Ασύρματη διεπαφή NMEA

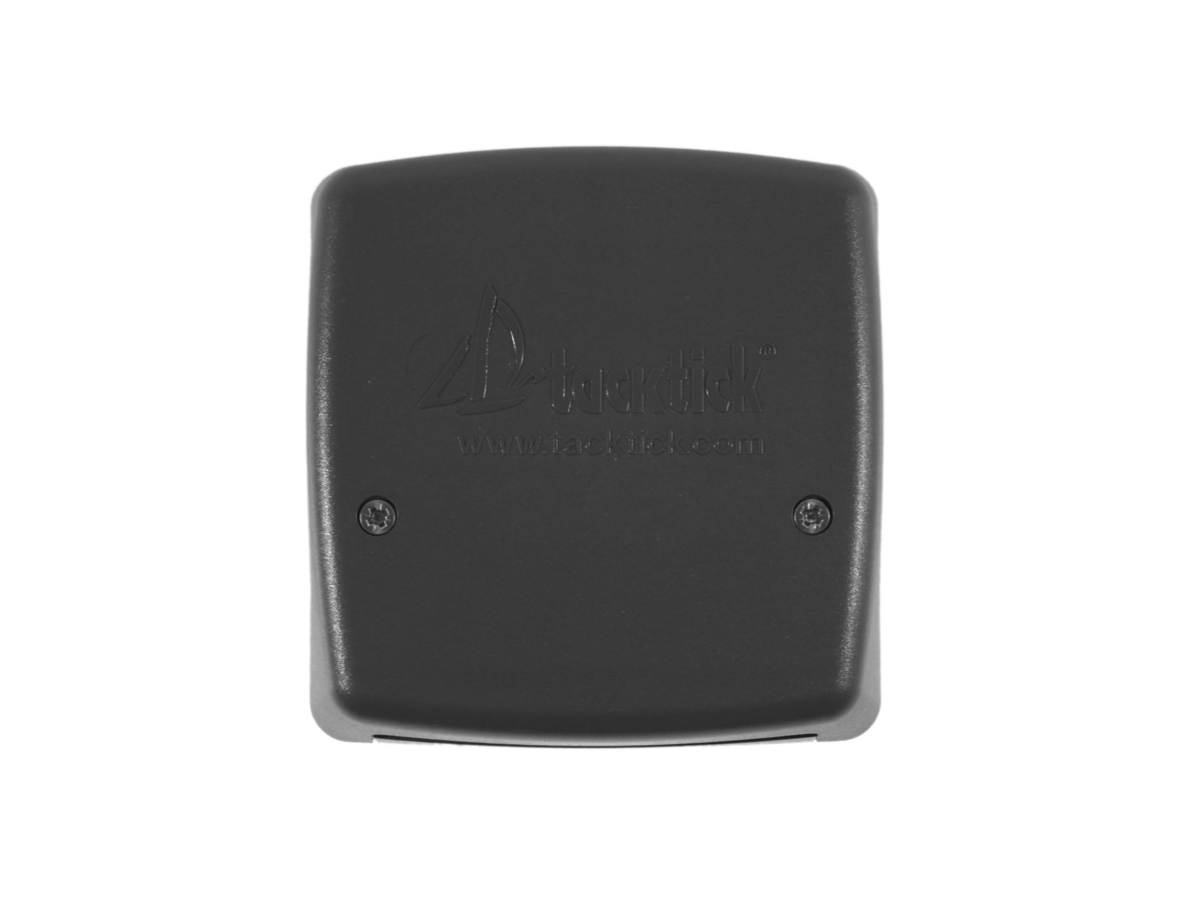

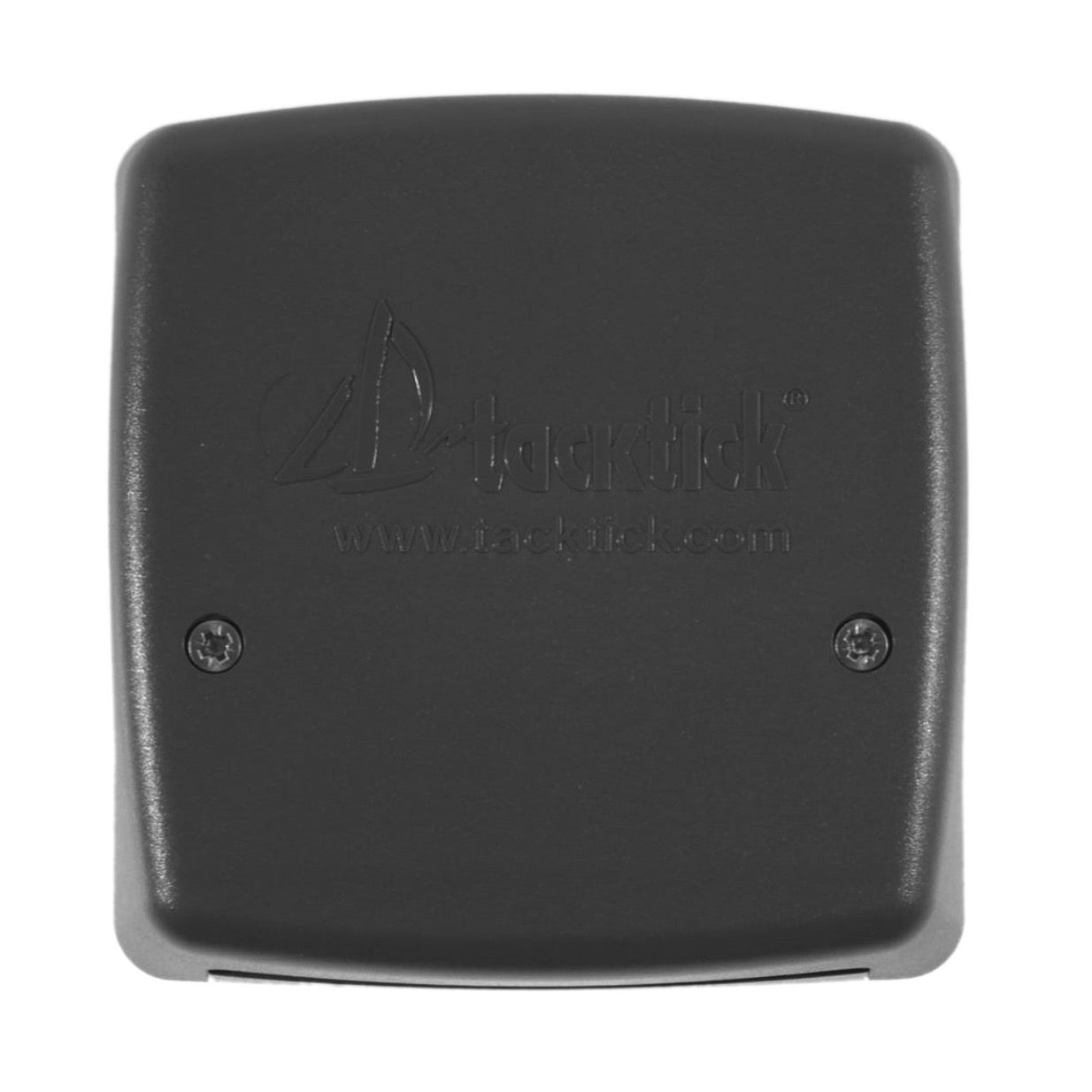

Η ασύρματη διεπαφή NMEA Raymarine T122 έχει σχεδιαστεί για τη μετατροπή και μετάδοση δεδομένων NMEA 0183 προς το σύστημα Micronet. Επιτρέπει την ενσωμάτωση υφιστάμενων συσκευών που χρησιμοποιούν το πρωτόκολλο NMEA 0183 σε δίκτυο Micronet, διευκολύνοντας έτσι την επικοινωνία μεταξύ των οργάνων σας.

Η διεπαφή T122 διαχειρίζεται ένα ευρύ φάσμα προτάσεων NMEA 0183 V2.30, τόσο στη λήψη όσο και στη μετάδοση:

Λαμβανόμενα σήματα: DBT (βάθος), DPT (βάθος με μετατόπιση), GLL (θέση γεωγραφικού πλάτους/μήκους), HDG (πορεία), HDM (μαγνητική πορεία), MTW (θερμοκρασία νερού), MWV (άνεμος), RMB (δρομολόγηση προς σημείο), RMC (ελάχιστες δεδομένα πλοήγησης), VHW (ταχύτητα και πορεία στην επιφάνεια), VLW (αποστάσεις που διανύθηκαν) και VWR (σχετικός άνεμος).Μεταδιδόμενα σήματα: DPT, GLL, HDG, MTW, MWVR (πραγματικός άνεμος), MWVT (αληθής άνεμος), RMB, RMC, VHW, VLW και VWR.Σημειώνεται ότι μεταδίδονται μόνο οι διαθέσιμες πληροφορίες, εξασφαλίζοντας βέλτιστη διαχείριση των δεδομένων.

Για βέλτιστη απόδοση και αξιόπιστη λειτουργία, συνιστάται η τροφοδοσία της ασύρματης διεπαφής NMEA T122 μέσω της τροφοδοσίας 12/24V DC του σκάφους. Προτείνεται αυτή η σύνδεση έναντι της χρήσης βοηθητικών μπαταριών.

Για βέλτιστη απόδοση και μεγαλύτερη διάρκεια ζωής, η διεπαφή T122 πρέπει να τοποθετείται σε ξηρή περιοχή του σκάφους, ώστε να προστατεύονται τα καλώδια και οι σύνδεσμοι από τη διάβρωση. Συνιστάται επίσης να αποφεύγονται μεταλλικές επιφάνειες ή μεταλλικά αντικείμενα μεταξύ του κουτιού της διεπαφής και των άλλων οργάνων Micronet, ώστε να βελτιστοποιηθεί η ποιότητα του σήματος χωρίς την χρήση καλωδίων. Για ιδανική μετάδοση, συνιστάται τοποθέτηση κάθετα (εγκάρσια) αντί κατά μήκος ως προς τον άξονα του σκάφους.

Για την εγκατάσταση της ασύρματης διεπαφής NMEA T122, θα χρειαστείτε τα παρακάτω εργαλεία:

Ένα τρυπάνι διαμέτρου 2,5 mmΜία ηλεκτρική τρυπάνιΈνα σταυροκατσάβιδοΈνα κατσάβιδο για τερματικά (παρέχεται μαζί με το προϊόν)

Το κιτ εγκατάστασης της διεπαφής T122 περιλαμβάνει τα ακόλουθα στοιχεία:

Ένα μοντέλο στήριξης Τρεις βίδες στερέωσης Ένα κατσαβίδι για τερματικά Κολλητική ταινία διπλής όψης

Όχι, η διεπαφή T122 έχει σχεδιαστεί ειδικά για την λήψη και μετάδοση προτάσεων NMEA 0183 έκδοσης 2.30. Είναι σημαντικό να ελέγξετε την έκδοση NMEA 0183 των υφιστάμενων εξοπλισμών σας για να διασφαλίσετε την πλήρη συμβατότητα.

Για τη σύνδεση και την ασφάλεια των καλωδίων:

Συνδέστε τις άκρες των καλωδίων στους παρεχόμενους συνδέσμους χρησιμοποιώντας το κατσαβίδι, βεβαιωθείτε ότι συμμορφώνεστε με τα χρώματα των αγωγών.Συνιστάται να τοποθετήσετε μονωτική ταινία στη γείωση για να αποφύγετε οποιονδήποτε κίνδυνο βραχυκυκλώματος μόλις τοποθετηθεί ξανά το κάλυμμα.Εισάγετε τους συνδέσμους στις κατάλληλες υποδοχές της διεπαφής και δημιουργήστε έναν βρόχο για κάθε αγωγό μέσα στο κουτί. Αυτό θα επιτρέψει στην εξωτερική θήκη του καλωδίου να στερεωθεί κάτω από τη σφράγιση από καουτσούκ όταν τοποθετηθεί το κάλυμμα.Ασφαλίστε τα καλώδια κοντά στη διεπαφή για να μειώσετε τους κινδύνους μελλοντικής αποσύνδεσης.
