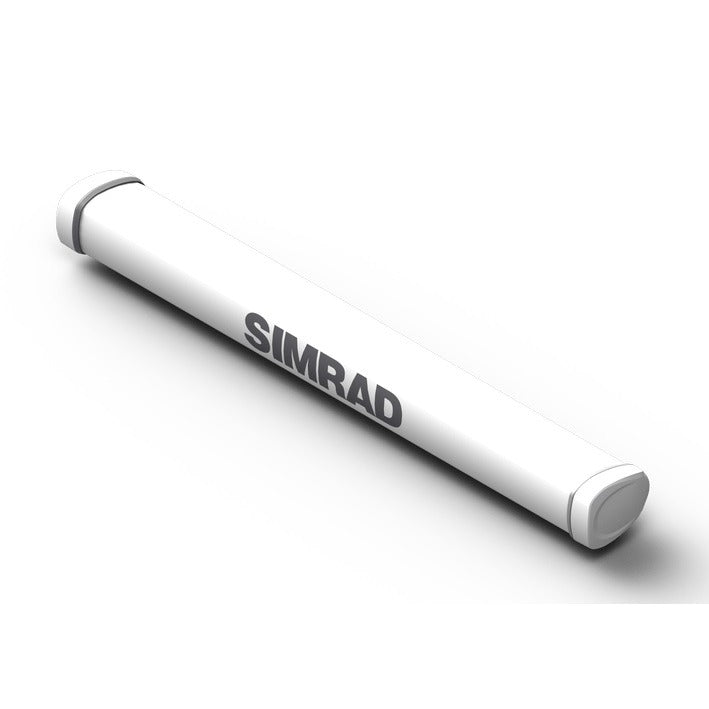

Antenne radar Simrad HALO 3 ft
Σε απόθεμα
Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
| Διάμετρος προϊόντος | 914.4 mm |
| Ύψος προϊόντος | 337 mm |
| Τάση λειτουργίας | 10.8 - 31.2 VDC |
| Τεχνολογία ραντάρ | Compression d'impulsions à semi-conducteurs |
| Μέγιστη εμβέλεια ραντάρ | 48 miles |
| Συνιστώμενη βαθμολογία ασφάλισης | 25 A (12V) / 15 A (24V) |
| Ταχύτητα περιστροφής ραντάρ | 24-48 tr/min |
| Πλάτος οριζόντιου δέσμης | 2.4° (1.7° avec Beam Sharpening) |
| Υδατοστεγές | IPX6 (antenne et piédestal) |
| Τυπική ηλεκτρική κατανάλωση | 40 W |
| Εύρος ζώνης σάρωσης | 2-32 MHz |
| Μήκος παλμού | 0.04 - 96 µsec |
| Ασφαλής απόσταση πυξίδας | 70 cm |
| Συντελεστής θορύβου | < 5 dB |
| Ελάχιστη εμβέλεια ραντάρ | 10 m |
| Ενσύρματο δίκτυο | Ethernet,NMEA 2000 |
| Θερμοκρασία λειτουργίας | -25°C à +55°C |
| Παρακολούθηση MARPA | Oui (10 cibles, 20 en double portée) |
| Ισχύς εκπομπής ραντάρ | 25 W |
| Μπάντα ραντάρ | Bande X |
| Τύπος κεραίας/θόλου | Open array |
| Πλάτος προϊόντος | 914 mm |
| Τεχνολογία Ραντάρ Doppler | Oui (VelocityTrack™ en option) |
| Ραντάρ Διπλής Εμβέλειας | Oui |
| VelocityTrack ραντάρ | Oui (fonctionnalité optionnelle) |
| Κάθετος άνοιγμα δέσμης | 25° |
| Κορυφαία ισχύς ραντάρ | 25 W |
| Περιεχόμενα συσκευασίας | Piédestal HALO, antenne HALO 3 pieds, module d'interface RI-50, câble d'alimentation et Ethernet de 20m |
| Διαθέσιμες συναγερμοί | Alertes de cibles dangereuses, zones de garde, collision |
| Μήκος καλωδίου | 20 |
| Interface Module Model | RI-50 |
| Product Class Type | Radar |
| Product Component Type | Sensor/Transducer/Scanner/Antenna |
| Product Model | HALO-ANT3 |
| Βάρος | 5.5 |
Λεπτομερής περιγραφή
Λεπτομερής περιγραφή
L'antenne HALO Simrad de 3 pieds est un composant essentiel pour les systèmes radar à compression d'impulsions HALO. Conçue pour la navigation de plaisance et commerciale légère, cette antenne de type "open array" intègre une technologie radar à semi-conducteurs X-Band, offrant des capacités de détection à courte et longue portée avec des fonctions avancées pour une meilleure connaissance de la situation en mer.
Technologie et Performance Radar
Le système HALO-3, dont cette antenne fait partie, utilise la technologie de compression d'impulsions, éliminant le besoin d'un magnétron haute puissance. Cette approche permet un temps de chauffe minimal (16-25 secondes depuis la mise sous tension, instantané depuis la veille), une consommation électrique significativement réduite et des émissions électromagnétiques moindres. L'antenne de 3 pieds offre une portée maximale de 48 milles nautiques et une portée minimale de 10 mètres. Elle fonctionne avec une puissance de sortie de 25W et une vitesse de rotation de 24 à 48 tr/min. La compatibilité est assurée avec les écrans multifonctions Simrad NSS evo2 et NSO evo2.
Fonctionnalités Avancées pour la Navigation
L'antenne HALO Simrad de 3 pieds permet des fonctionnalités telles que l'InstantOn™ pour une disponibilité immédiate et le Beam Sharpening, qui améliore la séparation des cibles, offrant une résolution équivalente à celle d'une antenne de 4 pieds. Le radar supporte le fonctionnement double portée, permettant de surveiller simultanément deux zones distinctes. Des modes de traitement du signal dédiés (Port, Offshore, Météo, Oiseaux) optimisent les réglages pour diverses conditions. Le suivi de cibles MARPA automatique peut gérer jusqu'à 10 cibles (20 en mode double portée), nécessitant un capteur de cap et un GPS.
Conception et Intégration
Avec une consommation électrique moyenne de 40W (à vitesse de vent nulle) et de 6.5W en veille, cette antenne est adaptée aux systèmes 12/24V DC. Elle est classée IPX6 pour sa résistance à l'eau et opère dans des températures allant de -25°C à +55°C. La largeur du faisceau horizontal est de 2.4° (avec Beam Sharpening actif, elle peut atteindre 1.6°), et la largeur du faisceau vertical est de 25° +/-20%. L'interface de données est Ethernet 10/100 Base-T. L'antenne seule pèse 5.5 kg.
