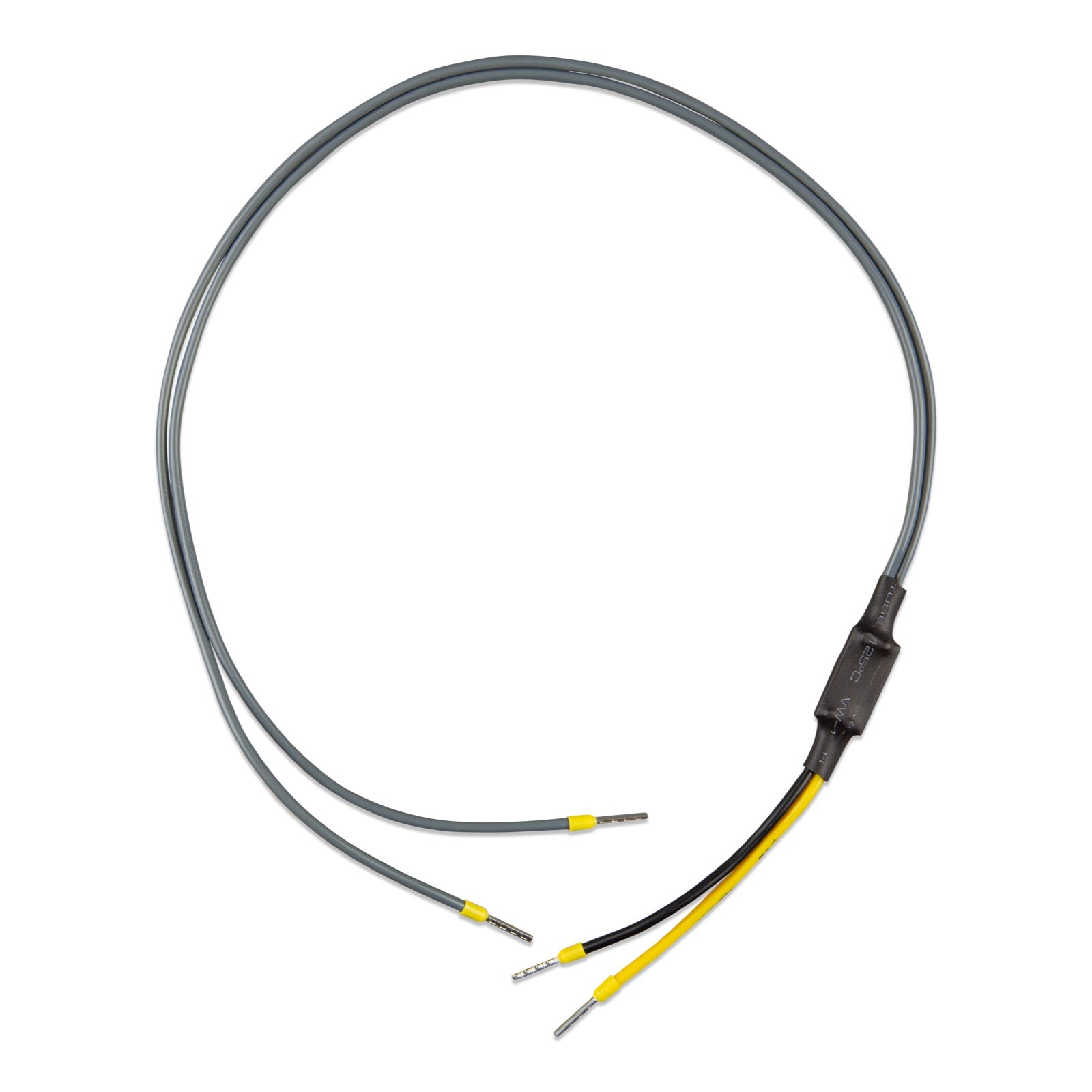

Καλώδιο τηλεχειρισμού Orion-Tr Isolated

Αυτό το καλώδιο προορίζεται για τους απομονωμένους φορτιστές DC-DC Orion-Tr της Victron Energy. Επιτρέπει την τροποποίηση του σημείου αναφοράς του σήματος λειτουργίας/διακοπής από απόσταση. Από προεπιλογή, αυτό το σήμα αναφέρεται στην πρωτεύουσα μπαταρία (π.χ. μπαταρία εκκίνησης). Με αυτό το καλώδιο, το σήμα μπορεί να αναφέρεται στη δευτερεύουσα μπαταρία (π.χ. μπαταρία λιθίου με BMS), κάτι που είναι απαραίτητο για ορισμένες διαμορφώσεις συστημάτων μπαταριών.

Αυτό το καλώδιο έχει σχεδιαστεί ειδικά για χρήση με τους απομονωμένους φορτιστές συνεχούς ρεύματος συνεχούς ρεύματος της σειράς Orion-Tr της Victron Energy. Δεν προορίζεται για μη απομονωμένους φορτιστές ή άλλες σειρές προϊόντων της Victron Energy.

Το χρειάζεστε όταν το σύστημα διαχείρισης μπαταρίας (BMS) της δευτερεύουσας μπαταρίας σας (συνήθως μπαταρία λιθίου) είναι υπεύθυνο για την ενεργοποίηση ή απενεργοποίηση του φορτιστή. Με την αναφορά του σήματος στη δευτερεύουσα μπαταρία, το BMS μπορεί να ελέγχει άμεσα τη λειτουργία του φορτιστή με ασφάλεια και κατάλληλο τρόπο, αποφεύγοντας έτσι προβλήματα δυναμικού ή δυσλειτουργίες.

Το καλώδιο τηλεχειρισμού Orion-Tr Isolated DC-DC Charger μπορεί να διαχειριστεί μέγιστη τάση εισόδου 35 V.

Η μέγιστη τάση εξόδου που μπορεί να αντέξει αυτό το καλώδιο είναι 70 V.

Απαιτείται ελάχιστη τάση εισόδου περίπου 4 V για τη λειτουργία 'pull down' αυτού του καλωδίου.

Η μέγιστη ένταση ρεύματος 'pull down' είναι περίπου 30 mA. Το καλώδιο είναι επίσης προστατευμένο από βραχυκυκλώματα.

Ναι, το καλώδιο τηλεχειρισμού Orion-Tr Isolated DC-DC Charger προστατεύεται από βραχυκυκλώματα.

Όχι, αυτή η καλωδίωση δεν είναι απαραίτητη για όλους τους απομονωμένους φορτιστές DC-DC Orion-Tr. Είναι σχεδιασμένη αποκλειστικά για εφαρμογές όπου το σήμα έναρξης/διακοπής από απόσταση πρέπει να αναφέρεται στην δευτερεύουσα μπαταρία αντί της πρωτεύουσας, κάτι που αποτελεί την προεπιλεγμένη συμπεριφορά αυτών των φορτιστών.

Όχι, αυτό το καλώδιο έχει σχεδιαστεί ειδικά για τους μονωμένους φορτιστές DC-DC Orion-Tr. Δεν είναι συμβατό με τα μη μονωμένα μοντέλα της σειράς Orion-Tr, καθώς η αρχιτεκτονική αναφοράς του σήματος τηλεχειρισμού τους διαφέρει.

Το καλώδιο έχει σχεδιαστεί για εφαρμογές όπου το σήμα λειτουργίας/διακοπής από απόσταση αναφέρεται στη δευτερεύουσα μπαταρία. Παρότι το τυπικό παράδειγμα είναι μία μπαταρία λιθίου με σύστημα διαχείρισης μπαταρίας (BMS), το βασικό είναι ότι η εγκατάστασή σας απαιτεί η τηλεχειριζόμενη λειτουργία να ελέγχεται από τη δευτερεύουσα μπαταρία και όχι την κύρια. Ελέγξτε την τεκμηρίωση της δευτερεύουσας μπαταρίας και του συστήματος σας για να επιβεβαιώσετε εάν αυτή η διαμόρφωση είναι απαραίτητη.

Το καλώδιο έχει σχεδιαστεί για να συνδέεται με το κύκλωμα ελέγχου απομακρυσμένης λειτουργίας/διακοπής του φορτιστή Orion-Tr Isolated. Διασφαλίζει ότι το σήμα ελέγχου αναφοράς προέρχεται από τη δευτερεύουσα μπαταρία. Οι ακριβείς οδηγίες σύνδεσης βρίσκονται στο εγχειρίδιο εγκατάστασης του φορτιστή Orion-Tr Isolated.

Σε αντίθεση με ένα συμβατικό καλώδιο σύνδεσης που μεταδίδει ενέργεια ή απλά σήματα, αυτό το καλώδιο αποτελεί μια εξειδικευμένη λύση για τη διαχείριση της αναφοράς σήματος του κυκλώματος τηλεχειρισμού. Διασφαλίζει ότι το ηλεκτρικό σημείο αναφοράς του σήματος λειτουργίας/διακοπής είναι σωστά ευθυγραμμισμένο με τη δευτερεύουσα μπαταρία, κάτι που είναι κρίσιμο για την αξιοπιστία πολύπλοκων εγκαταστάσεων, ιδίως όταν χρησιμοποιούνται προηγμένες μπαταρίες.

Όχι, το καλώδιο τηλεχειρισμού Orion-Tr Isolated DC-DC Charger είναι ένα αξεσουάρ που πωλείται ξεχωριστά. Δεν περιλαμβάνεται αυτόματα με τους φορτιστές Orion-Tr Isolated.

Αυτό το καλώδιο είναι ιδιαίτερα χρήσιμο στις ναυτικές εφαρμογές όπου υπάρχει προηγμένη μπαταρία υπηρεσίας (όπως μια μπαταρία λιθίου) η οποία διαχειρίζεται από σύστημα διαχείρισης μπαταρίας (BMS) που πρέπει να ελέγχει την ενεργοποίηση και απενεργοποίηση του φορτιστή DC-DC. Αυτό εξασφαλίζει μια ασφαλή και σύμφωνη με τις προδιαγραφές ολοκλήρωση των διαφορετικών στοιχείων του συστήματος ενέργειας του σκάφους.

Ναι, καθώς η μέγιστη τάση εισόδου του είναι 35 V και η μέγιστη τάση εξόδου του είναι 70 V, αυτό το καλώδιο είναι συμβατό με τα ηλεκτρικά συστήματα σκαφών που λειτουργούν στα 12V ή 24V, οι οποίες είναι οι συνηθισμένες τάσεις για τους φορτιστές Orion-Tr.

Στην περίπτωση των ηλεκτρονικών κυκλωμάτων, ένας 'pull down' αναφέρεται σε έναν μηχανισμό που μειώνει την τάση ενός σήματος σε χαμηλό επίπεδο (συνήθως κοντά στα 0V ή στη γείωση) όταν το σήμα δεν ελέγχεται ενεργά σε υψηλό επίπεδο. Για αυτό το καλώδιο, αυτό υποδηλώνει την ικανότητα να μειώνει το σήμα τηλεχειρισμού σε χαμηλό επίπεδο για να σβήσει το φορτιστή, με ελάχιστη απαιτούμενη τάση εισόδου 4V.

Όχι, αυτός ο καλωδιασμός έχει σχεδιαστεί ειδικά για τους απομονωμένους φορτιστές DC-DC σειράς Orion-Tr της Victron Energy. Δεν υπάρχει εγγύηση ότι θα λειτουργήσει σωστά ή ότι θα είναι συμβατός με φορτιστές άλλων κατασκευαστών, καθώς οι προδιαγραφές και οι διεπαφές ελέγχου μπορούν να διαφέρουν σημαντικά.

Κατά την εγκατάσταση, είναι κρίσιμο να ακολουθείτε τις συγκεκριμένες οδηγίες που παρέχονται στο εγχειρίδιο του φορτιστή Orion-Tr Isolated DC-DC και να βεβαιώνεστε ότι οι συνδέσεις είναι σωστές. Ιδιαίτερη προσοχή πρέπει να δοθεί στη γείωση του σήματος για να αποφευχθούν προβλήματα δυναμικού ή λειτουργίας. Συνιστάται να απευθυνθείτε σε επαγγελματία εάν δεν είστε βέβαιοι για την εγκατάσταση.

Το κύριο πλεονέκτημα είναι η εξασφάλιση σωστής ολοκλήρωσης και ελέγχου του απομονωμένου φορτιστή DC-DC Orion-Tr σε πολύπλοκα συστήματα, ιδίως αυτά που χρησιμοποιούν μπαταρίες λιθίου με σύστημα διαχείρισης μπαταρίας (BMS). Επιτρέπει στο BMS της δευτερεύουσας μπαταρίας να ελέγχει απευθείας το σήμα λειτουργίας/διακοπής του φορτιστή, διασφαλίζοντας έτσι ασφαλή, αποδοτική λειτουργία σύμφωνα με τις απαιτήσεις του συστήματος διαχείρισης μπαταρίας.
