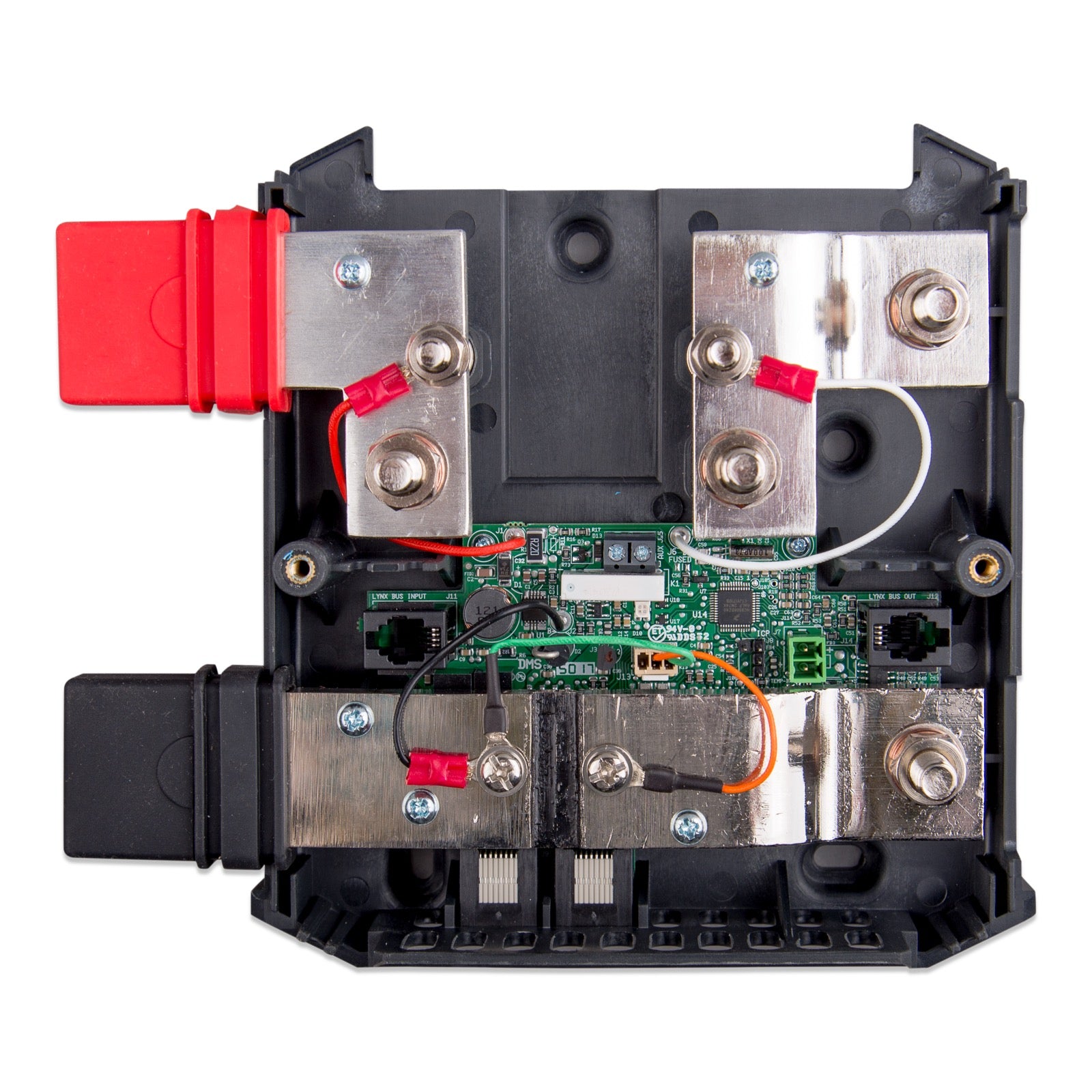

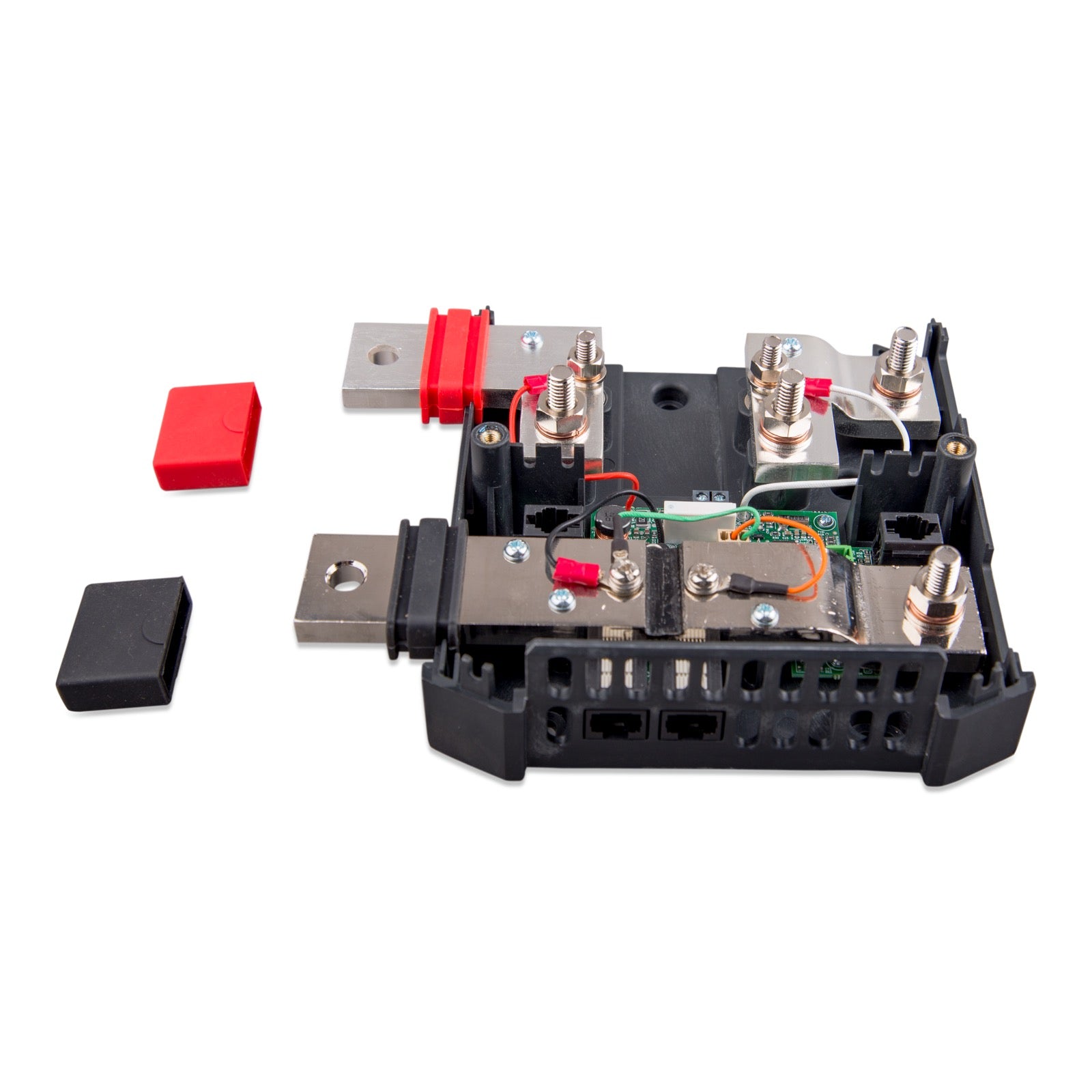

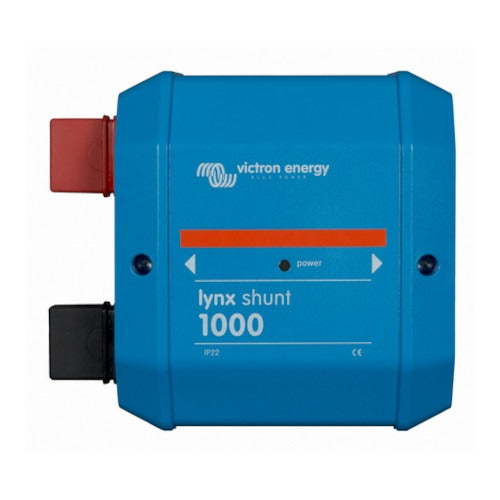

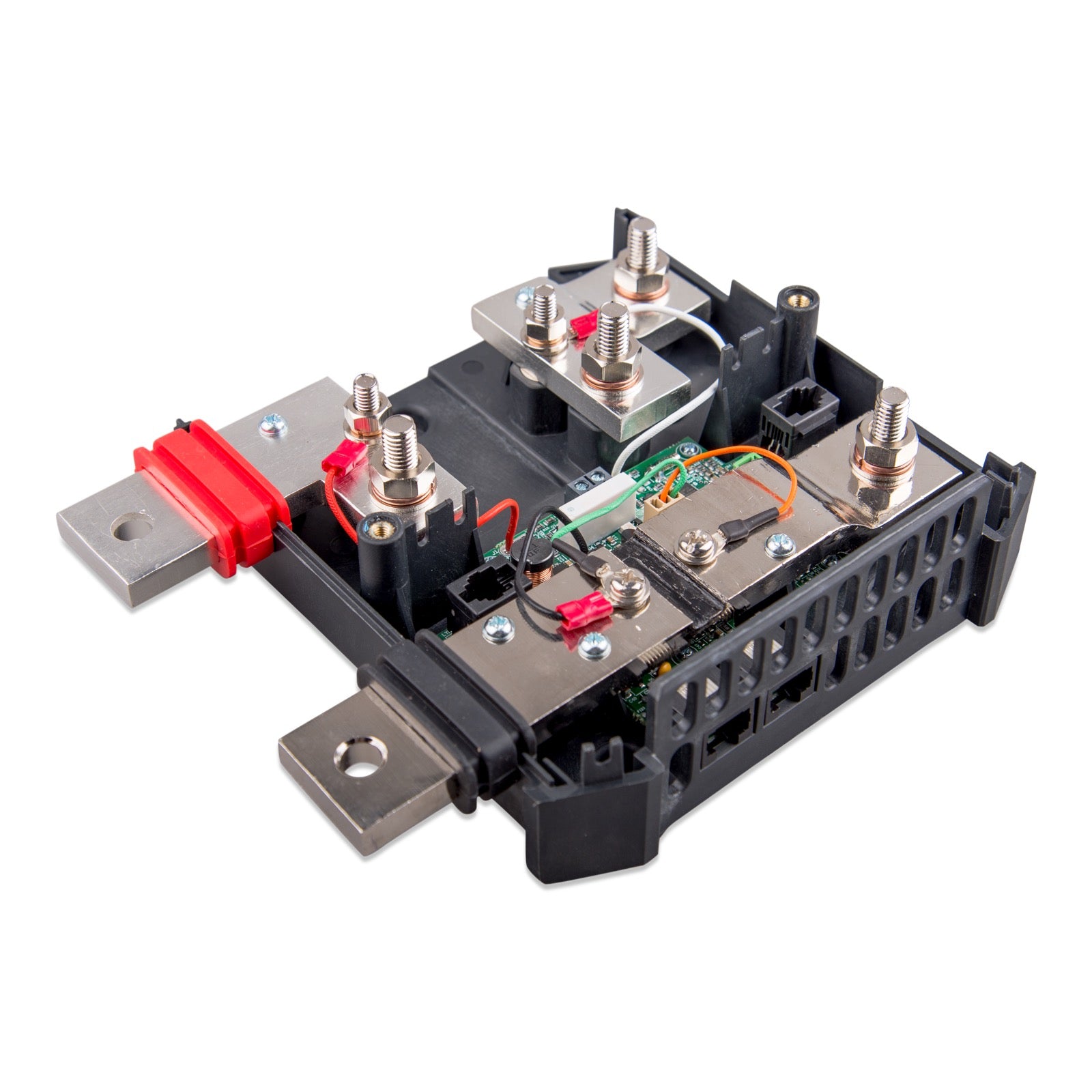

Lynx Shunt VE.Can 1000A

Το Lynx Shunt VE.Can 1000A αποτελεί κεντρικό στοιχείο του συστήματος διανομής Lynx της Victron Energy. Ενσωματώνει μία θετική και μία αρνητική μπαρα διανομής, έναν ακριβή μετρητή μπαταρίας καθώς και μία βάση ασφάλειας για την κύρια ασφάλεια του συστήματος. Έχει σχεδιαστεί για την παρακολούθηση των μπαταριών και την προστασία του κύριου κυκλώματος.

Χρησιμοποιείται κυρίως για την παρακολούθηση της κατάστασης της μπαταρίας (τάση, ρεύμα, κατάσταση φόρτισης) και παρέχει μια ασφαλή θέση για την κύρια ασφάλεια του συστήματος, διασφαλίζοντας έτσι την προστασία του κυκλώματος DC. Λειτουργεί επίσης ως διεπαφή επικοινωνίας για τη μετάδοση των δεδομένων της μπαταρίας στις συσκευές GX της Victron Energy.

Το μοντέλο M10 (αυτό εδώ) περιλαμβάνει ένα επιπλέον τμήμα busbar που μπορεί να αντικαταστήσει την εσωτερική ασφάλεια, προσφέροντας την ευελιξία να τοποθετήσετε την κύρια ασφάλεια εκτός του shunt. Μπορεί να δεχθεί ασφάλειες CNN, ANL ή Mega. Το μοντέλο M8 έχει σχεδιαστεί αποκλειστικά για ασφάλειες CNN και δεν προσφέρει την ίδια ευελιξία για την εξωτερική τοποθέτηση της ασφάλειας.

Το πακέτο περιλαμβάνει το Lynx Shunt VE.Can (μοντέλο M10), δύο τερματικά RJ45 VE.Can, έναν αισθητήρα θερμοκρασίας με μανσέτες και κλέμες, ένα πλαστό τμήμα busbar (για αντικατάσταση της ασφάλειας εάν τοποθετηθεί εκτός), ένα αυτοκόλλητο με οδηγίες γρήγορης εγκατάστασης και ένα φάκελο με ετικέτες προϊόντος.

Το Lynx Shunt VE.Can 1000A έχει σχεδιαστεί για να διαχειρίζεται μέγιστη συνεχόμενη ένταση 1000 Α.

Υποστηρίζει τάσεις συστήματος 12 V, 24 V ή 48 V. Το εύρος τάσης τροφοδοσίας του είναι από 9 έως 70 Vdc.

Το Lynx Shunt VE.Can 1000A έχει δείκτη προστασίας IP22.

Μπορεί να λειτουργήσει εντός εύρους θερμοκρασίας από -40 °C έως +60 °C.

Όχι, το Lynx Shunt VE.Can είναι ένας μετρητής μπαταρίας και ένας ενσωματωμένος φορέας ασφαλειών σε έναν ράβδο διανομής. Δεν διαχειρίζεται ενεργά τα στοιχεία της μπαταρίας όπως ένα BMS. Για τη διαχείριση μπαταριών λιθίου, συνιστάται η χρήση ενός Lynx Smart BMS.

Οι διαστάσεις του περιβλήματος (ύψος x πλάτος x βάθος) είναι 190 x 180 x 80 mm. Η συσκευή ζυγίζει 1,4 kg.

Επικοινωνεί μέσω VE.Can με τις συσκευές GX της Victron Energy, όπως το Cerbo GX, το Color Control GX ή το Venus GX, για πλήρη παρακολούθηση και διαμόρφωση. Τα δεδομένα μπορούν στη συνέχεια να προβάλλονται μέσω της πλατφόρμας VRM.

Το μοντέλο M10 μπορεί να φιλοξενήσει ασφάλειες τύπου CNN, ANL ή Mega. Η ασφάλεια πρέπει να αγοραστεί ξεχωριστά.

Ναι, το Lynx Shunt VE.Can μπορεί να χρησιμοποιηθεί για την παρακολούθηση μπαταριών λιθίου. Ωστόσο, για ενεργή διαχείριση και προστασία μπαταριών λιθίου, συνιστάται η χρήση ενός Lynx Smart BMS το οποίο ενσωματώνει διακόπτη και σύστημα ειδικής διαχείρισης μπαταρίας.

Το Lynx Shunt VE.Can είναι μια μονάδα που συνδέεται απευθείας με άλλες μονάδες Lynx (όπως το Lynx Power In ή το Lynx Distributor) μέσω των ενσωματωμένων ράβδων διανομής τους. Οι μονάδες βιδώνονται μεταξύ τους για να δημιουργήσουν ένα σύστημα διανομής συνεχούς ρεύματος (DC) modular και ενοποιημένο.

Το μοντέλο M10 προσφέρει την ευελιξία να τοποθετήσετε την κύρια ασφάλεια είτε μέσα στο shunt στην προκαθορισμένη θέση είτε εκτός shunt εάν χρειάζεται ασφάλεια μεγαλύτερης έντασης ή εάν ο χώρος το επιτρέπει. Περιλαμβάνεται ένα πλαστικό τμήμα busbar για αντικατάσταση της ασφάλειας εάν αυτή τοποθετηθεί εκτός.

Ναι, η κύρια ασφάλεια (CNN, ANL ή Mega για το μοντέλο M10) πρέπει να αγοραστεί ξεχωριστά. Δεν περιλαμβάνεται με το Lynx Shunt VE.Can.

Ο αισθητήρας θερμοκρασίας που περιλαμβάνεται συνδέεται στον Lynx Shunt VE.Can μέσω μιας ειδικής βιδωτής κлемματοδέσμης. Ο αισθητήρας αυτός χρησιμοποιείται για τη μέτρηση της θερμοκρασίας της μπαταρίας.

Το Lynx Shunt VE.Can συνδέεται σε συσκευή GX (π.χ. Cerbo GX) μέσω της θύρας επικοινωνίας VE.Can, χρησιμοποιώντας καλώδια RJ45. Δύο τερματικά RJ45 VE.Can περιλαμβάνονται και πρέπει να τοποθετηθούν στα άκρα του δικτύου VE.Can.

Όχι, ο Lynx Shunt VE.Can δεν διαθέτει προστασία έναντι αναστροφής πολικότητας. Κατά την εγκατάσταση είναι κρίσιμο να διασφαλιστεί ότι οι θετικές και αρνητικές συνδέσεις έχουν πραγματοποιηθεί σωστά, προκειμένου να αποφευχθεί η καταστροφή της συσκευής.

Το Lynx Shunt VE.Can 1000A της Victron Energy είναι ένα κεντρικό στοιχείο του συστήματος διανομής Lynx, σχεδιασμένο για την ακριβή παρακολούθηση των μπαταριών και την προστασία του κύριου κυκλώματος. Ενσωματώνει μία θετική και μία αρνητική ράβδο διανομής (busbar), έναν ελεγκτή μπαταρίας και μία βάση ασφάλειας κύριου κυκλώματος.

Χωρητικότητα και τάση: Αυτό το μοντέλο διαχειρίζεται συνεχές ρεύμα έως 1000 A και υποστηρίζει τάσεις συστήματος 12 V, 24 V ή 48 V. Επικοινωνία: Επικοινωνεί μέσω VE.Can με τις συσκευές GX της Victron Energy (όπως το Cerbo GX) για πλήρη παρακολούθηση και διαμόρφωση. Ευελιξία ασφαλειών: Το μοντέλο M10 είναι συμβατό με ασφάλειες CNN, ANL ή Mega (η ασφάλεια πρέπει να αγοραστεί ξεχωριστά). Περιλαμβάνει μία ψεύτικη ράβδο διανομής που επιτρέπει την τοποθέτηση της κύριας ασφάλειας εκτός του shunt, μία χαρακτηριστική χρήσιμη για συστήματα που απαιτούν ασφάλειες μεγαλύτερου μεγέθους. Προστασία: Το Lynx Shunt VE.Can 1000A προσφέρει προστασία IP22 και λειτουργεί εντός εύρους θερμοκρασίας από -40 °C έως +60 °C. Τα ακόλουθα περιλαμβάνονται με το Lynx Shunt VE.Can 1000A:

Δύο τερματικά RJ45 VE.Can. Έναν αισθητήρα θερμοκρασίας (ASS000001000) με άκρες και κλέμες. Μία ψεύτικη ράβδο διανομής (τμήμα ράβδου διανομής) για την ασφάλεια. Ένα αυτοκόλλητο με οδηγίες γρήγορης εγκατάστασης και ένα φάκελο με ετικέτες προϊόντος.
