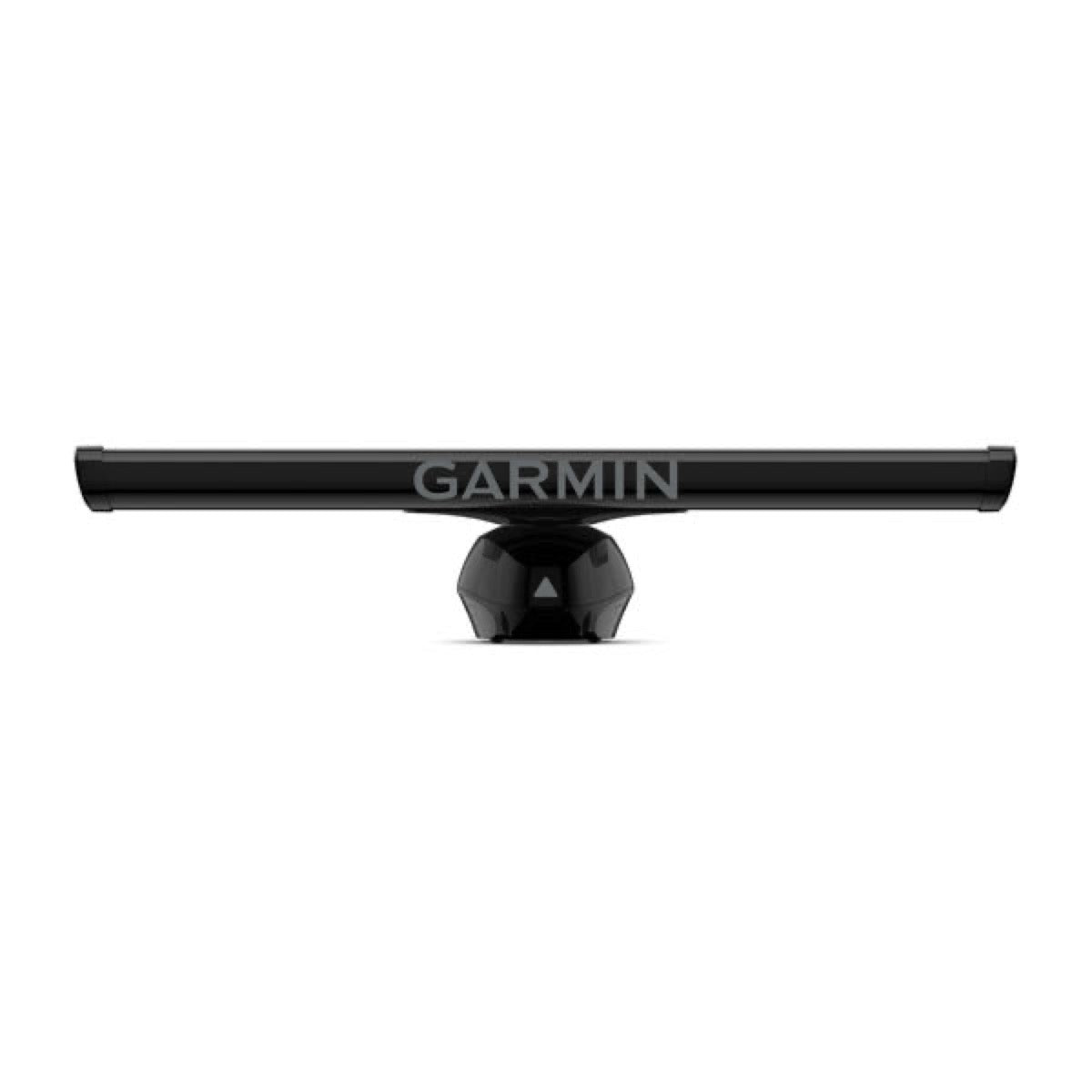

GMR Fantom™ 56, open-array radar and pedestal, black

Le radar Garmin GMR Fantom™ 56 offre une portée de détection impressionnante, s'étendant de 6 mètres (20 pieds) pour les cibles très proches jusqu'à 72 milles nautiques pour la détection à longue distance. Cela assure une surveillance complète de votre environnement maritime.

Le GMR Fantom™ 56 est un radar à semi-conducteurs doté d'une puissance de sortie de 50 watts. Cette puissance est équivalente à celle d'un radar magnétron de 6 kW, garantissant une détection précise et fiable des cibles.

La technologie MotionScope™ utilise l'effet Doppler pour identifier et colorer les cibles mobiles sur votre traceur. Cela permet de :

Faciliter l'évitement des collisions.Améliorer la détection des oiseaux pour la pêche.Suivre les phénomènes météorologiques.Elle distingue clairement les objets en mouvement des objets stationnaires.

Le Garmin GMR Fantom™ 56 est équipé d'une antenne de type poutre ouverte d'une longueur de 6 pieds, ce qui correspond à environ 182,9 cm. Cette taille contribue à la précision et à la portée du radar.

L'antenne du radar GMR Fantom™ 56 peut fonctionner à deux vitesses de rotation : 24 et 48 tours par minute (RPM). La vitesse de 48 RPM est disponible uniquement dans les conditions suivantes :

En mode mono-portée.Lorsque la technologie MotionScope™ est désactivée.Pour des réglages de portée inférieurs à 12 milles nautiques.

Le radar GMR Fantom™ 56 offre une largeur de faisceau horizontale de 1,25 degrés et une largeur de faisceau verticale de 23 degrés. Ces caractéristiques sont essentielles pour une imagerie radar détaillée et une détection efficace des cibles.

Pour un fonctionnement optimal et sécurisé, l'emplacement de montage du radar doit respecter plusieurs critères :

Être hors de portée des personnes, avec le faisceau vertical au-dessus de la hauteur de la tête.Positionné haut au-dessus de la ligne de quille du navire, avec un minimum d'obstructions.Sur une surface plane et robuste, parallèle à la ligne de flottaison du navire.Permettre les connexions à l'alimentation, à la mise à la terre aquatique et au réseau.Éloigné des sources de chaleur et d'autres équipements électroniques susceptibles de créer des interférences.

Pour l'installation du radar GMR Fantom™ 56, vous aurez besoin des outils suivants :

Tournevis Phillips n°2Clé hexagonale de 6 mmPerceuseForets de 15 mm (19/32 po) et 32 mm (1 1/4 po, facultatif)Clé de 17 mm (21/32 po) et clé dynamométriqueFil de cuivre de 3,31 mm² (12 AWG) pour la mise à la terre (non inclus)Mastic marin

Oui, le radar (et le convertisseur de tension, si applicable) doit être connecté à une prise de terre aquatique. Utilisez un fil de cuivre de 3,31 mm² (12 AWG) (non inclus) pour relier le piédestal du radar à la prise de terre aquatique. Après la connexion, il est impératif de recouvrir la vis de terre et le connecteur à sertir avec du mastic marin pour assurer l'étanchéité et la protection.

Pour installer l'antenne sur le piédestal :

Retirez le capuchon de protection du guide d'ondes situé sur le dessus du piédestal.Alignez le guide d'ondes du piédestal avec la douille située sous l'antenne.Faites glisser l'antenne sur le piédestal.Fixez l'antenne en serrant les boulons hexagonaux captifs situés sous le bras de l'antenne à un couple de 7,9 N-m (6 lbf-ft).

Oui, pour garantir les meilleures performances possibles et éviter tout risque de blessure ou de dommage à l'appareil ou à votre navire, l'installation par un installateur maritime qualifié est fortement recommandée.

Lors de l'installation, il est crucial de respecter les précautions de sécurité suivantes :

Le radar doit être monté hors de portée des personnes, avec le faisceau vertical au-dessus de la hauteur de la tête.Ne regardez jamais directement l'antenne à courte portée lorsque le radar transmet, car les yeux sont la partie la plus sensible du corps à l'énergie électromagnétique.Portez toujours des lunettes de sécurité, une protection auditive et un masque anti-poussière lors du perçage, de la coupe ou du ponçage.

Pour le câblage, vous pourriez devoir percer un trou d'un diamètre allant jusqu'à 32 mm (1 1/4 po) pour acheminer les câbles d'alimentation, de réseau ou de mise à la terre. Il est impératif d'appliquer du mastic marin sur ce trou après l'installation des câbles pour assurer une étanchéité parfaite. Évitez de faire passer les câbles près d'objets en mouvement, de sources de chaleur élevée, ou parallèlement à d'autres câbles radio ou d'alimentation pour prévenir les interférences.

Certains modèles de radar GMR Fantom™ 56 peuvent être livrés avec un convertisseur de tension. Si votre modèle est fourni avec un convertisseur, vous devez l'installer pour que le radar fonctionne correctement. Ce convertisseur nécessite une tension d'entrée de 10 à 32 Vcc et doit être installé aussi près que possible de la source d'alimentation. Si votre modèle n'en inclut pas, il peut être connecté directement à l'alimentation du bateau.

Le radar GMR Fantom™ 56 est conçu pour s'intégrer parfaitement aux systèmes de navigation Garmin. Il est compatible avec le réseau Garmin BlueNet™ ainsi qu'avec le réseau marin Garmin (Garmin Marine Network), permettant une communication fluide avec d'autres appareils Garmin à bord.

Non, il est impératif de ne pas réutiliser les convertisseurs de tension d'anciens modèles de radars Garmin ou de convertisseurs tiers. L'utilisation de tout convertisseur autre que celui inclus avec votre GMR Fantom™ 56, ou un convertisseur correct acheté auprès de Garmin, pourrait gravement endommager le radar ou l'empêcher de s'allumer correctement.

Oui, l'ouverture de l'appareil par toute personne autre qu'un technicien de service agréé Garmin peut entraîner des blessures corporelles et/ou des dommages à l'appareil. Tout dommage résultant de cette action ne sera pas couvert par la garantie Garmin, annulant ainsi celle-ci.

Oui, l'intégrité du système électrique est cruciale. Lors de la connexion du câble d'alimentation, le porte-fusible en ligne ne doit pas être retiré. Pour éviter tout risque de blessure ou de dommage au produit causé par un incendie ou une surchauffe, le fusible approprié doit être en place comme indiqué dans les spécifications du produit. La connexion du câble d'alimentation sans le fusible approprié annule la garantie du produit.

À la réception de votre radar GMR Fantom™ 56, il est essentiel de :

Vérifier que tous les composants nécessaires à l'installation sont présents (piédestal, antenne, gabarit de montage, visserie, primaire, porte-fusible et fusibles).S'assurer que l'emballage et le produit ne présentent aucun dommage visible dû au transport.Cela vous permettra de commencer l'installation dans les meilleures conditions.

Pour l'installation du radar Garmin GMR Fantom™ 56, vous aurez besoin des outils suivants :

Un tournevis cruciforme n°2Une clé hexagonale de 6 mmUne perceuseUn foret de 15 mm (19/32 po)Un foret de 32 mm (1 1/4 po) (facultatif, pour le passage des câbles)Une clé de 17 mm (21/32 po) et une clé dynamométriqueUn fil de cuivre de 3,31 mm² (12 AWG) pour la mise à la terre du boîtier du radar et du convertisseur de tension, le cas échéant (la longueur dépend de la distance entre le radar et la terre)Du mastic marin
