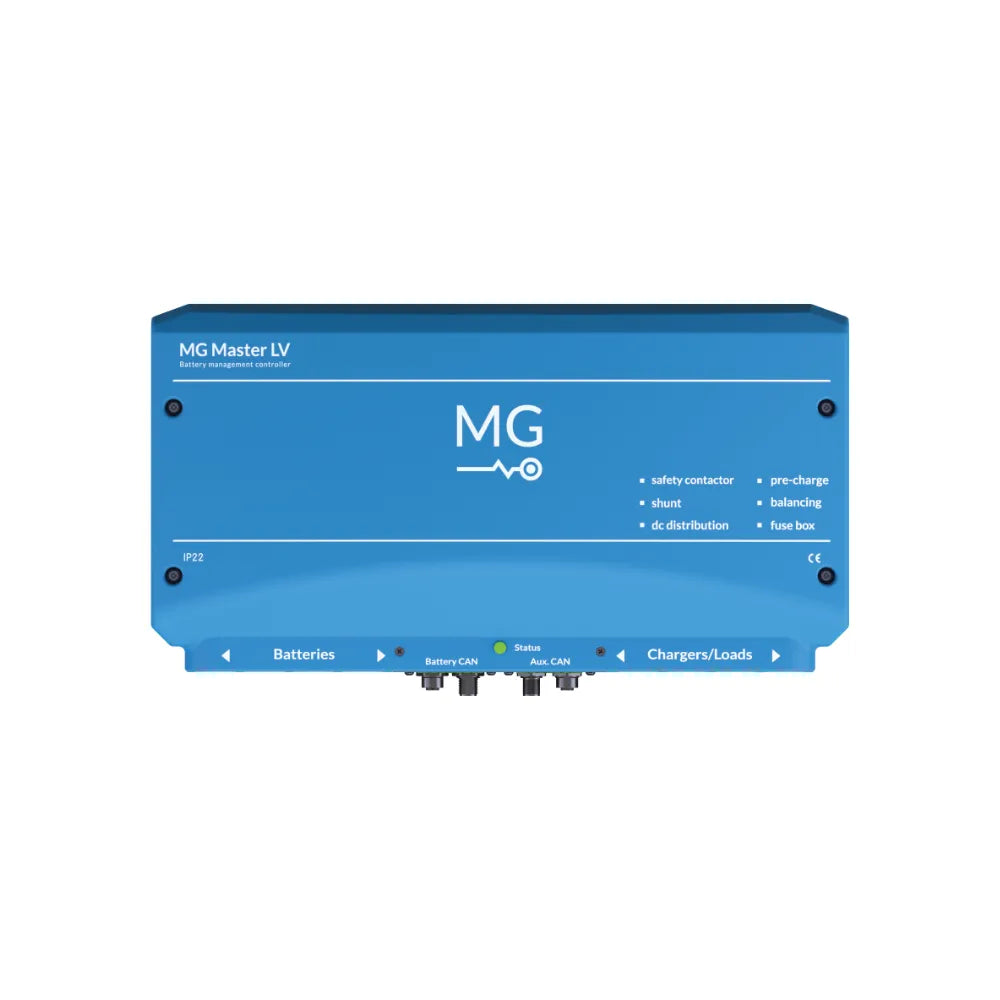

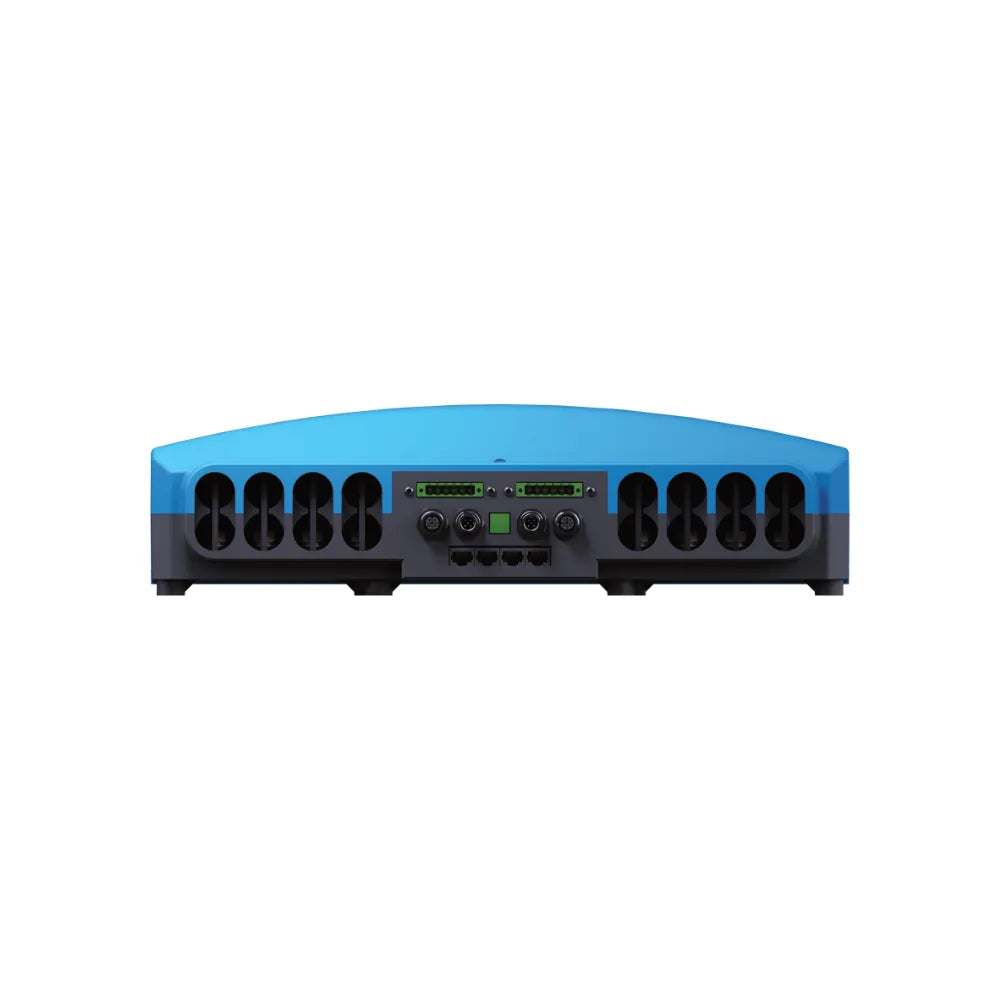

BMS MG Master LV 24-48 V - 600 A M12

El Master LV 24-48 V M12 protege y gestiona los bancos de baterías MG de baja tensión hasta 600 A. Centraliza las mediciones de los módulos, controla la carga y descarga, y dispone de una entrada de parada de emergencia cableada.

Ventajas principales

• Contactador principal de 600 A para sistemas de 24 a 48 V
• Conexión CAN M12
• Parada de emergencia por hardware
• Gestión de hasta 48 módulos de batería RS

¿Para qué uso?

Controlador central para sistemas MG de 24 a 48 V que deben coordinar varios módulos con parada de emergencia cableada.

Compatibilidad y requisitos previos

• Hasta 48 módulos de batería RS
• Conexión CAN M12
• Rango de alimentación de 18 a 58 V en corriente continua

Instalación y seguridad

• Conectar la parada de emergencia por hardware y las autorizaciones de carga/descarga
• Validar la precarga para una capacidad máxima de 250 mF a 48 V
• Instalar protegido de proyecciones conforme al índice IP22

Contenido incluido

• Controlador Master LV 24-48 V con contactador principal de 600 A

A prever por separado

• Baterías, haz M12 CAN, cables de potencia y protecciones
• Pantalla Energy Monitor y SmartLink MX

Transporte y manipulación

• Peso de envío: 6,6 kg
• Producto no clasificado como mercancía peligrosa

Entorno

• Humedad sin condensación: ≤ 95 %
• Rango de temperatura de funcionamiento: -20 a +50 °C

Entradas y salidas

• Autorización de carga (salida relé): 0,8 A a 60 Vcc, contacto seco
• Autorización de carga (tensión conmutada): Protección contra cortocircuitos
• Autorización de descarga (salida relé): 0,8 A a 60 Vcc, contacto seco
• Autorización de descarga (tensión conmutada): Protección contra cortocircuitos
• Salida auxiliar: Protección contra cortocircuitos
• Conexión de parada de emergencia: Parada de emergencia cableada que abre el contactador principal.
• Señal de estado externa: Protección contra cortocircuitos
• Contacto programable (salida relé): 0,8 A a 60 Vcc, contacto seco

Características mecánicas

• Conexión de datos: CAN Bus M12
• Material de la carcasa: ABS
• Altura: 117 mm
• Índice de protección: IP22
• Longitud: 426 mm
• Peso: 6,0 kg
• Anchura: 225 mm

Normas y homologaciones

• Homologaciones: IEC-EN62619 (ES-TRIN)
• CEM: emisiones: EN-IEC 61000-6-3:2007/A1:2011/C11:2012
• CEM: inmunidad: EN-IEC 61000-6-1:2007
• Directiva de baja tensión: EN 60335-1:2012/AC:2014
• RoHS: EN 50581:2012

Especificaciones técnicas

• Corriente del contactador principal: 600 A
• Número máximo de baterías conectadas: 48 módulos de batería tipo RS
• Capacidad máxima de precarga: 250 mF a 48 V
• Consumo en funcionamiento: 8,7 W
• Consumo en reposo: 73 mW a 26,2 V, 138 mW a 52,4 V
• Rango de tensión de alimentación: 18 - 58 Vcc
• Tensión del sistema: 48 V

Logística

• Código arancelario SA: 8537109199
• País de origen: Países Bajos
• Peso de envío: 6,6 kg
• Clasificado como mercancía peligrosa: No

Documentación

Ficha técnica oficial MG Energy - MGMLV482600

Consejo de integración: verifique la tensión, las corrientes, las protecciones, el refrigerado y las interfaces del sistema completo antes de la instalación.
