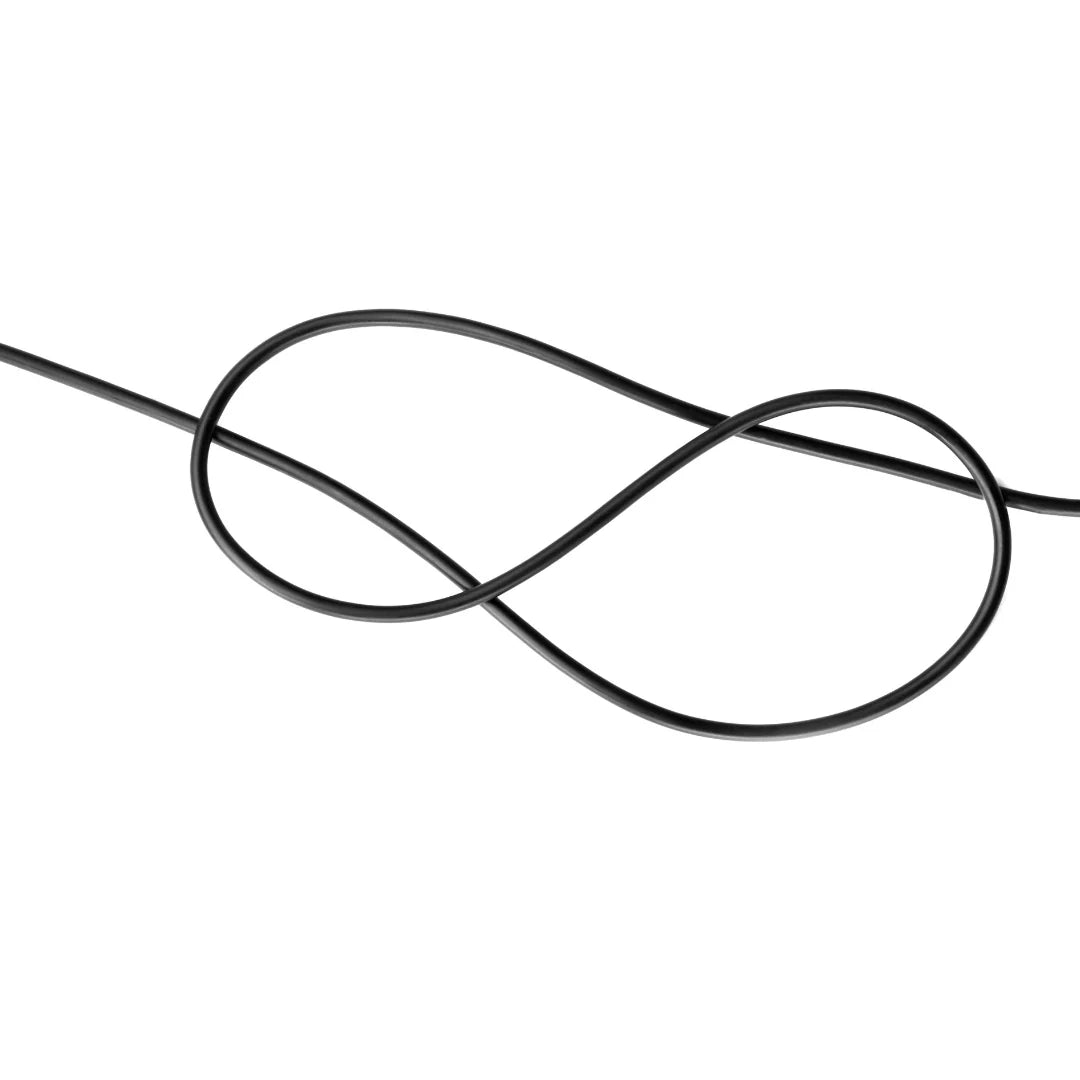

SeaTalkng-kaapeli Raymarine Axiom -laitteisiin

Tämä kaapeli yhdistää CYCLOPS-kuorma-anturin Raymarine-navigointiverkkoon SeaTalk NG -protokollan kautta. Sen avulla voidaan näyttää maston jännitetiedot (CYCLOPS-anturilla mitattuna) reaaliajassa Raymarine Axiom -monitoiminäytöllä.

Tämä kaapeli on suunniteltu ja optimoitu erityisesti Raymarine Axiom -monitoiminäyttöjen sarjaan. Vaikka se käyttää SeaTalk NG -protokollaa, jota monet uudempien Raymarine-laitteiden sarjat käyttävät, yhteensopivuus ja datan näyttäminen on taattu Axiom-sarjalle.

Asennus on "plug-and-play"-tyyppinen. Kaapeli kytketään vapaaseen haarapisteeseen (spur) pääverkostossasi (backbone) SeaTalk NG. Riittää, että kiinnität sen T-liittimeen tai verkon liitoskoteloon. Fyysisen yhteyden muodostamiseen ei tarvita monimutkaista konfigurointia.

Tämän kaapelin pituus on 2,2 metriä.

Ei, tämä kaapeli ei ole yhteensopiva Garmin- tai B&G-järjestelmien kanssa. Se käyttää Raymarinen SeaTalk NG -liittimiä, jotka ovat yhtiön omia. Muut merkkivalmistajat käyttävät yleensä standardoituja NMEA 2000 (DeviceNet) -liittimiä, jotka ovat fyysisesti erilaisia.

Vaikka SeaTalk NG -tietoliikenneprotokolla perustuu NMEA 2000 -standardiin, liittimien muodot eroavat toisistaan. Tämä kaapeli on varustettu Raymarinen omilla liittimillä, jotka ovat pienikokoisia ja takaavat tiiviin sekä turvallisen yhteyden Raymarinen verkossa. Tavallinen NMEA 2000 -kaapeli ei sovi fyysisesti SeaTalk NG -porttiin ilman sovitinta.

Ei, asentamiseen ei tarvita erityistyökaluja. SeaTalk NG -kaapelin liittimet on suunniteltu kiristettäviksi ja kiinnitettäviksi käsin.

Tämä kaapeli välittää CYCLOPS-anturisi mittaamat kuorma- ja jännitetiedot. Sen avulla voit seurata tärkeää jännitystietoa purjeidesi ja mastosi rakenteesta suoraan Axiom-näyttölaitteellasi.

Kyllä, tämä kaapeli on virallinen ratkaisu CYCLOPS-kuorma-antureiden (tietoliikenneportin kautta) liittämiseen Raymarine SeaTalk NG -verkkoon.

Jos 2,2 metriä ei riitä, voit pidentää kaapelia käyttämällä SeaTalk NG -jatkokaapeleita sekä lisäliittimiä tai T-haaroittimia, jotka löytyvät Raymarinen lisävarustevalikoimasta.

Näiden tietojen integroiminen mahdollistaa seuraavat asiat:

Suorituskyvyn optimointi: Säädä purjeita ja takilaa tarkkojen jännitetietojen perusteella maksimoidaksesi nopeuden.Toistettavat asetukset: Palauta helposti ne jänniteasetukset, jotka ovat osoittautuneet toimiviksi.Navigointiturvallisuus: Seuraa takilan kuormitusta välttääksesi ylikuormitukset ja mahdolliset murtumat.

Ei, se ei liity suoraan näyttöön. Se kytkeytyy veneesi SeaTalk NG -verkkoon T-liittimellä tai liitoskotelolla. Axiom-näyttö on itsekin kytketty samaan verkkoon, jolloin se voi vastaanottaa kaapelin lähettämiä tietoja.

Kun anturi on kytketty verkkoon tämän kaapelin avulla, sen pitäisi tunnistua automaattisesti. Tämän jälkeen sinun täytyy muokata Axiom-näytön asettelua lisäämällä datakentän (data box) tai luomalla uuden sivun kojelaudalle näyttääksesi anturin CYCLOPS lähettämät latausarvot.

Ei, kaapeli itsessään ei tarvitse sähkönsyöttöä. Anturin toimintaan tarvittava sähkö saadaan SeaTalk NG -verkosta, johon se on kytketty.

Kyllä, tämä kaapeli on täysin yhteensopiva koko Raymarine Axiom -sarjan kanssa, mukaan lukien Axiom-, Axiom+, Axiom Pro- ja Axiom XL -mallit, sillä ne kaikki käyttävät samaa SeaTalk NG -verkkoarkkitehtuuria.

Kyllä, tämä kaapeli on valmistettu Raymarinen merilaitteiden standardeja noudattaen. Sen liittimet ovat vesitiiviitä, ja se on suunniteltu kestämään merellä esiintyviä vaativia olosuhteita, kuten kosteutta, UV-säteilyä ja suolaispärskeitä.

Ei. Tämä kaapeli on haara-antennikaapeli (spur). Päättäjiä tarvitaan ainoastaan verkon pääkaapelin (backbone) molempiin päihin. Tämän kaapelin lisääminen ei muuta tarvetta kahdelle päättäjälle backbone-kaapelilla.

Ei, tämä kaapeli on suunniteltu yhdistämään yksi laite (CYCLOPS-anturin väylä) SeaTalk NG -verkkoon. Mikäli sinulla on useampia antureita, jokainen anturi (tai sen väylä) tarvitsee oman erillisen kaapeliyhteytensä verkkoon haarakaapelin kautta.

Tämä kaapeli on pääasiassa suunniteltu siirtämään CYCLOPS-anturin dataa Raymarine Axiom -näytölle ja verkkoon. SeaTalk NG / NMEA 2000 -verkossa kommunikaatio on kaksisuuntainen verkon hallinnan vuoksi, mutta kaapelin pääasiallinen tehtävä on mahdollistaa anturin datan näyttäminen.

CYCLOPS AC03 -kaapeli on tasan 2,2 metriä pitkä. Tämä pituus riittää yleensä yhdistämään kuorma-anturin SeaTalk NG -väylään lähellä Raymarine Axiom -näyttöä.

Kyllä, tämä kaapeli on suunniteltu yhteensopivaksi koko Raymarine Axiom -sarjan monitoiminäyttöjen kanssa, mukaan lukien Axiom-, Axiom Pro- ja Axiom XL -mallit. Se käyttää SeaTalk NG -protokollaa, joka on näiden laitteiden vakioviestintäverkko.

Tämä kaapeli on optimoitu erityisesti Raymarine Axiom -näytöille. Se käyttää kuitenkin SeaTalk NG -protokollaa, joten se voi teknisesti toimia myös muiden SeaTalk NG -yhteensopivien Raymarine-laitteiden kanssa (kuten eS-, gS- tai a-Series -sarjat). Täydellisen yhteensopivuuden varmistamiseksi suosittelemme tarkistamaan, että laitteesi tukee SeaTalk NG -verkkoa.

Vaikka SeaTalk NG perustuu NMEA 2000 -protokollaan, se on Raymarinen omistama toteutus. Tämä AC03-kaapeli on suunniteltu nimenomaan CYCLOPS-anturien ja Raymarine Axiom -näyttöjen suoraan ja häviöttömään liittämiseen. Se takaa lataustietojen välittömän tunnistamisen, toisin kuin yleiskäyttöinen NMEA 2000 -kaapeli, joka voi vaatia sovittimia tai lisäasetuksia.

Riippuu nykyisestä asennuksestasi. Jos SeaTalk NG -päätelaitteessasi on vapaa portti, voit kytkeä kaapelin suoraan. Muussa tapauksessa tarvitset standardin SeaTalk NG T-liittimen liittämään tämän kaapelin verkkoosi. AC03-kaapeli päättyy SeaTalk NG -järjestelmän kanssa yhteensopiviin uros-/naarasliittimiin.

Kyllä, tämä kaapeli on suunniteltu veneilykäyttöön. Se on valmistettu UV-, suolavesi- ja meriympäristön kestävistä materiaaleista. Liittimet ovat vesitiiviitä, mikä takaa luotettavan yhteyden myös kosteissa olosuhteissa.

Kyllä, toimii. AC03-kaapeli on suunniteltu nimenomaan CYCLOPS-kuorma-antureiden (esim. purjeveneen tukivarsien tai staijien jännityksen mittaamiseen käytettävien) yhdistämiseen Raymarine Axiom -näytöissä. Se varmistaa jännitystietojen luotettavan siirron.

Kaapeli toimitetaan yleensä ilman yksityiskohtaista ohjekirjaa, sillä sen asennus on hyvin yksinkertainen. Perusohjeet sisältyvät kuitenkin usein toimitukseen. Optimaalista asennusta varten suosittelemme tutustumaan CYCLOPS-anturin tai Raymarine Axiom -näytön käyttöohjeeseen.

SeaTalk NG perustuu NMEA 2000 -protokollaan, mutta käyttää Raymarinen omia liittimiä. Tämä kaapeli on siis suunniteltu SeaTalk NG -verkkoihin. Yhdistämistä standardi NMEA 2000 -verkkoon varten tarvitset SeaTalk NG - NMEA 2000 -muunnosadapterin.

Kyllä, CYCLOPS AC03 -kaapeli on valmistajan takuun piirissä. Takuun ehdoista ja kestosta saat tarkemmat tiedot tuotteen mukana olevasta materiaalista tai ottamalla yhteyttä asiakaspalveluumme.

Tämä erityismalli AC03 on saatavilla 2,2 metrin pituisena. Muita pituuksia varten tutustu SeaTalk NG -kaapelivalikoimaamme tai ota yhteyttä myyntipalveluumme räätälöityjen vaihtoehtojen osalta.
