Evolution Pilot með stjórnunarpakka p70s, ACU-100 (sækir saman við 0,5L vökvapumpur, Wheel Drive og Tiller Drive)

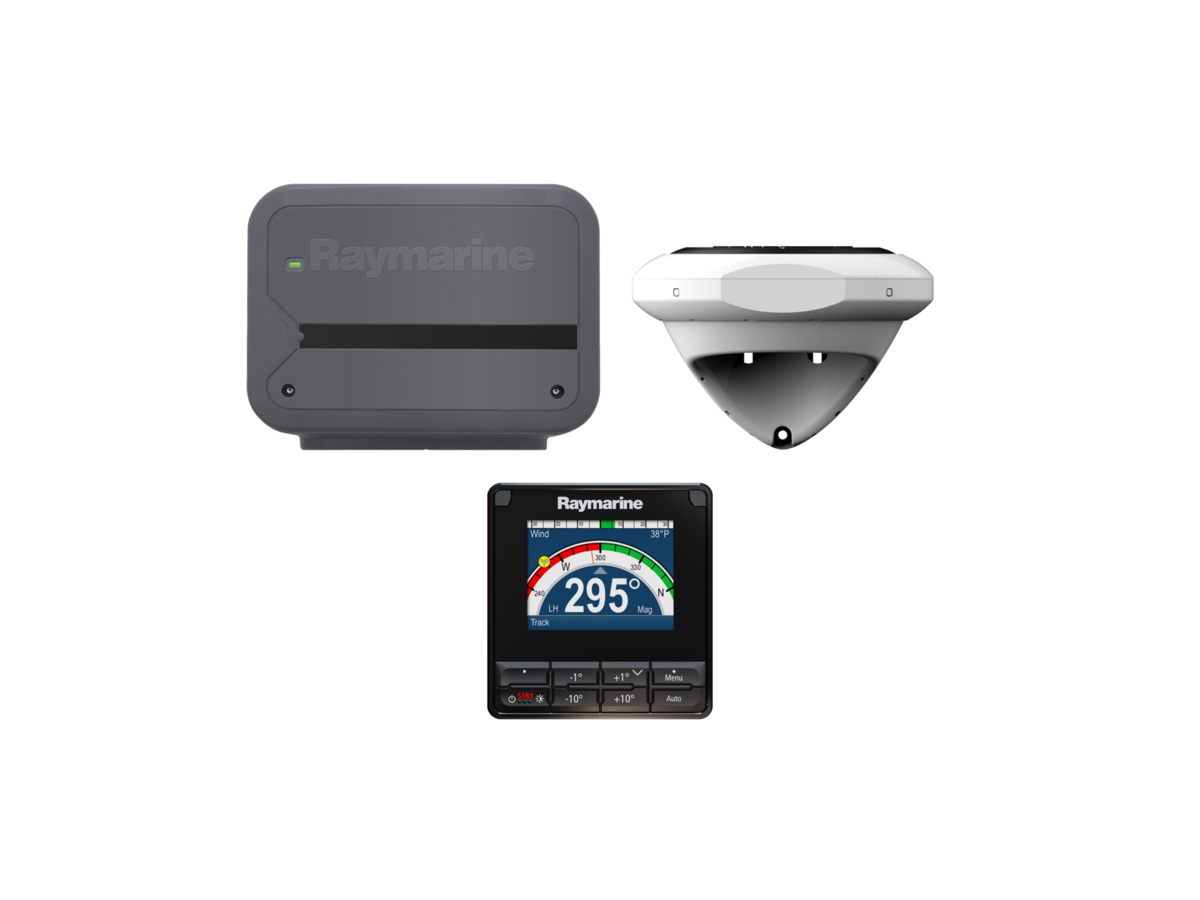

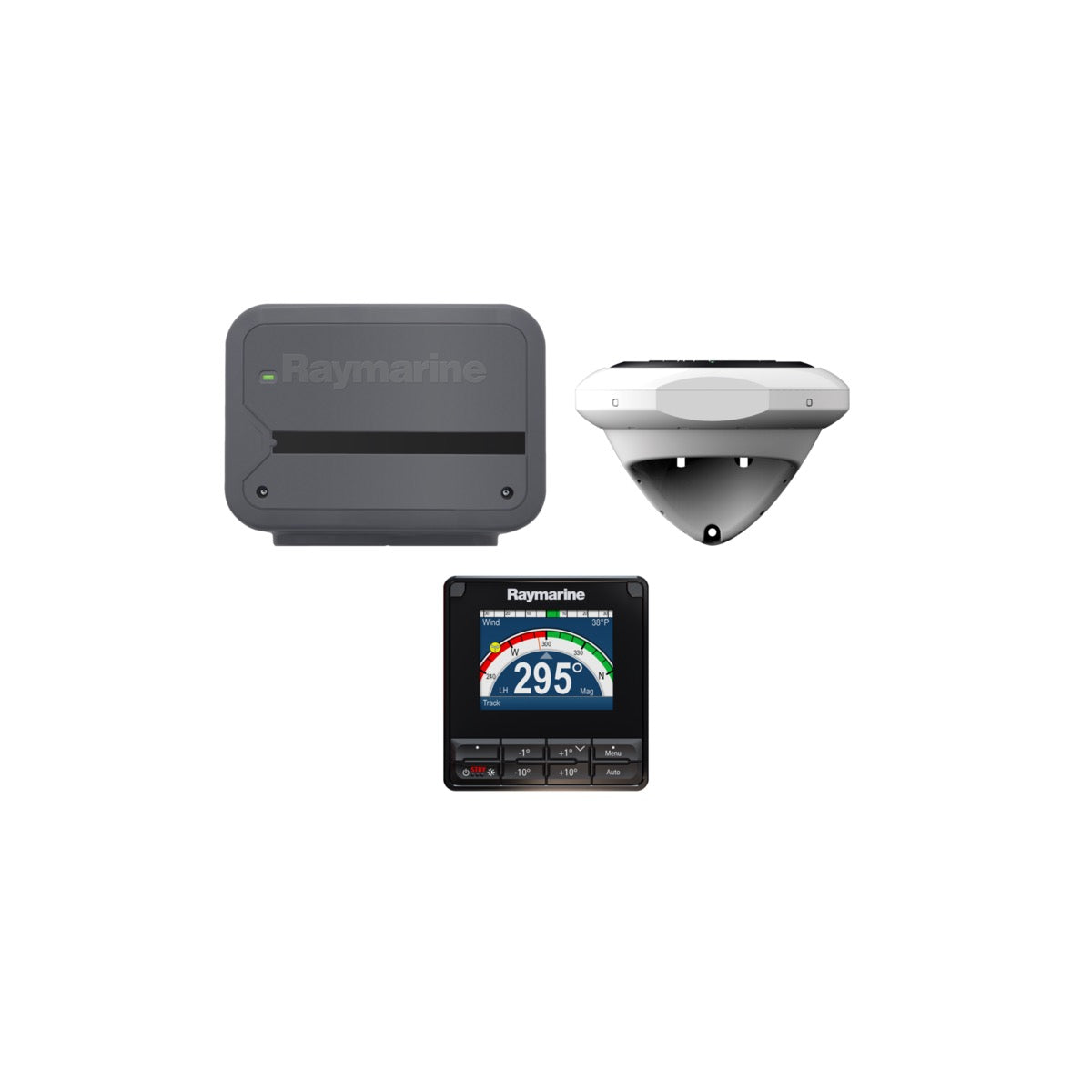

Pakkið Raymarine Evolution Pilot T70281 er heiltækja stýrikerfi fyrir sjálfvirka stýringu. Það inniheldur:

Stjórnunarbúnaðinn p70s, litat LCD-skjá með takka fyrir auðvelda stjórnun.Verkfræðibúnaðarstjórnunar ACU-100, hannaður til að stjórna lágafls drifbúnaði.Skynjari EV-1, sem er kjarni Evolution-kerfisins og veitir upplýsingar um stefnu, stöðugleika, halla og snúning.

Sjálfstýringin Raymarine Evolution Pilot T70281, með ACU-100, er samhæfður við eftirfarandi gerðir stýriskerfa:

Smárafliðssúgur, einkum þeir sem eru 0,5 lítrar.Litlar stýrisnúður (Wheel Drive).Stýrispaur (Tiller Drive).

Raymarine Evolution Pilot T70281 kerfið starfar á 12 voltum DC. Það er nauðsynlegt að nota rafsegulrofa í raðtengingu til að vernda kerfið. Nákvæmar upplýsingar um rafsegulrofa og hitabryggjur eru í uppsetningarhandbókinni sem skal lesa til að tryggja rétt og örugga uppsetningu.

Gefurinn EV-1 er meginhluti Raymarine Evolution Pilot kerfisins. Helsta hlutverk hans er að veita nauðsynleg gögn fyrir sjálfstýringu. Hann mælir með nákvæmni stefnu, halla, rúllunar og snúnings skipsins. Auk þess hefur hann innbyggða sjálfvirka leiðréttingu fyrir segulsvið, sem einfaldar mjög uppsetningu og afhendingu án þess að krefjast flókins stillingar.

Nei, stjórnunareiningin fyrir rafknúin stýri ACU-100 er sérhönnuð til að stjórna rafknúum með lágu straumi. Hún er einstaklega hentug fyrir smáraflið (0,5 líter) ásamt stýrisnúðu og stýrispaðum fyrir smærri báti. Fyrir skip sem þurfa meira afl í rafknúum stýrum hefur Raymarine fleiri ACU módel, svo sem ACU-200, ACU-300 og ACU-400, sem geta stjórnað stærri aflum í rafknúum og vökvaafli.

Stjórnunarpakki p70s tengist hinum hluta Evolution Pilot-kerfisins um SeaTalk NG-netið. Þetta net gerir samskipti og gagnaskipti milli mismunandi hluta sjálfstýringar möguleg, þar með talið skynjara EV-1 og stjórnunareiningu ACU-100. SeaTalk NG-kablar tryggja traust og fljótlega tengingu.

Stjórnunarpúttinn p70s sem fylgir Raymarine Evolution Pilot T70281 er með litaskjá af LCD-týpu. Skjánum er skipt fyrir skýra og auðskilna stjórnborðsmynd ásamt snertibúnaði. Hann gerir einfalt að stjórna og sýna nauðsynlegar upplýsingar um sjálfvirkan stýrimann.

Já, staðsetning skynjara EV-1 er mikilvæg fyrir rétt virkni hans. Til eru sérstakar kröfur sem þarf að uppfylla:

Halda öruggri fjarlægð frá segulásum og öðrum tækjum sem geta valdið segultruflunum. Fylgja uppsetningarreglum um rafsegulmengun (EMC) til að forðast truflanir. Þessar fjarlægðir og reglur eru nánar útskýrðar í uppsetningarhandbók vörunnar og skulu fylgst með nákvæmlega.
