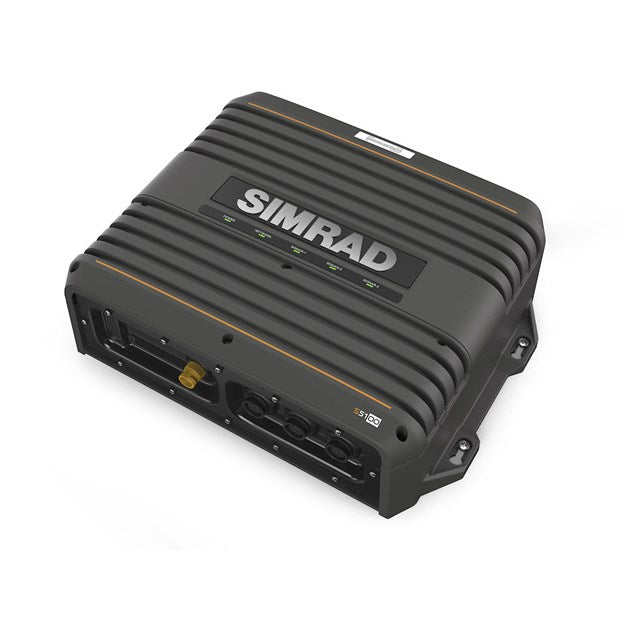

Modulo ecoscandaglio S5100
In magazzino
Caratteristiche tecniche
Caratteristiche tecniche
| Tecnologie ecoscandaglio supportate | CHIRP, DownScan, SideScan |
| Tensione operativa | 12-24 V CC |
| Frequenze ecoscandaglio | CHIRP Basso, Medio e Alto (fino a 1 kW), DownScan (455 kHz, 800 kHz, 700 kHz CHIRP, 1200 kHz CHIRP), SideScan (455 kHz, 800 kHz, 455 kHz CHIRP, 1075 kHz CHIRP) |
| Temperatura operativa | -15°C a 55°C |
| Numero di canali | 3.0 |
| Consumo elettrico massimo | 19,2 W |
| Consumo elettrico tipico | 14,4 W |
| Display compatibili | Schermi multifunzione Navico (Lowrance, Simrad, B&G) compatibili Ethernet |
| Calibro fusibile consigliato | 5 A |
| Grado IP | IPX6 e IPX7 |
| Compatibilità bus | Ethernet |
| Rete cablata | Ethernet |
| Distanza di sicurezza bussola | 13 cm |
| Tipo di montaggio | Montaggio a superficie |
| Certificazioni | CE |
| Tipo di pesca | Mare, Lago, Fiume, Verticale, A traino |
| Antenna GPS integrata | No |
| Profondità massima | Fino a 3000 m (dipende dal trasduttore) |
| Supporte la fonction Homme à la mer (MOB) | No |
| Livello utente | Esperto |
| Garanzia | 2.0 |
Descrizione dettagliata
Descrizione dettagliata
Il modulo ecoscandaglio Navico S5100 rappresenta una soluzione avanzata per ottimizzare le capacità di rilevamento dei pesci, specificamente progettato per la pesca sportiva d’altura. Si distingue per l’integrazione di tre canali CHIRP completamente indipendenti, una novità per un modulo ecoscandaglio Navico, che consente una visualizzazione sottomarina simultanea e completa su più fasce di profondità. Questa architettura unica garantisce una copertura costante e prestazioni sostenute, anche durante l’esplorazione di diversi strati d’acqua.
Tecnologia Sonar CHIRP ad Alta Risoluzione
Lo S5100 utilizza la tecnologia CHIRP a impulsi a frequenza variabile, offrendo una risoluzione dei bersagli migliorata e un’elevata reiezione dei rumori. Consente di ottenere immagini nitide e prive di interferenze dell’intera colonna d’acqua, facilitando il rilevamento di pesci piccoli o raggruppati, l’identificazione delle termocline e il targeting preciso di profondità specifiche. Le frequenze CHIRP sono regolabili da 28 a 250 kHz e il modulo è compatibile con i trasduttori CHIRP grandangolo Airmar, ottimizzando così la copertura della colonna d’acqua superiore e le prestazioni in acque poco profonde. Il modulo supporta una profondità massima di 3.000 metri (10.000 piedi), a seconda del trasduttore utilizzato.
Connettività e Integrazione Sistema
Questo modulo ecoscandaglio funziona come un dispositivo di rete, garantendo una compatibilità estesa con gli schermi multifunzione Simrad, i sistemi NSO evo2 e gli ecoscandagli della serie S2000. È dotato di tre connettori per trasduttore da 9 pin per un’installazione "plug-and-play" dei trasduttori e di una porta Ethernet 100 Mbps per un’integrazione fluida alla rete di bordo. Gli utenti possono collegare fino a tre trasduttori monocanale o una combinazione di un trasduttore biccanale e uno monocanale, offrendo una flessibilità di configurazione per ottimizzare la copertura sonar. L’alimentazione è garantita da una tensione di 9 a 32 V CC, con un consumo massimo di 85 W. Lo S5100 è progettato per resistere a ambienti marini impegnativi, con un intervallo di temperatura operativa da -15 °C a +55 °C e un grado di protezione IPx5. Il peso è di 4,7 kg e le dimensioni sono di 340 mm (L) x 100 mm (H) x 250 mm (P) escluse le connessioni, con una distanza di sicurezza dalla bussola di 1,8 m.
