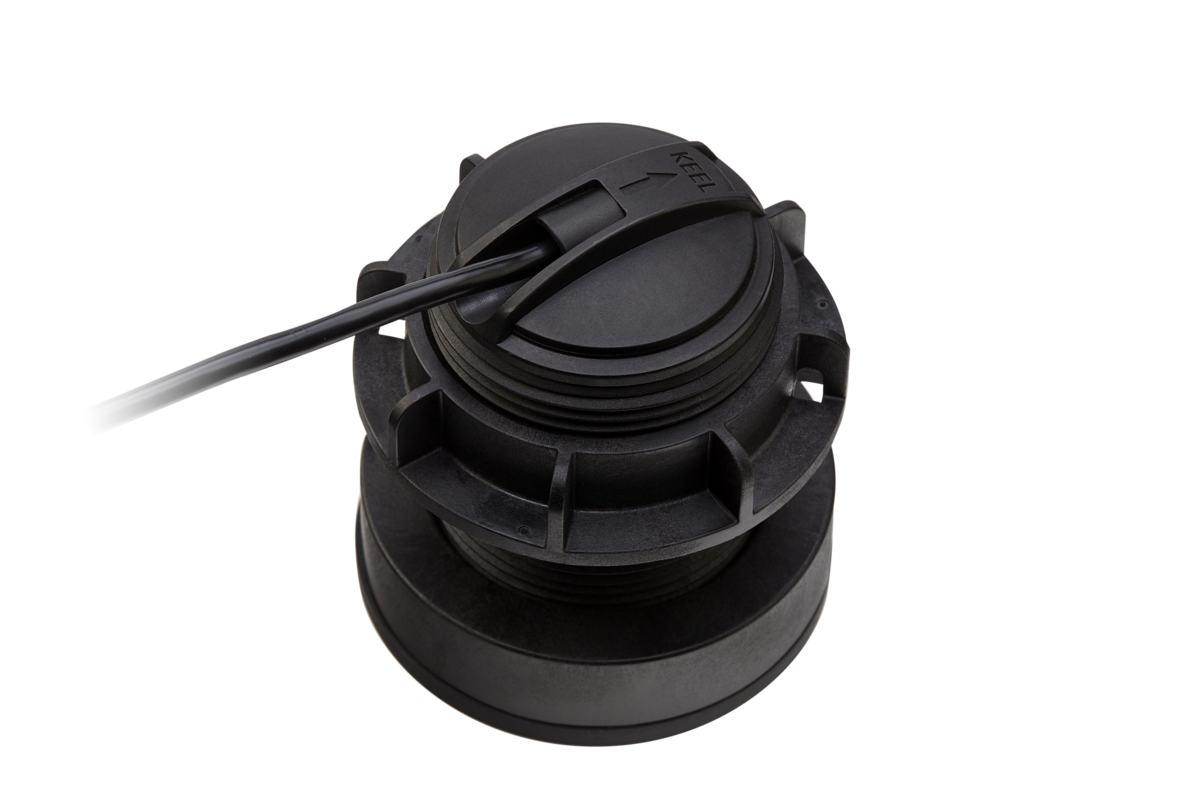

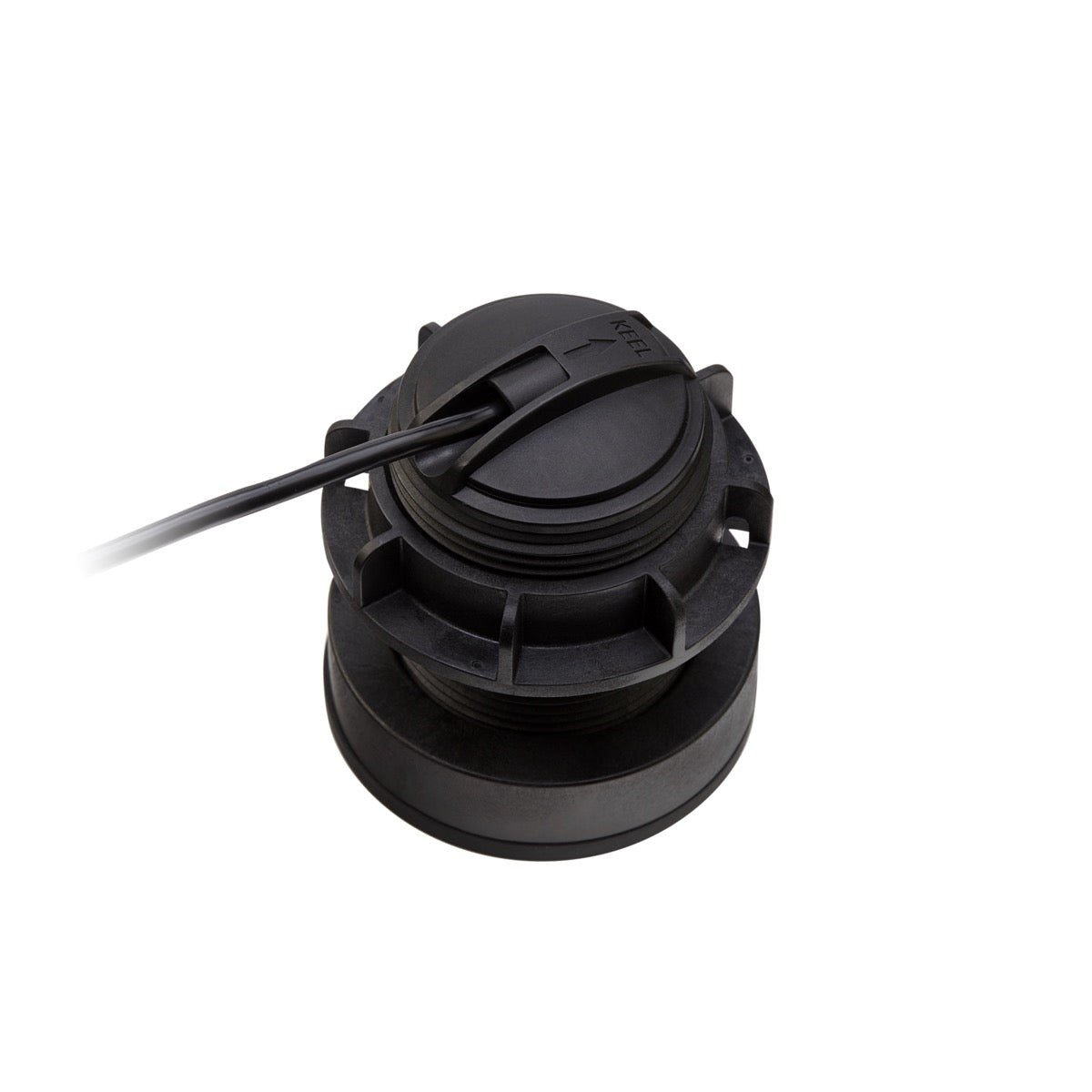

Ecoscandaglio in plastica traversante a fascio conico HIGH CHIRP angolo 20° CPT-S, cavo 10 m
Ecoscandaglio in plastica traversante a fascio conico HIGH CHIRP angolo 20° CPT-S, cavo 10 m
In magazzino
Caratteristiche tecniche
Caratteristiche tecniche
| Tecnologie ecoscandaglio supportate | CHIRP |
| Tensione operativa | 12 |
| Frequenze ecoscandaglio | 170-230 kHz |
| Temperatura operativa | 0°C à 40°C |
| Profondità massima di lettura | 274.0 |
| Materiale del trasduttore | Plastique |
| Tipo di connettore ecoscandaglio | Raymarine |
| Lunghezza cavo | 10.0 |
| Larghezza prodotto | 86 mm |
| Sensore di temperatura integrato | Oui |
| Altezza prodotto | 102 mm |
| Display compatibili | Écrans multifonctions Raymarine (Axiom, Element), modules sondeur compatibles CPT-S, Dragonfly |
| Profondità prodotto | 86 mm |
| Grado IP | IPX7 |
| Tipo di montaggio | Traversante |
| Certificazioni | CE,2013/53/EU,EN ISO 8846:2017 |
| Intervallo di misurazione della temperatura | 0°C à 40°C |
| Angolo di copertura | 25° conique |
| Frequenza CHIRP alta | 170-230 kHz |
| Tipo di pesca | Pêche sportive |
| Sensore di velocità integrato | Non |
| Anno di uscita | 2017.0 |
Descrizione dettagliata
Descrizione dettagliata
Progettata per i sistemi di ecoscandaglio CHIRP Raymarine, la sonda in plastica traversante A80447 CPT-S offre una soluzione di rilevamento subacqueo dedicata. Questo trasduttore utilizza la tecnologia HIGH CHIRP per una migliore separazione dei bersagli e una maggiore chiarezza dell’immagine, particolarmente adatta alla pesca sportiva e alla navigazione da diporto. Realizzata in plastica, è destinata a scafi in vetroresina o in legno, dove l’installazione traversante garantisce prestazioni ottimali minimizzando le turbolenze. Il suo angolo di fascio conico di 12° è specificamente progettato per compensare gli angoli di chiglia (deadrise) pronunciati, assicurando che il fascio sonar rimanga verticale per una lettura precisa.
Tecnologia CPT-S e posizionamento
La serie CPT-S di Raymarine si distingue dai trasduttori tradizionali a doppia frequenza per il suo approccio CHIRP a banda singola, che offre una scansione più ampia delle frequenze per echi di ritorno dettagliati. A differenza dei trasduttori DownVision o SideVision, che forniscono immagini fotografiche, il CPT-S si concentra sull’identificazione dei pesci e sulla struttura del fondale con una risoluzione fine. È compatibile con gli schermi multifunzione Raymarine dotati di sonar CHIRP integrato o con moduli ecoscandaglio esterni compatibili CPT-S. Mentre un CPT-S 0° (come il E70339 o A80446) è ideale per scafi piatti, questa versione a 12° è essenziale per mantenere le prestazioni su scafi a V pronunciato. La conformità alle norme 2013/53/EU e EN ISO 8846:2017 ne garantisce l’affidabilità nell’ambiente marino.
Installazione e manutenzione
La sonda A80447 è una versione traversante (thru-hull), il che implica un montaggio permanente attraverso lo scafo. Questo metodo di installazione è privilegiato per le imbarcazioni ad alta velocità o per quelle che richiedono una lettura sonar ininterrotta, poiché evita le interferenze generate dalle turbolenze dell’acqua. Il cavo da 10 metri fornito offre flessibilità di installazione per raggiungere l’unità di elaborazione o lo schermo. La manutenzione regolare è semplificata dalla possibilità di applicare una vernice antivegetativa a base d’acqua per prevenire l’accumulo di crescita marina, aspetto cruciale per mantenere le prestazioni del trasduttore nel lungo periodo.
Documentazione
Documentazione
Parere dell'esperto
Parere dell'esperto
« Analyse technique : Sonde traversante Raymarine CPT-S 12° pour coques en V »
