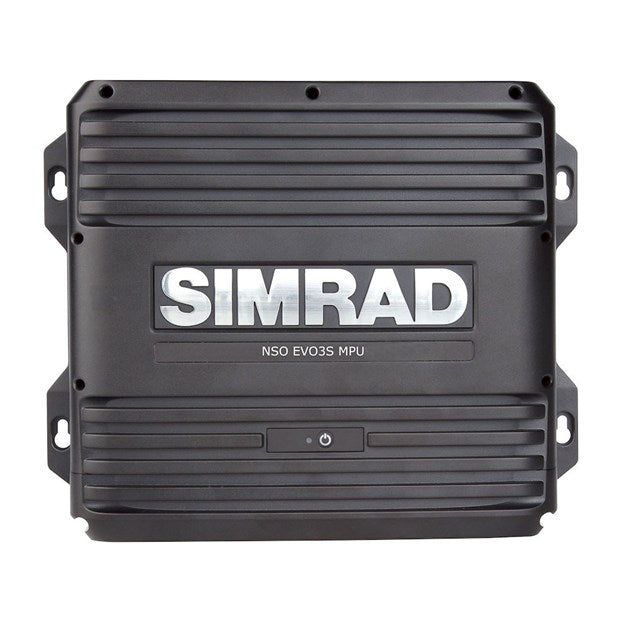

Processore marino Simrad NSO evo3S con cartografia di base mondiale
In corso di riapprovvigionamento
Caratteristiche tecniche
Caratteristiche tecniche
| Grado IP | IPX2 |
| Tipo di montaggio | Custodia nera (montaggio remoto) |
| Calibro fusibile consigliato | 3 |
| Tipo di archiviazione esterna | Scheda SD (formato standard) |
| Temperatura operativa | -15°C a +55°C |
| Consumo elettrico massimo | 45 |
| Tensione operativa | 9 - 31,2 V CC |
| Equivalenza di carico NMEA 2000 (LEN) | 1 |
| Compatibilità bus | NMEA 2000,NMEA 0183,Ethernet,RS422,USB |
| Rete cablata | Ethernet,NMEA 2000,NMEA 0183,RS422 |
| Distanza di sicurezza bussola | 50 |
| Ingresso cablato | Video composito (BNC), USB (Type A), NMEA 0183, NMEA 2000, Ethernet, RS422 |
| Compatibilità radar | Compatibile con i radar Simrad (Halo, Broadband, HD Digital) |
| Cartografia compatibile | C-MAP MAX-N, Navionics, Insight, Insight Genesis, NV Digital Chart (con basemap mondiale) |
| Contenuto della confezione | Unità di elaborazione NSO evo3S MPU, Cavo di alimentazione, Cavo NMEA 2000, Cavo Ethernet, Kit di installazione (fissaggi, documentazione) |
| Allarmi disponibili | Allarmi di sistema e di sicurezza (esterni) |
| Supporto antenna GNSS esterna | Sì, antenna GNSS esterna richiesta |
| Alarm Output Current | 1 |
| Electrical Protection | Protezione contro l'inversione di polarità e le sovratensioni temporanee fino a 36 V |
| Ethernet Poe Support | Sì (2 porte) |
| Ethernet Ports Count | 3 |
| Materiale | plastica ABS |
| Power Consumption Off | 1 |
| Processor Type | iMX8 Quad Max (x2) |
| Temperatura di stoccaggio | -20°C a +60°C |
| Usb Ports Count | 2 |
| Peso | 1.0 |
Descrizione dettagliata
Descrizione dettagliata
L’unità Simrad NSO evo3S MPU è un processore marino (MPU) di tipo "black box", progettato per sistemi multi-schermo personalizzati, destinato a imbarcazioni di 10 metri (33 piedi) e superiori. Funge da cervello centrale per l’integrazione di varie apparecchiature elettroniche marine, offrendo una piattaforma flessibile per la navigazione, il radar, l’ecoscandaglio, il pilota automatico e altre funzioni essenziali.
Prestazioni e Visualizzazione
Dotato di due processori iMX8 Quad Max (sei core), il NSO evo3S MPU garantisce prestazioni rapide e reattività ottimale su tutti gli schermi collegati. È in grado di gestire due schermi indipendenti, supportando sia monitor touch che non touch. La sua capacità di elaborazione consente aggiornamenti rapidi delle carte nautiche e un utilizzo fluido di applicazioni esigenti, come l’imaging StructureScan® 3D. L’unità dispone di una uscita video HDMI Full HD e di due ingressi video compositi (BNC).
Connettività e Integrazione
Il NSO evo3S MPU integra una connettività estesa per una completa integrazione di sistema. Dispone di:
- 3 porte Ethernet (RJ45, di cui 2 PoE)
- 1 porta NMEA 2000 (Micro-C maschio, 1 LEN)
- 2 porte NMEA 0183 (tramite cavo proprietario)
- 2 porte USB-A
- 2 porte RS422
- 1 porta J1939 Micro-C
Specifiche Tecniche e Installazione
Questo processore funziona con una tensione di alimentazione da 9 a 31,2 V DC e assorbe un massimo di 45 W, con una modalità standby a basso consumo. È protetto contro l’inversione di polarità e le sovratensioni temporanee fino a 36 V. Il fusibile consigliato è da 3 A. La temperatura di esercizio va da -15°C a +55°C. Il NSO evo3S MPU pesa 1,0 kg (2,2 lbs) e ha un grado di protezione IPX2. È richiesta una distanza di sicurezza di 50 cm (20") rispetto a una bussola. Il sistema può essere controllato tramite monitor touch Simrad serie MO, una tastiera opzionale OP50 o altri dispositivi USB come mouse o tastiera.
Parere dell'esperto
Parere dell'esperto
Pol CONIN
Responsabile digitale
« Simrad NSO evo3S MPU: il cervello centrale per sistemi multi-schermo »
