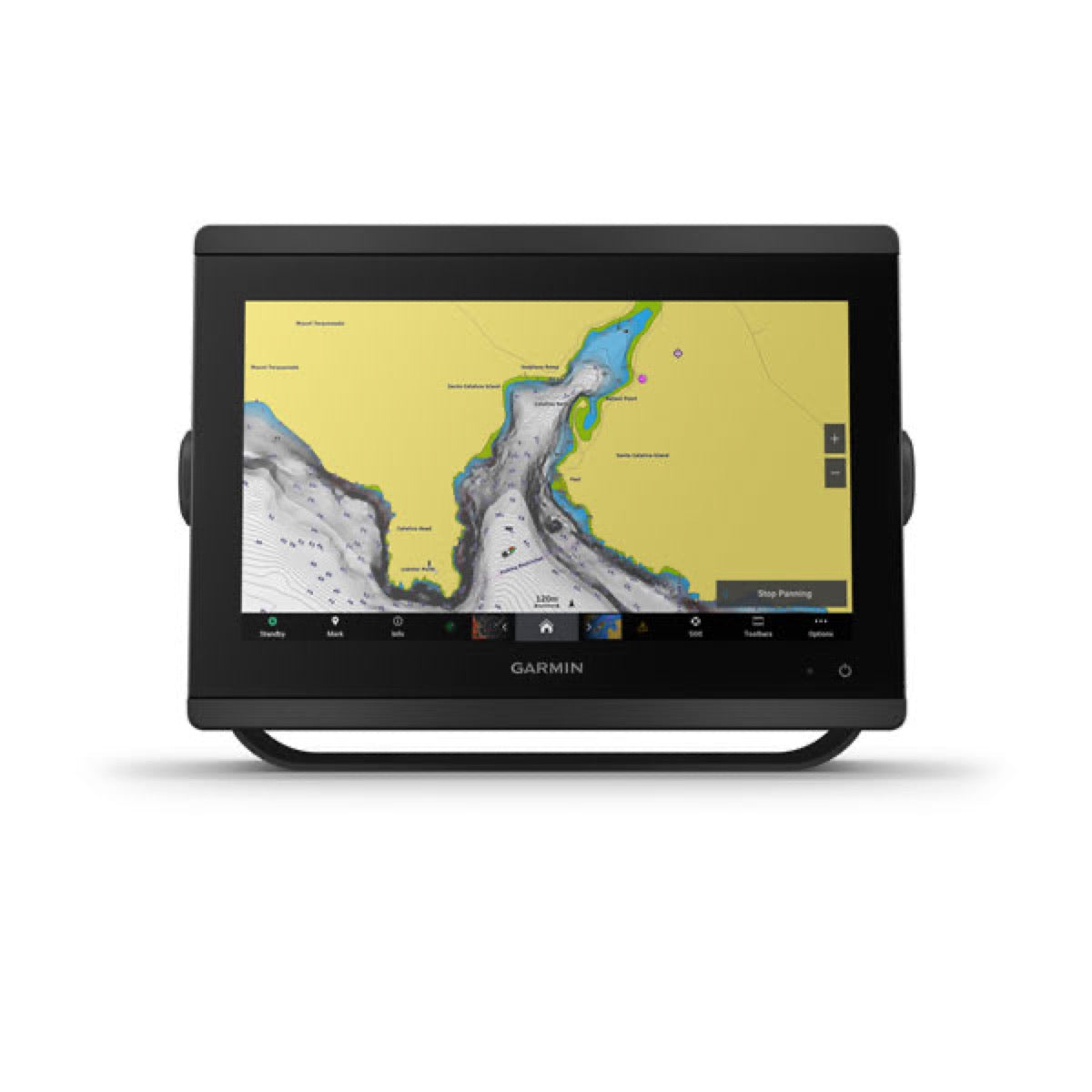

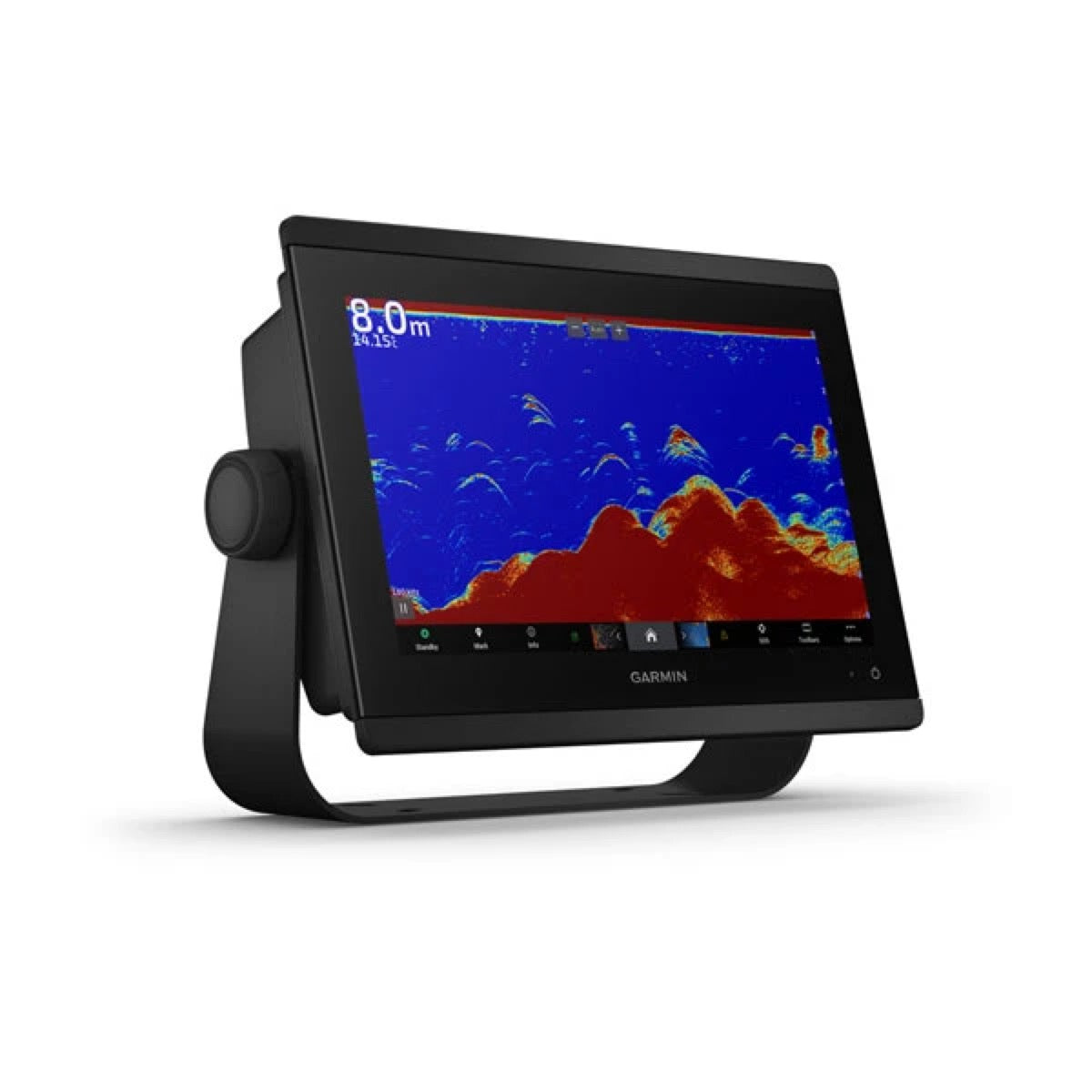

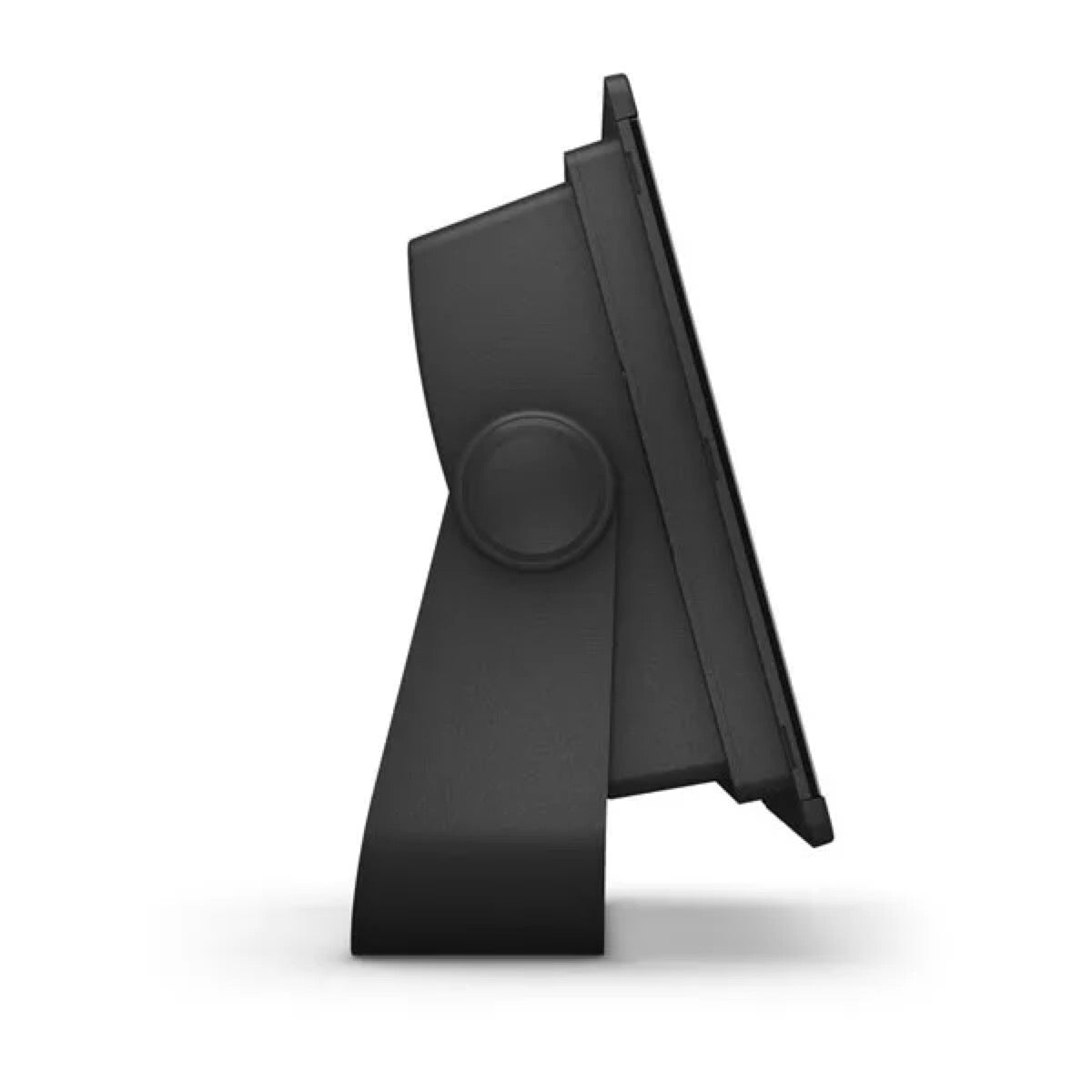

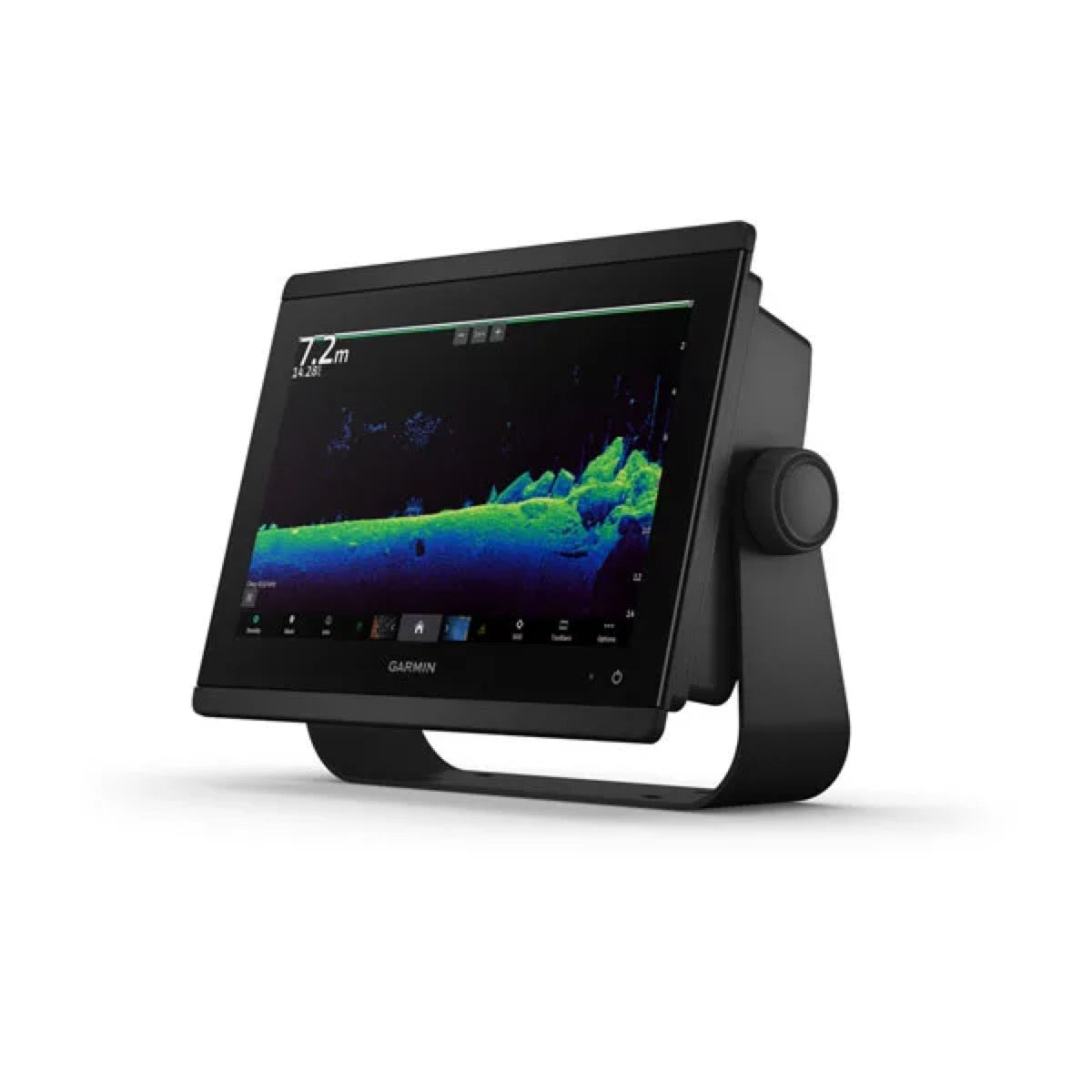

GPSMAP® 8412xsv - combiné GPS-sondeur 12"

Le GPSMAP 8412xsv est capable d'intégrer des caméras réseau tierces et Garmin, offrant une surveillance vidéo supérieure. Vous pouvez visualiser la vidéo sur tous les écrans du traceur de cartes de votre bateau ou plusieurs flux vidéo sur un seul écran combiné. Il prend en charge les gestes tactiles pour contrôler la caméra, comme le pincement pour zoomer et le balayage pour panoramique et inclinaison. Les traceurs de cartes GPSMAP actuels, dont le 8412xsv, disposent d'une fonctionnalité d'encodeur vidéo intégrée et partageront la vidéo connectée via leur entrée vidéo composite sur tous les écrans du bateau.

Oui, le GPSMAP 8412xsv est compatible avec les caméras marines FLIR, notamment les séries M et MD. Les caméras FLIR sont automatiquement détectées par le réseau et affichées dans la liste des sources sans configuration préalable. Pour les modèles FLIR à double charge utile, des câbles vidéo composites V/IR et IR-only sont disponibles, offrant la possibilité de basculer entre la vidéo diurne et infrarouge.

Pour une installation encastrée du GPSMAP 8412xsv, la découpe requise est de 254,0 mm (10 pouces) de largeur et 199,9 mm (7 7/8 pouces) de hauteur. Il est fortement recommandé d'utiliser le gabarit fourni dans la boîte du produit pour assurer une découpe précise, car Garmin n'est pas responsable des dommages résultant d'une découpe incorrecte.

Oui, un coupleur d'isolation Garmin Power over Ethernet (PoE) (référence 010-10580-10) doit impérativement être utilisé pour connecter des équipements Ethernet standard, tels qu'une caméra réseau, un commutateur réseau ou un injecteur PoE, à un réseau marin Garmin. La connexion directe d'un appareil PoE à un traceur de cartes Garmin Marine Network endommagera le traceur de cartes et potentiellement l'appareil PoE.

Oui, le GPSMAP 8412xsv prend en charge les fonctions de suivi de caméra. Celles-ci incluent :

Verrouillage de la boussole (Compass Lock) : maintient la caméra dans une direction fixe.Verrouillage du navire (Vessel Lock) : verrouille la caméra à un angle fixe par rapport au navire.Suivi de cibles : permet de suivre les cibles AIS, MARPA ou les waypoints (slew-to-cue).Pour utiliser ces fonctions, des capteurs et caméras spécifiques doivent être connectés au traceur de cartes via le réseau marin Garmin ou le réseau NMEA 2000, tels qu'une caméra marine compatible avec le suivi, une antenne GPS et un capteur de cap. Pour le suivi AIS/MARPA, un récepteur AIS compatible ou un appareil radar compatible est également requis.

Vous pouvez mettre à jour le logiciel du GPSMAP 8412xsv de deux manières principales :

Via l'application ActiveCaptain® : Pour des instructions détaillées, consultez le manuel du propriétaire.Via une carte mémoire : Insérez une carte mémoire de 16 à 32 Go formatée en FAT32 dans votre ordinateur, utilisez l'application Garmin Express™ pour copier le fichier de mise à jour, puis insérez la carte dans le traceur de cartes après l'avoir allumé. Sélectionnez "Update Software" et attendez la fin du processus.Il est recommandé de s'assurer que le logiciel système est à jour avant toute intervention de service.

Oui, le GPSMAP 8412xsv est compatible avec les réseaux NMEA 2000. Il est possible de tester la fonctionnalité NMEA 2000 via le mode test de l'appareil pour vérifier la bonne communication avec d'autres appareils connectés à ce réseau.

Pour une installation encastrée du GPSMAP 8412xsv, il est fortement recommandé d'utiliser le gabarit de montage fourni dans la boîte du produit. Si vous deviez imprimer un gabarit, vous devez suivre précisément les instructions de Garmin, notamment en sélectionnant « None » pour la mise à l'échelle de la page (Page Scaling) et en vous assurant que le format du papier est plus grand que le gabarit. Garmin décline toute responsabilité pour les dommages ou dépenses résultant d'une découpe incorrecte de la surface de montage due au non-respect de ces instructions.

Le GPSMAP 8412xsv est compatible avec une variété de caméras marines. Il prend en charge l'intégration de caméras réseau tierces, ainsi que les caméras FLIR des séries M et MD. Les caméras analogiques ou composites, comme la Garmin GC™ 14 (010-02667-00), et les caméras réseau telles que la Garmin GC™ 200 (010-02164-00), peuvent également être connectées. Les caméras FLIR IP sont généralement « plug-and-play » sur le réseau marin Garmin.

Pour connecter des équipements Ethernet standard, tels qu'une caméra réseau, un switch réseau ou un injecteur PoE, au réseau marin Garmin, vous devez impérativement utiliser un coupleur d'isolation Garmin Power over Ethernet (PoE) (référence 010-10580-10). La connexion directe d'un appareil PoE à un traceur Garmin Marine Network endommagerait le traceur et potentiellement l'appareil PoE. Il est recommandé d'utiliser un câble blindé, tel qu'un CAT 5e F/FTP, pour une meilleure protection.

Oui, le GPSMAP 8412xsv est conçu pour être compatible avec les réseaux NMEA 0183, NMEA 2000 et J1939. Le manuel de service mentionne spécifiquement des procédures de test pour ces ports, confirmant leur intégration et leur fonctionnalité avec l'appareil.

Oui, le GPSMAP 8412xsv intègre des capacités Wi-Fi et ANT. Le manuel de service inclut des sections dédiées au test de ces fonctionnalités, indiquant leur présence et leur support sur l'appareil pour la connectivité sans fil.

Si votre caméra n'apparaît pas dans le menu des sources vidéo après l'installation, plusieurs vérifications sont nécessaires. Assurez-vous que l'alimentation de la caméra est connectée et que les disjoncteurs sont correctement réglés. Vérifiez que l'adaptateur Power over Ethernet (PoE) est sous tension et que le câble Ethernet est bien connecté à votre traceur. Confirmez que votre routeur et vos commutateurs sont allumés et fonctionnent. Enfin, assurez-vous que la caméra elle-même fonctionne correctement (consultez son manuel d'utilisation) et qu'elle est compatible avec les systèmes Garmin.

Si vous rencontrez des difficultés pour contrôler votre caméra FLIR depuis le GPSMAP 8412xsv, vérifiez d'abord que la source d'entrée vidéo correcte sur le traceur est bien associée à la caméra FLIR. Assurez-vous également que vous avez sélectionné la bonne caméra lors de l'association initiale avec le traceur. Ces étapes sont cruciales pour établir la communication et le contrôle entre le traceur et la caméra.

Si votre traceur GPSMAP 8412xsv affiche un message indiquant qu'il ne peut pas se connecter à votre caméra, cela est souvent dû à un problème de mot de passe. Le traceur peut tenter d'accéder à la caméra en utilisant un mot de passe par défaut. Si les mots de passe ne correspondent pas, la connexion échoue. Dans ce cas, vous devez réinitialiser le mot de passe de votre caméra à ses paramètres d'usine par défaut. Consultez les instructions du fabricant de votre caméra pour savoir comment effectuer cette réinitialisation.

Le GPSMAP 8412xsv peut être configuré pour afficher plusieurs sources vidéo. Cependant, si votre appareil dispose de plusieurs entrées vidéo composites intégrées, seule une seule fonction vidéo au sein d'une combinaison d'écran peut utiliser une entrée vidéo composite intégrée. Pour afficher plusieurs flux vidéo simultanément à partir de caméras réseau, il est recommandé de les connecter via le réseau marin Garmin, éventuellement avec un switch PoE multi-ports et des coupleurs d'isolation.
