Pack i70s Depth, Speed et Wind

L'afficheur i70s est doté d'un écran TFT couleur de 4,1 pouces. Il est conçu pour afficher les données de navigation essentielles telles que la profondeur, la vitesse et le vent. Il fonctionne sous une alimentation 12VDC et possède une étanchéité IPX6 et IPX7, le rendant résistant aux environnements marins.

Le pack i70s Depth, Speed et Wind est conçu pour afficher les données de profondeur, de vitesse et de vent. Grâce à sa connectivité réseau, il peut également afficher d'autres informations critiques du navire si les capteurs correspondants sont connectés au réseau. Ces informations peuvent inclure :

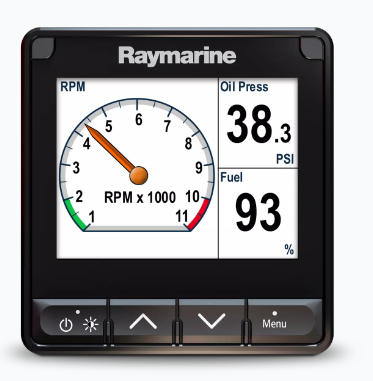

Données de batterieDonnées de bateauDonnées de distanceDonnées de moteurDonnées de carburantDonnées d'environnementDonnées GPSDonnées de capDonnées de navigationDonnées de piloteDonnées d'heureDonnées AIS

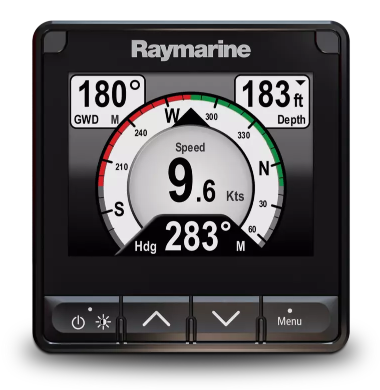

L'afficheur i70s est équipé d'un écran TFT couleur de 4,1 pouces conçu pour une lecture claire des informations. Il permet d'ajuster la luminosité de l'affichage pour s'adapter aux différentes conditions de lumière, y compris le plein soleil.

Oui, l'afficheur i70s permet de personnaliser les pages favorites et l'affichage des données. Vous pouvez choisir parmi des mises en page prédéfinies comme :

Cap & vitesseProfondeur numériqueVitesse numériqueCadran de vitesseVent apparent & vitesse du vent apparentVous avez également la possibilité de créer, modifier, supprimer ou réorganiser des pages personnalisées pour afficher les informations qui vous intéressent le plus.

Pour l'entretien du pack i70s, il est recommandé d'effectuer des vérifications de routine et de nettoyer régulièrement les éléments suivants :

Le boîtier de l'afficheurL'écran d'affichageLe couvercle de protection solaireLes transducteurs (profondeur, vitesse, vent)Il est conseillé d'utiliser des produits de nettoyage doux et non abrasifs pour éviter d'endommager les surfaces.

Le pack i70s est conçu pour s'intégrer dans un réseau SeaTalk NG de Raymarine. Il est également entièrement compatible avec les systèmes basés sur le protocole NMEA 2000, permettant une communication fluide avec d'autres équipements électroniques à bord. Une connexion SeaTalk 1 est également possible via un adaptateur (non inclus dans le pack de base).

Le système i70s nécessite une alimentation électrique de 12VDC. Il est crucial de ne pas le connecter à une tension supérieure à cette spécification pour éviter tout dommage permanent au produit.

Non, il est impératif de NE PAS connecter cette unité à un système ayant une mise à la terre positive. Le produit doit être correctement mis à la terre conformément aux instructions fournies dans le manuel d'installation.

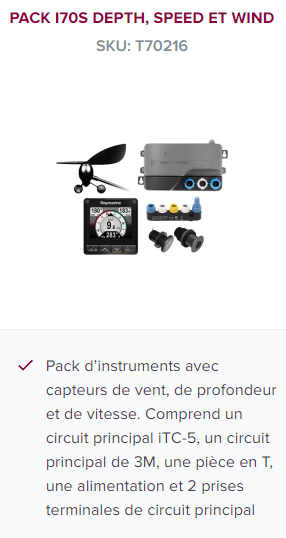

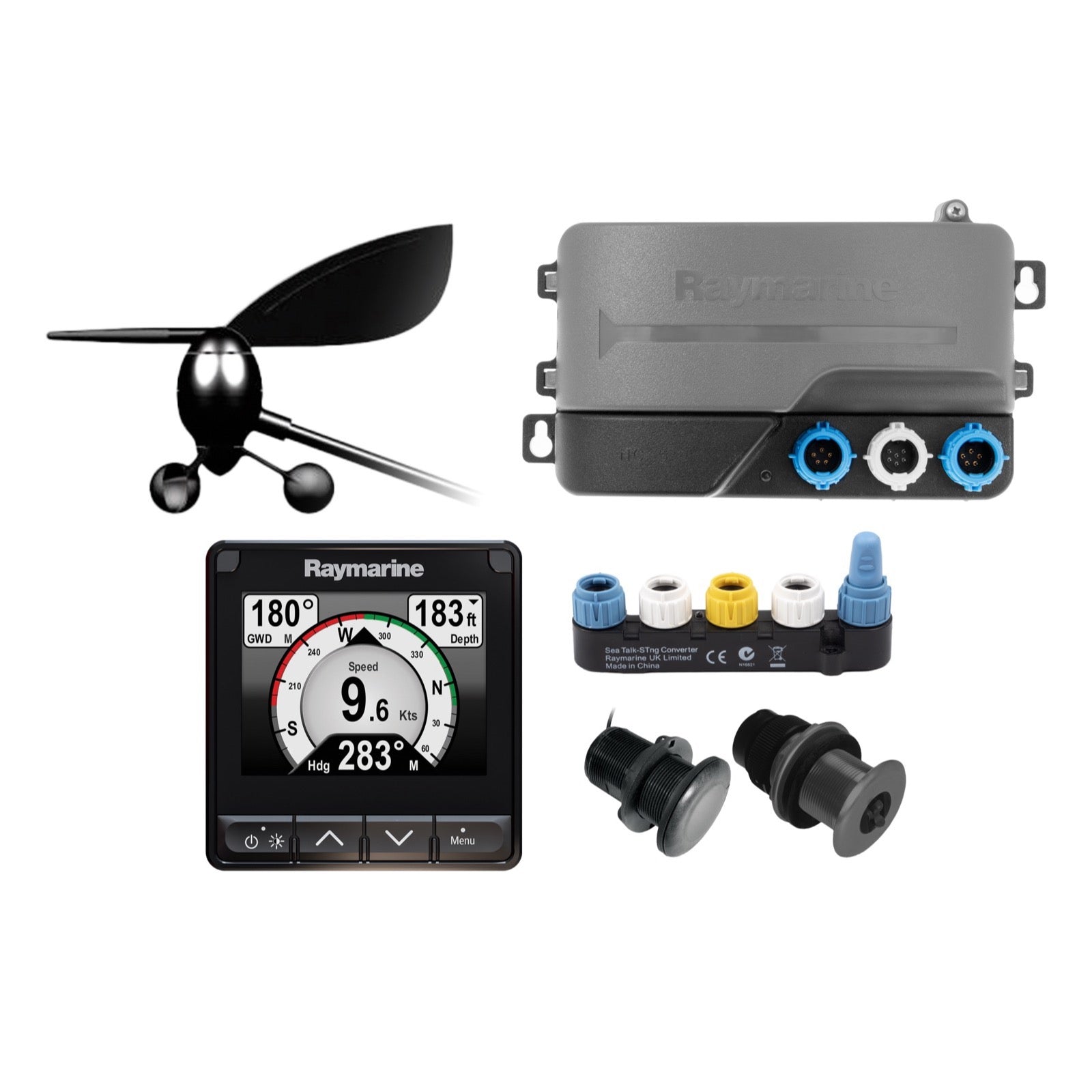

Ce pack inclut des capteurs de profondeur, de vitesse et de vent. L'afficheur i70s est compatible avec une large gamme de transducteurs Raymarine, notamment :

Les transducteurs intelligentsLes transducteurs DST (profondeur, vitesse, température)Les transducteurs de profondeur, de vitesse et de température séparésLes transducteurs de vent de type girouette ou RotavectaLes transducteurs RSW-SeriesIl peut également se connecter via une interface iTC-5 pour des capteurs analogiques.

L'installation de l'afficheur i70s doit prendre en compte plusieurs facteurs. Il doit être monté à une distance de sécurité du compas magnétique de votre bateau pour éviter les interférences. Les exigences générales d'emplacement, les angles de vision et les directives d'installation CEM (Compatibilité Électromagnétique) doivent également être respectées pour garantir des performances optimales et la sécurité.

Oui, il est essentiel de suivre les directives générales de câblage pour le système i70s. Cela inclut :

Le choix des types et longueurs de câbles appropriésLe respect des rayons de courbure des câblesL'utilisation de dispositifs de décharge de tractionL'assurance d'un blindage adéquat des câblesTous les câbles SeaTalk NG doivent être connectés correctement pour garantir le bon fonctionnement du système.

L'alimentation électrique du réseau SeaTalk NG est fournie par une connexion 12VDC. Un fusible en ligne est requis, et son calibre doit correspondre aux spécifications du système pour protéger l'équipement. Le point de connexion de l'alimentation doit être choisi avec soin pour assurer une distribution efficace du courant à tous les produits SeaTalk NG connectés.

Raymarine recommande fortement une installation certifiée par un installateur agréé Raymarine. Une installation certifiée peut donner droit à des avantages améliorés en matière de garantie du produit.

Les transducteurs inclus (profondeur, vitesse, vent) se connectent au réseau SeaTalk NG. Voici les méthodes de connexion :

Pour les transducteurs intelligents : une connexion directe au réseau SeaTalk NG est possible.Pour les transducteurs traditionnels : une interface comme l'iTC-5 peut être utilisée pour convertir les signaux analogiques en données numériques SeaTalk NG.Le manuel d'installation fournit des détails précis sur la connexion des fils des transducteurs.

Le montage de l'afficheur i70s implique généralement les étapes suivantes :

La dépose du plastron.La dépose du pavé de touches.La préparation de l'emplacement de montage (perçage si nécessaire).La fixation de l'unité.Le remontage du pavé de touches et du plastron.Des instructions détaillées avec un schéma de montage sont fournies dans le manuel d'installation.

Vous pouvez enregistrer la garantie de votre produit sur le site web officiel de Raymarine. Une installation certifiée par un installateur agréé Raymarine peut également offrir des avantages améliorés en matière de garantie.

Le poids du pack i70s Depth, Speed et Wind est de 5,83 kg. Le poids emballé est de 6,67 kg.

Oui, il est possible de mettre à jour le logiciel de l'afficheur i70s. Raymarine recommande de vérifier régulièrement leur site web pour obtenir les dernières versions logicielles afin de bénéficier des nouvelles fonctionnalités et améliorations. Les instructions pour vérifier les informations matérielles et logicielles, ainsi que pour effectuer les mises à jour, sont détaillées dans le manuel d'utilisation.

Oui, l'afficheur i70s permet une calibration détaillée des capteurs. Vous pouvez effectuer :

La calibration de la profondeur (incluant le décalage du transducteur).La calibration de la vitesse (calibration en un point, calibration par parcours de vitesse).La calibration de la température de l'eau.La calibration du vent (alignement du transducteur, ajustement de la vitesse du vent apparent).La calibration du compas.

Lors de l'installation de l'afficheur i70s, il est crucial de respecter une distance de sécurité minimale par rapport à tout compas magnétique à bord. Cette distance est spécifiée dans le manuel d'installation pour éviter les interférences qui pourraient affecter la précision du compas.
