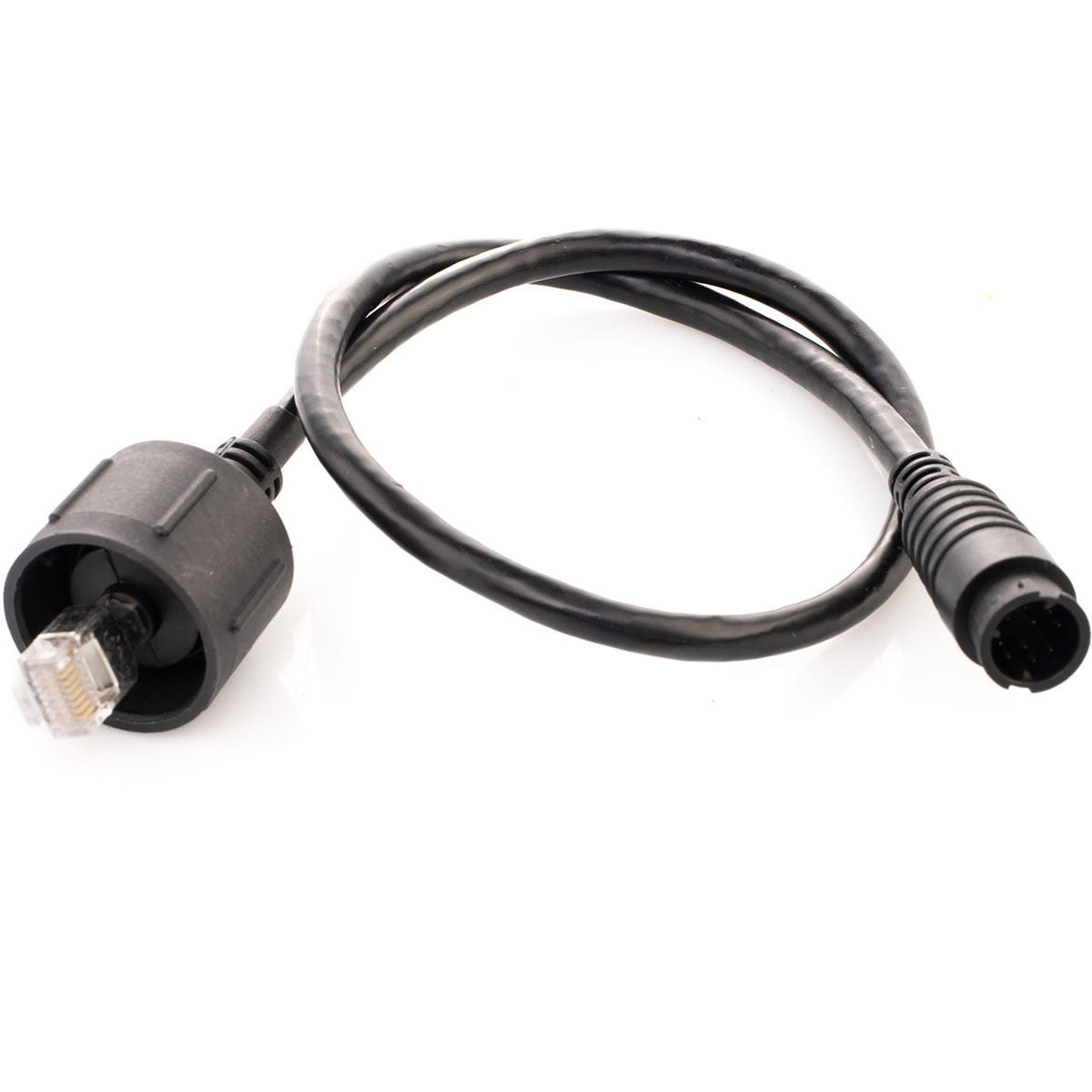

Adaptateur RayNet Mâle vers STHS Mâle pour DSM ou branchement MFD génération précédente à un câble RayNet Femelle

L'adaptateur A80272 est conçu pour connecter les modules sondeurs numériques (DSM) ou les écrans multifonctions (MFD) Raymarine de génération précédente qui possèdent une interface SeaTalkHS (STHS) femelle. Cela inclut notamment les MFD des séries C-Series Widescreen, E-Series Classic et E-Series Widescreen. Il permet de les intégrer à un réseau RayNet moderne.

Cet adaptateur sert à créer un pont de connectivité entre les équipements Raymarine plus anciens dotés d'une interface SeaTalkHS (STHS) femelle et les réseaux Ethernet marins RayNet plus récents. Il permet de brancher un appareil STHS (comme un DSM ou un MFD de génération précédente) à un câble réseau RayNet femelle, assurant ainsi la communication au sein du système de navigation.

L'adaptateur RayNet Mâle vers STHS Mâle A80272 est un composant passif. Cela signifie qu'il ne contient pas d'électronique active et ne traite pas le signal. Il assure uniquement la conversion physique des connectiques entre les deux normes Ethernet propriétaires de Raymarine (SeaTalkHS et RayNet).

Pour l'installation, le côté STHS Mâle de l'adaptateur se connecte directement à l'interface SeaTalkHS femelle de votre appareil de génération précédente (par exemple, un module sondeur numérique ou un MFD E-Series Classic). Le côté RayNet Mâle de l'adaptateur se branche ensuite à un câble réseau RayNet femelle, qui lui-même est connecté à votre réseau RayNet (par exemple, un MFD Axiom, eS Series ou gS Series).

Oui, c'est précisément l'une des utilisations principales de cet adaptateur. Il permet à un MFD moderne comme l'Axiom (qui utilise la connectivité RayNet) de communiquer avec un module sondeur numérique (DSM) Raymarine plus ancien qui est équipé d'une interface SeaTalkHS (STHS).

Non, cet adaptateur est spécifiquement conçu pour les réseaux Ethernet propriétaires de Raymarine, à savoir SeaTalkHS et RayNet. Il n'est pas compatible avec les réseaux SeaTalkNG ou NMEA 2000, car ces derniers utilisent des protocoles de communication et des types de connecteurs différents.

L'adaptateur A80272 est doté d'un connecteur RayNet mâle d'un côté et d'un connecteur SeaTalkHS (STHS) mâle de l'autre. Il est conçu pour s'interfacer avec un port STHS femelle sur l'appareil de génération précédente et un câble RayNet femelle du côté du réseau.

Non, l'adaptateur RayNet Mâle vers STHS Mâle A80272 est un composant passif et ne nécessite aucune alimentation électrique externe pour fonctionner. Il transmet les signaux de données directement entre les deux types de connecteurs.
