Cabo SeaTalk NG 0,4m

Ce câble est un câble d'embranchement (spur cable) pour le réseau SeaTalk NG de Raymarine. Il sert à connecter des instruments individuels, des capteurs ou des écrans au réseau dorsal (backbone).

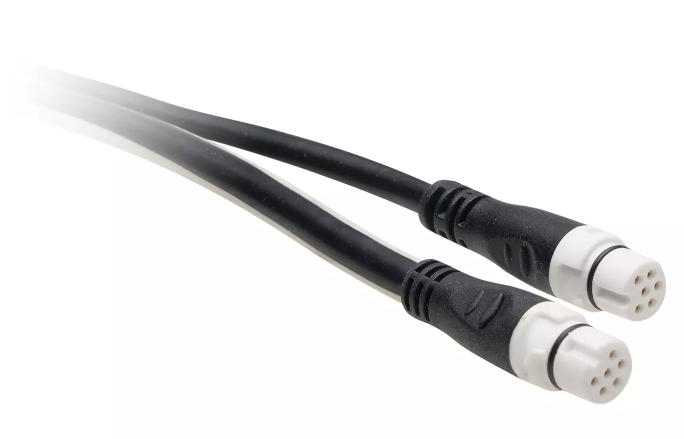

Les connecteurs de ce câble de dérivation sont de couleur blanche. Chez Raymarine, le code couleur blanc indique les câbles de dérivation (spur) reliant les appareils à la ligne principale du réseau SeaTalk NG.

Ce câble mesure exactement 0,4 mètre (soit 40 centimètres). C'est la plus courte longueur disponible dans la gamme, idéale pour des connexions rapprochées sans encombrer l'espace avec des boucles de câble inutiles.

Oui, ce câble est un câble d'embranchement (spur cable) avec des connecteurs blancs, conçu précisément pour brancher directement un instrument, un écran ou un capteur à la dorsale.

Oui, le protocole SeaTalk NG est basé sur le standard NMEA 2000 pour le transfert des données. Cependant, les fiches physiques étant spécifiques à Raymarine, un câble adaptateur SeaTalk NG vers DeviceNet sera nécessaire pour y relier directement des appareils d'autres marques.

Aucun outil n'est nécessaire. Les connecteurs SeaTalk NG sont équipés d'une bague de verrouillage rotative qui se serre facilement à la main, garantissant ainsi une connexion sécurisée et étanche.

Non, le câble d'embranchement SeaTalk NG est réversible. Les deux extrémités possèdent des connecteurs femelles identiques, vous pouvez donc le brancher dans n'importe quel sens entre votre appareil et votre connecteur en T ou bloc de dérivation.

Il est fortement déconseillé de couper ou de modifier un câble SeaTalk NG. Cela détruirait son étanchéité, annulerait sa fiabilité et pourrait modifier l'impédance du réseau, entraînant des pertes de données. Utilisez plutôt des passe-coques adaptés à la taille des connecteurs.

Oui, le système de connexion SeaTalk NG de Raymarine est conçu pour l'environnement marin. Une fois correctement branché et la bague de verrouillage serrée, la connexion est totalement étanche et protégée contre les embruns et l'humidité.

Non. Ce câble est un câble de dérivation (Spur) conçu uniquement pour relier un instrument au réseau (connecteurs blancs). Pour relier deux blocs de 5 voies entre eux, il faut impérativement utiliser un câble de dorsale (Backbone) avec des connecteurs bleus (ex: A06033).

Ce câble transporte physiquement les données du réseau SeaTalk NG. Pour intégrer des appareils de l'ancienne génération SeaTalk 1 sur ce réseau, vous devrez utiliser un kit convertisseur SeaTalk 1 vers SeaTalk NG spécifique.

Si la distance entre vos deux points de connexion est supérieure à 0,4m, vous devez opter pour un câble dorsal plus long. Raymarine propose ces câbles en plusieurs longueurs, notamment en 1m, 3m, 5m, 9m et 20m.

Ce câble est très léger, il pèse environ 100 grammes (0,1 kg), ce qui facilite son maintien et son installation derrière les cloisons ou sous les ponts sans nécessiter de fixations lourdes.

Il ne faut jamais plier un câble de données à angle droit. Vous devez respecter un rayon de courbure minimum (de 10 centimètres pour les câbles SeaTalk NG) pour ne pas casser les fils internes ou endommager le blindage du câble.

Non, ce câble sert uniquement à prolonger la dorsale. Un réseau SeaTalk NG nécessite obligatoirement deux terminaisons réseau (bouchons bleus), placées à chaque extrémité de la dorsale, pour fonctionner correctement.

Oui, ce câble est un câble de dérivation (Spur) blanc, il est donc spécifiquement conçu pour être branché sur les connecteurs blancs des blocs en T ou des répartiteurs SeaTalk NG.

Non, la référence A06038 inclut uniquement le câble d'embranchement de 0,4m. Les connecteurs en T, les blocs de dérivation et les terminaisons doivent être achetés séparément selon les besoins de votre installation.

Si vous souhaitez allonger la ligne principale de votre réseau entre deux répartiteurs, il vous faut un câble dorsal (bleu). Si vous souhaitez relier un appareil (écran, capteur) à la ligne principale, il vous faut ce câble d'embranchement (blanc).

Bien que le câble dorsal transporte l'alimentation électrique (12V) tout au long du réseau, il ne sert pas à injecter le courant depuis la batterie. Pour cela, vous devez utiliser un câble d'alimentation SeaTalk NG dédié (rouge).

Les équipements Garmin ou B&G utilisent des connecteurs NMEA 2000 standards (DeviceNet). Pour les relier à votre dorsale SeaTalk NG, vous ne pouvez pas utiliser ce câble directement. Il vous faudra un câble adaptateur SeaTalk NG vers DeviceNet (femelle ou mâle).
