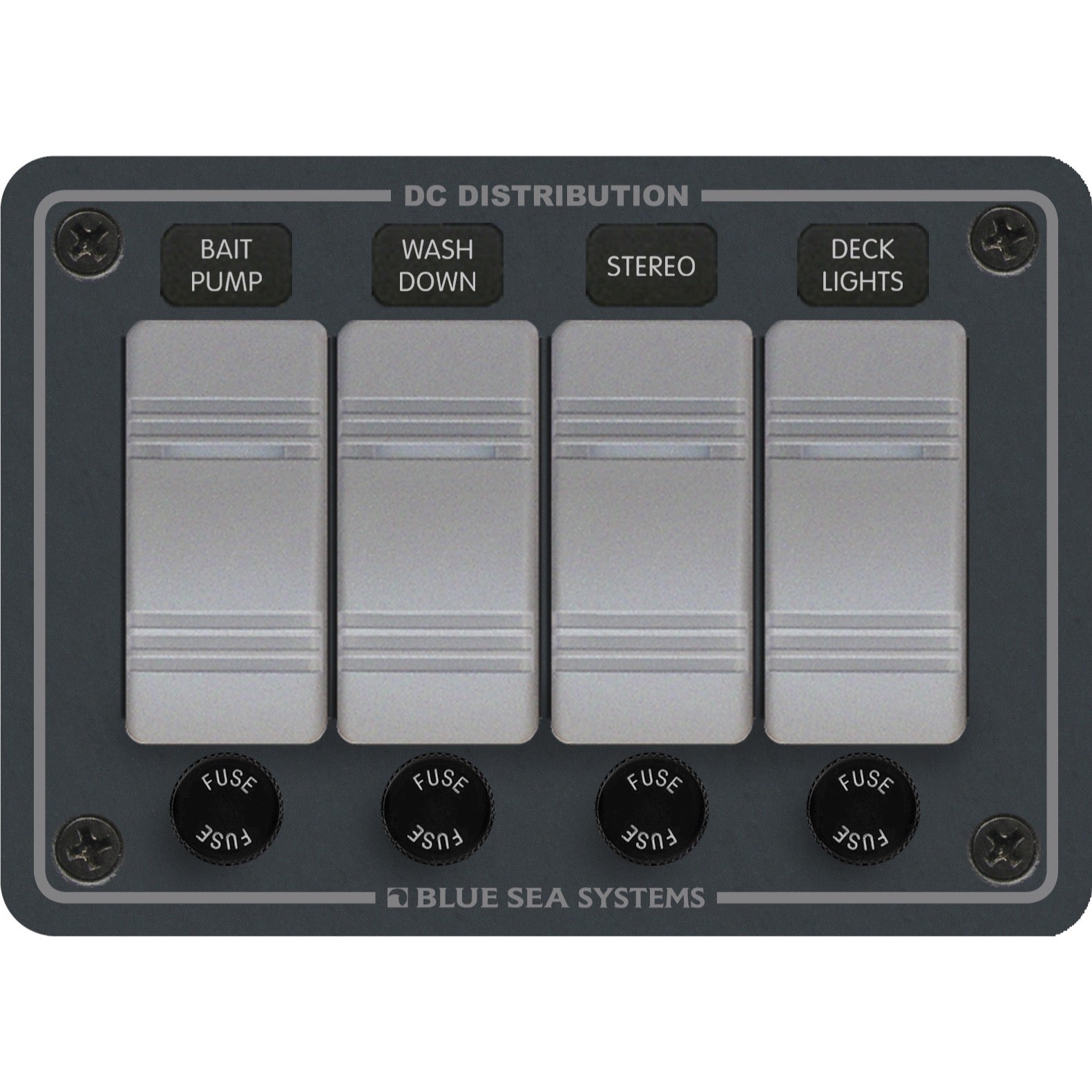

Contura Water Resistant 12V DC Panel - 4 Position - Contura Water Resistant 12V DC Panel - 4 Position

Kostenloser Versand ab 300€ in der EU
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Blue Sea Systems

8262-BSS

Wasserdichter BLUE SEA Contura 12 V DC - 4-fach Schalttafel

Le panneau DC BLUE SEA Contura 4 positions (PN 8262) est conçu pour la distribution électrique 12V ou 24V en environnement marin. Résistant aux embruns et immersions momentanées, il intègre quatre interrupteurs Contura avec LED et fusibles AGC 15A. Ce modèle compact, issu de la gamme Contura, est idéal pour les applications au-dessus du pont, mais ses interrupteurs ne sont pas "ignition proof", le rendant inadapté aux zones de vapeurs inflammables. Il est livré avec un joint d'étanchéité, des fusibles et un jeu d'étiquettes.

Prix publicBénéficier du tarif pro

208,80€

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenloser Versand ab 300€ in der EU
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Produkttyp	Panneau de distribution
Couleur de l'actionneur	Noir
Style d'actionneur	Bascule
Alarm-Ausgang	false
Grade d'aluminium	5052-H32
Stromstärke	15
Rétroéclairé	Oui
Type de disjoncteur	Fusibles
Anschlusstyp	Bornes à fusibles AGC/MDL
Compatible CZone	false
Abmessungen (B x H x T)	133.40 x 95.30 x 69.90
Final Panel Finish	Polyuréthane texturé graphite bi-composant
Firmware-Update-Unterstützung	false
Fuse Dimensions Imperial	1-1/4 x 1/4
Fuse Dimensions Metric	31.75 x 6.35
Sicherungstyp	AGC (rapide), MDL (lent)
Gehäusematerial	Alliage d'aluminium
Included Breakers	0.0
Included Labels	60 étiquettes
Installationstyp	Encastré
IP-Schutzart	Résistant à l'eau
Voyant lumineux	true
Compatible MasterBus	false
Material Thickness Mm	2.54
Max Amperage	45.0
Konformität mit Militärstandards	Mil Spec C-5541C
Montagetyp	Encastré
Nennspannung	12V / 24V
Betriebsspannungsbereich	12V - 24V DC
Couleur du panneau	Graphite
Panel Material	Alliage d'aluminium 5052-H32
Positions	4.0
Primary Finish Treatment	Traitement chimique selon Mil Spec C-5541C
Produktverwendung	Panneau de distribution d'énergie DC pour applications marines
Type de produit	Tableau électrique
Fonction de l'interrupteur	ON-OFF

Accessoires

12/24V Dual USB 4.8A Chargers - Switch Mount - 12/24V Dual USB 4.8A Chargers - Switch Mount

Dual-USB-Ladegerät 12/24 V 4,8 A – Für Schaltermontage

69,26€

Geschäft

Jeu de 60 étiquettes noires - Black 60 Label Set

Set mit 60 schwarzen Etiketten

14,98€

Geschäft

Dash Socket 12V DC with Watertight Cap - Dash Socket 12V DC with Watertight Cap

12-V-DC-Bordsteckdose mit abgedichtetem Deckel

18,86€

Geschäft

12/24V Dual USB 2.1A Charger - 12/24V Dual USB 2.1A Charger

Doppel-USB-Ladegerät 12/24 V 2,1 A

40,39€

Geschäft

12/24V DC Dual USB Charger 4.8A with Intelligent Device Recognition - 12/24V DC Dual USB Charger 4.8A with Intelligent Device Recognition

Doppel-USB-Ladegerät 12/24 V DC 4,8 A mit intelligenter Geräteerkennung

70,92€

Geschäft

Bus Bar commun 150 A - 20 bornes avec couvercle - Common 150A BusBar - 20 Gang with Cover

Sammelschiene 150 A - 20 Pole mit Deckel

46,92€

Geschäft

Mini barre omnibus commune 100A - 5 gangs avec couvercle - Common 100A Mini BusBar - 5 Gang with Cover

Mini-Stromschiene 100 A – 5-polig mit Abdeckung

24,91€

Geschäft

Bornier 30A 10 circuits - Terminal Block 30A - 10 Circuit

30A 10-Schaltkreis-Anschlussklemme

15,91€

Geschäft

Kabelverschraubung CableClam 0,68"

32,18€

Geschäft

Interrupteur de batterie série m 300A rouge unipolaire - m-Series Mini On-Off Battery Switch with Knob - Red

Batterie-Trennschalter Serie m 300 A rot einpolig

55,72€

Geschäft

Description détaillée

Entwickelt für die elektrische Verteilung in maritimen Umgebungen bietet die wasserfeste BLUE SEA Contura 4-fach DC-Schalttafel (Art.-Nr. 8262) eine zuverlässige Steuerung Ihrer 12-V- oder 24-V-Stromkreise. Hergestellt aus 2,54 mm (0,100") starker Aluminiumlegierung 5052-H32, verfügt sie über eine chemische Oberflächenbehandlung nach militärischer Spezifikation C-5541C und eine zweikomponentige, strukturierte Polyurethan-Beschichtung in Graphitoptik für hohe Haltbarkeit unter maritimen Bedingungen.

Schutz und Schaltungsanzeige

Diese Schalttafel integriert vier ON-OFF-Schalter vom Typ Contura, jeweils kombiniert mit einem Sicherungshalter für AGC-Sicherungen (Schnellauslösung) und MDL-Sicherungen (Träge) mit den Abmessungen 3,175 cm x 0,635 cm (1-1/4" x 1/4"). AGC-Sicherungen mit 15 Ampere sind bereits werkseitig installiert. Jeder Schalter verfügt über eine integrierte LED-Anzeige mit einer Lebensdauer von 100.000 Stunden (bei halber Lebensdauer), die den Zustand des Stromkreises sichtbar macht. Die maximale Belastbarkeit der Schalter und Sicherungshalter beträgt 20 Ampere bei 12 Volt und 15 Ampere bei 24 Volt. Die Gesamtstromstärke des Paneels darf 45 Ampere nicht überschreiten.

Wasserdichte Konstruktion und Integration

Die BLUE SEA Contura 4-fach Schalttafel ist speziell für den Einsatz über Deck ausgelegt und widersteht typischen Wassereinwirkungen wie Salzwassergischt, Regen, Hochdruckreinigung und kurzzeitigen Untertauchungen. Die Außenabmessungen betragen 133,40 x 95,30 mm (5-1/4" x 3-3/4") bei einer Tiefe von 69,90 mm (2-3/4"). Eine Dichtung und Montageschrauben sind im Lieferumfang enthalten, um eine dichte und sichere Installation zu gewährleisten. Im Gegensatz zu anderen Schalttafeln mit "ignition protected"-Zertifizierung darf dieses Modell nicht in explosionsgefährdeten Bereichen wie Benzinmotorenräumen oder Batterieräumen installiert werden, da seine Schalter nicht zündfunkenfrei sind. Die Art.-Nr. 8262 ist eine kompaktere Version der Art.-Nr. 8261 (8-fach) und richtet sich an Installationen mit geringerem Schaltungsbedarf bei gleicher Widerstandsfähigkeit und Leistung. Sie ist nach CE und IP66 zertifiziert und entspricht damit den europäischen Normen für Gesundheit, Sicherheit und Umweltschutz sowie dem Schutz vor Staub und starkem Wasserstrahl.

Documentations

Type	Nom
	EN - Instructions - Contura Water Resistant 12V DC Panel - 4 Position
	EN - Cutout Templates - Contura Water Resistant 12V DC Panel - 4 Position

Avis de l'expert

« Analyse du panneau DC BLUE SEA Contura 4 positions pour environnements marins »

Le panneau DC BLUE SEA Contura 4 positions (PN 8262) s'impose comme une solution pertinente pour l'ajout ou la refonte de circuits électriques auxiliaires sur des embarcations de taille moyenne ou des annexes. Sa conception compacte, avec quatre interrupteurs, le rend idéal pour des applications spécifiques comme le contrôle de l'éclairage de pont, des pompes de cale secondaires, ou des équipements de navigation essentiels sur un flybridge ou dans un cockpit ouvert. Sa résistance aux embruns, à la pluie et aux lavages au jet, attestée par sa conception "water resistant" et l'inclusion d'un joint d'étanchéité, garantit une fiabilité en extérieur.

L'installation de ce panneau est facilitée par des centres de montage clairs et un schéma de câblage direct. Il est crucial de suivre les recommandations de dimensionnement des câbles fournies par BLUE SEA, notamment pour le fil d'alimentation principal et les circuits de dérivation, afin d'assurer une chute de tension minimale et une protection adéquate. Une attention particulière doit être portée à son positionnement : les interrupteurs de ce modèle n'étant pas "ignition proof", ce panneau ne doit en aucun cas être installé dans des zones à risque d'accumulation de vapeurs inflammables, comme les compartiments moteurs à essence ou les compartiments de batteries. Pour ces applications, il est impératif de se tourner vers des panneaux spécifiquement certifiés "ignition protected", souvent dotés de disjoncteurs plutôt que de fusibles en verre pour une meilleure sécurité.

Comparé à son homologue de 8 positions (PN 8261), le 8262 offre une empreinte réduite, ce qui est un avantage dans les espaces limités. Il se distingue par sa robustesse structurelle grâce à son alliage d'aluminium et sa finition polyuréthane, des caractéristiques essentielles pour la longévité en milieu marin. Il constitue un choix fiable pour étendre les capacités de distribution DC là où seulement quelques circuits supplémentaires sont nécessaires, sans compromettre la qualité, avec des certifications CE et IP66 confirmant sa robustesse.

Durabilité

Facilité d'installation

Rapport performance / prix

Pièces de rechange

Set mit 60 schwarzen Etiketten

14,98€

Geschäft

Botte de disjoncteur à bouton-poussoir de réinitialisation Noir - Push Button Reset Only Circuit Breaker Boot - Black

Schwarz-Druckknopf-Leistungsschalter-Stiefel

7,78€

Geschäft

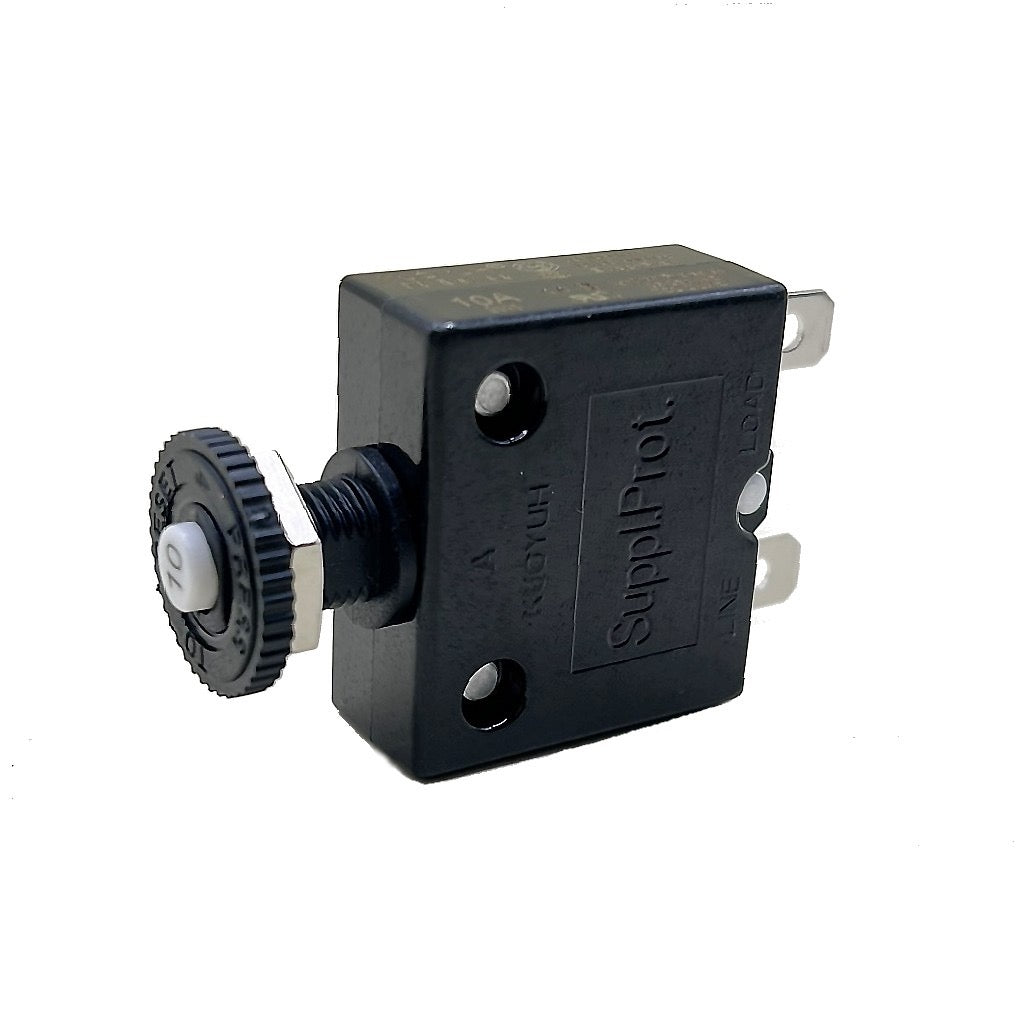

Bouton-poussoir de réinitialisation uniquement. Disjoncteur à connexion rapide (10A) - Push Button Reset Only Quick Connect Circuit Breaker - 10 Amps

Nur Reset-Taster. Schnellanschluss-Sicherung (10 A)

9,67€

Geschäft

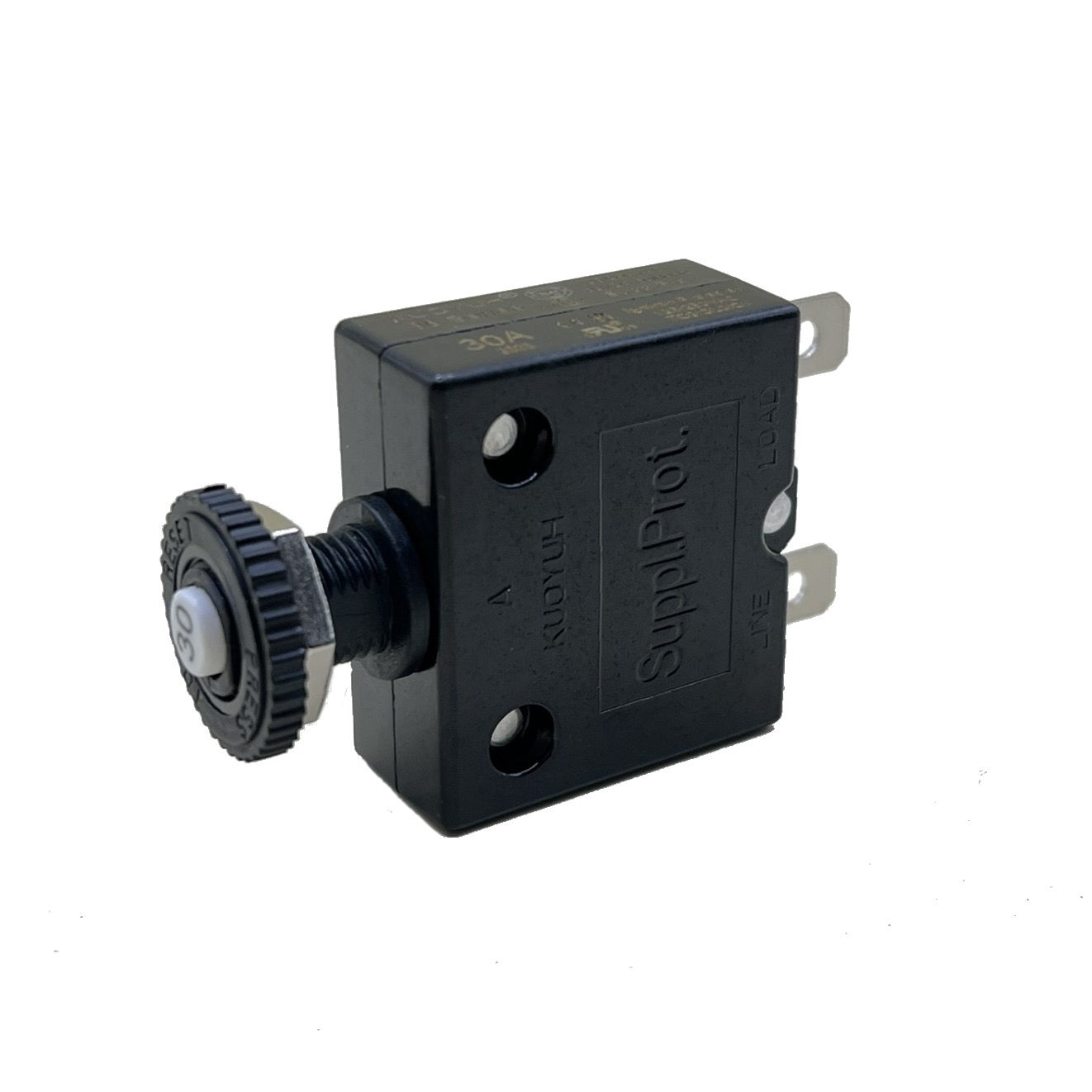

Bouton-poussoir de réinitialisation uniquement. Disjoncteur à connexion rapide (30A) - Push Button Reset Only Quick Connect Circuit Breaker - 30 Amps

Nur Reset-Taster. Schnellanschluss-Sicherung (30A)

9,84€

Geschäft

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Wasserdichter BLUE SEA Contura 12 V DC - 4-fach Schalttafel

208,80€

Complétez votre installation avec des

Équipements complémentaires

Mini ampèremètre OLED- Max 100A - Mini OLED Ammeter - Yellow

Blue Sea Systems

Mini OLED-Amperemeter - Max 100A

Ref : 1732B-BSS

140,18€

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - ST Blade Fuse Block - 12 Circuits with Negative Bus and Cover

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - Dimensioned Drawing

Blue Sea Systems

Sicherungskasten ST Blade – 12 Kreise mit Minusbus und Deckel

Ref : 5026B-BSS

95,40€

Bloc de fusibles à lame ST - 6 circuits avec bus négatif et couvercle - ST Blade Fuse Block - 6 Circuits with Negative Bus and Cover

Bloc de fusibles à lame ST - 6 circuits avec bus négatif et couvercle - Dimensioned Drawing

Blue Sea Systems

Sicherungskasten ST Blade – 6 Kreise mit Minusbus und Deckel

Ref : 5025B-BSS

76,32€

Bloc de fusibles résistant à l'eau ST-Blade - ST-Blade Water-Resistant Fuse Block

Bloc de fusibles résistant à l'eau ST-Blade - Dimensioned Drawing

Blue Sea Systems

Wasserbeständiger ST-Blade Sicherungsblock

Ref : 5056-BSS

75,43€

Bloc-fusible terminal MRBF - 30 à 300 A - MRBF Terminal Fuse Block - 30 to 300A

Bloc-fusible terminal MRBF - 30 à 300 A - Mounting Diagram

Blue Sea Systems

MRBF-Sicherungshalter - 30 bis 300 A

Ref : 5191B-BSS

47,66€

Fusible terminal MRBF 100A - MRBF Terminal Fuse - 100A

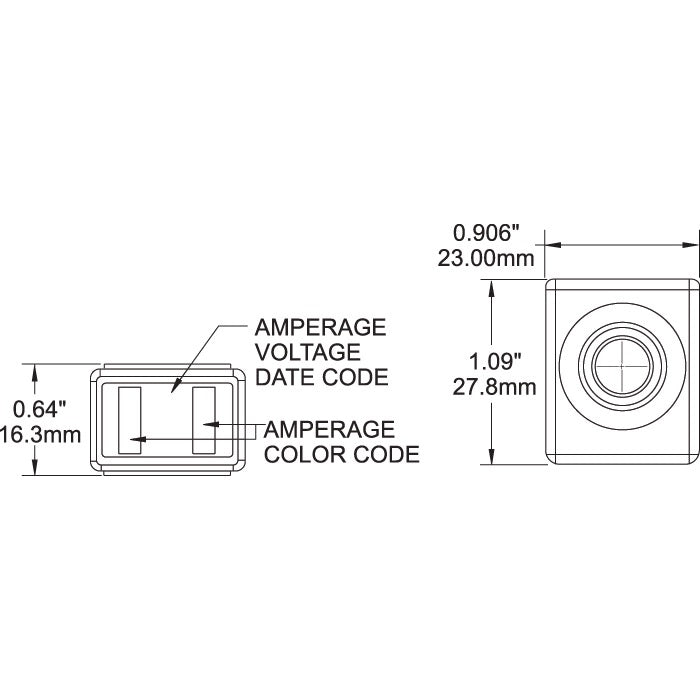

Fusible terminal MRBF 100A - Dimension Drawing

Blue Sea Systems

MRBF-Sicherung 100 A

Ref : 5183B-BSS

27,50€

Porte fusible ANL 35-300A avec couvercle - ANL Fuse Block with Insulating Cover - 35 to 300A

Porte fusible ANL 35-300A avec couvercle - Dimensioned Drawing

Blue Sea Systems

Sicherungshalter ANL 35–300 A mit Deckel

Ref : 5005B-BSS

43,13€

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - ML-ACR Automatic Charging Relay with Manual Control - 12V DC 500A

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - Wiring Diagram

Blue Sea Systems

Automatisches Lade-Relais ML-ACR mit manueller Steuerung – 12 V DC 500 A

Ref : 7622B-BSS

434,88€

Coupe batterie On-Off robuste série HD avec AFD - HD-Series Heavy Duty On-Off Battery Switch with AFD

Coupe batterie On-Off robuste série HD avec AFD - Mounting Diagram

Blue Sea Systems

Robuster Ein-/Ausschalter der HD-Serie mit AFD

Ref : 3001B-BSS

177,12€

Questions fréquentes

Besoin d'aide ? Contactez-nous

De quel matériau est fabriqué le panneau de distribution BLUE SEA Contura 4 positions ?

Le panneau est fabriqué en alliage d'aluminium 5052-H32 d'une épaisseur de 2,54 mm (0,100”).

Quelles sont les dimensions exactes de ce panneau électrique ?

Les dimensions hors tout du panneau sont de 133,40 mm x 95,30 mm (5-1/4” x 3-3/4”). Sa profondeur est de 69,90 mm (2-3/4”).

Le panneau BLUE SEA Contura 4 positions est-il résistant à l'eau ?

Oui, ce panneau est spécifiquement conçu pour résister aux expositions à l'eau courantes dans les applications au-dessus du pont, incluant les embruns salins, la pluie, les lavages au jet et les immersions momentanées.

Quels types de fusibles sont utilisés avec ce panneau de contrôle ?

Les porte-fusibles acceptent les fusibles en verre AGC (à action rapide) et MDL (à action lente) de 3,175 cm x 0,635 cm (1-1/4” x 1/4”). Des fusibles AGC de 15 ampères sont fournis et installés.

Quelle est la capacité maximale en ampères pour chaque interrupteur et porte-fusible ?

Chaque interrupteur et porte-fusible a une capacité maximale de 20 ampères pour un système 12 volts et de 15 ampères pour un système 24 volts.

Quelle est l'intensité cumulée maximale que l'ensemble du panneau peut supporter ?

L'intensité cumulée maximale pour l'ensemble du panneau de distribution est de 45 ampères.

Le panneau est-il compatible avec les systèmes électriques de 24 volts ?

Oui, le panneau est conçu pour fonctionner avec des systèmes 12 ou 24 volts DC.

Les interrupteurs du panneau sont-ils équipés d'un indicateur d'état ?

Oui, chaque interrupteur est équipé d'un indicateur LED intégré. Ces LED sont conçues pour une durée de vie de 100 000 heures (à mi-vie) et permettent de visualiser l'état du circuit.

Le panneau est-il livré avec des étiquettes pour identifier les circuits ?

Oui, 60 étiquettes de base sont fournies pour vous permettre d'identifier et de personnaliser les différents circuits du panneau.

Quelle est la finition appliquée sur le panneau BLUE SEA Contura ?

Le panneau bénéficie d'un traitement chimique conforme à la spécification militaire C-5541C et d'une finition en polyuréthane texturé graphite bi-composant, assurant une durabilité face aux conditions marines.

Quelles précautions de sécurité dois-je prendre avant d'installer le panneau ?

Avant toute installation, il est impératif de déconnecter le câble positif principal de toutes les batteries et de débrancher le cordon d'alimentation CA du bateau. Cela élimine le risque de court-circuit pendant l'installation et le risque d'électrocution lié au câblage CA.

Y a-t-il des emplacements où ce panneau ne doit pas être installé ?

Oui, le panneau ne doit pas être installé dans des environnements explosifs, tels que les compartiments moteurs à essence ou les compartiments de batterie, car les interrupteurs ne sont pas protégés contre l'allumage des vapeurs.

Comment puis-je assurer l'étanchéité du panneau lors de son montage ?

Un joint d'étanchéité est inclus et doit être positionné entre le panneau et la surface de montage. Il est essentiel de visser fermement le panneau pour garantir une étanchéité adéquate si la face avant est exposée à l'eau.

Quelle taille de fil est recommandée pour l'alimentation positive principale du panneau ?

Il est recommandé de dimensionner le fil d'alimentation positif pour la pleine capacité du panneau, soit 45 ampères. Dans la plupart des cas, cela nécessitera au moins un fil de calibre 8 AWG pour une longueur de circuit de 3 mètres (10 pieds) entre le panneau et les batteries dans les systèmes 12 volts, en visant une chute de tension de 3%.

Comment connecter le fil d'alimentation négatif des indicateurs LED ?

Utilisez un fil de calibre 16 AWG pour connecter le fil d'alimentation négatif des LED (généralement jaune) au bus négatif DC de votre système.

Comment dimensionner les fils pour les circuits de dérivation individuels ?

La taille appropriée du fil pour chaque circuit de dérivation doit être déterminée en calculant l'ampérage maximal soutenu du circuit et sa longueur. Il est recommandé de viser une chute de tension de 3% pour les éléments essentiels à la sécurité (comme les feux de navigation, les soufflantes de cale, l'électronique) et de 10% pour les autres charges (comme les lumières de cabine ou les pompes à appâts).
