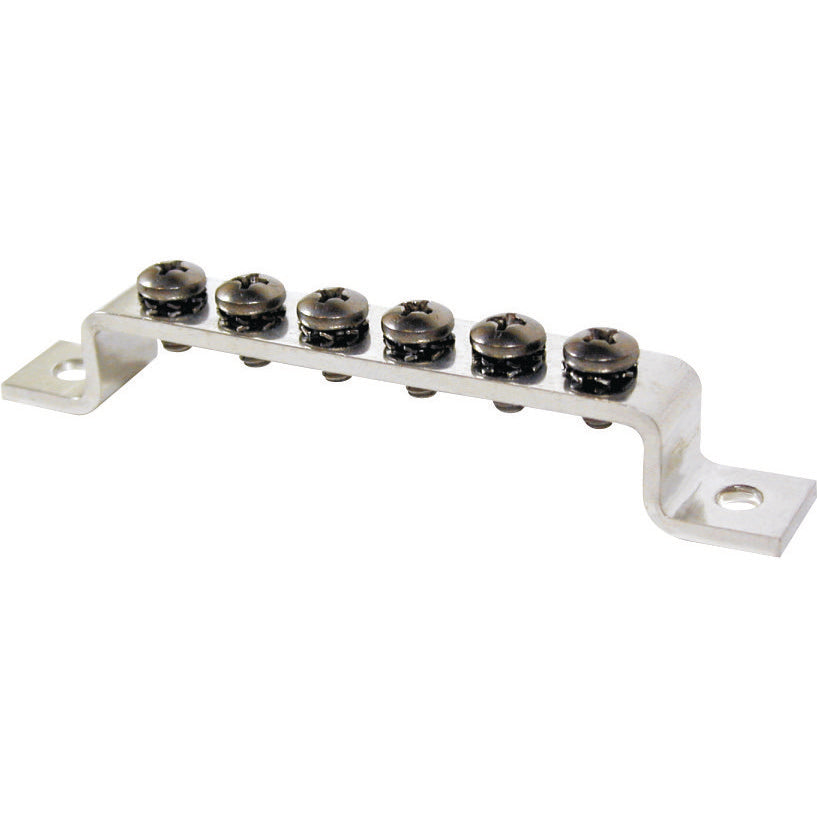

Mini-Sammelschiene für gemeinsame Masse 100 A – 6 Anschlüsse

Une barre omnibus de masse commune est un point de connexion centralisé pour tous les fils de masse (négatifs) des différents équipements électriques d'un bateau ou d'un véhicule. Elle permet d'organiser et de simplifier le câblage, en regroupant les connexions de masse en un seul endroit, ce qui facilite le dépannage et améliore la fiabilité du système électrique.

Cette mini barre omnibus est conçue pour supporter un courant cumulé maximal de 100 ampères (A). Il est important de ne pas dépasser cette valeur pour garantir la sécurité et le bon fonctionnement de votre installation électrique.

Cette barre omnibus est équipée de 6 bornes, ce qui vous permet de connecter jusqu'à six circuits de masse différents à un point commun.

La certification ISO 8846, délivrée par l'International Marine Certification Institute (IMCI), garantit que cette barre omnibus est protégée contre l'inflammation des gaz inflammables environnants. Cette caractéristique est cruciale pour la sécurité des installations électriques marines, car elle réduit les risques d'incendie ou d'explosion à bord, en conformité avec la Directive sur les embarcations de plaisance 94/25/CE.

Oui, absolument. Ce produit est certifié ISO 8846 par l'IMCI et répond aux exigences de la Directive sur les embarcations de plaisance 94/25/CE (telle que modifiée par 2003/44/CE), ce qui atteste de sa conformité et de sa sécurité pour les applications nautiques.

Une organisation améliorée du câblage de masse.Une fiabilité accrue du système électrique.Une facilité de dépannage et de maintenance grâce à la centralisation des connexions.Une sécurité renforcée grâce à sa certification marine contre l'inflammation des gaz.Une solution compacte et peu encombrante, idéale pour les espaces limités.

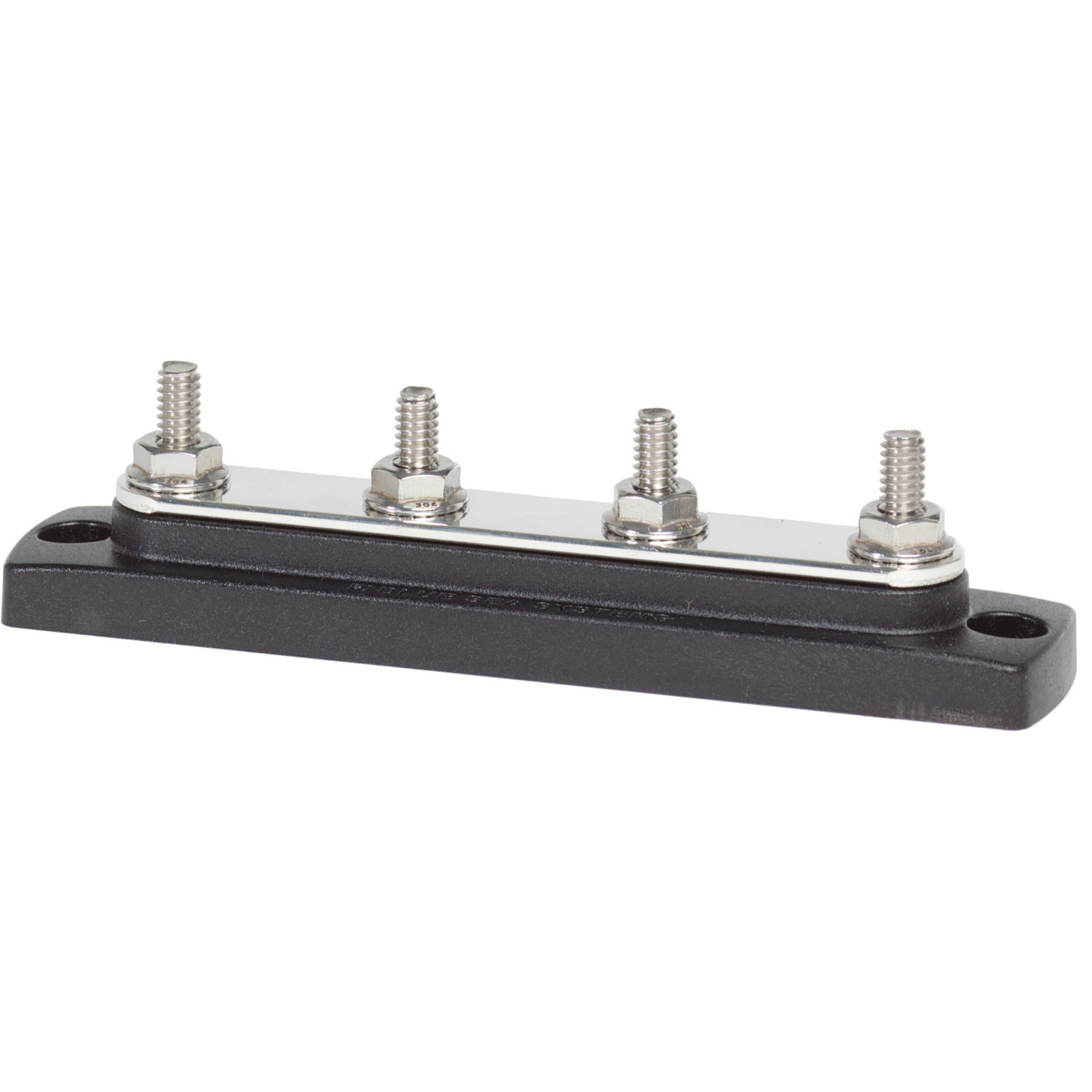

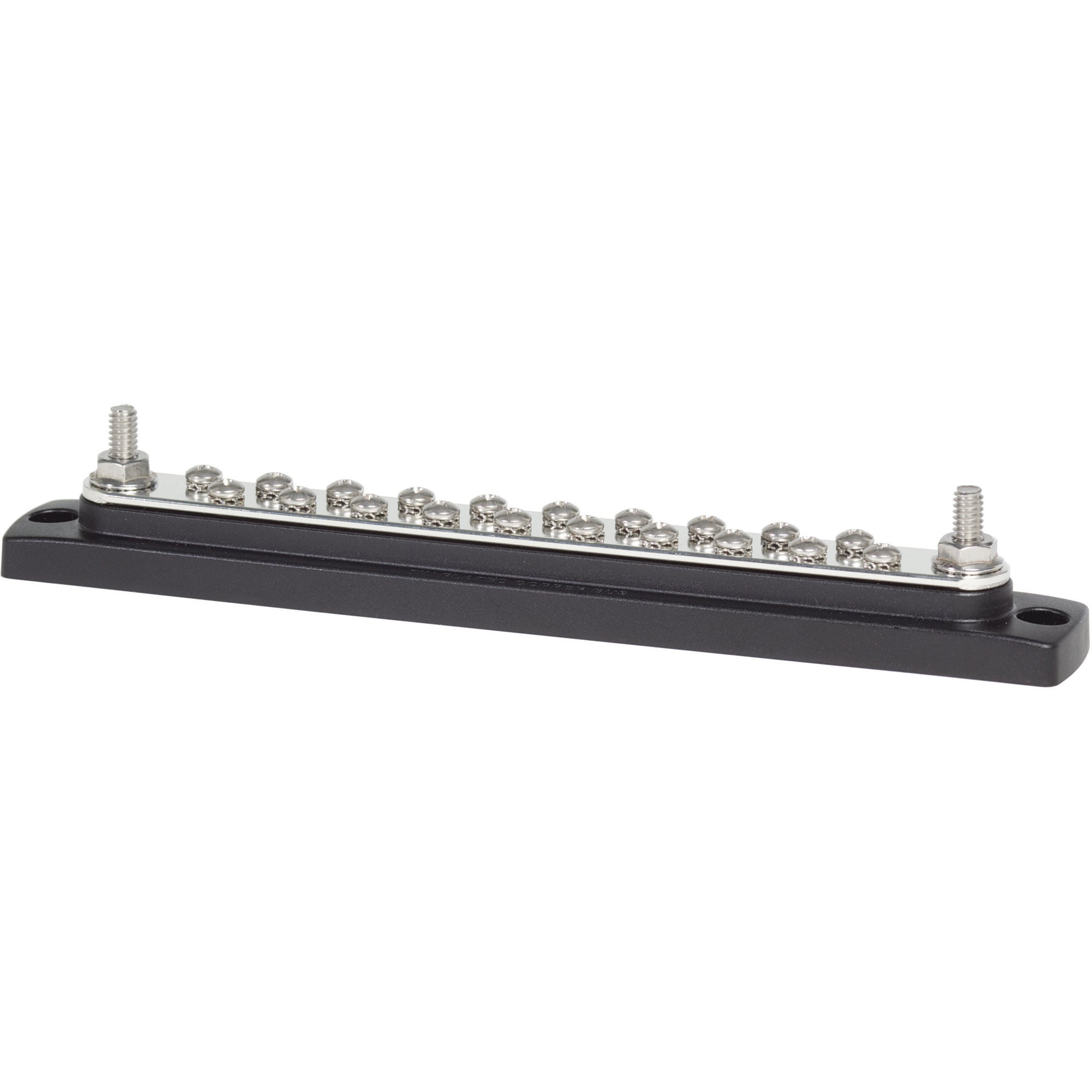

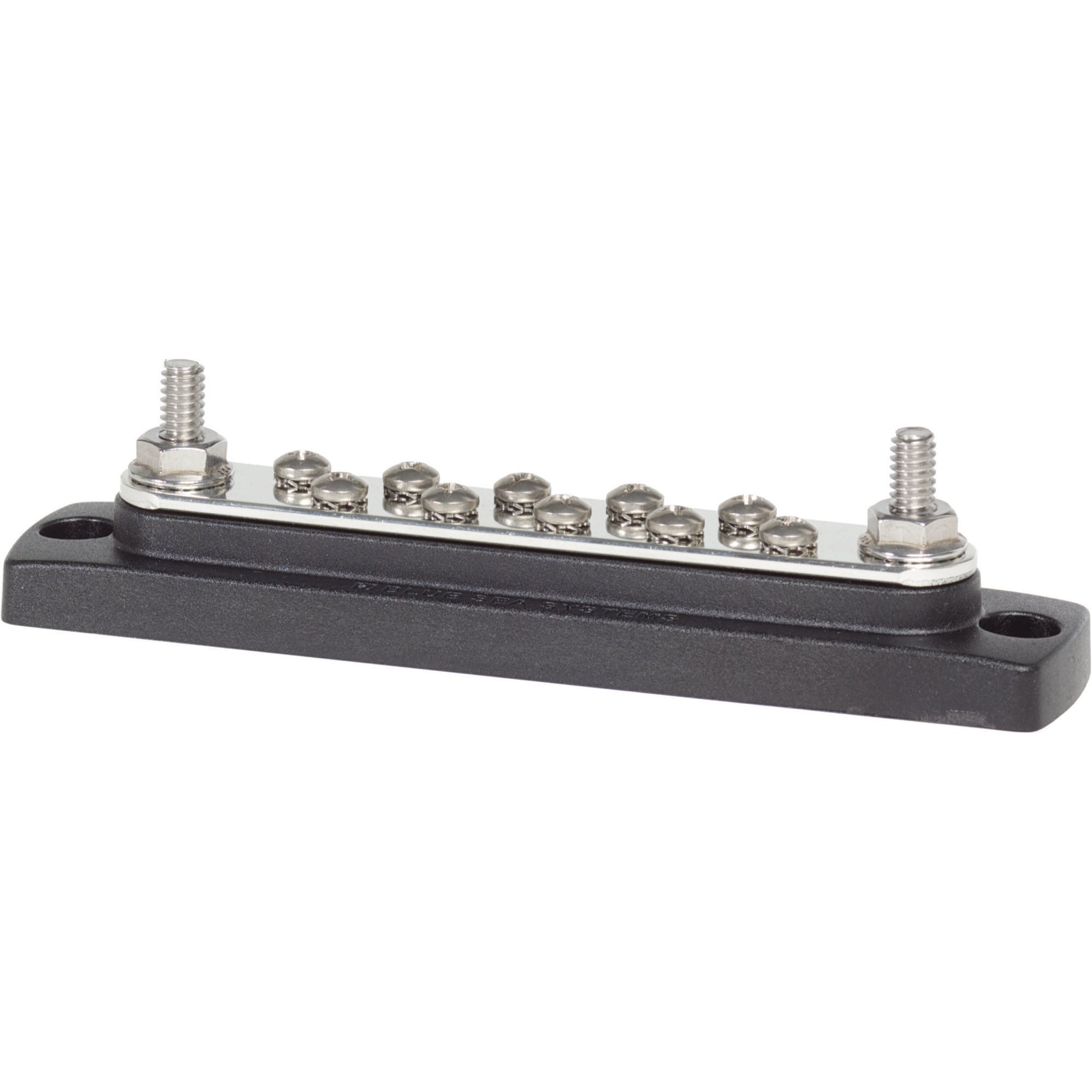

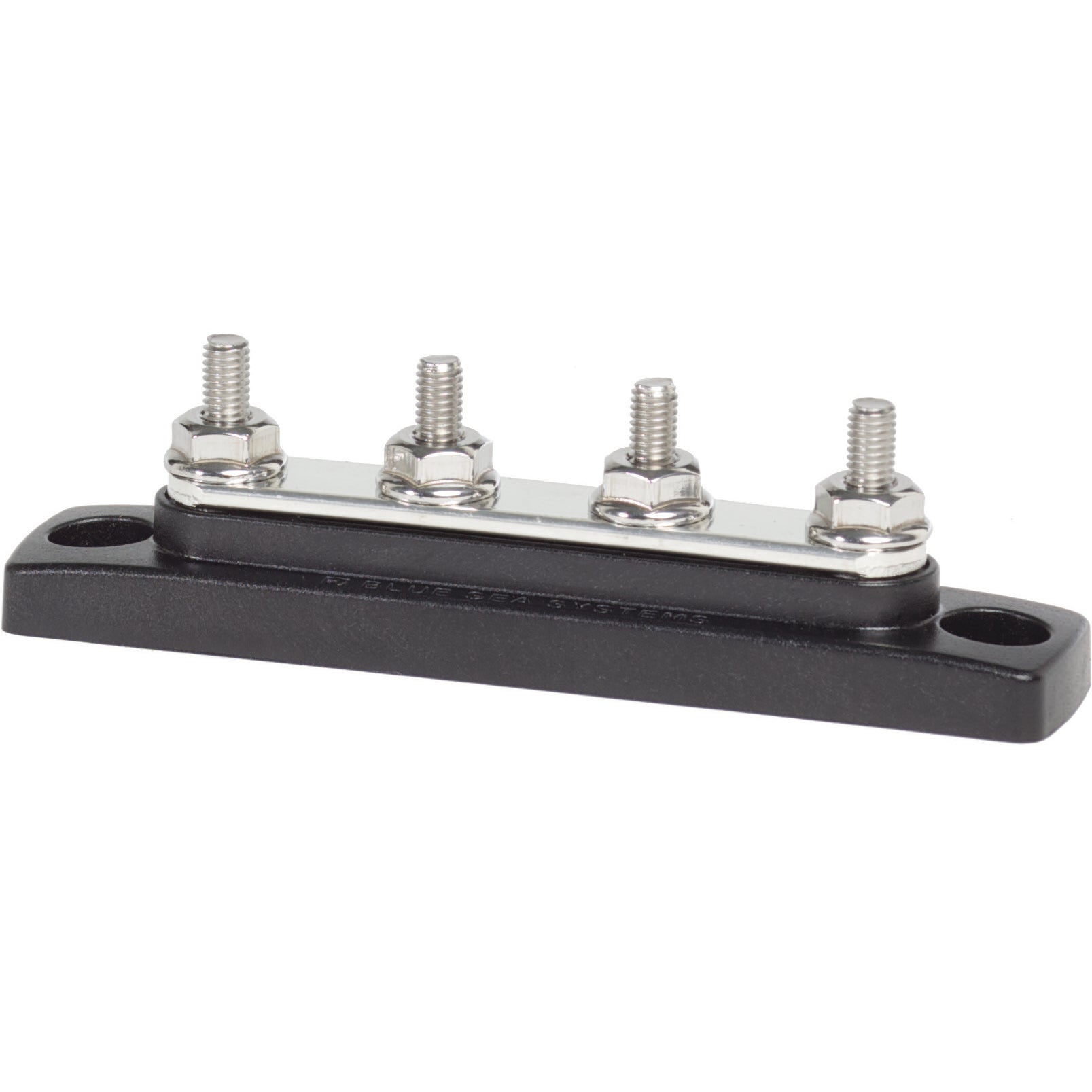

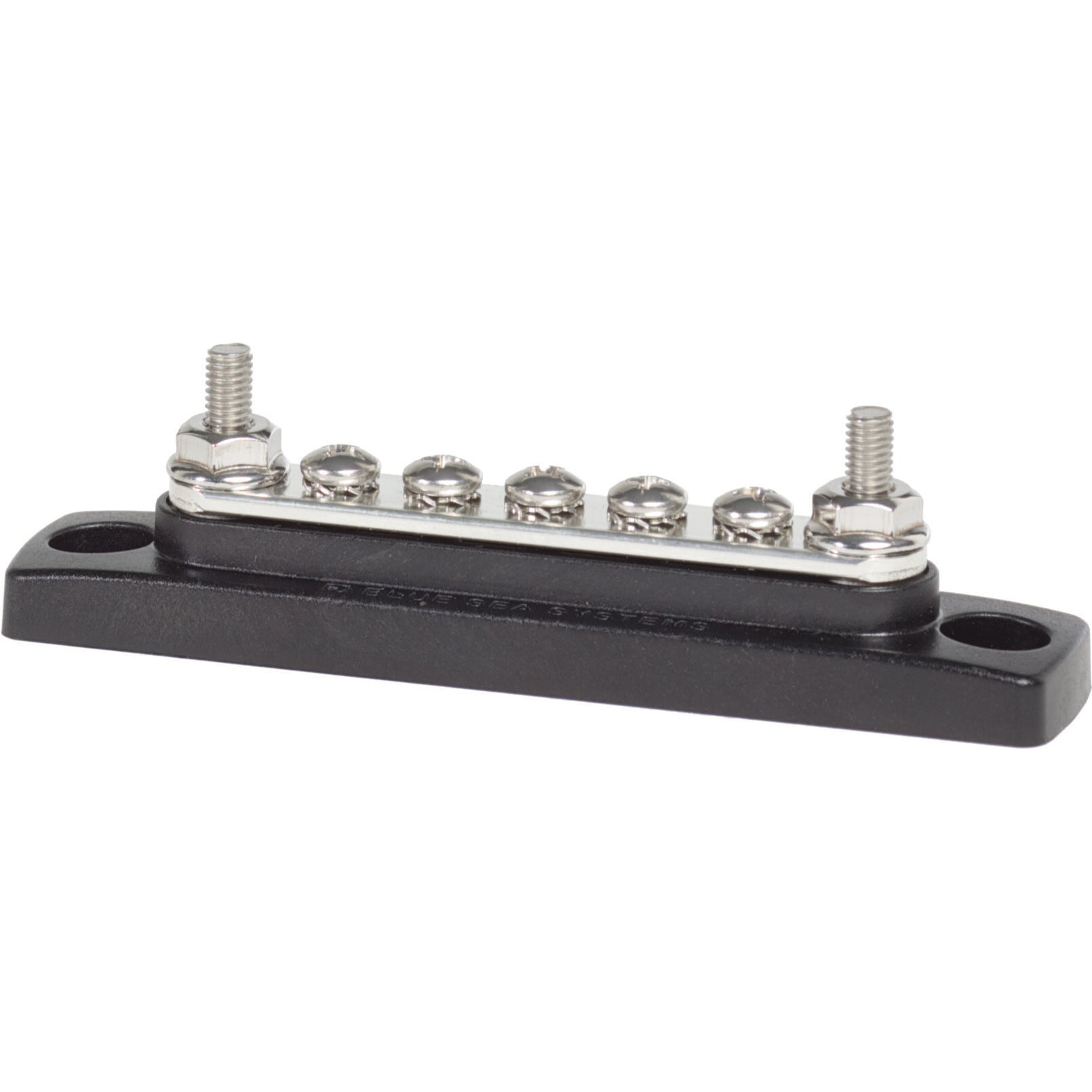

Oui, la gamme Blue Sea Systems propose des barres omnibus avec des capacités et des nombres de bornes différents. Par exemple, pour des besoins de distribution de masse plus étendus, il existe des modèles comme les BusBar 20 Gang (références 2307, 2312) ou les MiniBus 5 x 8-32 (référence 2314), qui offrent plus de points de connexion ou des capacités adaptées à des systèmes plus complexes.

Oui, cette mini barre omnibus est particulièrement bien adaptée aux systèmes électriques de petite à moyenne taille. Sa conception compacte et sa capacité de 100 A en font une solution idéale pour consolider les masses d'un nombre limité d'équipements dans des espaces où l'encombrement est un facteur important.

Non, ce modèle de mini barre omnibus n'est pas livré avec des capuchons de protection ou des couvercles. Il est conçu pour être installé tel quel dans un environnement approprié.

La fonction principale d'une barre omnibus de masse est de collecter et de distribuer les retours de courant (négatifs) de tous les appareils électriques vers la batterie ou le point de masse principal du système. En revanche, une barre omnibus positive distribue le courant positif de la batterie vers les différents appareils. Les deux sont essentielles pour une installation électrique organisée et sécurisée.

Oui, en tant que produit certifié pour l'environnement marin, cette barre omnibus est conçue pour résister aux conditions difficiles, y compris la corrosion. Les produits Blue Sea Systems destinés à cet usage sont fabriqués avec des matériaux et des finitions adaptés pour assurer une longue durée de vie et une performance fiable en milieu humide et salin.

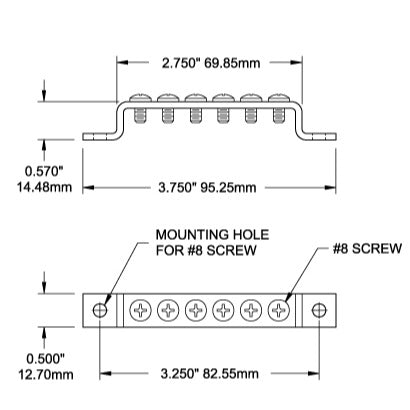

Cette barre omnibus est généralement montée à l'aide de vis. Elle dispose de trous de fixation prévus à cet effet. Il est recommandé de la fixer sur une surface plane et stable, dans un endroit sec et facilement accessible pour la maintenance et le câblage.

Pour des connexions fiables et sécurisées, il est recommandé d'utiliser des cosses à œillet (ou cosses annulaires) de taille appropriée pour les vis des bornes. Assurez-vous que les cosses sont bien serties sur les câbles pour garantir une bonne conductivité et éviter les faux contacts.

Oui, il est impératif de déconnecter toutes les sources d'alimentation, y compris la batterie principale, avant de procéder à l'installation ou à toute modification du système électrique. Cela prévient les risques de courts-circuits, d'électrocution ou d'endommagement des équipements.

Les bornes de cette barre omnibus sont équipées de goujons filetés de taille #8-32. Il est donc nécessaire d'utiliser des cosses à œillet dont le trou correspond à cette taille de vis pour garantir une connexion sécurisée et optimale. Le calibre du fil doit être choisi en fonction de l'ampérage du circuit connecté, sans dépasser la capacité totale de 100 A de la barre omnibus.

La barre omnibus doit être placée dans un endroit sec, protégé des projections d'eau et facilement accessible pour les connexions et la maintenance. Idéalement, elle devrait être située à proximité des équipements qu'elle dessert ou du point de masse principal, afin de minimiser la longueur des câbles et d'optimiser l'organisation.

Oui, les barres omnibus de masse comme celle-ci sont généralement passives et ne sont pas limitées par la tension du système (12V, 24V ou même 48V DC), tant que la capacité de courant cumulée de 100 A n'est pas dépassée. Elles servent de point de connexion commun pour le retour de masse, quelle que soit la tension de fonctionnement des appareils connectés.

Oui, cette barre omnibus est un composant de câblage standard. Elle est conçue pour accepter les connexions de masse de n'importe quel appareil électronique ou électrique, quelle que soit sa marque, tant que les exigences de courant individuelles et cumulées sont respectées et que les connexions physiques (cosses) sont appropriées.

Bien que spécifiquement certifiée et optimisée pour l'environnement marin, cette barre omnibus peut être utilisée dans d'autres applications nécessitant une distribution de masse commune et organisée, comme dans les véhicules récréatifs (camping-cars), les systèmes solaires hors réseau, ou d'autres installations électriques DC où une solution robuste et fiable est requise.

Non, cette barre omnibus est spécifiquement conçue pour les systèmes électriques à courant continu (DC), comme ceux que l'on trouve dans les bateaux, les véhicules et les systèmes à batterie. Elle n'est pas adaptée pour la distribution de masse dans des systèmes à courant alternatif (AC).
