Wechselschalter Serie A weiß – einpolig 15 A

Die Hauptfunktion dieses Schutzschalters besteht darin, elektrische Schaltkreise an Bord vor Überstrom zu schützen. Er fungiert als Sicherheitsvorrichtung, die den Stromkreis bei übermäßigem Strom unterbricht und so Schäden an Geräten und Kabeln verhindert.

Ein unipolarer Leistungsschalter schützt und trennt nur einen Leiter des Stromkreises, in der Regel die Plusleitung in einem Gleichstromsystem. Die Angabe '15 A' steht für den Nennstrom, also den maximalen Dauerstrom, den er führen kann, bevor er bei Überlast auslöst.

Die BLUE SEA-Serie A der Sicherungsautomaten, wie dieses Modell, ist für mittlere Lasten und Nebenschaltkreise ausgelegt und bietet einen wirksamen Schutz für einzelne oder unterstützende Anwendungen. Die Serie C ist in der Regel für höhere Stromstärken oder bipolare Anwendungen vorgesehen und bietet eine überlegene Schutzkapazität für anspruchsvollere Schaltkreise.

Ja, dieser Leistungsschalter ist speziell für den marinen Einsatz konzipiert. Er ist von BLUE SEA optimiert, um einen zuverlässigen Schutz der elektrischen Schaltkreise an Bord von Booten zu gewährleisten und trägt so zur allgemeinen Sicherheit des Bordnetzes bei.

Ja, dieser Leistungsschalter entspricht der europäischen Niederspannungsrichtlinie 73/23/EWG, 93/68/EWG und erfüllt die Produktnorm EN 60934 für Geräteschutzschalter. Dies bestätigt seine Zuverlässigkeit und Konformität mit den Sicherheitsanforderungen.

Ja, dieser Kippschalter ist ein manuell rücksetzbares Modell. Nach einem Auslösen aufgrund einer Überstromsituation genügt es, den Kippschalter zu betätigen, um ihn zurückzusetzen und den Strom wiederherzustellen, sobald die Ursache der Überstromsituation identifiziert und behoben wurde.

Dieser Leistungsschalter ist weiß. Sein Kippschalter-Design und die weiße Oberfläche ermöglichen eine einfache ästhetische und funktionale Integration in die meisten elektrischen Schalttafeln und Bedienpulte von Booten.

Dieser Leistungsschalter ist für die Montage auf einer Platte vorgesehen. Er wird üblicherweise in eine Aussparung in einem Bedienfeld oder Schalttafel eingesetzt, wobei der Schaltergriff von der Frontseite zugänglich ist.

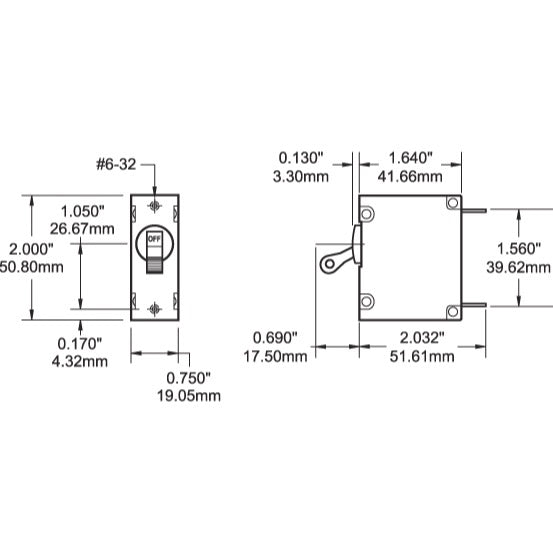

Die für die Installation dieses Leistungsschalters erforderlichen Ausschnittsmaße sind in den mitgelieferten technischen Unterlagen, insbesondere den 'Cutout Templates' und der 'Dimensioned Drawing', angegeben. Es wird empfohlen, diese Schemata vor dem Ausschnitt zu konsultieren, um die genauen Maße zu erhalten.

Um diesen einpoligen Sicherungsautomaten anzuschließen, verbinden Sie die positive Leitung des zu schützenden Stromkreises mit einer der Klemmen des Automaten. Die andere Klemme des Automaten wird mit dem Verbraucher oder dem Stromkreis verbunden, den Sie versorgen möchten. In einem Gleichstromsystem (DC) muss der Sicherungsautomat unbedingt in die positive Leitung geschaltet werden, um die Last zu trennen.

Obwohl die elektrische Funktion nicht von der vertikalen Ausrichtung abhängt, werden Kippschalter üblicherweise so montiert, dass die Position 'EIN' (Ein) oben und die Position 'AUS' (Aus) unten liegt. Dies dient der visuellen und ergonomischen Konsistenz mit den meisten marinen Elektroinstallationen.

Für die Installation dieses Leistungsschalters benötigen Sie in der Regel folgende Werkzeuge:

Eine Bohrmaschine und eine Lochsäge oder eine Feile zum Ausschneiden des Paneels.Einen passenden Schraubendreher für die Anschlussklemmen.Zange zum Abisolieren und Crimpen zum Vorbereiten der Kabel und Adern.Ein Multimeter zur Überprüfung der Anschlüsse.

Ja, dieser Leistungsschalter kann auf den meisten Steuerpulten oder Schalttafeln montiert werden – unabhängig davon, ob sie aus Aluminium, Kunststoff oder GFK bestehen. Voraussetzung ist, dass die Dicke der Tafel zur Gewindelänge der Montagebolzen passt und eine passende Aussparung hergestellt werden kann.

Die BLUE SEA-Leistungsschalter sind für den maritimen Einsatz konzipiert. Obwohl sie robust gebaut sind, wird für optimalen Schutz vor direktem Spritzwasser oder übermäßiger Feuchtigkeit empfohlen, sie an geschützter Stelle zu installieren oder bei unvermeidbarer Exposition zusätzliche Schutzabdeckungen wie Spritzschutzhauben zu verwenden.

Ja, dieser einpolige 15-A-Leistungsschalter ist aufgrund seiner maximalen Nennspannung von 32 V DC voll kompatibel mit marinen Gleichstromsystemen für 12 V DC und 24 V DC. Er kann in diesen Konfigurationen sicher eingesetzt werden.

Dieser Sicherungsautomat eignet sich zum Schutz einer breiten Palette von Marineausrüstung mit geringem bis mittlerem Stromverbrauch, z. B.:

Innen- und Außenbeleuchtung (LED, Navigationslichter)
Lenzpumpen
USB-Ladegeräte oder 12-V-Steckdosen
Kleine elektronische Geräte (VHF, Echolote mit geringer Leistung)
Ventilatoren oder Hupen
Wichtig: Die Stromstärke des Geräts darf 15 A nicht überschreiten.

Ja, dieser Sicherungsautomat ist für den harmonischen Einbau in Schalttafeln der Marke BLUE SEA Systems sowie in andere Standard-Schalttafeln des Marktes ausgelegt. Er wird häufig als Ersatzteil oder zur Erweiterung von Stromkreisen auf diesen Tafeln verwendet.

Ja, das kompakte Design dieses Serien-Kippschalters ermöglicht das Montieren mehrerer Einheiten nebeneinander auf einem einzigen Panel. Dies ist üblich, um eine Verteilungstafel für mehrere Stromkreise zu erstellen. Es ist wichtig, die empfohlenen Abstände für eine korrekte Installation und optimale Wärmeableitung einzuhalten.
