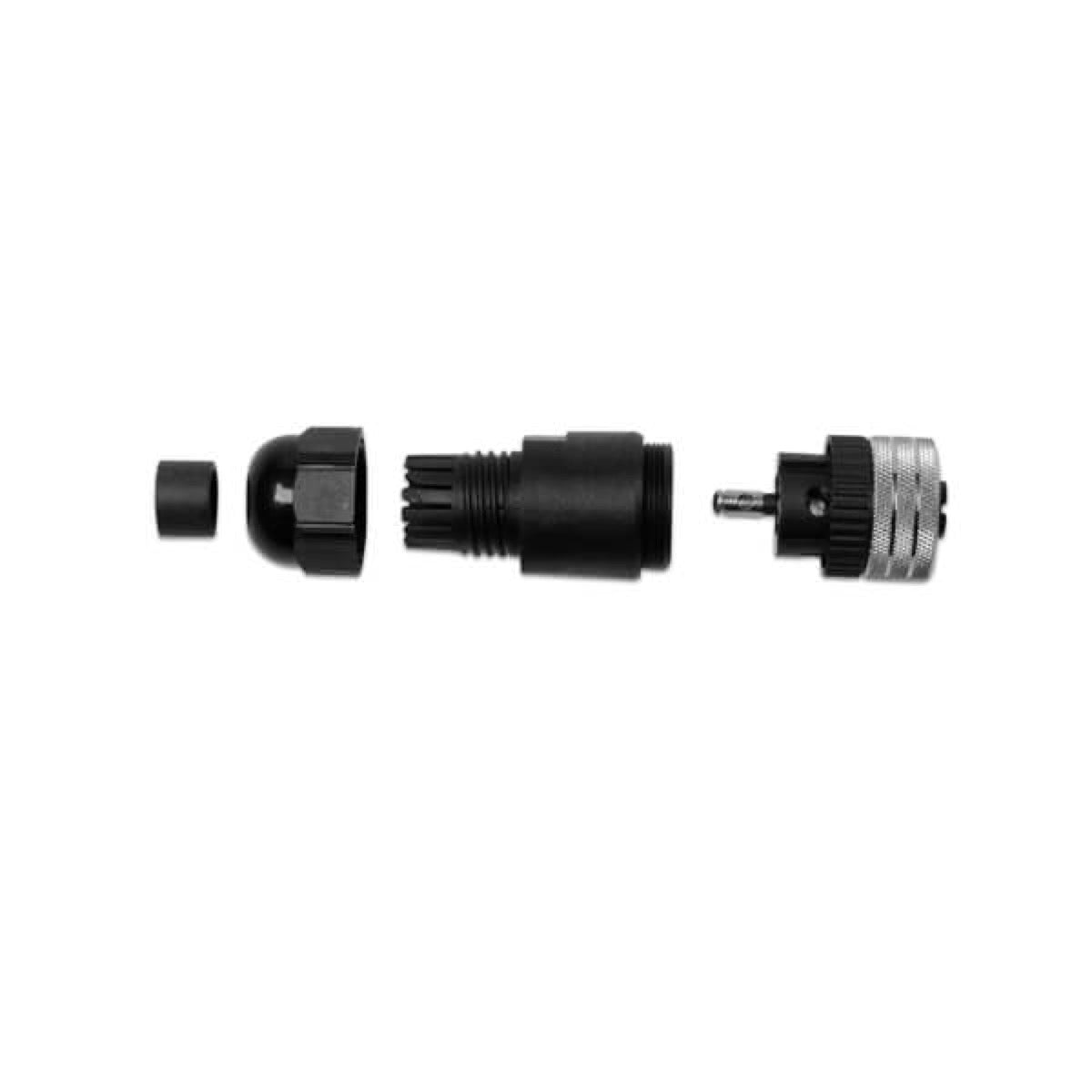

Connecteur démontable NMEA 2000 - Femelle - Garmin image 1

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Speichern Sie 18%

Garmin

010-11095-00

Abnehmbare NMEA-2000-Buchse

Der abnehmbare NMEA-2000-Buchsenstecker von Garmin (Art.-Nr. 010-11095-00) ist für die individuelle Gestaltung von NMEA-2000-Netzwerken konzipiert. Er ermöglicht die Herstellung maßgefertigter Kabel oder die Reparatur bestehender Installationen. Die hochwertige marinegeeignete Kunststoffkonstruktion sorgt für Widerstandsfähigkeit gegen raue Umgebungsbedingungen und gewährleistet eine zuverlässige Integration mit Garmin-Kartenplottern der Serien ECHOMAP und GPSMAP sowie anderen NMEA-2000-Geräten.

Der Stecker wird einzeln, ohne Kabel geliefert.

ListenpreisProfitarif nutzen

28,70€

28,70€ ~~34,99€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Anschlusstyp	Micro-C, Buchse, abnehmbar
Kabeltyp	CAN-Bus-Kabel
Kabellänge	0.0
Kompatibles Netzwerk	NMEA 2000 Micro-C
Kabelgebundenes Netzwerk	NMEA 2000
IP-Schutzart	IP67
Produkttyp	NMEA-2000-Stecker
Kabelanwendung	Abzweigkabel, Backbordkabel
Zertifizierung	CE
Farbe	Schwarz
Anzahl der Leiter	5
Leitermaterial	Verzinntes Kupfer
Connector Coupling Nut Material	Marin-Polymer
Copyright Year	2022
Stromart	Gleichstrom
Document Part Number	190-02926-92_0B
Document Publication Date	April 2022
Installationsort	Marines Umfeld
Installationsmethode	Montage vor Ort ohne Werkzeug
Inter Brand Connector Compatibility	Ja
Mantelmaterial	Kunststoff
Maximale Spannung	16
Nmea2000 Cable Connector Chemical Resistance	Ja
Nmea2000 Cable Connector Fungus Resistance	Ja
Nmea2000 Cable Connector Locking Mechanism	Gewindekupplungsmutter
Nmea2000 Cable Connector Marine Grade Standard	Ja
Nmea2000 Cable Connector Material	Marineschiffbau-Kunststoff
Nmea2000 Cable Connector Pin Count	5
Nmea2000 Cable Connector Reach Standard	Konform
Nmea2000 Cable Connector Rohs Standard	Konform
Nmea2000 Cable Connector Salt Spray Resistance	Ja
Nmea2000 Cable Connector Voltage Rating	12
Nmea2000 Connector Size Type	Micro-C
Vormontierte Steckverbinder	Nein
Abschirmung	geschirmt
Wire Color Assignments	Pin 1: Nicht angeschlossen, Pin 2: Rot, Pin 3: Schwarz, Pin 4: Weiß, Pin 5: Blau
Leiter-Oberfläche	Mattiert

Ausführliche Beschreibung

Entwickelt für flexible Installationen an Bord, ist die abnehmbare NMEA-2000-Buchse von Garmin (Art.-Nr. 010-11095-00) ein essenzielles Bauteil für den Aufbau individueller NMEA-2000-Netze. Im Gegensatz zu vorkonfektionierten Kabeln mit festen Längen ermöglicht dieser Steckverbinder die präzise Anpassung der Länge von Stichleitungen oder Backbone-Kabeln an die spezifischen Anforderungen, wodurch die Kabelführung und -verwaltung an Bord optimiert wird.

Flexibilität und Kompatibilität der NMEA-2000-Buchse von Garmin

Dieser NMEA-2000-Micro-C-Steckverbinder eignet sich ideal für maßgeschneiderte Integrationen oder schnelle Reparaturen vor Ort. Sein „field-installable“-Design erfordert keine Spezialwerkzeuge für die Montage und bietet damit maximale Freiheit bei der Einrichtung oder Änderung Ihres NMEA-2000-Netzwerks. Die Kabelführung ist klar definiert (rot, schwarz, weiß, blau für nicht genutzte Adern) und ermöglicht eine einfache, normgerechte Installation. Die Buchse ist kompatibel mit einer Vielzahl von Garmin-Geräten, darunter die Serien ECHOMAP und GPSMAP, und lässt sich auch mit anderen NMEA-2000-Micro-Geräten von Herstellern wie Raymarine oder Simrad verbinden, wodurch eine standardisierte Interoperabilität gewährleistet ist.

Robuste Bauweise für den maritimen Einsatz

Hergestellt aus hochwertigem Marine-Kunststoff, ist der Garmin-Steckverbinder 010-11095-00 für anspruchsvolle maritime Umgebungen ausgelegt. Seine robuste Bauweise und Wetterbeständigkeit sorgen für zuverlässige Leistung bei Korrosions- und Verschleißbelastung, selbst unter wechselhaften Wetterbedingungen. Kompakt und ergonomisch gestaltet, erleichtert er die Handhabung und Installation – auch in beengten Räumlichkeiten – und erhält dabei die Integrität des NMEA-2000-Netzwerks. Mit einem Gewicht von etwa 45 Gramm trägt er nur minimal zur Gesamtlast der Verkabelung bei.

Dokumentationen

Type	Nom
	Notice d'installation - Instructions de câblage connecteur NMEA 2000 femelle (EN)

Expertenmeinung

« Demontierbarer NMEA-2000-Stecker: Flexibilität und Zuverlässigkeit für Ihr Netzwerk »

Dieser abnehmbare NMEA-2000-Buchsenstecker von Garmin ist eine pragmatische technische Lösung für jeden Installateur oder Segler, der maximale Flexibilität bei der Planung oder Erweiterung seines Netzwerks benötigt. Sein Nutzwert ist bei komplexen Installationen unbestritten, bei denen Standardkabellängen nicht passen. Er ermöglicht maßgefertigte Abzweig- oder Backbone-Kabel, vermeidet so unschöne und potenziell störende Überlängen oder repariert beschädigte Stecker, ohne dass ein ganzer Kabelabschnitt ersetzt werden muss.

Bei Installationsszenarien ist dieser Stecker relevant für die Integration neuer Sensoren, Multifunktionsdisplays oder Autopiloten, wenn der Kabelverlauf durch die Bootsarchitektur eingeschränkt oder spezifisch ist. Besonders nützlich ist er bei Nachrüstungen oder Netzwerkerweiterungen, bei denen bestehende Kabeldurchführungen begrenzt sind. Der entscheidende Vorteil liegt in der Möglichkeit, ihn vor Ort zu montieren – eine Alternative zu vorkonfektionierten Kabeln und eine höhere Anpassungsfähigkeit im Vergleich zu festen Verkabelungslösungen. Obwohl die Montage besondere Sorgfalt bei der Farbcodierung der Adern (Rot, Schwarz, Weiß, Blau) und eine gute Abdichtung erfordert, ist der Vorgang dank fehlender Spezialwerkzeuge zugänglich.

Es ist entscheidend, die Verkabelung korrekt auszuführen, um die Integrität des NMEA-2000-Netzwerks zu gewährleisten. Dieser Steckertyp ist für Datennetzwerke mit geringem Strombedarf geeignet und darf nicht für Hauptstromversorgungsanwendungen verwendet werden. Er ist ein Schlüsselelement zur Optimierung der NMEA-2000-Netzwerkarchitektur und sichert eine saubere und zuverlässige Integration Ihrer Marineausrüstung.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Abnehmbare NMEA-2000-Buchse

28,70€

28,70€ ~~34,99€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist ein abnehmbarer NMEA-2000-Buchsenstecker?

Dies ist ein essenzielles Bauteil zum Aufbau oder zur Modifikation von NMEA-2000-Netzwerken an Bord eines Bootes. Die »demontierbare« (oder »field-installable«) Bauweise bedeutet, dass es direkt vor Ort auf ein Kabel montiert werden kann. Dadurch lässt sich die Länge der Stich- oder Hauptkabel präzise anpassen, ohne dass Spezialwerkzeug erforderlich ist.

Was ist der Hauptvorteil der Verwendung dieses Garmin-Steckers 010-11095-00?

Der Hauptvorteil ist die Flexibilität, die er bietet. Er ermöglicht die individuelle Anpassung der NMEA-2000-Kabellängen, was ideal ist, um die Kabelführung und -verwaltung in maßgefertigten Marineinstallationen zu optimieren oder schnelle Reparaturen durchzuführen.

Ist dieser Stecker mit Garmin-Geräten kompatibel?

Ja, dieser Stecker ist mit einer großen Auswahl an Garmin-Geräten kompatibel, darunter die Serien ECHOMAP und GPSMAP.

Kann ich diesen Stecker mit NMEA-2000-Geräten anderer Marken verwenden?

Ja, dieser NMEA-2000-Mikro-C-Stecker ist ebenfalls mit anderen NMEA-2000-Mikro-Geräten am Markt kompatibel, z. B. von Raymarine oder Simrad, und gewährleistet damit eine standardisierte Interoperabilität.

Werden spezielle Werkzeuge für die Installation dieses Steckverbinders benötigt?

Nein, für die Montage dieses Steckverbinders sind keine Spezialwerkzeuge erforderlich. Das ermöglicht eine einfache Installation oder Anpassung Ihres NMEA-2000-Netzwerks.

Handelt es sich bei diesem Stecker um einen NMEA 2000 Micro- oder Mini-Typ?

Dieser Stecker ist ein NMEA-2000-Stecker vom Typ Micro-C.

Welche ist die Produktreferenz (SKU) dieses Garmin-Steckverbinders?

Die Produktreferenz (SKU) dieses Steckverbinders lautet 010-11095-00.

Kann man diesen Stecker verwenden, um ein beschädigtes NMEA-2000-Kabel zu reparieren?

Ja, dieser Stecker eignet sich ideal für schnelle Reparaturen vor Ort und stellt die Verbindung eines beschädigten NMEA-2000-Kabels wieder her, indem es mit diesem lösbaren Stecker verbunden wird.

Ist der Stecker für den maritimen Einsatz geeignet?

Ja, dieser Stecker ist für flexible marine Installationen konzipiert, was eine robuste Bauweise zur Widerstandsfähigkeit gegen typische Umgebungsbedingungen erfordert.

Welche NMEA-2000-Kabeltypen sind mit diesem Stecker kompatibel?

Dieser Stecker ist für die Verwendung mit standardmäßigen NMEA-2000-Kabeln mit 5 Adern ausgelegt und ermöglicht das Erstellen von Abzweigkabeln oder Rückwandkabeln mit individuellen Längen.

Kann dieser Stecker mehrmals demontiert und wieder montiert werden?

Der Steckverbinder ist für eine « feldmontierbare » Installation ausgelegt, was eine einfache Montage und Demontage ermöglicht. Er ist jedoch in der Regel für eine einmalige, dauerhafte Installation an einem Kabel für eine zuverlässige Verbindung vorgesehen. Wiederholtes Lösen und erneutes Verbinden könnte langfristig die Integrität der Drahtverbindung beeinträchtigen.

Ist dieser Stecker mit dem NMEA-0183-Standard kompatibel?

Nein, dieser Stecker ist speziell für das NMEA-2000-Netzwerk ausgelegt und nicht mit dem Standard NMEA 0183 kompatibel.

Wird dieser Stecker für Backbordkabel oder Abzweigkabel verwendet?

Er kann für beides verwendet werden, um die Länge der Drop-Kabel (drop cables) oder der Backbone-Kabel (backbone cables) präzise an Ihre spezifischen Anforderungen anzupassen.

Welche Funktion hat die 'nicht angeschlossene' Leitung oder das 'Abschirmgeflecht' in der Verkabelung?

Der nicht angeschlossene Draht, auch Schirmleitung genannt, ist essenziell für den Schutz vor elektromagnetischen Störungen. Er muss korrekt an Pin 1 des Steckverbinders angeschlossen werden, um die Signalintegrität von NMEA 2000 zu gewährleisten.

Ist dieser Stecker ein aktives oder passives Bauteil im NMEA-2000-Netzwerk?

Es handelt sich um ein passives Bauteil. Seine Aufgabe ist es, eine zuverlässige physische Verbindung für die Kabel im NMEA-2000-Netzwerk bereitzustellen, ohne Daten zu verarbeiten oder zu erzeugen.

Kann ich diesen Stecker verwenden, um ein individuelles NMEA-2000-Stromkabel herzustellen?

Ja, da er die Anpassung der Kabellängen ermöglicht und Anschlüsse für die Stromversorgung (rot für V+ und schwarz für V-) enthält, kann er bei ausreichender Kompatibilität der anderen Netzwerkkomponenten zur Herstellung eines maßgefertigten NMEA-2000-Stromkabels verwendet werden.

Ist das Design dieses Steckverbinders konform mit den NMEA-2000-Standards?

Ja, dieser Stecker ist für die Einhaltung des NMEA-2000-micro-C-Standards ausgelegt und stellt die Interoperabilität mit anderen NMEA-2000-zertifizierten Geräten sicher.

Wie installiert man diesen abnehmbaren NMEA-2000-Stecker? Werden spezielle Werkzeuge benötigt?

Dieser NMEA-2000-Stecker ist für eine Vor-Ort-Montage („field-installable“) konzipiert und erfordert keine Spezialwerkzeuge für die Installation. Er ermöglicht es Ihnen, die Länge Ihrer NMEA-2000-Abzweigkabel oder -Hauptkabel exakt an Ihre Anforderungen anzupassen, wodurch die Kabelführung und -organisation an Bord Ihres Schiffes optimiert wird.

Die Kabelbelegungen sind klar definiert, um die Installation zu erleichtern und die Konformität mit den NMEA-2000-Standards sicherzustellen.

Mit welchen Geräten ist dieser NMEA-2000-Stecker kompatibel?

Dieser NMEA-2000-Micro-C-Buchsenstecker ist kompatibel mit einer breiten Palette von Garmin-Geräten, insbesondere den Serien ECHOMAP und GPSMAP. Er lässt sich auch mit anderen NMEA-2000-Micro-Geräten am Markt verbinden, unabhängig vom Hersteller wie Raymarine oder Simrad, und gewährleistet so eine standardisierte Interoperabilität in Ihrem NMEA-2000-Netzwerk.
