Garmin

010-13228-01

Zylinderhalterung für Elektromotor (LiveScope™ Plus LVS34)

Für den Transducer LiveScope™ Plus LVS34 konzipiert, ermöglicht diese Halterung Garmin 010-13228-01 eine stabile Befestigung am Schaft des Elektromotors. Sie bietet die Ansichtsmodi nach vorne und nach unten, was die Zielerfassung unter und vor dem Boot optimiert. Das Kit enthält die Halterung und eine Schelle.

ListenpreisProfitarif nutzen

31,28€

31,28€ ~~34,99€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Montagetyp	Montage auf Drehzapfen
Material	Kunststoff
Farbe	Schwarz
Kompatible Modelle	LiveScope Plus LVS34
Ausführung	Nicht angegeben
Installationstyp	Befestigung durch Schlauchschelle
Kit-Inhalt	Flaschenhalterung, Schelle, Gummipuffer, Spannknopf, Ersatzschraube, Inbusschlüssel
Produkttyp	Montagehalterung
Adjustment Mechanism	Gegossene Zähne
Barcode (EAN)	0753759298487
Compatible Chartplotter Software Update Required	Ja
Compatible Trolling Motor	Minn Kota®, MotorGuide®
EMV-Schutzfunktion	Reduzierung elektromagnetischer Störungen (EMI) durch Ferritperle
Fishing Application	Fischen unter dem Rumpf, Nahbereichsfischen nach vorne
Bohrvorsichtsmaßnahmen bei der Installation	Der Bohrer-Durchmesser muss an das Montagematerial und die Oberfläche angepasst sein.
Installation Screwdriver Type	Platte
Erforderliche Installationswerkzeuge	Bohrmaschine, Flachschraubendreher, 8-mm-Maulschlüssel oder Stecknuss, Isolierband, Kabelbinder
Installation Wrench Size Mm	8
Mounting Hardware Type Flexibility	Rändelräder für schnelle Verstellung, diskrete Schrauben für Festposition
Mounting Side	Backbord oder Steuerbord
Perspective View Support	Nein
Ausführliche Produktbeschreibung	Die Garmin Trommelhalterung für Elektromotor (Artikelnummer 010-13228-01) ist ein essenzielles Befestigungszubehör für den LiveScope™ Plus LVS34-Transducer. Entwickelt für eine direkte Montage am Zylinder des Elektromotors, ermöglicht diese Halterung die Nutzung des LVS34-Transducers für Vorwärts- und Abwärtsansichten und bietet so eine klare Perspektive der Wassersäule unter und vor dem Boot. Im Vergleich zu Montageoptionen an der Welle oder im Perspektivmodus richtet sich die Garmin Trommelhalterung an Nutzer, die eine kompakte und stabile Befestigung bevorzugen. Zu beachten ist, dass diese Montageart den Einsatz des Perspektivmodus des LiveScope™ Plus LVS34-Transducers nicht zulässt, wofür ein spezifischer Verlängerungsarm für seitliche Scans erforderlich ist. Diese Lösung eignet sich ideal für Angler, die sich auf die Detektion von Zielen direkt unter dem Rumpf oder in kurzer Entfernung nach vorne konzentrieren. Die Trommelhalterung verfügt über geformte Zähne zur einfachen Justierung und ist mit allen Durchmessern von Elektromotorzylindern kompatibel, einschließlich der Modelle Minn Kota® und MotorGuide®. Das Kit enthält die Trommelhalterung und eine Schelle für eine sichere Installation.
Service Loop Provision	25
Produkt SKU	010-13228-01
Sonar Views Supported	Nach vorne, nach unten
Toolless Installation	Ja
Transducer Extension Cable Available	Ja

Ausführliche Beschreibung

Die Garmin-Zylinderhalterung für Elektromotoren (Artikelnummer 010-13228-01) ist eine essenzielle Befestigungslösung für den LiveScope™ Plus LVS34-Transducer. Entwickelt für eine direkte Montage am Zylinder des Elektromotors, ermöglicht diese Halterung den Einsatz des LVS34-Transducers für Vorwärts- und Abwärtsansichten. Sie bietet damit eine klare Perspektive der Wassersäule unter und vor dem Boot.

Integration und Ansichtsmodi

Im Vergleich zu Wellen- oder Perspektivmontage richtet sich die Zylinderhalterung an Nutzer, die eine kompakte und stabile Befestigung bevorzugen. Es ist zu beachten, dass diese Montageart den Perspektivmodus des LiveScope™ Plus LVS34-Transducers nicht unterstützt, da dieser den spezifischen Auslegerarm für seitliche Scans erfordert. Diese Lösung eignet sich ideal für Angler, die sich auf die Detektion von Zielen direkt unter dem Rumpf oder in kurzer Entfernung nach vorne konzentrieren.

Konstruktion und Kompatibilität

Die Zylinderhalterung verfügt über geformte Zähne zur einfachen Anpassung. Sie ist kompatibel mit allen Zylinderdurchmessern von Elektromotoren, einschließlich der Modelle Minn Kota® und MotorGuide®. Das Kit enthält die Zylinderhalterung sowie eine Spannschelle für eine sichere Installation. Der LVS34-Transducer, für den diese Halterung konzipiert ist, hat die Abmessungen 16,2 x 7,9 x 4,8 cm und wiegt 1,02 kg. Er arbeitet mit Frequenzen von 530 bis 1.100 kHz bei einer Sendeleistung von 500 W und einer maximalen Tiefe von 61 m für Abwärts- und Vorwärtsansichten.

Dokumentationen

Type	Nom
	Notice d'installation - Installation sonde LiveScope Plus LVS34 (EN)

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Optimierung der Integration des LiveScope™ Plus LVS34 am Elektromotor »

Die Garmin Trommelhalterung für den LiveScope™ Plus LVS34-Transducer ist eine Befestigungslösung, die für spezifische Angelkonfigurationen in Betracht gezogen werden sollte. Ihr Hauptvorteil liegt in der diskreten und sehr stabilen Montage am Schaft eines Elektromotors, was besonders für Boote mit beengten Platzverhältnissen oder bei hoher mechanischer Belastung durch Stöße vorteilhaft ist. Diese Montagevariante eignet sich besonders für Angler, die hauptsächlich Vorwärts- und Abwärts-Scanmodi nutzen, wie sie typischerweise zur Struktur- oder Fischsuche in geringen Tiefen eingesetzt werden. Wichtig ist, dass diese Montageoption keinen Zugriff auf den Perspektivmodus des LVS34 ermöglicht, eine Funktion, die den separaten Verlängerungsarm erfordert. Für die Installation wird die Halterung positioniert und die Klemmschelle mit einem Schlitzschraubendreher oder einem 8-mm-Schlüssel festgezogen. Diese einfache Integration macht sie zu einer effizienten Wahl, um die LiveScope-Datenanzeige in Szenarien zu optimieren, in denen die seitliche "Perspektivansicht" nicht Priorität hat, wie etwa beim Vertikalangeln oder der Ortung von Fischschwärmen unter dem Boot.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Zylinderhalterung für Elektromotor (LiveScope™ Plus LVS34)

31,28€

31,28€ ~~34,99€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Wozu dient die Garmin Halterung (Barillet) für den elektrischen Motor LiveScope™ Plus LVS34?

Diese Halterung ist ein essenzielles Befestigungszubehör, das speziell für die Montage des Garmin LiveScope™ Plus LVS34-Transducers direkt am Zylinder Ihres Elektromotors konzipiert ist. Sie ermöglicht die Nutzung des Transducers für Vorwärts- und Abwärtsansichten.

Welche Ansichtsmodi ermöglicht die Trommelhalterung in Kombination mit dem LVS34-Transducer?

Die Garmin-Trommelhalterung ermöglicht den Einsatz des LiveScope™ Plus LVS34-Transducers für die Vorwärts- und Tiefenansicht.

Ist die Perspektivansicht mit dieser Halterung kompatibel?

Nein, diese Schwenkhalterung ermöglicht nicht die Nutzung der Perspektivansicht des LiveScope™ Plus LVS34-Transducers. Für die Perspektivansicht ist ein spezieller Auslegerarm für seitliche Scans erforderlich.

Welche Typen von Elektromotoren sind mit dieser Trommelhalterung kompatibel?

Diese Trommelhalterung ist mit allen Durchmessern von Elektromotorgehäusen kompatibel, einschließlich der Modelle Minn Kota® und MotorGuide®.

Was enthält das Garmin-Kit für die Trommelhalterung?

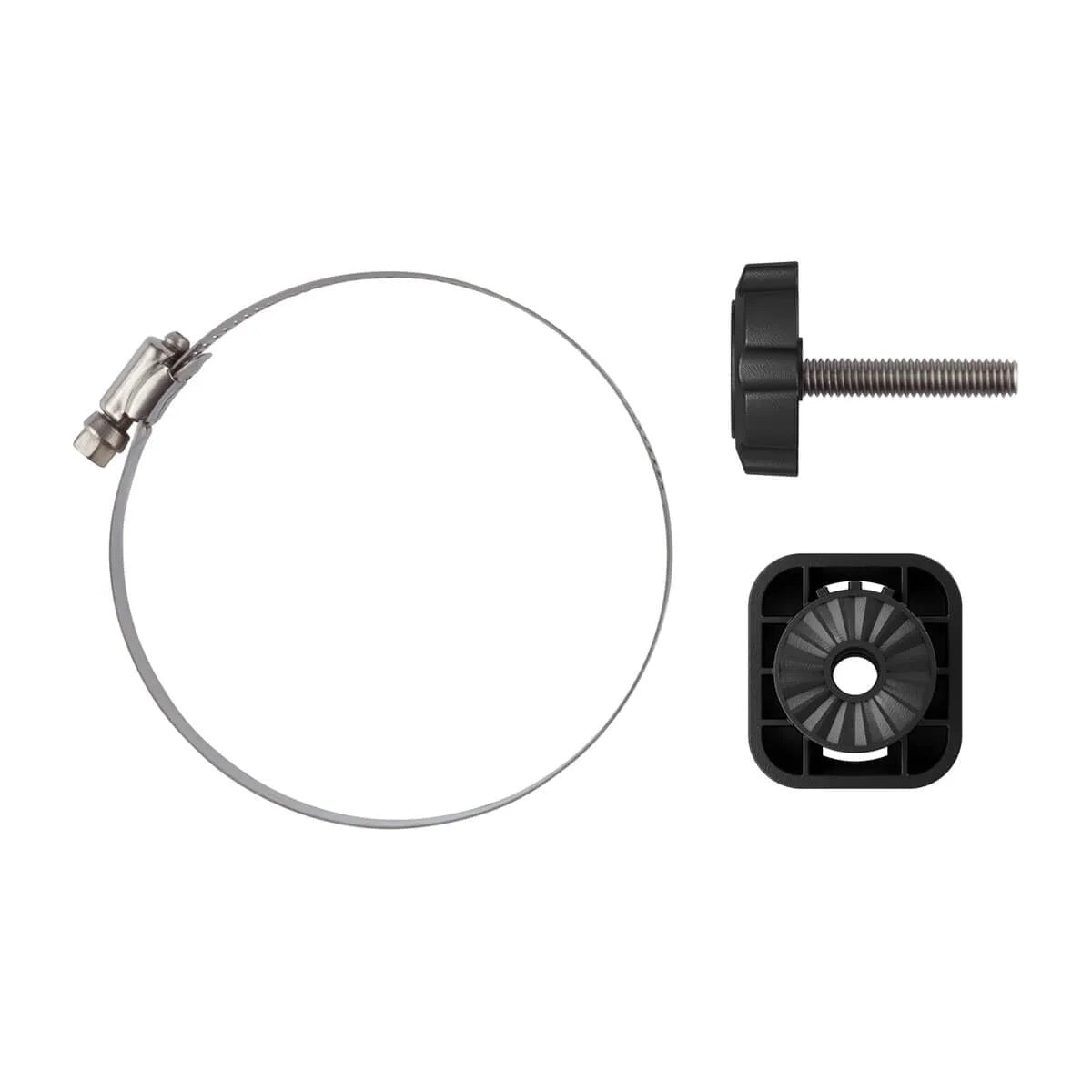

Das Kit enthält die Trommelhalterung selbst, eine Klemmschelle (Typ Klemmschelle), eine Gummieinlage und einen Spannknopf für eine sichere Montage.

Welche Werkzeuge werden für die Montage der Trommelhalterung an meinem Elektromotor benötigt?

Zur Montage der Trommelhalterung benötigen Sie einen Schlitzschraubendreher oder einen 8-mm-Schlüssel (oder eine Stecknuss), um die Spannschelle festzuziehen.

Wie wird der LVS34-Transducer an der Trommelhalterung befestigt?

Der Transducer wird mit der mitgelieferten Spannschraube an der Halterung befestigt. Die Schraube ist von Hand festzuziehen.

Kann ich statt des Spannknopfes flache Befestigungselemente verwenden?

Ja, Sie können die im Lieferumfang enthaltenen flachen Beschläge anstelle des Spannknopfes verwenden, sofern Sie die Betriebsmodi des Transducers nicht häufig wechseln. Für eine dauerhafte Positionierung des Transducers ist dies die bessere Wahl.

Wie muss ich das Kabel des Transducers bei der Installation handhaben?

Sie müssen das Kabel des Transducers am Motorblock oder an einer anderen sicheren Stelle befestigen. Es wird empfohlen, eine Warteschleife von mindestens 25 cm (10 Zoll) im Kabel zu bilden, wobei die Drehverbindung mittig in der Schleife liegt. Befestigen Sie das Kabel mit schwarzem Isolierband (bevorzugt) oder Kabelbindern, ohne sie zu stark anzuziehen.

Wo sollte ich den Wandler am Schaft des Elektromotors montieren?

Sie können den Wandler an einer beliebigen Seite des Schafts des Elektromotors montieren. Es wird empfohlen, ihn an einer Stelle zu befestigen, an der er beim Zu-Wasser-Lassen, Bergen oder Lagern nicht stark erschüttert wird.

Ist die korrekte Ausrichtung des Transducers wichtig?

Ja, eine korrekte Neigung des Transducers ist entscheidend, damit die ausgewählte Darstellung optimal funktioniert.

Ist diese Halterung mit anderen Garmin-Transducern als dem LiveScope™ Plus LVS34 kompatibel?

Nein, diese Trommelhalterung ist speziell für den Garmin-Transducer LiveScope™ Plus LVS34 konstruiert.

Wird die Trommelhalterung mit dem LiveScope™ Plus LVS34 Transducer mitgeliefert?

Nein, die Trommelhalterung ist ein separat erhältliches Befestigungszubehör. Der LiveScope™ Plus LVS34 Transducer wird nicht zusammen mit dieser Halterung geliefert.

Wie installiere ich die Schelle am Motorenschaft?

Zum Anbringen der Schelle:

Führen Sie die Schelle durch den Schlitz der Halterung des Elektromotors, bis auf beiden Seiten gleich lange Enden herausragen. Legen Sie die Gummimanschette gegen den Zylinder des Motors, an der Stelle, an der Sie die Halterung befestigen möchten. Ziehen Sie die Schelle mit einem Schlitzschraubendreher oder einem 8-mm-Schlüssel (oder Stecknuss) um den Zylinder des Motors fest.

Welche Vorsichtsmaßnahmen sind beim Verlegen des Kabels des Transducers zu beachten?

Beim Verlegen des Kabels des Transducers sind folgende Vorsichtsmaßnahmen zu beachten:

Das Kabel darf nicht in Kontakt mit dem Propeller kommen, wenn der Elektromotor in Betrieb ist.Das Kabel darf nicht in der Nähe von Stromleitungen oder anderen Quellen für elektrische Störungen verlegt werden.Das Kabel darf nicht eingeklemmt werden, wenn der Elektromotor ausgefahren oder eingezogen wird.

Was passiert, wenn ich eine nicht von Garmin bereitgestellte Halterung verwende?

Die Verwendung von Fremdhalterungen oder selbstgebauten Halterungen kann zu Schäden oder zum Verlust des Transducers führen. Schäden oder Verluste, die durch die Verwendung von Fremdhalterungen oder selbstgebauten Halterungen entstehen, sind nicht durch die Garmin-Garantie abgedeckt.

Ist es erforderlich, einen Ferritkern auf dem Kabel des Transducers zu installieren?

Ja, um die FCC-Vorschriften und gegebenenfalls ähnliche Vorschriften zu erfüllen sowie elektromagnetische Störungen (EMI) zu reduzieren, muss ein Ferritkern an jedem Transducer-Kabel nahe des Steckers installiert werden.

Kann ich die vorhandene Kabelklemme am Sensor-Kabel entfernen, um die Kabelführung zu erleichtern?

Ja, wenn Sie vorhaben, ein Loch zu bohren oder das Kabel während der Installation durch einen engen Raum führen müssen, können Sie die vorhandene feste Kabelklemme vom Kabel entfernen, bevor Sie es durchführen. Nachdem das Kabel an seinen endgültigen Platz geführt wurde, können Sie die mitgelieferte geschlitzte Kabelklemme installieren, bevor Sie die Verbindung herstellen.

Ist die Trommelhalterung für eine dauerhafte oder temporäre Installation ausgelegt?

Die Halterung ist für eine stabile Befestigung ausgelegt. Durch Lösen und Festziehen des mitgelieferten Spannknopfs können Sie das Sonar ohne Werkzeug zwischen den Ansichten wechseln. Für eine dauerhaftere Position des Transducers können Sie die beiliegende Flachkopf-Befestigung verwenden.

Wird dieser Halter mit dem Sonar-Modul GLS™ 10 geliefert?

Nein, dieses Produkt ist der speziell für den Transducer LiveScope™ Plus LVS34 konzipierte Trommelhalter. Das Sonar-Modul GLS™ 10 ist in diesem Halter nicht enthalten.
