Navico Naviop LOOP S Digital Switching System – Kit

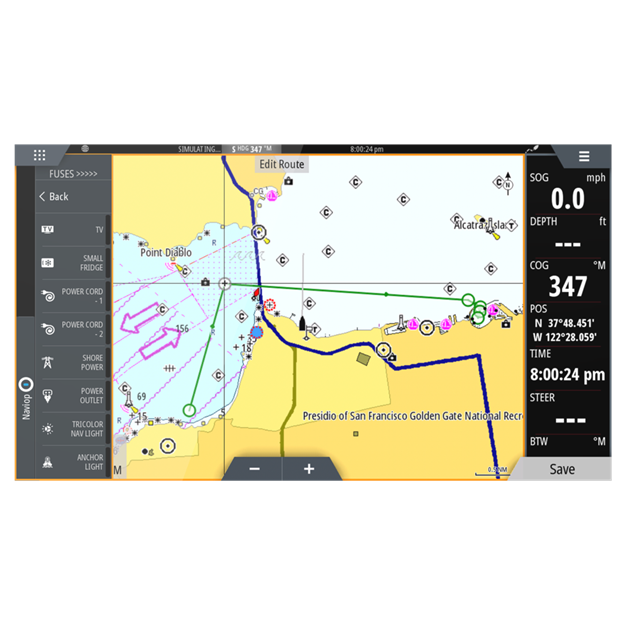

Das Naviop LOOP S Digital Switching System ist ein kompaktes und einfach zu installierendes digitales Schaltkit, das hauptsächlich für kleinere Boote konzipiert ist. Es ermöglicht eine zentrale Steuerung und Überwachung der bordeigenen Systeme über eine integrierte Seitenleiste auf einem kompatiblen Multifunktionsdisplay. Es kann auch als Backup-Lösung für größere Schiffe dienen.

Das System wird von einer 9- bis 32-V-Gleichspannungsquelle für die OP-Box gespeist. Die zentrale Komponente Egon+ der LOOP S benötigt eine Spannungsversorgung von 8 bis 16 V DC (Nennwert 12 V DC).

Das Naviop LOOP S-System bietet über die Egon+-Verteilerkarte 8 Relaiskanäle mit Sicherungen und 8 Sicherungskanäle ohne Relaiskontrolle – insgesamt 16 Ausgangskanäle.

Bei 12 V DC halten die Sicherungskanäle bis zu 30 A stand. Kombinierte Relais- und Sicherungskanäle unterstützen 20 A für ohmsche Lasten und 16 A für induktive Lasten (Motoren, Pumpen).

Die Gesamtstrombegrenzung für das gesamte System beträgt 200 A. Das System verfügt über zwei M8-Eingangsanschlüsse, die jeweils bis zu 100 A führen können.

Die Temperaturen variieren je nach Komponente:

Die OP-Box funktioniert zwischen -15°C und +55°C und wird zwischen -20°C und +70°C gelagert.Die Egon+-Karte funktioniert zwischen -40°C und +85°C und wird zwischen -40°C und +125°C gelagert.

Die OP-Box hat die Schutzklasse IPx7, d. h., sie ist gegen zeitweiliges Untertauchen geschützt. Die Egon+-Karte hat die Schutzklasse IP66, was Schutz gegen Staub und starke Wasserstrahlen bedeutet.

Ja, das System verfügt über einen elektronischen Eingangsschutz. Dieser umfasst einen Verpolungsschutz (bis zu -24 V DC für 5 Minuten) sowie einen Kurzschlussschutz (Massekurzschluss und Kurzschluss bei 16 V DC für 5 Minuten).

Ja, das System ist nur gegen Zündung geschützt, wenn es mit zündgeschützten Sicherungen ausgestattet ist und sein Deckel geschlossen ist.

Die OP-Box verbraucht maximal 0,15 A bei 24 V DC. Die Egon+-Karte hat einen Standby-Stromverbrauch von 1,5 mA.

Das Naviop LOOP S-System ist kompatibel mit Multifunktionsdisplays der Marken Lowrance, Simrad und B&G und ermöglicht die Steuerung über eine integrierte Seitenschiene.

Das System verfügt über mehrere Kommunikationsschnittstellen:

Zwei Ethernet-Ports (10/100)Ein USB-Port (Host v. 2.0, max. 100 mA)Zwei serielle Ports (RS-232, RS-485, RS-422, softwarekonfigurierbar, optische Isolation)Zwei CAN-Bus-Ports (optische Isolation – 1 kV)

Der Naviop LOOP S ist in erster Linie für kleine Boote konzipiert. Er kann auch als Backup-Lösung für größere Schiffe dienen.

Ja, dieses Produkt entspricht der EU-Richtlinie zur elektromagnetischen Verträglichkeit (EMV) 2014/30/EU.

Das System verwendet zwei M8-Eingangsbuchsen für die Hauptstromversorgung, wobei jede Buchse für maximal 100 A ausgelegt ist.

Die empfohlene Kabelquerschnittsfläche für die Anschlüsse beträgt 1,31 mm² bis 5,26 mm² (entspricht AWG #10–16).

Ja, das Naviop LOOP S Digital Switching System wird als kompakte und einfach zu installierende Lösung beschrieben.

Die Egon+-Karte ist für den Einsatz unter extremen Umgebungsbedingungen ausgelegt, darunter mechanische Stöße (gemäß SAE J2030), Sand- und Staubtests (24 Stunden mit Staub, Sand und Kies), Salznebeltests (96 Stunden gemäß ASTM B117-94) sowie Vibrationen (gemäß SAE J1455). Sie bietet zudem chemische Beständigkeit gegenüber gängigen Flüssigkeiten wie Bremsflüssigkeit, ATF-Getriebeöl, Frostschutzmittel, Scheibenwaschflüssigkeit, Servolenkungsflüssigkeit und Öl.

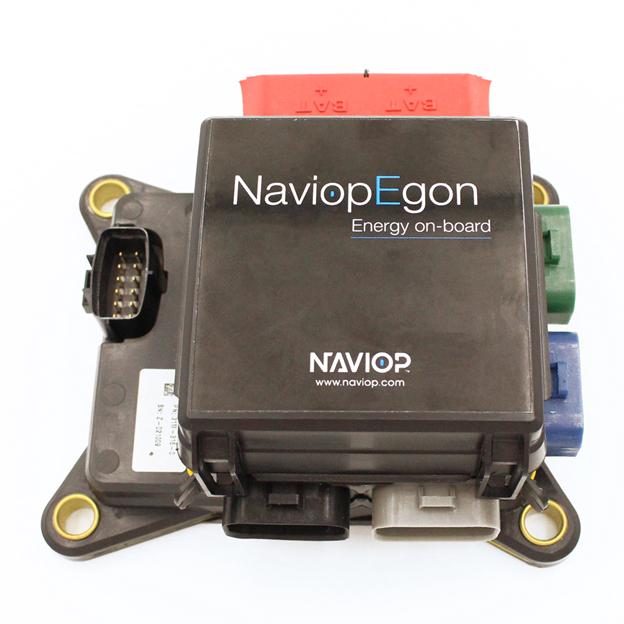

Das Naviop LOOP S Kit enthält eine Egon+-Karte, die die zentrale Komponente des digitalen Schaltssystems ist.

Der Querschnitt des Versorgungskabels muss anhand des Gesamtstromverbrauchs der Karte dimensioniert werden. Die maximale Gesamtstromstärke beträgt 200 A, mit einem Maximum von 100 A pro M8-Eingangsstecker.
