Raymarine

A80704

Durchstrahlsonde RVM-400 0° Edelstahl RealVision 3D, Direktanschluss AXIOM2 und RVM1600 (8 m Kabel)

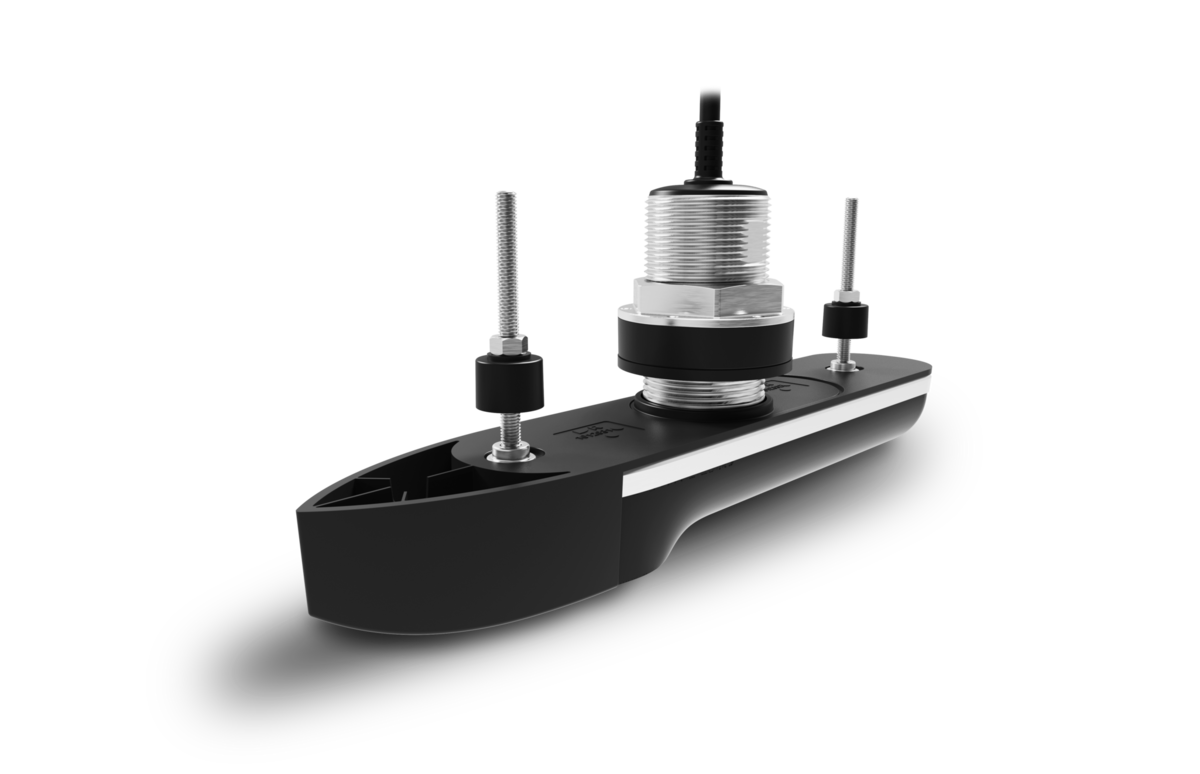

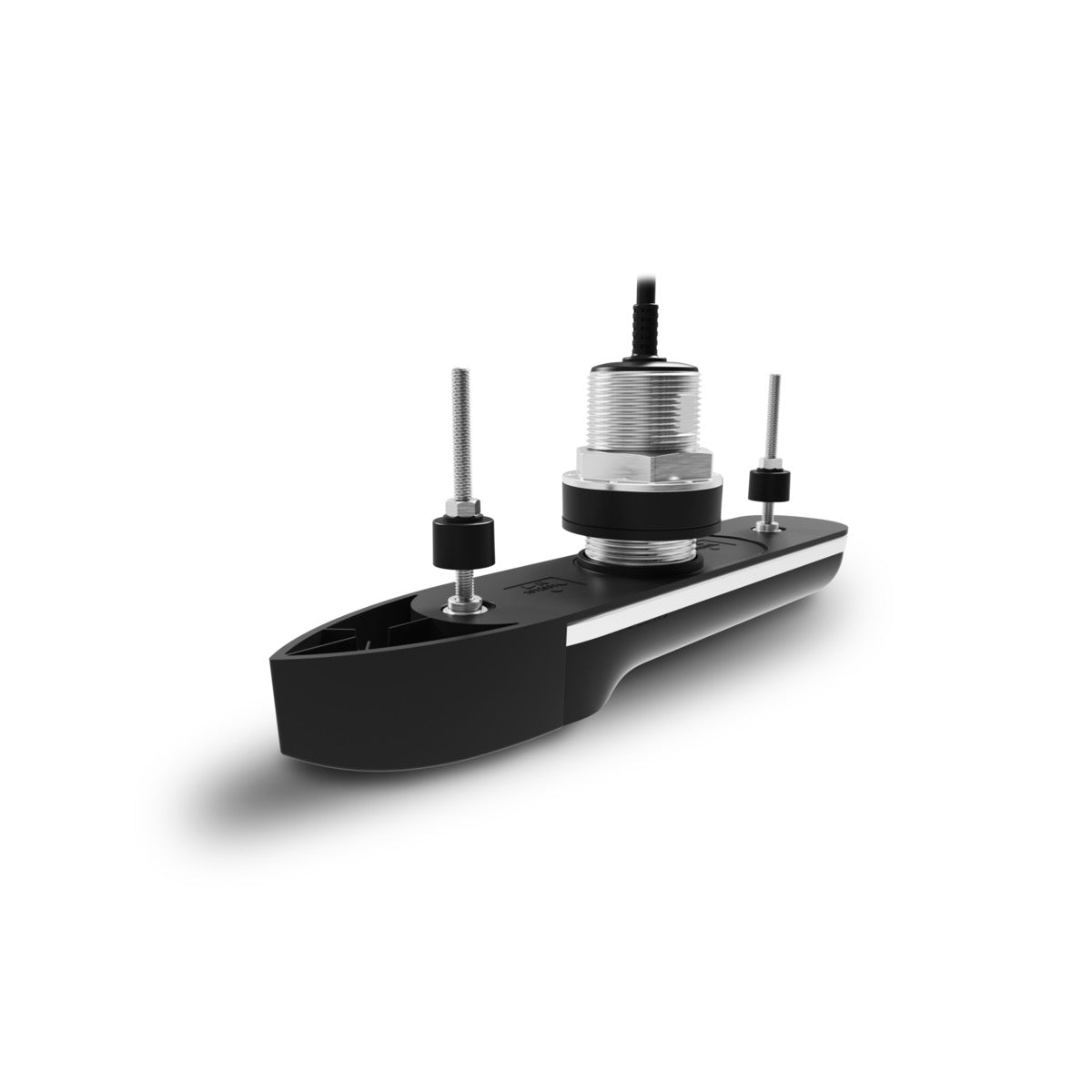

La sonde traversante Raymarine RVM-400 en inox (0°) offre les technologies RealVision 3D, DownVision, SideVision et CHIRP pour une imagerie sous-marine complète. Conçue pour un branchement direct aux écrans AXIOM2 et aux modules RVM1600, elle assure une intégration simplifiée. Cette sonde fait partie de la série RVM-400, offrant une alternative pour les coques à faible inclinaison, tandis que les RVM-412 (12°) et RVM-420 (20°) sont disponibles pour des angles de varangue différents. Inclus: la sonde RVM-400 avec un câble de 8 m.

Prix publicBénéficier du tarif pro

1.914,00€

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenloser Versand ab 300€ in der EU
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Unterstützte Gebertechnologien	RealVision 3D, DownVision, SideVision, CHIRP haute fréquence
Gebermaterial	Inox
Geberanschluss-Typ	Connecteur RealVision 25 broches
Kabellänge	8.0
Kompatible Displays	Raymarine Axiom, Axiom+, Axiom 2 Pro RVM, Axiom Pro, Axiom XL, et modules sondeur RVM1600
Kabellose Konnektivität	Non
Montagetyp	Traversante
Zertifizierungen	CE, FCC, RCM
Hohe CHIRP-Frequenz	150-230
Garantie	2.0

Accessoires

1,5m SeaTalk NG SPUR F / Devicenet NMEA 2000 M Stecker Kabel

57,60€

Geschäft

1 Meter SeaTalk NG F / DeviceNet (NMEA 2000) F Kabel

60,00€

Geschäft

Câble Adaptateur Femelle Devicenetraymarine A06045

Adapterkabel STNG Buchse zu DeviceNet Buchse 400mm

45,90€

45,90€ ~~48,00€~~

Geschäft

SeaTalk NG / Devicenet NMEA2000 Buchse (400mm) Kabel

54,00€

Geschäft

SeaTalk NG Anschlusskabel 1 Meter

57,60€

Geschäft

SeaTalk NG Backbone Kabel 0.4m

50,40€

Geschäft

SeaTalk NG Backbone Kabel 3 M

57,60€

Geschäft

SeaTalk NG 5-Wege-Verbinder

57,60€

57,60€ ~~159,84€~~

Geschäft

SeaTalk NG T-Stück

36,00€

Geschäft

10m RayNet F auf RayNet F Kabel

187,20€

Geschäft

Description détaillée

Die Durchstrahlsonde RVM-400 von Raymarine bietet eine RealVision-3D-Sonarbildlösung für kompatible Navigationssysteme. Entwickelt für eine Durchstrahlmontage mit 0°-Neigung, besteht diese Sonde aus Edelstahl und integriert die DownVision-, SideVision- und RealVision-3D-Technologien sowie ein hochfrequentes CHIRP-Sonar. Sie liefert detaillierte Unterwasseransichten. Die Sonde lässt sich direkt an die Multifunktionsdisplays AXIOM2 und die Sonarmodule RVM1600 anschließen, was die Integration in das Raymarine-Netzwerk vereinfacht.

Integrierte Sonartechnologien

Die RVM-400 vereint mehrere Sonartechnologien für eine vollständige Abdeckung des Meeresbodens und der Wassersäule. Die DownVision- und SideVision-Fähigkeiten ermöglichen eine laterale und vertikale Erfassung von Strukturen und Fischen, während die RealVision-3D-Technologie eine dreidimensionale Darstellung der Unterwasserwelt bietet. Das hochfrequente CHIRP-Sonar sorgt für eine verbesserte Zielunterscheidung und Bildschärfe im Vergleich zu Festfrequenzsonaren. Diese Sonde ist ein zentrales Element der RVM-400-Serie, zu der auch die Modelle RVM-412 und RVM-420 gehören, die sich durch ihre Kompensationswinkel für unterschiedliche Rumpffeigungen auszeichnen.

Integration und Installation

Die RVM-400 ist speziell für den Direktanschluss an AXIOM2-Displays und RVM1600-Sonarmodule konzipiert. Dadurch entfällt der Bedarf an zusätzlichen Adaptern und eine optimale Kompatibilität ist gewährleistet. Das mitgelieferte 8-Meter-Kabel erleichtert die Positionierung der Sonde auf den meisten Booten. Die Durchstrahlmontage aus Edelstahl garantiert eine sichere Befestigung und Langlebigkeit im maritimen Umfeld. Für Installationen, die längere Kabel erfordern, sind RealVision-Erweiterungskabel erhältlich, die maximale Verbindungslängen ermöglichen.

Documentations

Type	Nom
	EN - Plan technique - Sonde traversante RVM-400 0° Inox RealVision 3D, branchement direct AXIOM2 et RVM1600 (câble 8 m)
	FR - Manuel d'utilisation - Sonde traversante RVM-400 0° Inox RealVision 3D, branchement direct AXIOM2 et RVM1600 (câble 8 m)
	EN - Plan technique - Sonde traversante RVM-400 0° Inox RealVision 3D, branchement direct AXIOM2 et RVM1600 (câble 8 m)
	EN - Plan technique - Sonde traversante RVM-400 0° Inox RealVision 3D, branchement direct AXIOM2 et RVM1600 (câble 8 m)
	EN - Plan technique - Sonde traversante RVM-400 0° Inox RealVision 3D, branchement direct AXIOM2 et RVM1600 (câble 8 m)
	EN - Plan technique - Sonde traversante RVM-400 0° Inox RealVision 3D, branchement direct AXIOM2 et RVM1600 (câble 8 m)
	EN - Plan technique - Sonde traversante RVM-400 0° Inox RealVision 3D, branchement direct AXIOM2 et RVM1600 (câble 8 m)

Avis de l'expert

« Analyse technique de la sonde Raymarine RVM-400 RealVision 3D »

La sonde traversante Raymarine RVM-400 est une solution technique pour les plaisanciers et pêcheurs équipés d'un système AXIOM2 ou d'un module RVM1600. Son principal atout réside dans son intégration directe, ce qui minimise les points de défaillance potentiels et simplifie le câblage. Contrairement aux solutions avec boîtiers adaptateurs externes, cette connexion directe assure une transmission de données RealVision 3D sans latence, essentielle pour la détection en temps réel des structures et des bancs de poissons.

Le choix d'une sonde traversante en acier inoxydable de 0° est pertinent pour les coques à faible inclinaison. Pour les bateaux présentant un angle de varangue plus prononcé, les modèles RVM-412 (12°) ou RVM-420 (20°) de la même série seraient plus adaptés pour optimiser la qualité du faisceau et éviter les bulles d'air. L'ingénierie intégrée de la RVM-400 permet une calibration AHRS (Attitude and Heading Reference System) précise, garantissant la stabilité de l'image 3D même par mer agitée. C'est un avantage significatif pour les utilisateurs souhaitant une visualisation constante et fiable.

L'installation nécessite un perçage précis de la coque, mais le raccordement électrique est simplifié grâce au connecteur direct. Il est crucial de respecter les directives d'emplacement pour éviter les interférences et assurer une performance optimale du sonar. Cette sonde est particulièrement recommandée pour les bateaux de taille moyenne qui recherchent une solution d'imagerie sonar performante sans la complexité d'un système modulaire avec des boîtiers d'interface supplémentaires.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Durchstrahlsonde RVM-400 0° Edelstahl RealVision 3D, Direktanschluss AXIOM2 und RVM1600 (8 m Kabel)

1.914,00€

Complétez votre installation avec des

Équipements complémentaires

Raymarine

AIS 700 KLASSE B mit integriertem Antennensplitter

Ref : E70476

1.148,40€

1.148,40€ ~~1.422,00€~~

Questions fréquentes

Besoin d'aide ? Contactez-nous

Quelles technologies sonar sont intégrées dans la sonde Raymarine RVM-400 ?

La sonde Raymarine RVM-400 intègre plusieurs technologies sonar avancées pour une vision sous-marine complète :

DownVision : Pour une vue détaillée du fond marin directement sous le bateau.SideVision : Pour scanner les zones latérales et détecter les structures et poissons sur les côtés.RealVision 3D : Offre une représentation tridimensionnelle du monde sous-marin.Sonar CHIRP haute fréquence : Améliore la discrimination des cibles et la clarté de l'image.

De quel matériau est faite la sonde RVM-400 et quel est son angle de compensation ?

La sonde Raymarine RVM-400 est fabriquée en acier inoxydable, garantissant durabilité et résistance en environnement marin. Elle est conçue pour une installation traversante avec un angle de compensation de 0°. Cela signifie qu'elle est idéale pour les coques ayant un angle de quille (deadrise) de 0° à l'emplacement de l'installation.

Quelle est la longueur du câble fourni avec la sonde Raymarine RVM-400 ?

La sonde Raymarine RVM-400 est fournie avec un câble intégré d'une longueur de 8 mètres (26,2 pieds). Cette longueur est conçue pour faciliter le positionnement de la sonde sur la plupart des embarcations.

Quels écrans multifonctions Raymarine intègrent directement la compatibilité avec la sonde RVM-400 ?

La sonde Raymarine RVM-400 est conçue pour un branchement direct aux écrans multifonctions Raymarine AXIOM2. Ces écrans intègrent la technologie RealVision nécessaire pour traiter les données de la sonde sans module additionnel.

La sonde RVM-400 peut-elle être utilisée avec d'autres écrans multifonctions Raymarine que les AXIOM2 ?

Oui, la sonde RVM-400 est compatible avec d'autres écrans multifonctions Raymarine de la série Axiom, tels que les Axiom 2 Pro, Axiom 2 XL, Axiom Pro, Axiom XL et Axiom MFDs. Pour ces modèles, la sonde doit être connectée à un module sondeur RVM1600.

Quel est le type d'installation recommandé pour la sonde RVM-400 ?

La sonde Raymarine RVM-400 est une sonde de type traversante (thru-hull). Cela signifie qu'elle est installée en perçant un trou dans la coque du bateau, permettant à l'élément transducteur d'être directement exposé à l'eau sous la coque pour des performances optimales.

Faut-il appliquer un antifouling sur la sonde RVM-400 ?

Oui, il est recommandé d'appliquer un antifouling sur la sonde RVM-400 pour prévenir l'accumulation de croissance marine. Il est important d'utiliser un antifouling à base d'eau, spécialement formulé pour les transducteurs, afin de ne pas affecter les performances de la sonde. Évitez les antifoulings à base de métal qui pourraient interférer avec le signal sonar.
