Raymarine

E70643

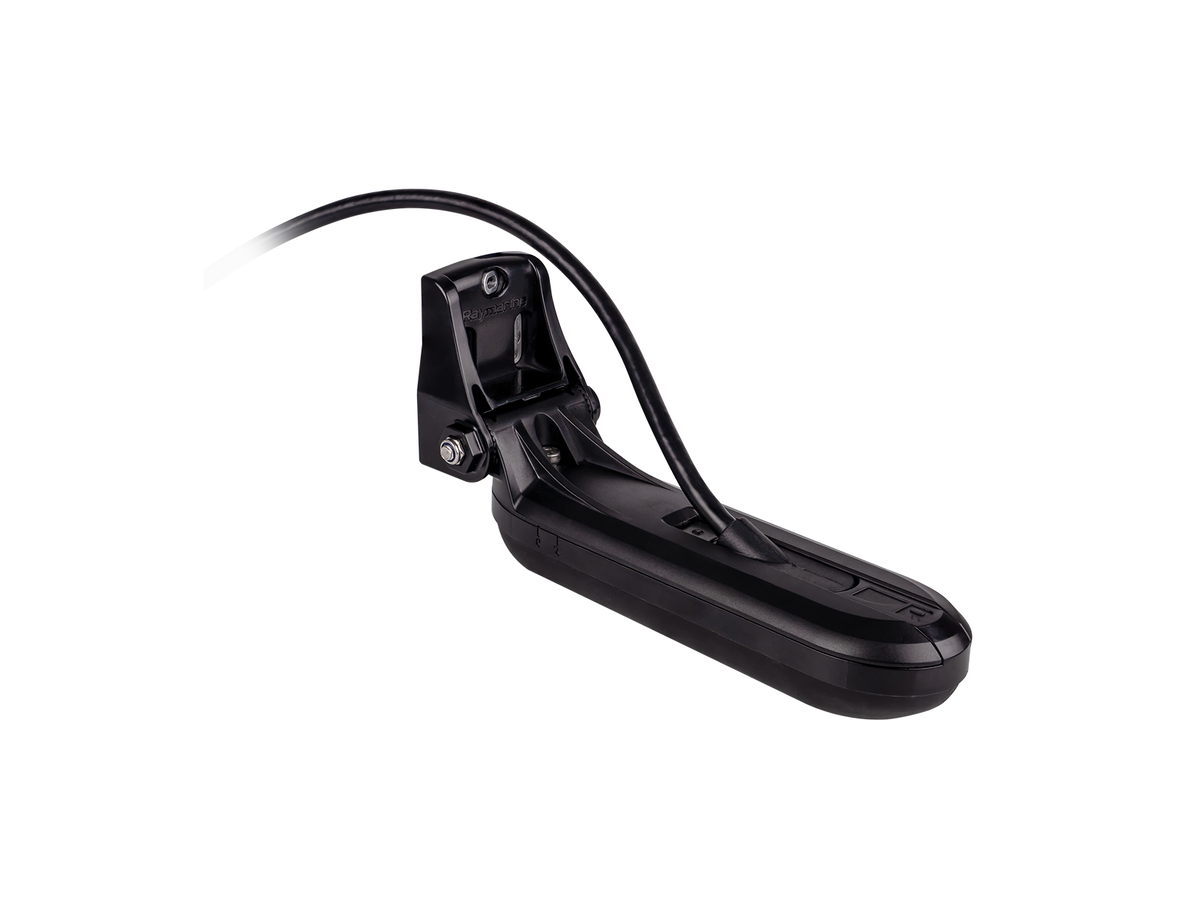

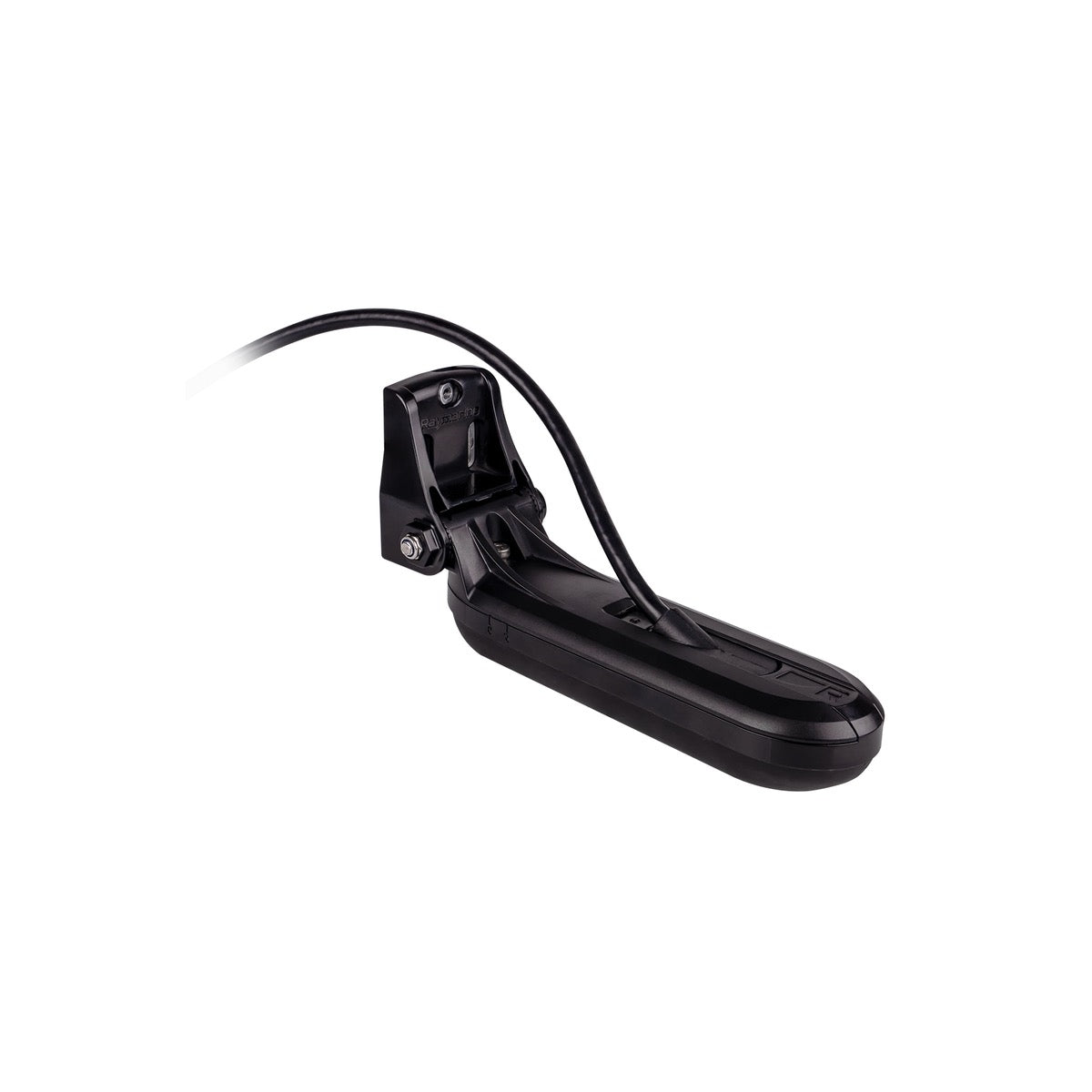

Plastik-Echolot für Heckmontage HV-100+ HyperVision (6-m-Kabel)

Das Raymarine HV-100+ HyperVision (E70643) Kunststoff-Echolot bietet eine Ultraschallbildgebung mit ultrahoher Auflösung (DownVision, SideVision, RealVision) dank der HyperVision™-Technologie. Entwickelt für eine einfache Montage am Heckspiegel, enthält es eine Halterung und ein integriertes 6-m-Kabel zur direkten Verbindung mit kompatiblen Raymarine Multifunktionsdisplays. Dieses Echolot ist eine wesentliche Komponente für die Systeme Element und Axiom und verbessert die Erkennung von Strukturen und Fischen.

ListenpreisProfitarif nutzen

339,53€

339,53€ ~~354,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Unterstützte Gebertechnologien	DownVision, SideVision, RealVision 3D, HyperVision CHIRP
Echolot-Frequenzen	200, 350, 1200
Betriebstemperatur	-25 °C bis +55 °C
Maximale Lesetiefe	274.0
Gebermaterial	Kunststoff
Geberanschluss-Typ	Raymarine-Steckverbinder
Kabellänge	6.0
Produktbreite	57.00
Integrierter Temperatursensor	Ja
Produkthöhe	31.5
Kompatible Displays	Raymarine Element, Raymarine Axiom
Produkttiefe	204.6
IP-Schutzart	IPX8
Montagetyp	Heckspiegel
Zertifizierungen	EMV 2014/30/EU
Temperaturmessbereich	-25 °C bis +55 °C
Abdeckungswinkel	3D: 180°, DownVision: 60°, Konisch: 25°
Hohe CHIRP-Frequenz	1200
Niedrige CHIRP-Frequenz	200
Angelart	Meer, See, Fluss, Vertikal, Schlepp
Integrierter Geschwindigkeitssensor	Nein
Erscheinungsjahr	2019.0

Ausführliche Beschreibung

Das Plastik-Echolot für Heckmontage HV-100+ HyperVision von Raymarine (Artikelnummer E70643) ist für eine detaillierte Sonar-Bildgebung vom Heck Ihres Bootes aus konzipiert. Mit der HyperVision™-Technologie ermöglicht dieses Echolot den Zugriff auf DownVision-, SideVision- und RealVision-Ansichten und bietet eine verbesserte Klarheit zur Identifizierung von Strukturen und Fischen.

HyperVision™-Technologie für überlegene Klarheit

Das HyperVision™-System von Raymarine nutzt höhere Frequenzen für ultrahochauflösende Sonarbilder. Dieses HV-100+-Echolot zeichnet sich durch seine Fähigkeit aus, präzise Darstellungen des Meeresbodens und von Unterwasserzielen zu liefern, selbst bei moderaten Tiefen, und bietet damit einen deutlichen Vorteil gegenüber herkömmlichen Echoloten. Im Gegensatz zu einem durchgehenden Echolot wie der HV-300 (Artikelnummer A80604) ist die HV-100+ speziell für die Installation an der Heckmontage ausgelegt und vereinfacht die Montage für viele Bootstypen.

Installation und Kompatibilität

Das Echolot HV-100+ HyperVision für Heckmontage (E70643) wird mit einem integrierten 6-Meter-Kabel geliefert, das den Anschluss an kompatible Raymarine-Multifunktionsdisplays erleichtert. Die Installation ist einfach und erfordert kein aufwendiges Durchbohren des Rumpfes, im Gegensatz zu durchgehenden Modellen. Es eignet sich ideal für Angler und Skipper, die eine leistungsstarke Sonar-Bildgebungslösung ohne die Einschränkungen einer durchgehenden Installation suchen.

Dokumentationen

Type	Nom
	EN - Notice d'installation - Sonde plastique tableau HV-100+ HyperVision (Câble 6m)
	EN - Notice d'installation - Sonde plastique tableau HV-100+ HyperVision (Câble 6m)
	DE - Installationsanleitung - Kunststoffsonde HV-100+ HyperVision (Kabel 6m)
	FR - Notice d'installation - Sonde plastique tableau HV-100+ HyperVision (Câble 6m)
	DE - Montageschablone - Kunststoffsonde für Durchsteckmontage HV-100+ HyperVision (6-m-Kabel)
	DE - Montageschablone - Kunststoffsonde für Heckmontage HV-100+ HyperVision (6-m-Kabel)
	EN - Notice d'installation - Sonde plastique tableau HV-100+ HyperVision (Câble 6m)
	EN - Notice d'installation - Sonde plastique tableau HV-100+ HyperVision (Câble 6m)
	FR - Notice d'installation - Sonde plastique tableau HV-100+ HyperVision (Câble 6m)
	DE - Montageschablone - Kunststoffsonde für Heckmontage HV-100+ HyperVision (6-m-Kabel)
	DE - Montageschablone - Kunststoffsonde für Heckdurchführung HV-100+ HyperVision (6-m-Kabel)

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse: Raymarine HV-100+ HyperVision-Echolot für Heckmontage »

Das Raymarine HV-100+ HyperVision-Echolot ist eine besonders relevante Sonar-Imaging-Lösung für Sportboote und Sportfischerei. Sein Hauptvorteil liegt in der HyperVision-Technologie, die durch den Einsatz hoher Frequenzen eine deutlich bessere Bildauflösung von Unterwasserstrukturen und Fischschwärmen im Vergleich zu herkömmlichen CHIRP-Sonden ermöglicht. Für Nutzer von Raymarine Multifunktionsdisplays der Serien Element oder Axiom erschließt die Sonde das volle Potenzial der RealVision-3D-, DownVision- und SideVision-Imaging-Funktionen und bietet eine klare Kartierung des Meeresbodens, die für die Erkundung spezifischer Fischgründe oder die Navigation in flachem Wasser nützlich ist.

Bei der Installation handelt es sich um eine Heckmontage-Sonde, was den Einbau im Vergleich zu einer Durchstecksonde wie der HV-300 deutlich vereinfacht. Ein Durchbohren des Rumpfes und ein Trockenlegen entfallen, wodurch die Montage für ein breiteres Publikum zugänglich wird und die Installationskosten sinken. Wichtig ist die Wahl eines turbulenzfreien Montageorts am Heck, um die Signalqualität zu maximieren. Es empfiehlt sich, mehrere Positionen vor der endgültigen Befestigung zu testen. Obwohl die Sonde auf einfache Installation ausgelegt ist, muss dem 6-m-Kabelrouting besondere Aufmerksamkeit geschenkt werden, um elektromagnetische Störungen zu vermeiden und einen ausreichenden mechanischen Schutz zu gewährleisten.

Die Sonde eignet sich besonders für mittelgroße Motoryachten, bei denen keine übermäßige Geschwindigkeit gefahren wird und eine Durchsteckmontage nicht gewünscht ist. Bei schnellen oder größeren Schiffen könnte eine Durchstecksonde bei hohen Geschwindigkeiten bessere Leistungen bieten. Die HV-100+ glänzt durch seitliche und vertikale Detektion, was bei der Suche nach Fischgründen sehr geschätzt wird. Ihr Leistungs-/Installationskomfort-Verhältnis macht sie zu einer sinnvollen Wahl für eine deutliche Aufwertung Ihres Raymarine-Sonarsystems.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Plastik-Echolot für Heckmontage HV-100+ HyperVision (6-m-Kabel)

339,53€

339,53€ ~~354,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Welche Haupttechnologie wird im Echolot HV-100+ HyperVision eingesetzt?

Das Echolot HV-100+ HyperVision nutzt die HyperVision™-Technologie von Raymarine. Diese Technologie arbeitet mit höheren Frequenzen, um ultrahochauflösende Sonarbilder zu erzeugen. Sie ermöglicht detaillierte Ansichten des Meeresbodens und von Unterwasserzielen und bietet eine überlegene Klarheit zur Identifikation von Strukturen und Fischen.

Welche Sonar-Ansichtmodi bietet das Echolot HV-100+ HyperVision?

Das Echolot HV-100+ HyperVision bietet Zugang zu mehreren fortschrittlichen Sonar-Ansichtmodi:

DownVision™: Für eine detaillierte Darstellung des Unterwasserschiffs.SideVision™: Für eine seitliche, erweiterte Darstellung von Strukturen und Fischen neben dem Boot.RealVision™: Für eine realistische 3D-Darstellung der Unterwasserwelt.

Wie wird das Raymarine HV-100+ Echolot installiert?

Das HV-100+ Echolot ist für eine Installation am Heckspiegel Ihres Bootes konzipiert. Die Montage erfolgt direkt und erfordert – anders als bei durchgehenden Modellen – kein aufwendiges Durchbohren des Rumpfes. Es wird mit einem integrierten 6-Meter-Kabel geliefert, um die Anschlussarbeiten zu erleichtern. Raymarine empfiehlt, die mitgelieferten Installationsanweisungen zu befolgen, um eine optimale Leistung zu gewährleisten.

Mit welchen Multifunktionsdisplays von Raymarine ist das Echolot HV-100+ HyperVision kompatibel?

Das Echolot HV-100+ HyperVision ist kompatibel mit den Multifunktionsdisplays von Raymarine, die über die RealVision- oder HyperVision-Technologie verfügen. Es ist speziell für die Zusammenarbeit mit der Raymarine-Element-Serie konzipiert. Bei anderen Serien wie Axiom kann je nach Modell ein integrierter RealVision-MAX-Transducer oder ein externes kompatibles Sonarmodul erforderlich sein.

Ist es möglich, Antifouling auf dem Echolot HV-100+ zu verwenden?

Ja, es ist möglich, Antifouling auf dem Echolot HV-100+ aufzutragen. Es muss jedoch zwingend wasserbasierte Antifouling-Farbe verwendet werden. Auf keinen Fall darf Antifouling auf Keton- oder Kupferbasis verwendet werden, da dies die Sonde beschädigen und ihre Leistung beeinträchtigen kann. Die Nichtbeachtung dieser Vorgabe kann auch die Produktgarantie beeinträchtigen.

Kann das Echolot HV-100+ außerhalb des Wassers getestet werden?

Nein, es ist zwingend erforderlich, die Sonde HV-100+ niemals außerhalb des Wassers zu testen oder zu betreiben. Ein Betrieb außerhalb des Wassers kann zu Überhitzung und irreversiblen Schäden am Gerät führen.

Welche Art von Dichtmasse sollte für die Installation des Echolots HV-100+ verwendet werden?

Für die Installation des Echolots HV-100+ sollte ausschließlich ein neutral aushärtender Polyurethan-Dichtstoff in Marinequalität verwendet werden. Mastics mit Acetat oder Silikon sind NICHT geeignet, da diese Substanzen Kunststoffteile der Sonde beschädigen können.

Enthält die HV-100+ HyperVision-Sonde einen Temperatursensor?

Ja, die HV-100+ HyperVision-Sonde ist mit einem Temperatursensor ausgestattet. Dieser Sensor befindet sich in der Regel an der Rückseite des Transducers und liefert Wassertemperaturdaten an Ihr kompatibles Multifunktionsdisplay.
