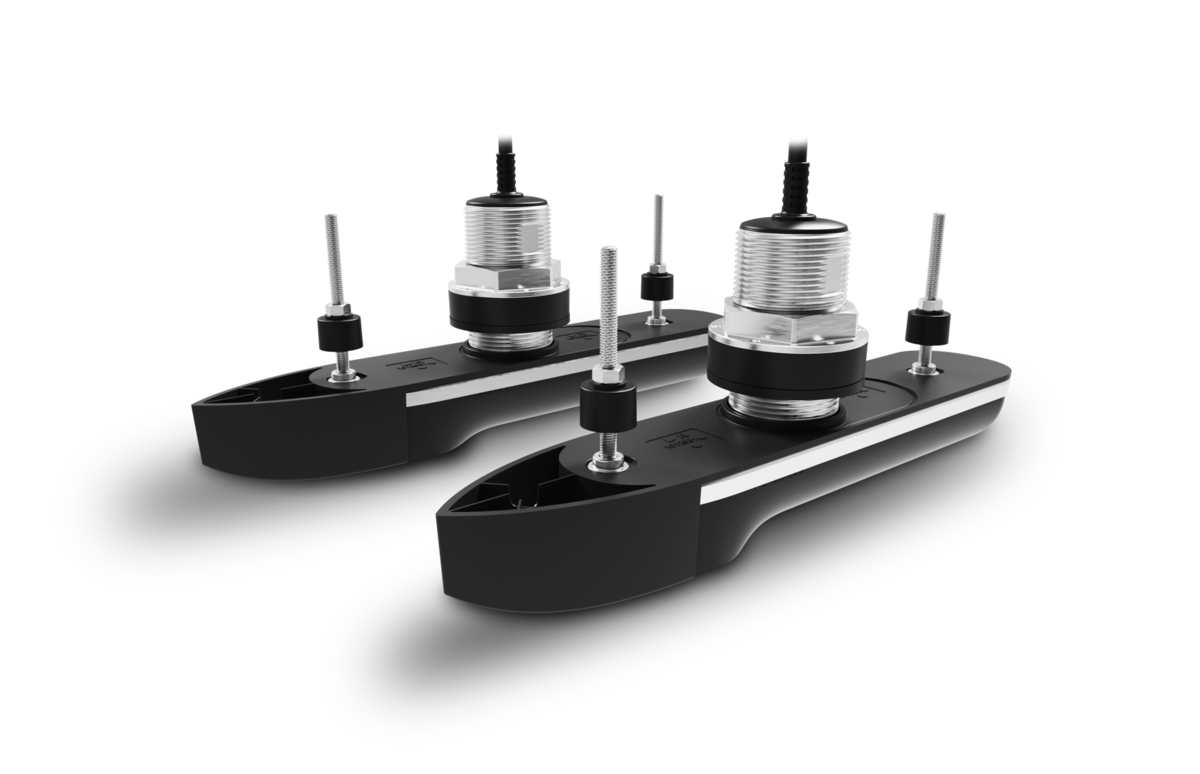

Pack 2 Inox-Durchstech-Sonden 20° Backbord / Steuerbord RVM-420, direkt AXIOM2 und RVM1600 (2 x 2 m, Y-Kabel und 8 m Verlängerung)

Das Raymarine RVM-420-Paket (Bestellnummer T70544) ist eine Komplettlösung mit zwei Edelstahl-Durchstechsonden, die speziell für Rümpfe mit einem Decksneigungswinkel von 16° bis 24° entwickelt wurden. Es integriert die RealVision 3D-, DownVision-, SideVision- und Hochfrequenz-CHIRP-Technologien für detaillierte Sonar-Bilder. Dieses Paket ist für die Installation an Backbord und Steuerbord für eine optimale Abdeckung ausgelegt.

Die RVM-420-Sonden von Raymarine integrieren mehrere fortschrittliche Sonartechnologien für eine vollständige Darstellung der Unterwasserwelt:

RealVision 3D: Bietet eine dreidimensionale Ansicht des Meeresbodens, von Strukturen und Fischen.DownVision: Liefert ein klares, fotografisches Bild des Meeresbodens und der Strukturen unter dem Boot.SideVision: Ermöglicht die Darstellung von Strukturen und Fischen seitlich des Schiffes.CHIRP Hochfrequenz: Verbessert die Zieltrennung und Bildauflösung.

Die Durchstechsonden RVM-420 bestehen aus Edelstahl (nichtrostender Stahl), was eine sichere Befestigung und eine erhöhte Haltbarkeit im maritimen Umfeld gewährleistet.

Die RVM-420-Sonden haben einen Winkel von 20°. Sie sind speziell für Bootsrümpfe mit einem Deadrise-Winkel (Rumpfwinkel) zwischen 16° und 24° ausgelegt. Dieser integrierte Winkel sorgt für optimale Leistung ohne zusätzliche Ausgleichskeile.

Das Set T70544 umfasst folgende Komponenten:

Zwei durchgehende Edelstahl-Sonden RVM-420 mit einem Winkel von 20°.Zwei 2 Meter lange Sondenkabel.Ein Y-Kabel zum Anschluss beider Sonden an einen einzigen Eingang.Ein 8 Meter langes Verlängerungskabel.

Die RVM-420-Sonden sind direkt kompatibel mit den Multifunktionsdisplays Raymarine AXIOM2. Sie sind ebenfalls kompatibel mit anderen Modellen der Axiom-Serie, wie den Displays AXIOM, AXIOM+, AXIOM Pro, AXIOM XL und AXIOM 2 XL, sofern diese mit dem entsprechenden RealVision MAX-Sondenmodul ausgestattet sind oder über eine integrierte RealVision MAX-Funktionalität verfügen.

Ja, diese Sonden sind für die direkte Kompatibilität mit den Raymarine-Echolot-Modulen RVM1600 sowie mit den AXIOM2-Displays mit RealVision-MAX-Technologie ausgelegt.

Die RVM-420-Echolote sind Durchstech-Echolote. Das bedeutet, sie werden durch den Rumpf des Bootes geführt, sodass der Schallwandler direkt mit dem Wasser in Kontakt steht. Dadurch wird eine optimale Sonar-Leistung gewährleistet.

Ja, die Installation der durchgehenden RVM-420-Echolote erfordert das Bohren des Schiffsrumpfes für jeden Sensor. Dieser Vorgang ist essenziell für eine sichere Befestigung und dafür, dass der Wandler korrekt positioniert ist, um Sonarsignale zu erfassen.

Ja, es ist möglich, Antifouling auf die RVM-420-Sonden aufzutragen. Es wird empfohlen, die spezifischen Anweisungen des Antifouling-Herstellers sowie von Raymarine für das erneute Auftragen von Antifouling zu befolgen, um die Leistung der Sonde nicht zu beeinträchtigen.

Das Paket enthält zwei Sonden (eine für Backbord und eine für Steuerbord), um eine verbesserte und vollständigere SideVision-Abdeckung beider Schiffsseiten zu bieten. Diese Konfiguration ist besonders vorteilhaft für größere Schiffe oder für diejenigen, die eine detaillierte seitliche Darstellung eines größeren Bereichs benötigen.

Ja, die Positionierung der Sonden ist entscheidend für optimale Leistungen. Es wird empfohlen, sie in einem Bereich mit glattem, turbulenzfreiem Wasserfluss zu installieren, entfernt von Propellern, Kielen, Wasserentnahmeöffnungen oder anderen Transducern. Spezifische Anweisungen für Rümpfe aus GFK-Sandwichkonstruktion sind im Installationshandbuch enthalten.

Ja, nach der Installation ist eine Kalibrierung erforderlich. Die Sonden RVM-420 benötigen eine AHRS-Kalibrierung (Attitude and Heading Reference System) von RealVision, um die Genauigkeit der 3D-Bilder zu gewährleisten, sowie eine allgemeine Kalibrierung des Sonar-Transducers für korrekte Tiefen- und Bilddaten.

Das RVM-420-Sonden-Pack wird mit Folgendem geliefert:

Zwei Sondenkabel mit je 2 Metern Länge. Ein Y-Kabel zum Anschließen beider Sonden. Ein Verlängerungskabel mit 8 Metern Länge. Dies bietet eine ausreichende kombinierte Kabellänge für viele Installationskonfigurationen.

Die RVM-420-Sonden übertragen ein vollständiges Spektrum an Sonardaten an Ihren kompatiblen Raymarine-Bildschirm, darunter:

Detaillierte 3D-Bilder des Meeresbodens und von Strukturen.DownVision-Ansichten unter dem Boot.SideVision-Ansichten der Bootsseiten.Präzise Tiefenmessungen.Erkennung und Identifikation von Fischen.

Obwohl die Installationsanleitung die genaue Liste enthält, werden für die Installation von durchgehenden Sonden wie der RVM-420 in der Regel grundlegende Werkzeuge für die Arbeit am Rumpf benötigt, darunter:

Eine Akkuschrauber.Bohrfräser in verschiedenen Größen zum Bohren des Rumpfes.Messwerkzeuge.Marine-Dichtungsmittel.Passende Schraubenschlüssel und Schraubendreher für die Montage.

Ja, es wird dringend empfohlen sicherzustellen, dass Ihr kompatibles Raymarine-Multifunktionsdisplay (z. B. AXIOM²) mit der neuesten Version der LightHouse-Software betrieben wird. Software-Updates gewährleisten die optimale Kompatibilität und den Zugriff auf alle Funktionen der RVM-420-Sonden.

Die Haltbarkeit der RVM-420-Sonden wird durch ihre Konstruktion aus Edelstahl (nichtrostender Stahl) gewährleistet, einem Material, das für seine Korrosionsbeständigkeit und Robustheit in rauen Meeresumgebungen bekannt ist. Zudem garantiert ihre durchgehende Installation eine sichere und widerstandsfähige Befestigung.

Um die optimale Leistung der RVM-420-Echolote zu gewährleisten, wird eine regelmäßige Wartung empfohlen, die Folgendes umfasst:

Routinekontrollen zur Überprüfung auf Beschädigungen oder Verstopfungen.Reinigung der Sondenoberflächen zur Entfernung von Meeresverschmutzungen.Neuauftrag von Antifouling-Farbe, falls erforderlich, gemäß den geltenden Richtlinien.

Ja, das im Lieferumfang enthaltene Y-Kabel und Verlängerungskabel sind speziell für die RealVision-Echolote der RVM-400-Serie, einschließlich der RVM-420, sowie für deren Anschluss an kompatible Raymarine-Sonar-Module oder Multifunktionsdisplays konzipiert. Sie gewährleisten optimale Konnektivität und Leistung.
