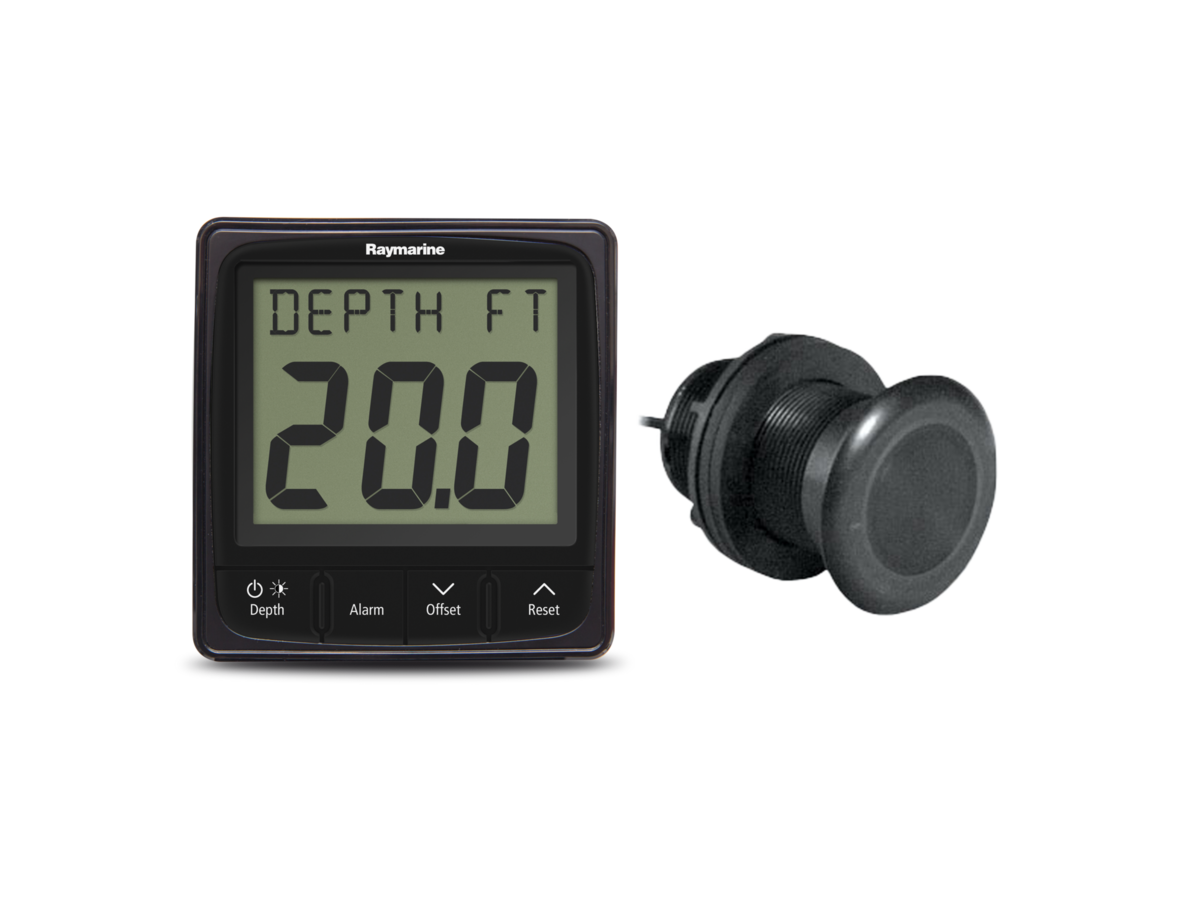

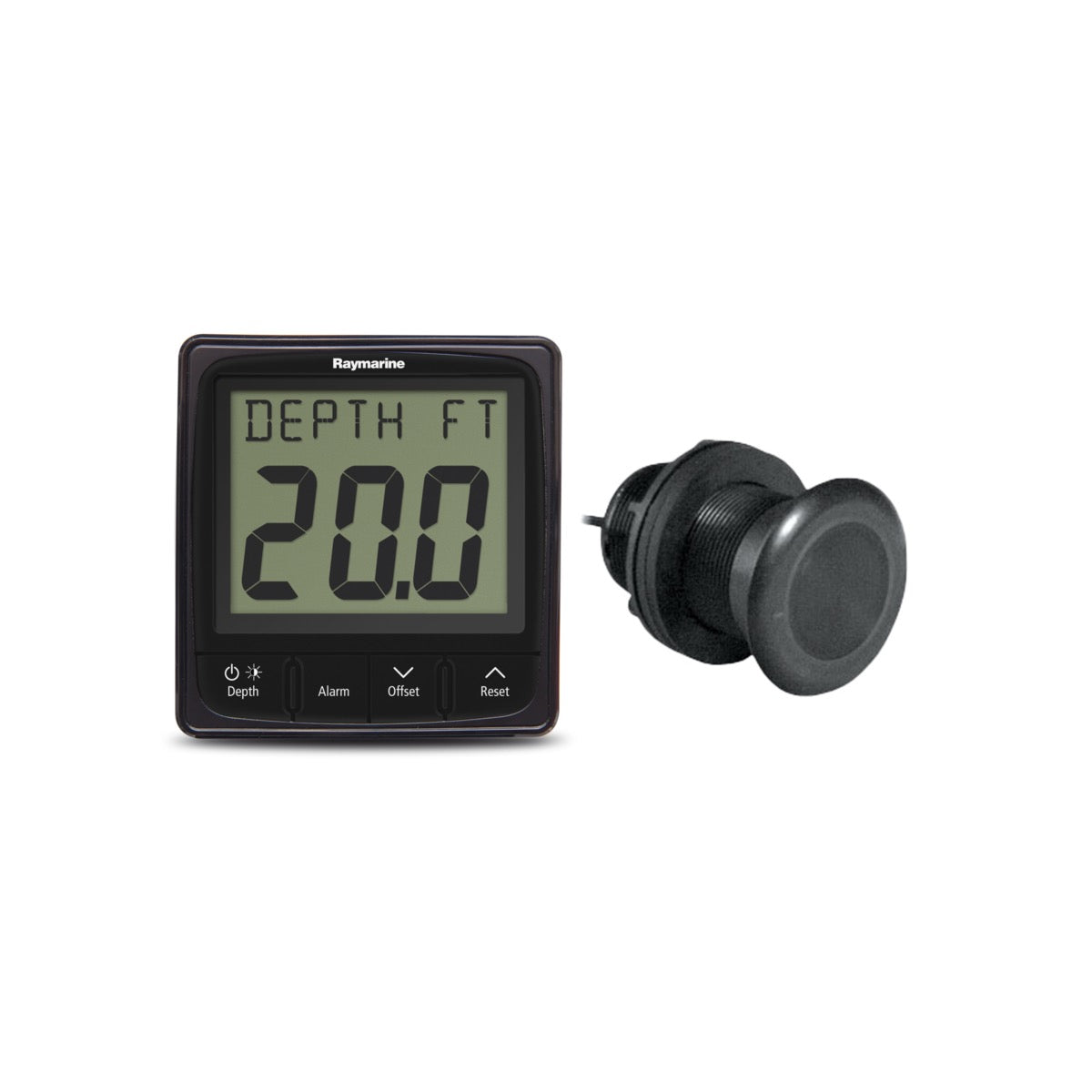

Pack i50 Echolot mit Durchschall-Sonde P19 (M78713-PZ)

Das Raymarine i50-Echolot-Paket (E70148) ist ein nautisches Instrument zur präzisen Anzeige der Wassertiefe. Es eignet sich ideal für Segelboote und Motorboote. Die Integration erfolgt in SeaTalk NG- und NMEA 2000-Netzwerke und bietet die bewährte Ablesbarkeit und Zuverlässigkeit der i50/i60/i70-Instrumentenreihe. Das Paket enthält das Anzeigegerät i50 Depth und den Durchflusssensor P19 (M78713-PZ).

ListenpreisProfitarif nutzen

570,32€

570,32€ ~~624,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

IP-Schutzart	IPX6
Betriebsspannung	10–16 V
Produkthöhe	115 mm
Produktbreite	110 mm
Kabelgebundenes Netzwerk	SeaTalk NG, NMEA 2000, SeaTalk 1
Hintergrundbeleuchtungsfarbe	Rot
Gehäusefarbe	Schwarz
Gehäusematerial	Kunststoff
Maximaler Stromverbrauch	2,4 W
Produkttiefe	44 mm
Typischer Stromverbrauch	< 1 W
NMEA 2000 Ladeäquivalenz (LEN)	4
Montagetyp	Einbau
Betriebstemperatur	-20 °C bis +55 °C
Empfohlene Sicherungsgröße	1 A
Bus-Kompatibilität	SeaTalk NG, NMEA 2000, SeaTalk 1
Zertifizierungen	CE
Display-Typ	LCD monochrom
Touchscreen	Nein
Kabelgebundener Eingang	Port-Transducer, SeaTalk NG
Lagertemperatur	-30 °C bis +70 °C
Relative Luftfeuchtigkeit	93 %
Verklebtes LCD	Nein
Packungsinhalt	Anzeige i50 Echolot, Durchstrahlsonde P19 (M78713-PZ), SeaTalk-NG-Kabel, Montageset, Dokumentation
Regatta-Stoppuhr-Funktion	Nein
Verfügbare Alarme	Flachwasser-Alarm

Ausführliche Beschreibung

Das Raymarine i50 Echolot-Pack ist eine Marineinstrument-Lösung zur präzisen Anzeige der Wassertiefe. Entwickelt für eine einfache Integration in Navigationssysteme, bietet es essenzielle Funktionen zur Überwachung der Meeresböden und zur Sicherheit auf See.

Funktionen und Anzeige

Mit einem klaren Display zeigt das i50 Depth-Instrument die Tiefendaten an, inklusive Kalibrierungsoptionen wie Tiefenversatz (Depth Offset) und wählbaren Maßeinheiten. Zur Sicherheit sind konfigurierbare Flachwasseralarme integriert, mit einer Alarm-Sperrfunktion, um Fehlalarme zu vermeiden. Die Display-Helligkeit lässt sich über die Hintergrundbeleuchtung und den Kontrast anpassen und kann gruppenweise mit anderen Instrumenten der i50/i60/i70-Serie synchronisiert werden, um eine einheitliche Optik zu gewährleisten.

Konnektivität und Systemintegration

Das Instrument unterstützt die Protokolle SeaTalk NG und NMEA 2000 für eine nahtlose Integration in moderne Navigationsnetzwerke. Es ist zudem kompatibel mit SeaTalk 1 über einen Konverter, was Flexibilität für ältere Systeme bietet. Die Stromversorgung erfolgt direkt oder über das SeaTalk-NG-Netzwerk, mit Anforderungen an inline-Sicherungen für einen maritimen Schutz gemäß den geltenden Normen. Das Raymarine i50 gehört zur Serie dedizierter Instrumente, neben den Modellen i60 (Wind, Log) und i70 (Multifunktions-Farbdarstellung). Es unterscheidet sich von komplexeren Multifunktionsdisplays wie den Axiom- oder Element-Serien durch seine fokussierte Funktion und vereinfachte Benutzeroberfläche. Es stellt eine Alternative zu Tiefenanzeigen von Mitbewerbern wie Garmin oder B&G dar und bietet eine bewährte Systemintegration.

Inklusive Durchschall-Sonde P19

Dieses Pack enthält eine Durchschall-Sonde P19 (M78713-PZ), die für eine robuste Installation und zuverlässige Datenerfassung der Tiefenwerte konzipiert ist. Raymarine bietet zudem Transducer für Geschwindigkeit/Temperatur und DST-Funktionen (Tiefe, Geschwindigkeit, Temperatur) für weitere Konfigurationen der i50-Serie, was eine Modularität für die spezifischen Anforderungen jedes Bootes ermöglicht.

Dokumentationen

Type	Nom
	EN - Notice d'installation - Pack i50 Sondeur, avec sonde Traversante P19 (M78713-PZ)
	FR - Notice d'installation - Pack i50 Sondeur, avec sonde Traversante P19 (M78713-PZ)
	DE - Konformitätserklärung - Pack i50 Echolot, mit Durchstechsonde P19 (M78713-PZ)
	DE - Montageschablone - i50-Pack Echolot mit Durchstecksonde P19 (M78713-PZ)

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse: Tiefenmessgerät Raymarine i50 und Sonde P19 »

Das Raymarine i50 Echolot-Paket ist eine sinnvolle Lösung für Eigner von Segelbooten und kleinen Motoryachten, die eine dedizierte und klare Tiefenanzeige ohne den Ballast eines Multifunktionsdisplays benötigen. Es eignet sich besonders als Hauptinstrument auf Einheiten mit begrenztem Platz im Instrumentenpanel oder als Repeater-Anzeige im Cockpit. Die Funktion zur Tiefenwarnung ist ein wesentlicher Sicherheitsvorteil für die Küsten- und Flachwasserfahrt.

Die Installation des i50 ist unkompliziert. Die Anbindung an das SeaTalk NG-Netzwerk erfolgt standardmäßig, was eine einfache Integration mit anderen Raymarine-Instrumenten oder einem bestehenden NMEA 2000-Netzwerk über ein Adapterkabel ermöglicht. Die mitgelieferte P19-Durchflusssonde erfordert zwar ein Loch im Heckspiegel oder im Rumpf, ist jedoch für eine robuste Befestigung ausgelegt. Bei der Kabelführung ist auf die Vermeidung von EMV-Störungen zu achten, wie in der Installationsdokumentation spezifiziert.

Im Vergleich zu modernen Multifunktionsdisplays, die zahlreiche Daten bündeln, positioniert sich das i50 als Einzweckinstrument, das Lesbarkeit und einfache Bedienung der Tiefendaten priorisiert. Es fügt sich nahtlos in ein Raymarine-Instrumentensystem der Serie i50/i60/i70 ein und kann auch komplexere Systeme als essenzieller Datenanzeiger ergänzen. Das Preis-Leistungs-Verhältnis ist für eine lebenswichtige Funktion interessant. Obwohl vielseitig für die Tiefenmessung, unterstützt das i50 Echolot keine erweiterten Fischfinder-Funktionen oder CHIRP-/SideVision-/DownVision-Ansichten, die dedizierten Sonde-Modulen oder neueren MFDs vorbehalten sind. Es ist ausschließlich für die Tiefenanzeige konzipiert.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Pack i50 Echolot mit Durchschall-Sonde P19 (M78713-PZ)

570,32€

570,32€ ~~624,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was enthält das Raymarine i50 Echolot-Paket?

Das Raymarine i50 Echolot-Paket enthält das Tiefenmessgerät i50 und einen P19 Durchflusssensor (Referenz M78713-PZ). Es handelt sich um eine vollständige Lösung zur präzisen Tiefenanzeige.

Welche Informationen zeigt das Raymarine i50 Depth Instrument an?

Das Raymarine i50 Depth Instrument ist für die präzise Anzeige von Tiefendaten konzipiert. Es bietet zusätzlich folgende Funktionen:

Kalibrierung mit Tiefenversatz (Depth Offset).Auswahl der Messeinheiten für die Tiefe.Konfigurierbare Flachwasseralarme mit Sperrfunktion, um Fehlauslösungen zu vermeiden.

Ist der Raymarine i50 Depth mit anderen Navigationssystemen kompatibel?

Ja, das Instrument i50 Depth ist mit den Protokollen SeaTalk NG und NMEA 2000 kompatibel. Dadurch lässt es sich nahtlos in moderne Navigationsnetzwerke integrieren. Über einen passenden Wandler kann es auch mit SeaTalk-1-Systemen kompatibel sein.

Welcher Echolot-Sensor ist in diesem Raymarine i50-Paket enthalten?

Dieses Paket wird mit einem Raymarine P19-Durchschall-Sensor (Artikelnummer M78713-PZ) geliefert. Dieser Sensortyp wird direkt durch den Schiffsrumpf montiert und liefert stabile und zuverlässige Tiefenmesswerte.

Darf ich das Kabel des Echolots kürzen oder verlängern?

Nein, es wird dringend davon abgeraten, das Kabel des Echolots zu kürzen, zu verlängern, zu spleißen oder den Stecker zu entfernen. Jede Modifikation des Kabels kann zu irreparablen Schäden führen und die Herstellergarantie erlöschen lassen.

Wie wird das Instrument i50 Depth mit Strom versorgt?

Das Instrument i50 Depth kann direkt oder über das SeaTalk NG-Netzwerk mit Strom versorgt werden. Zum Schutz vor elektrischen Störungen gemäß maritimen Normen ist eine vorgeschaltete Sicherung erforderlich.

Kann die Bildschirmhelligkeit des i50 Depth angepasst werden?

Ja, die Beleuchtung des i50 Depth ist einstellbar. Sie können die Hintergrundhelligkeit und den Kontrast regulieren. Die Beleuchtung kann zudem gruppenweise mit anderen Instrumenten der Serien i50, i60 und i70 synchronisiert werden, um eine einheitliche visuelle Darstellung zu gewährleisten.

Kann das Raymarine i50 Depth mit einem NMEA-2000-Netzwerk verwendet werden?

Ja, das Raymarine i50 Depth ist mit dem NMEA-2000-Protokoll kompatibel. Dadurch lässt es sich einfach in ein bestehendes NMEA-2000-Bordnetz an Bord integrieren und Daten mit anderen kompatiblen Geräten austauschen.
