Raymarine

T70319

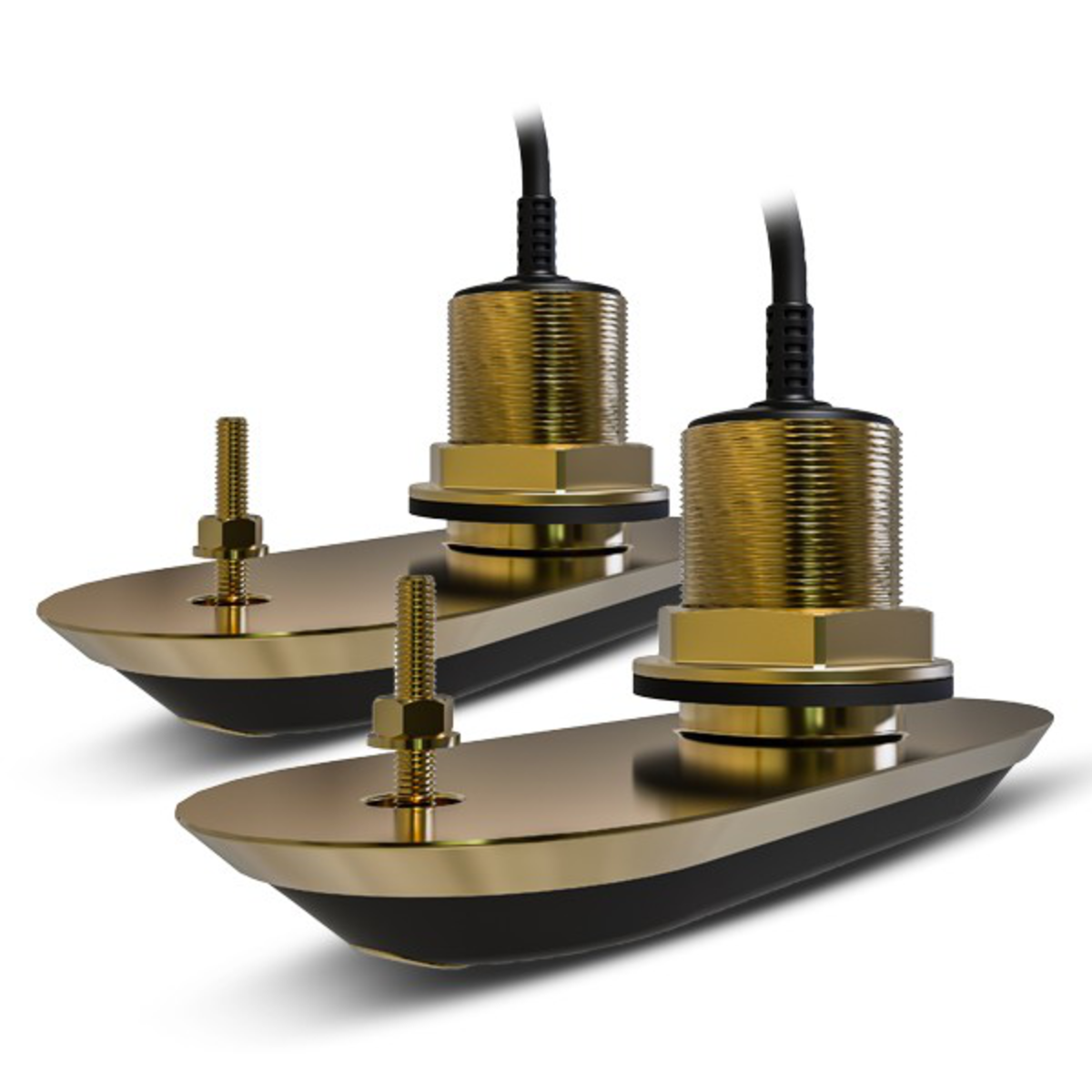

Pack Echolot traversierend Bronze Backbord und Steuerbord 20° RV-220 RealVision 3D, Direktanschluss AXIOM (2 x Kabel 2 m, Y-Kabel und Verlängerung 8 m)

Für die Raymarine Axiom-Displays konzipiert, optimiert das Bronze-Durchschallungspaket Backbord und Steuerbord 20° RV-220 RealVision 3D die Unterwassererfassung. Es liefert detaillierte RealVision-3D-Bilder mit DownVision- und SideVision-Funktionen für Rümpfe mit 16–24° Deadrise. Das Paket enthält zwei 2-m-Kabel, ein Y-Kabel und eine 8-Meter-Verlängerung.

ListenpreisProfitarif nutzen

2.001,30€

2.001,30€ ~~2.295,60€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Ausführliche Beschreibung

Entwickelt für anspruchsvolle Segler und Angler ist das Paket mit den traversierenden Echoloten aus Bronze Backbord und Steuerbord 20° RV-220 RealVision 3D von Raymarine eine Unterwasser-Erfassungslösung für Multifunktionsdisplays der Serie Axiom. Dieses System nutzt die RealVision-3D-Technologie, die DownVision, SideVision und eine dreidimensionale Darstellung des Meeresbodens kombiniert. Dadurch wird eine detaillierte Erfassung der Unterwasserstruktur und der Fischpositionen ermöglicht.

Integration und technische Leistung

Das RV-220 ist speziell für den Direktanschluss an die Kartenplotter Raymarine Axiom konzipiert. Dies vereinfacht die Installation und optimiert die Integration in das LightHouse-4-Ökosystem. Die beiden traversierenden Bronze-Echolote mit 20°-Neigung sind für Rümpfe mit einem Kielwinkel (Deadrise) zwischen 16° und 24° ausgelegt. Diese Backbord- und Steuerbord-Konfiguration sorgt für eine erweiterte Sonarabdeckung und optimierte 3D-Bildgebung, wodurch Schattenzonen unter dem Boot reduziert werden.

Positionierung und Vorteile

Im Vergleich zu Heck-Echoloten oder traversierenden Modellen aus Kunststoff bietet das RV-220 aus Bronze eine höhere Haltbarkeit und konstante Leistung, selbst bei hohen Geschwindigkeiten, dank seiner robusten Durchbohrungsbefestigung. Bronze-Echolote werden in der Regel für Rümpfe aus Fiberglas und Holz bevorzugt, da sie eine längere Lebensdauer im maritimen Umfeld bieten. Dieses Paket zeichnet sich durch die Fähigkeit aus, vollständige RealVision-3D-Daten zu liefern – eine Funktion, die es zu einer fortschrittlichen Option für die Unterwasserkartierung und Zielerkennung macht. Es übertrifft dabei die Fähigkeiten herkömmlicher 2D-Sonargeräte oder einfacher CHIRP-Systeme.

Dokumentationen

Type	Nom
	FR - Manuel d'utilisation - Pack sonde traversante Bronze bâbord et tribord 20° RV-220 RealVision 3D, branchement direct AXIOM (2 x câble 2m, câble Y et rallonge 8 mètres)
	EN - Plan technique - Pack sonde traversante Bronze bâbord et tribord 20° RV-220 RealVision 3D, branchement direct AXIOM (2 x câble 2m, câble Y et rallonge 8 mètres)
	EN - Plan technique - Pack sonde traversante Bronze bâbord et tribord 20° RV-220 RealVision 3D, branchement direct AXIOM (2 x câble 2m, câble Y et rallonge 8 mètres)
	DE - Technische Zeichnung - Durchgehendes Bronze-Echolot-Paket Backbord und Steuerbord 20° RV-220 RealVision 3D, direkter Anschluss AXIOM (2 x 2-m-Kabel, Y-Kabel und 8-m-Verlängerung)
	DE - Technische Zeichnung - Durchstech-Sonar-Pack Bronze Backbord und Steuerbord 20° RV-220 RealVision 3D, direkter Anschluss AXIOM (2 x Kabel 2 m, Y-Kabel und Verlängerung 8 Meter)
	DE - Technische Zeichnung - Durchgehende Sonde Bronze Backbord und Steuerbord 20° RV-220 RealVision 3D, direkter Anschluss AXIOM (2 x Kabel 2 m, Y-Kabel und Verlängerung 8 m)
	DE - Technische Zeichnung - Durchgehender Bronzeschallgeber-Pack Backbord und Steuerbord 20° RV-220 RealVision 3D, direkter Anschluss AXIOM (2 x 2-m-Kabel, Y-Kabel und 8-m-Verlängerung)
	DE - Technische Zeichnung - Durchgehende Bronze-Sonde Backbord & Steuerbord 20° RV-220 RealVision 3D, direkter Anschluss AXIOM (2 x 2-m-Kabel, Y-Kabel & 8-m-Verlängerung)

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse: RealVision 3D-Bronzesonar für stark geneigte Rümpfe »

Das Durchschallungs-Sondenpaket RV-220 RealVision 3D von Raymarine ist eine sinnvolle Wahl für Eigner von Booten mit Axiom-MFD, die erweiterte Unterwasser-Darstellungsfähigkeiten und eine dauerhafte Installation suchen. Die Bronzeausführung in Kombination mit einer Neigung von 20° pro Element (Backbord und Steuerbord) ist speziell für stark geneigte Rümpfe (16°–24°) konzipiert. Diese Konfiguration stellt sicher, dass die Transducerfläche parallel zur Wasserlinie verläuft, was die Klarheit und Präzision der DownVision-, SideVision- und RealVision-3D-Bilder optimiert.

Der Hauptvorteil dieses Pakets liegt in seiner Robustheit und hydrodynamischen Leistung. Im Gegensatz zu Heckmontage-Sonden minimieren die durchgehenden Bronzetransducer Turbulenzen und Kavitation, was stabile Messwerte auch bei hohen Marschgeschwindigkeiten ermöglicht. Die Installation erfordert zwar das Durchbohren des Rumpfes, wird jedoch durch die direkte Anbindung an Axiom-Displays und die enthaltenen Kabel vereinfacht. Eine perfekte Abdichtung und präzise Positionierung sind entscheidend, um strukturelle Störungen zu vermeiden. Die AHRS-Kalibrierung (Attitude and Heading Reference System) ist ein wesentlicher Schritt nach der Installation, um die Genauigkeit der 3D-Bilder zu gewährleisten.

Dieses Paket hebt sich durch seine Bauqualität und Abdeckung von Einzelsonden- oder Kunststofflösungen ab. Die beiden Transducer sorgen für eine optimierte Scanbreite bei SideVision und eine präzisere 3D-Rekonstruktion. Es ist weniger für Metallrümpfe geeignet, die spezifische Anpassungen erfordern, eignet sich jedoch hervorragend für GFK- oder Holzrümpfe. Für den Einsatz in der Sportfischerei oder bei der Erkundung komplexer Untergründe bietet das RV-220 eine detaillierte Unterwassersicht, die die Fähigkeiten herkömmlicher 2D-CHIRP-Sonden übertrifft.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Pack Echolot traversierend Bronze Backbord und Steuerbord 20° RV-220 RealVision 3D, Direktanschluss AXIOM (2 x Kabel 2 m, Y-Kabel und Verlängerung 8 m)

2.001,30€

2.001,30€ ~~2.295,60€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Mit welchen Multifunktionsdisplays von Raymarine ist dieses Sondenset kompatibel?

Dieses RV-220 RealVision 3D-Sondenset ist speziell für den direkten Anschluss an die Kartenplotter und Multifunktionsdisplays von Raymarine Axiom konzipiert. Es lässt sich optimal in das LightHouse 4-Ökosystem integrieren.

Was enthält genau das Set des durchgehenden Echolots RV-220 RealVision 3D?

Das Set umfasst folgende Komponenten:

Zwei durchgehende Bronze-Transducer (Backbord und Steuerbord) mit 20° Neigung.Zwei 2-Meter-Kabel zur Verbindung der Sonden.Ein Y-Kabel zur Kombination der Signale beider Sonden.Eine 8-Meter-Verlängerung für flexible Installation.

Für welche Rumpftypen und Kielwinkel sind diese Sonden geeignet?

Diese Bronzetransducer werden in der Regel für GFK- und Holzrümpfe bevorzugt, da sie in der maritimen Umgebung eine höhere Haltbarkeit bieten. Sie sind speziell für Rümpfe mit einem Kielwinkel (Deadrise) zwischen 16° und 24° ausgelegt.

Was ist die RealVision 3D-Technologie und welche Vorteile bietet sie?

Die RealVision 3D-Technologie von Raymarine kombiniert DownVision, SideVision und eine dreidimensionale Darstellung des Meeresbodens. Sie ermöglicht eine detaillierte Erfassung der Unterwasserstruktur und der Fischpositionen mit erweiterter Sonarabdeckung und optimierter 3D-Bildgebung durch die Steuerbord- und Backbord-Konfiguration. Dadurch werden Schattenzonen unter dem Boot reduziert.

Ist nach der Installation der RV-220-Sonden eine Kalibrierung erforderlich?

Ja, nach der physischen Installation der Sonden ist eine Kalibrierung erforderlich. Das System benötigt eine RealVision™ AHRS-Kalibrierung (Attitude and Heading Reference System) sowie eine Kalibrierung des Sonar-Transducers, um eine optimale Genauigkeit der angezeigten Daten zu gewährleisten.

Kann ich die Echolot-Sonden vor dem Wassern des Bootes außerhalb des Wassers testen?

Nein, die Sonden müssen und dürfen ausschließlich im Wasser betrieben werden. Ein Betrieb außerhalb des Wassers führt zu Überhitzung und kann die Wandler beschädigen.

Welche Vorteile bieten durchgehende Bronzeschwinger im Vergleich zu anderen Materialien oder Montagearten?

Durchgehende Bronzeschwinger bieten mehrere Vorteile:

Erhöhte Haltbarkeit: Bronze ist ein robustes Material, ideal für die marine Umgebung, besonders für Rümpfe aus GFK und Holz.Konstante Leistung: Dank ihrer festen Befestigung durch den Rumpf behalten sie eine stabile und zuverlässige Leistung, auch bei hohen Geschwindigkeiten.Weniger Störungen: Im Vergleich zu Heckschwinger sind durchgehende Schwinger weniger anfällig für Turbulenzen und Störungen und bieten eine bessere Sonarbildqualität.

Wie lang darf das Gesamtkabel für die Verbindung der Sonden mit dem Axiom-Display maximal sein?

Das Set enthält zwei 2-Meter-Kabel (je eines pro Sonde), ein Y-Kabel zum Zusammenführen und eine 8-Meter-Verlängerung. Damit ergibt sich eine effektive Gesamtlänge von etwa 10 Metern von jeder Sonde bis zum Axiom-Display, was für die meisten Installationen ausreichend Flexibilität bietet.
