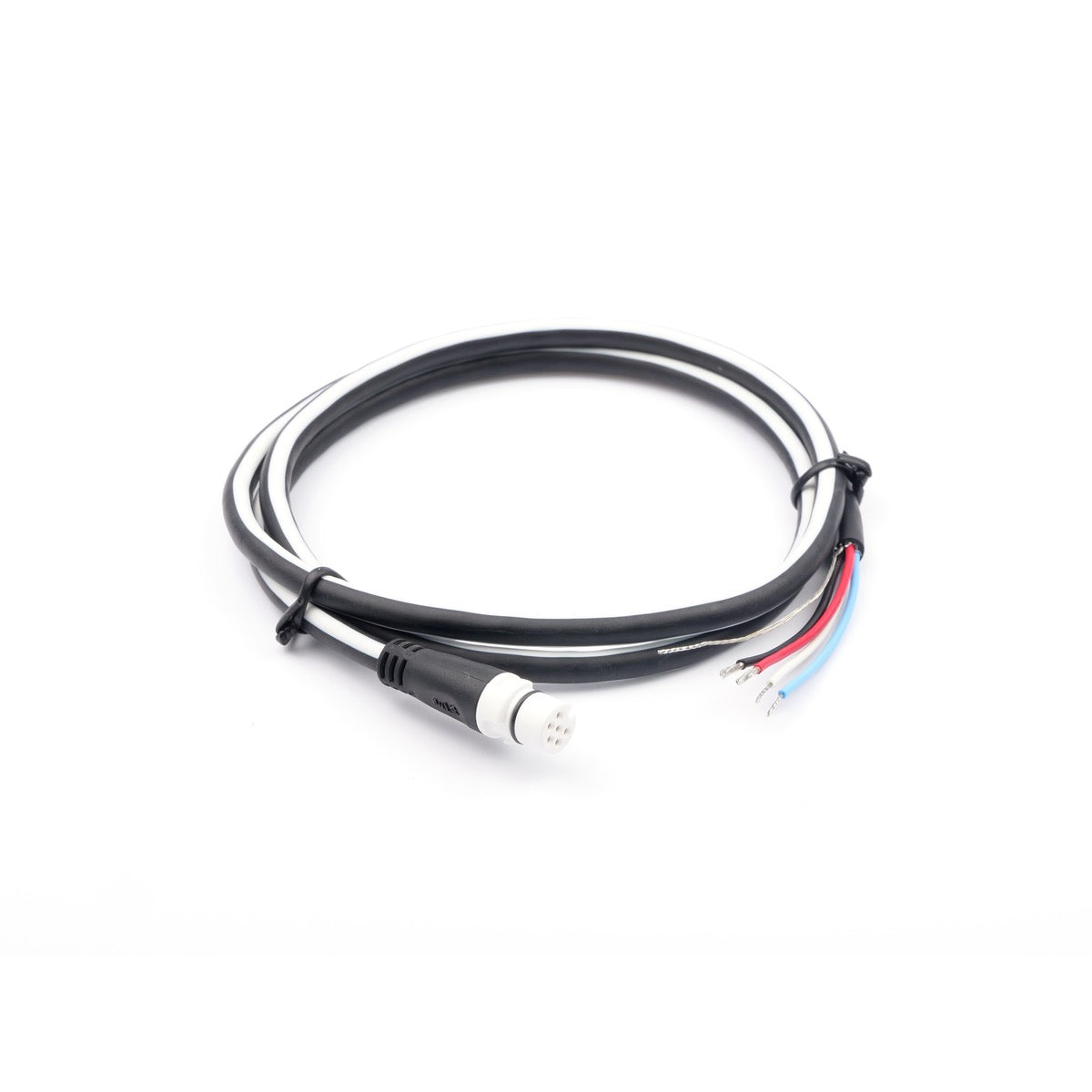

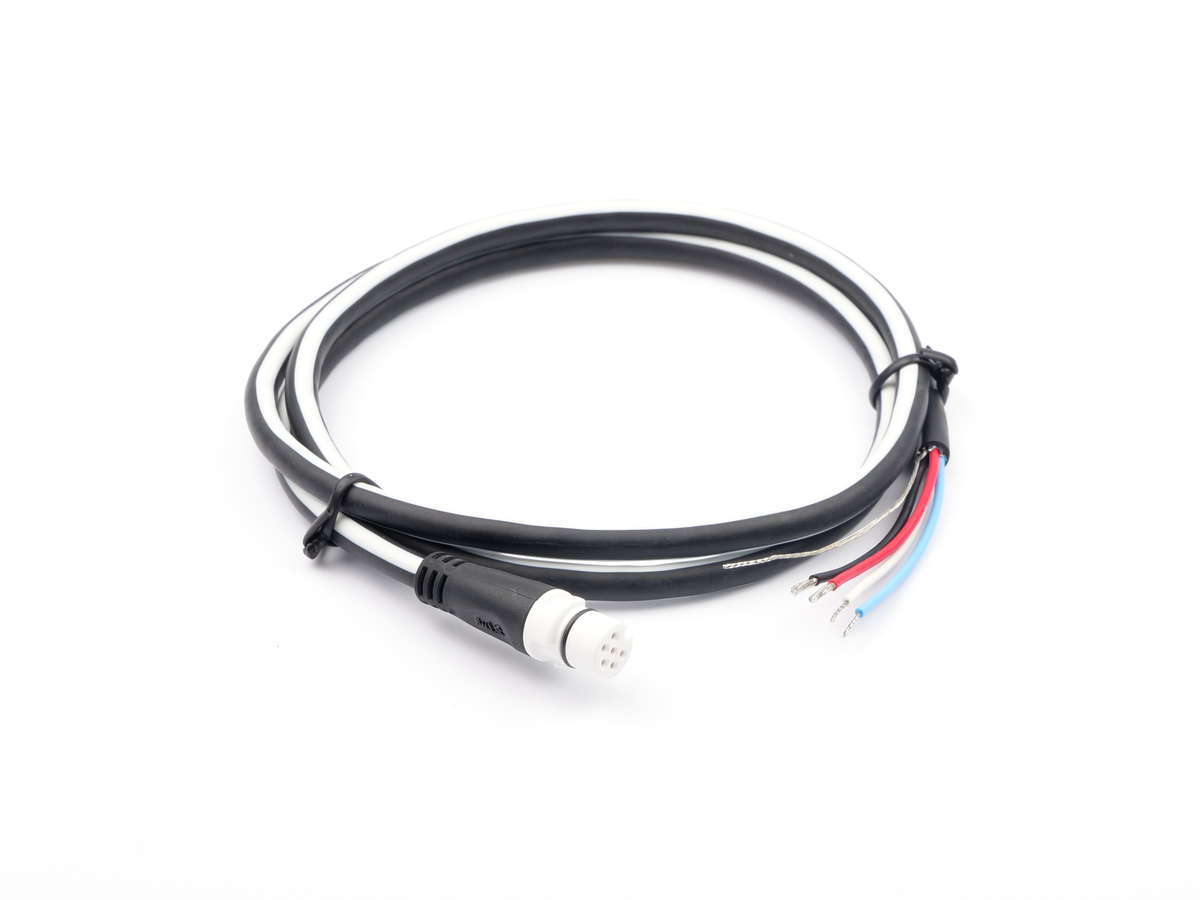

SeaTalkng-Abzweig 1 Meter Länge, blank

Le câble Raymarine A06043 est une branche (également appelée "spur") du système de réseau SeaTalkng. Il mesure 1 mètre de long et possède une extrémité dénudée, ce qui signifie qu'elle n'est pas terminée par un connecteur standard, offrant ainsi une flexibilité pour des connexions personnalisées ou des terminaisons spécifiques.

Le câble Raymarine A06043 est utilisé pour connecter des produits individuels Raymarine, tels que des instruments ou des capteurs, à l'épine dorsale (backbone) d'un réseau SeaTalkng. Il fait partie intégrante du bus d'interconnexion propriétaire de Raymarine, permettant la communication des données entre les différents équipements à bord d'un navire.

L'extrémité "dénudée" de ce câble offre une grande flexibilité pour les installations personnalisées. Contrairement aux câbles pré-terminés, elle permet à l'installateur de créer une terminaison spécifique ou de se connecter à des borniers ou des appareils qui ne disposent pas de connecteurs SeaTalkng standards, nécessitant un câblage direct.

Le câble A06043, en tant que branche SeaTalkng, est typiquement de couleur blanche. Dans le système SeaTalkng, le code couleur est le suivant : les câbles d'épine dorsale (backbone) sont bleus, les branches (spurs) sont blanches, et les câbles d'alimentation comportent une bande rouge.

Le câble A06043 est une branche, ou "spur", du réseau SeaTalkng. Les branches sont utilisées pour relier les produits individuels au "backbone" (épine dorsale) principal du système, qui transporte l'alimentation et les données à travers le réseau.

Le câble A06043 se connecte d'un côté à un produit Raymarine compatible SeaTalkng (via son connecteur standard) et de l'autre côté à un connecteur de branche disponible sur l'épine dorsale SeaTalkng (généralement via un connecteur en T ou un bloc de jonction). L'extrémité dénudée permet une connexion personnalisée à l'appareil ou au bornier si nécessaire.

Le câble A06043 est une branche (spur) et ne nécessite pas de terminateur. Les terminaux (terminators) sont obligatoires et doivent être installés uniquement aux deux extrémités de l'épine dorsale (backbone) du réseau SeaTalkng pour assurer une transmission correcte des données.

Ce câble est compatible avec tous les produits Raymarine conçus pour se connecter à un réseau SeaTalkng. Cela inclut des instruments comme les ST70, ainsi que d'autres capteurs et écrans multifonctions dotés d'une interface SeaTalkng.

Le câble A06043 est un composant natif du réseau SeaTalkng de Raymarine. Pour l'interconnecter avec des systèmes NMEA2000, des câbles adaptateurs spécifiques ou des produits Raymarine dotés d'une fonction de pontage (bridging) sont nécessaires. Le câble A06043 lui-même ne se connecte pas directement à un port NMEA2000 sans adaptateur.

Le câble A06043 est conçu pour SeaTalkng. Pour le connecter à un ancien système SeaTalk(1), des câbles adaptateurs spécifiques sont nécessaires. Certains produits Raymarine plus récents peuvent également intégrer une fonction de pontage pour faciliter la compatibilité entre SeaTalkng et SeaTalk(1).

Oui, bien que le manuel de référence du SeaTalkng date de 2007, ce système reste une solution fiable et largement déployée pour la communication des données sur les navires. Il assure une connectivité native pour de nombreux produits Raymarine et est toujours utilisé pour l'extension ou la modification des installations existantes.

Un câble "spur" (branche) comme le A06043 est utilisé pour connecter un appareil individuel (instrument, capteur) à l'épine dorsale du réseau. Il est généralement de couleur blanche.Un câble "backbone" (épine dorsale) est la ligne principale du réseau qui relie les connecteurs de branche et transporte l'alimentation et les données à travers tout le système. Il est généralement de couleur bleue et doit être terminé à chaque extrémité.

L'alimentation doit être connectée à l'épine dorsale (backbone) du réseau SeaTalkng. Il est recommandé de la connecter à un point central ou équilibré le long du backbone pour assurer une distribution de puissance optimale à tous les appareils connectés.

Les câbles SeaTalkng pré-terminés ne doivent généralement pas être coupés ou épissés, car cela pourrait compromettre l'intégrité du signal et la conformité EMC. Cependant, le câble A06043 est spécifiquement conçu avec une extrémité dénudée pour permettre des terminaisons personnalisées et des connexions directes, offrant ainsi une flexibilité pour des installations spécifiques.

Lors de l'installation, il est important de suivre les directives d'installation EMC, de s'assurer que les câbles sont acheminés correctement pour éviter les interférences et les dommages physiques, et de ne pas connecter l'alimentation tant que l'installation complète du réseau n'est pas terminée. Il faut également s'assurer que les terminaux sont correctement installés aux extrémités du backbone.

Les équipements et accessoires Raymarine, y compris les câbles SeaTalkng, sont conçus selon les meilleures normes de l'industrie pour une utilisation dans l'environnement marin récréatif et sont conformes aux normes de compatibilité électromagnétique (EMC). Une installation correcte est essentielle pour garantir que les performances ne sont pas compromises.

Les connecteurs SeaTalkng sont de petit diamètre. Cette conception vise à simplifier l'installation en facilitant le passage des câbles et des connecteurs à travers les espaces restreints à bord d'un navire.

Oui, le système SeaTalkng est conçu pour simplifier l'installation, et les câbles sont généralement suffisamment flexibles pour s'adapter aux contraintes d'acheminement à bord d'un navire. La variété des longueurs de câbles disponibles et la conception avec une extrémité dénudée pour le A06043 offrent une flexibilité supplémentaire.

Le câble A06043 est un composant propriétaire de Raymarine pour le réseau SeaTalkng. Bien que le SeaTalkng puisse être interconnecté avec des systèmes NMEA2000 via des adaptateurs, ce câble spécifique est conçu pour les produits Raymarine compatibles SeaTalkng et n'est pas directement compatible avec des équipements d'autres marques sans adaptateur ou interface spécifique.

Un réseau SeaTalkng se compose principalement de :

Une épine dorsale (backbone) : le câble principal du réseau.Des terminaux (terminators) : un à chaque extrémité du backbone.Des branches (spurs) : des câbles comme le A06043, qui connectent les produits individuels au backbone.Des connecteurs : des pièces en T, à 5 voies ou en ligne pour relier les câbles.Un câble d'alimentation : pour fournir l'énergie au réseau.
