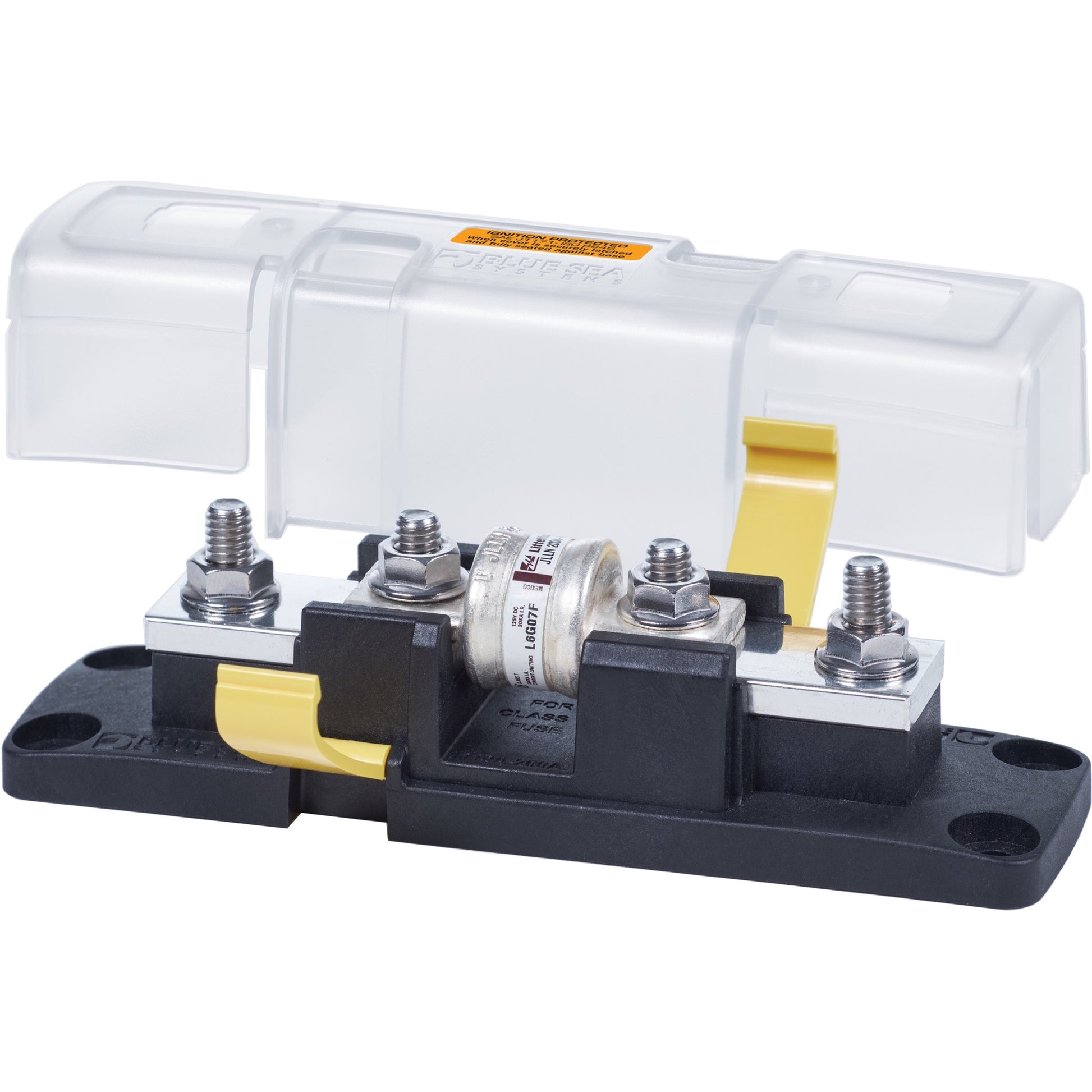

Bloc de fusibles Classe T avec couvercle isolant - 110 à 200 A

Ce bloc de fusibles est conçu pour offrir une protection rapide des circuits des onduleurs et des parcs de batteries de grande capacité dans les systèmes électriques marins.

Le bloc de fusibles 5007100-BSS est compatible avec les fusibles Classe T ayant une plage d'ampérage de 110 A à 200 A.

L'intensité maximale de fonctionnement continue pour ce bloc de fusibles est de 160 A.

Ce bloc de fusibles est conçu pour fonctionner avec une tension maximale de 160V DC (courant continu).

Non, les fusibles Classe T sont vendus séparément et ne sont pas inclus avec le bloc de fusibles 5007100-BSS.

La base du bloc de fusibles est fabriquée en matériau UL 94-V0, connu pour sa résistance aux températures élevées et sa durabilité.

Oui, le bus de montage des fusibles est fabriqué en cuivre étamé, ce qui assure une excellente conductivité et une résistance accrue à la corrosion, essentielle dans les environnements marins.

Le bloc de fusibles a une longueur de 177,8 mm (7,00 pouces) et une hauteur de 58,4 mm (2,3 pouces).

Oui, ce bloc de fusibles est conforme aux exigences de protection contre l'inflammation ISO 8846 et SAE J1171, ce qui permet son installation dans des compartiments où des vapeurs explosives peuvent être présentes, y compris les compartiments moteur.

Le couvercle isolant fourni avec le bloc de fusibles satisfait aux exigences d'isolation ABYC/USCG, offrant une protection supplémentaire contre les contacts accidentels et les courts-circuits.

Le bloc de fusibles est doté de goujons en acier inoxydable de 1/4"-20 qui acceptent les cosses à anneau M6. La conception à quatre goujons facilite l'accès pour l'installation de cosses de câbles de grande taille.

Le couple de serrage maximal recommandé pour les écrous à embase dentelée en acier inoxydable est de 8,13 N-m (72 in-lb) pour assurer des connexions sécurisées.

Le bloc de fusibles est conçu pour être monté avec des fixations de 1/4" ou M6.

Oui, le couvercle isolant est doté de découpes spécifiques qui permettent l'accès des câbles dans toutes les directions, simplifiant ainsi le routage et l'installation.

Oui, les goujons sont fabriqués en acier inoxydable, ce qui leur confère une excellente résistance à la corrosion, un facteur crucial pour les applications marines.

Les goujons de 1/4"-20 du bloc de fusibles sont spécifiquement conçus pour accepter les cosses à anneau M6.

Le modèle 5007100-BSS est conçu pour des fusibles Classe T de 110 à 200 A et une intensité maximale de fonctionnement de 160 A. En revanche, le modèle 5502100 gère des fusibles de 225 à 400 A et une intensité maximale de fonctionnement de 320 A, ce qui le destine à des applications de courant plus élevé.

Pour une intensité de fonctionnement maximale de 160 A avec un fusible de 200 A et un câble de 105 °C :

Pour un service intermittent (moins de 15 min) : 2 AWG (35mm²) que ce soit à l'intérieur ou à l'extérieur du compartiment moteur.Pour un service continu (plus de 15 min) : 1/0 AWG (70mm²) à l'extérieur du compartiment moteur, et 3/0 AWG (95mm²) à l'intérieur du compartiment moteur.

Ce bloc de fusibles est conforme aux exigences de protection contre l'inflammation ISO 8846 et SAE J1171. Il est également conforme à la directive 2013/53/EU (Directive sur les bateaux de plaisance et les véhicules nautiques à moteur).

Oui, le bloc de fusibles BLUE SEA 5007100-BSS a obtenu un certificat d'examen de type UE (HPIVS/R1168-010-I-01) attestant de sa conformité à la norme EN 28846:1993 (ISO 8846:1990) pour la protection contre l'inflammation des gaz inflammables environnants.
