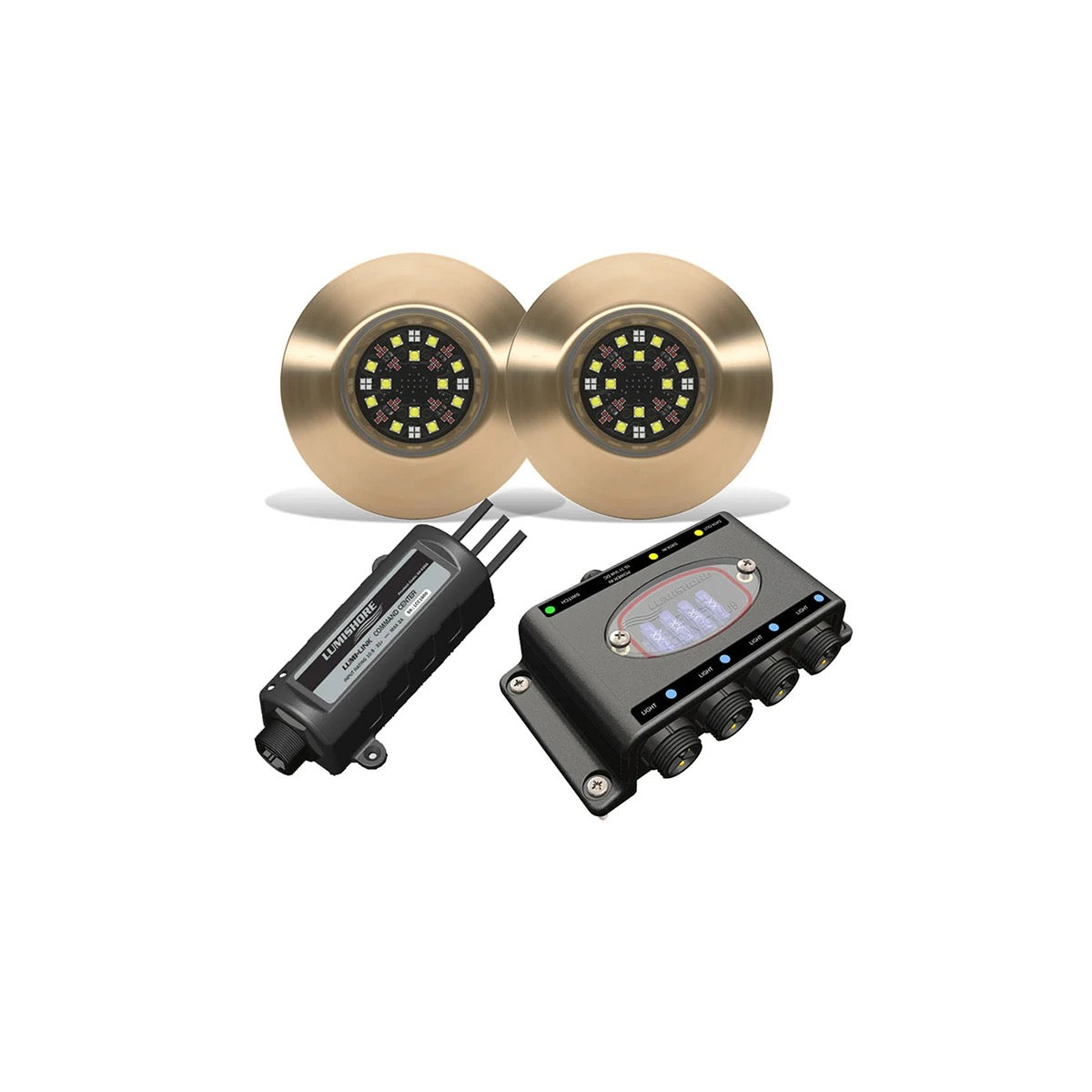

Κιτ EOS TIX404, 2 προβολείς, συγκέντρωση και κέντρο ελέγχου LUX
Σε απόθεμα
Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
| Υποτύπος προϊόντος | Υποβρύχιος προβολέας |
| Τύπος εγκατάστασης | Διαπερατικό κέλυφος |
| Εύρος τάσης λειτουργίας | 10,5 — 31 V DC |
| Τυπική ηλεκτρική κατανάλωση | 151.2 |
| Φωτεινή ροή (lumens) | 7500.0 |
| Γωνία δέσμης | 110.0 |
| Θερμοκρασία χρώματος | 6500.0 |
| Χρώμα φωτιστικού | RGBW (κόκκινο, πράσινο, μπλε, λευκό) |
| Εξωτερική διάμετρος (mm) | 88.0 |
| Υλικό περιβλήματος | Χάλκινο σκάφος με φακό από βορсилиικό γυαλί |
| Χρώμα / φινίρισμα | Χάλκινος ναυτικός |
| Δείκτης IP | IP68 (προβολείς), IP67 (κέντρο ελέγχου) |
| Συμβατός ρυθμιστής φωτισμού | Oui |
| Προβλεπόμενος χρόνος ζωής (σε ώρες) | 50000.0 |
| Αμπεράζ | 5,8 A (12 V) / 2,9 A (24 V) ανά προβολέα |
| Atrb Thermal Rollback | Ναι |
| Διαχείριση αντιγράφων ασφαλείας/επαναφοράς ρυθμίσεων | Ναι |
| Γωνία κάλυψης δέσμης | 110° |
| Bonding Required | true |
| Command Center Ip Rating | IP67 |
| Command Center Power Consumption A | 0,5 |
| Communications Protocol | Lumi-DMX (DMX 512 και RDMX) |
| Τύπος ελέγχου | Οθόνη MFD πιστοποιημένη, οθόνη EOS-LUX-SUPRA, εφαρμογή smartphone μέσω WiFi |
| Customizable Strobe Mode Support | Ναι |
| Διάμετρος εγκοπής εγκατάστασης | 57 |
| Διαστάσεις προϊόντος | Διάμετρος προσώπου: 88 mm, Ύψος περιβλήματος: 8 mm, Μήκος άξονα: 136 mm |
| Dmx External Support | Ναι |
| Διάμετρος τρυπανιού που απαιτείται | 57 |
| Αμπεράζ ασφάλειας | 7,5 A (12 V DC) / 4 A (24 V DC) |
| Housing Profile Height Mm | 8 |
| Hub Max Lights | 4 |
| Hull Isolation Available | true |
| Inrush Current Protection | Ναι |
| Installation Depth Below Waterline | 150 έως 250 mm (6" έως 10") |
| Απλότητα εγκατάστασης | Plug-and-Play |
| Πλήθος LED ανά φωτιστικό | 52 |
| Διάρκεια ζωής LED | 50000 |
| Lights Spacing Recommendation | 0,8 έως 2 μ (2,5 έως 6,5 πόδια) |
| Light Cable Length Standard | 3 |
| Light Driver Type | Πολυκαναλικός Εσωτερικός Οδηγός |
| Light Face Diameter Mm | 88 |
| Τύπος πηγής φωτισμού | Υψηλής ισχύος LED RGBW (δίκτυο HICOB) |
| Max Light Cable Length | 6 |
| Max Vessel Length | 25 |
| Συμβατότητα MFD | Garmin (OneHelm), Raymarine Axiom, Navico (Simrad, B&G, Lowrance), Furuno NavNet TZtouch3 |
| Mfd Integration | Via EOS-LUX Command Center |
| Τύπος στερέωσης | Διάτρητος πυθμένας (θύρα σκάφους) |
| Ota Updates Support | Ναι |
| Περιεχόμενα συσκευασίας | 2 προβολείς πλευρικής εγκατάστασης TIX404, 1 συγκέντρωση σήματος EOS i-Connect Hub (60-0321), 1 κέντρο ελέγχου EOS-LUX Command Center (60-0366) |
| Power Line Noise Suppression | Ναι |
| Power Management Type | Έξυπνος Πολυκαναλικός Διαχειριστής Ισχύος |
| Preset Colors Support | Ναι |
| Γκάμα προϊόντων | EOS Series |
| Βάρος προϊόντος | 1.2 |
| Random Strobe Mode Support | Ναι |
| Shaft Length Mm | 136 |
| Soft Start Protection | Ναι |
| Sound To Light Function | Ναι |
| Προστασία από υπερτάσεις | 3 000 V |
| Total Lumens | 33750 |
| Εγγύηση | 3 |
| Ασύρματη συνδεσιμότητα | WiFi |
| Zone Control | Ναι |
Λεπτομερής περιγραφή
Λεπτομερής περιγραφή
Το κιτ EOS TIX404 Garmin/Lumishore αποτελεί ένα πλήρες σύστημα υποβρύχιας φωτισμού, έτοιμο για εγκατάσταση, που περιλαμβάνει δύο διαπερατικούς προβολείς εσωτερικού χώρου TIX404, έναν συγκέντρωση EOS i-Connect Hub και ένα κέντρο ελέγχου EOS-LUX Command Center. Αυτό το πακέτο απευθύνεται στους ιδιοκτήτες κρουαζιερόπλοιων, γιωτ και υπεργιωτ έως 25 μέτρα που επιθυμούν μια οργανωμένη εγκατάσταση, ενσωματωμένη στο δίκτυο του σκάφους τους και ελέγξιμη από τον πολυχρηστικό τους χαρτογραφικό πλότερ.
Προβολείς TIX404: ισχύς και φάσμα RGBW
Κάθε προβολέας TIX404 παρέχει 16.875 lumen συνολικά, με φωτεινή ροή λευκού φωτός 7.500 lumen, χάρη σε ένα δίκτυο HICOB αποτελούμενο από 52 LED συνολικά: 12 λευκές LED των 10 W, 12 πράσινες των 3 W, 12 μπλε των 3 W και 16 κόκκινες των 3 W. Η γωνία δέσμης των 110° εξασφαλίζει ένα ευρύ φωτισμό κάτω από την γάστρα. Το περίβλημα από ναυτικό ορείχαλκο με φακό από βορικά γυαλιά, η προστασία IP68 και η τυπική διάρκεια ζωής των LED πάνω από 50.000 ώρες καθιστούν αυτόν τον προβολέα σημείο αναφοράς στη σειρά EOS της Lumishore. Σε σύγκριση με ένα μοντέλο SMX ή THX της ίδιας σειράς, το TIX404 ξεχωρίζει για τον εναλλάξιμο σχεδιασμό του, ο οποίος απλοποιεί την αντικατάσταση του LED χωρίς παρέμβαση στη γάστρα. Η αποδεκτή τάση τροφοδοσίας είναι από 10,5 έως 31 V DC, με μέγιστη κατανάλωση 5,8 A στα 12 V και 2,9 A στα 24 V. Κάθε προβολέας συνοδεύεται από καλώδιο 3 m με προεγκατεστημένο connector (μέγιστο συνολικό μήκος καλωδίου 6 m με επέκταση καλωδίου).
EOS-LUX Command Center: ολοκλήρωση MFD και έλεγχος WiFi
Το EOS-LUX Command Center (αναφορά 60-0366) αποτελεί τον εγκέφαλο του συστήματος. Πιστοποιημένο IP67, τροφοδοτείται με 10,5–31 V DC για κατανάλωση 0,5 A, και διαχειρίζεται όλες τις λειτουργίες φωτισμού μέσω του πρωτοκόλλου Lumi-DMX (DMX 512 και RDMX). Είναι συμβατό με τους κύριους πολυχρηστικούς χαρτογραφικούς πλότερ της αγοράς: Garmin (OneHelm), Raymarine Axiom, Navico/Simrad (NSO evo3/3S, NSS evo3/3S, NSX, IDS), B&G (Zeus³ Glass Helm, Zeus³/3S, Vulcan 7R/9/12), Lowrance (HDS Live, HDS Carbon, Elite FS) και Furuno NavNet TZtouch3. Αυτή η πολυμάρκα συμβατότητα το τοποθετεί πάνω από ιδιοκτησιακές λύσεις όπως το σύστημα SeaLED της Garmin, το οποίο ενσωματώνεται μόνο στον οικοσύστημα της Garmin. Ο έλεγχος μέσω WiFi από smartphone ή tablet είναι επίσης διαθέσιμος μέσω του δικτύου WiFi του MFD ή ενός τοπικού δικτύου. Οι διαθέσιμες λειτουργίες περιλαμβάνουν τη διαχείριση ανά ζώνες, τις προσαρμόσιμες σκηνές, τον κύκλο χρωμάτων (φάσμα, Ice, Sunset, Miami), τη λειτουργία strobe σταθερή ή τυχαία, τον ήχο-φως, τη συγχρονισμένη λειτουργία όλων των προβολέων και την αυτόματη ανακάλυψη των φώτων. Οι ενημερώσεις firmware πραγματοποιούνται μέσω OTA (Over The Air), ενώ η αποθήκευση/επαναφορά των παραμέτρων του συστήματος είναι ενσωματωμένη.
Αρχιτεκτονική συστήματος και εγκατάσταση: κιτ plug-and-play
Ο συγκέντρωση EOS i-Connect Hub (αναφορά 60-0321) μπορεί να διαχειριστεί έως 4 προβολείς ανά hub, επιτρέποντας την επέκταση του συστήματος σε 8 προβολείς συνδέοντας δύο hub μέσω καλωδίου επέκτασης DMX. Η εγκατάσταση βασίζεται σε συνδέσεις Plug-and-Play με προκωδικοποιημένους συνδέσμους, περιορίζοντας τα σφάλματα καλωδίωσης. Η διάτρηση της γάστρας απαιτεί τρυπάνι διαμέτρου 57 mm (2,25"), ενώ οι προβολείς πρέπει να τοποθετούνται μεταξύ 150 και 250 mm κάτω από τη γραμμή πλεύσης χωρίς φορτίο, σε απόσταση 0,8 έως 2 m μεταξύ τους. Ένα κιτ μόνωσης γάστρας είναι διαθέσιμο για γάστρες από μέταλλο ή άνθρακα. Η σύνδεση γείωσης (bonding) είναι υποχρεωτική για την γαλβανική προστασία σε γάστρες GRP ή ξύλου. Σε σύγκριση με την αγορά των εξαρτημάτων ξεχωριστά, αυτό το κιτ αποτελεί μια συνεκτική λύση με εγγύηση 3 ετών για κάθε στοιχείο.
Τεκμηρίωση
Τεκμηρίωση
Γνώμη ειδικού
Γνώμη ειδικού
Pol CONIN
Υπεύθυνος Ψηφιακού
« Καθολική ενσωμάτωση MFD και ισχυρή RGBW ισχύς: το κιτ υποβρύχιας εγκατάστασης αναφοράς για ιστιοπλοϊκά έως 25 μ. »
