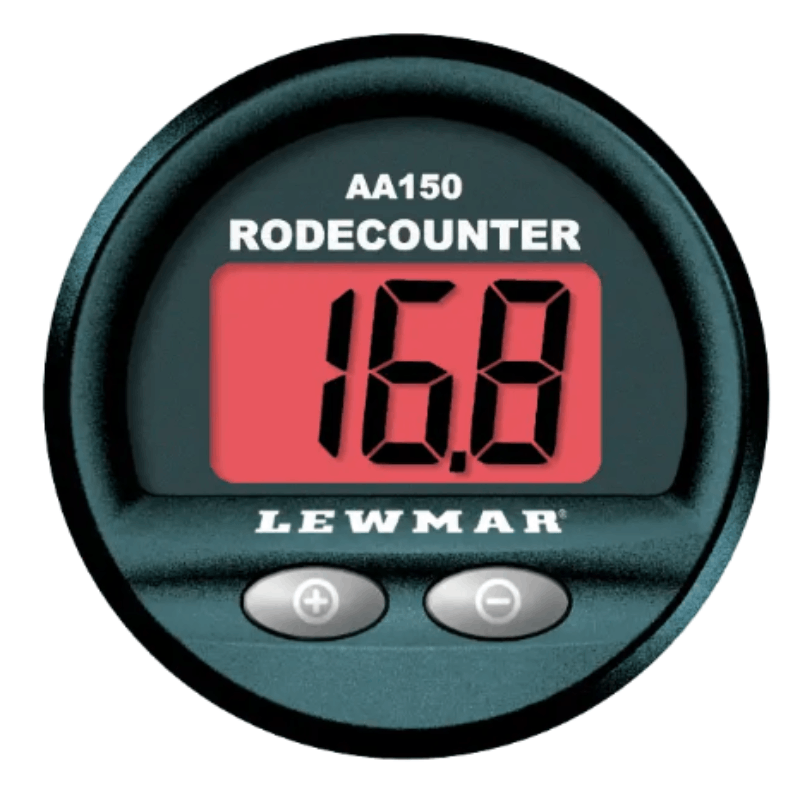

Μετρητής αλυσίδας Lewmar AA150

Το Lewmar AA150 είναι ένας μετρητής γραμμής (σπάγκου και αλυσίδας ή μόνο αλυσίδας) σχεδιασμένος για να σας βοηθά να παρακολουθείτε το μήκος της αγκυροβολίας σας. Δεν ελέγχει απευθείας το γρύλλο, αλλά παρέχει σημαντικές πληροφορίες για ακριβή αγκυροβόλιο.

Ο χρονομέτρης αλυσίδας Lewmar AA150 απαιτεί τροφοδοσία 12V ή 24V DC.

Η κατανάλωση ρεύματος του μετρητή αλυσίδας Lewmar AA150 είναι 30 mA.

Ο χρονομέτρης αλυσίδας Lewmar AA150 έχει σχεδιαστεί για να λειτουργεί εντός εύρους θερμοκρασίας από -5 °C έως +60 °C (23 °F έως 140 °F).

Ο Lewmar AA150 διαθέτει δείκτη προστασίας IP65 στην εμπρόσθια όψη του, υπό την προϋπόθεση ότι η μονάδα είναι τοποθετημένη έτσι ώστε η οπίσθια πλευρά να προστατεύεται από την υγρασία.

Ο χρονομέτρης αλυσίδας Lewmar AA150 διαθέτει οθόνη 60 mm.

Όχι, ο μετρητής αλυσίδας AA150 είναι μετρητής γραμμής και δεν ελέγχει απευθείας το γκιντόζι. Απαιτείται ένας διακόπτης παλινδρομικής κίνησης, ένας διακόπτης γέφυρας ή ένα τηλεχειριστήριο για την ενεργοποίηση του γκιντόζι.

Όλα τα καλώδια για το Lewmar AA150 πρέπει να είναι 1,0 mm² (AWG18). Είναι επίσης σημαντικό να χρησιμοποιείτε καλώδιο θωρακισμένο για τις συνδέσεις του αισθητήρα, ώστε να διασφαλίζεται η ηλεκτρομαγνητική συμβατότητα (EMC).

Το Lewmar AA150 είναι συμβατό με:

Μόνο η αλυσίδα: από ανοξείδωτο χάλυβα ή γαλβανισμένη. Το σχοινί και η αλυσίδα: πρέπει να περιλαμβάνει τουλάχιστον 3 μέτρα (10 πόδια) γαλβανισμένης αλυσίδας, ενώ το σχοινί πρέπει να είναι σχοινί αγκυροβολίου από νάιλον καλής ποιότητας, τύπου 66 ή ισοδύναμου.

Ο αισθητήρας αλυσίδας Lewmar AA150 είναι συμβατός με τους περισσότερους κατακόρυφους γερανούς Lewmar. Για τους οριζόντιους γερανούς μπορεί να χρειαστεί ειδική βάση αισθητήρα ή αισθητήρας κατασκευασμένος κατά παραγγελία, ενώ συνιστάται να ελέγξετε τη συμβατότητα με τον προμηθευτή σας ή τον κατασκευαστή AutoAnchor.

Ο χρονομέτρης αλυσίδας Lewmar AA150 είναι συμβατός με όλους τους αισθητήρες AutoAnchor, τους διακόπτες λωρίδας (reed switches) και ορισμένους διακόπτες εγγύτητας.

Ναι, ο μετρητής AA150 μπορεί να εγκατασταθεί στους περισσότερους οριζόντιους γρύλους. Ωστόσο, μπορεί να απαιτείται βάση αισθητήρα ή ειδικός αισθητήρας, ο οποίος δεν περιλαμβάνεται στη βασική συσκευασία. Συνιστάται να ελέγξετε τη δυνατότητα εγκατάστασης με τον κατασκευαστή ή τον προμηθευτή.

Ναι, το Lewmar AA150 πρέπει να εγκατασταθεί σε γκιντόα εξοπλισμένη με κουτί ελέγχου αμφίδρομης λειτουργίας ή με πακέτο σωληνοειδών.

Ναι, για αγκυροβολία μικτής σύνθεσης (συνθετικό σκοινί και αλυσίδα), πρέπει να υπάρχει ελάχιστο μήκος 3 μέτρων (10 πόδια) αλυσίδας γαλβανισμένου χάλυβα. Το σκοινί πρέπει να είναι νάιλον υψηλής ποιότητας τύπου 66 ή ισοδύναμο. Για αλυσίδα μόνο, μπορεί να είναι ανοξείδωτη ή γαλβανισμένη.

Ο αυτόματος πιλότος Lewmar AA150 πρέπει να εγκαθίσταται αποκλειστικά από εξειδικευμένο ηλεκτρολόγο ναυτικής τεχνολογίας. Δεν συνιστάται η προσπάθεια εγκατάστασης εάν δεν έχετε την κατάλληλη εξειδίκευση.

Για τους κατακόρυφους γκιντό, ο αισθητήρας τοποθετείται συνήθως στο επίπεδο κατάστρωμα. Ορισμένα επίπεδα καταστρώματα έχουν προ-τρυπηθεί ή σημειωθεί για την τοποθέτηση του αισθητήρα. Αν αυτό δεν ισχύει, πρέπει να ανοιχθεί μια τρύπα διαμέτρου 10,3 mm (13/32”) μέσα από το επίπεδο κατάστρωμα του γκιντό, βεβαιωθείτε ότι είναι ευθυγραμμισμένη με την τρύπα του αισθητήρα στο κατάστρωμα.

Πριν τρυπήσετε το κατάστρωμα, βεβαιωθείτε ότι δεν υπάρχει τίποτα από κάτω που μπορεί να καταστραφεί και ότι η τρύπα δεν θα αποδυναμώσει τη δομή του σκάφους. Τρυπήστε μια τρύπα διαμέτρου 10,3 mm (13/32”), ευθυγραμμισμένη απευθείας με την τρύπα του αισθητήρα στο επίπεδο κατάστρωμα.

Ο αισθητήρας πρέπει να στερεωθεί με σιλικόνη καλής ποιότητας ουδέτερης πολυμερισμού ή ισχυρή κόλλα, όπως η Sikaflex 291 ή η 3M 5200. Δεν πρέπει να πιέζεται ο αισθητήρας μέσα στην τρύπα για να αποφευχθεί η βλάβη της εσωτερικής ηλεκτρονικής.

Η κονσόλα AA150 πρέπει να εγκατασταθεί τουλάχιστον 1 μέτρο (3 πόδια) μακριά από οποιοδήποτε εξοπλισμό μετάδοσης ή καλώδια που μεταφέρουν σήματα ραδιοσυχνοτήτων (VHF, κεραίες ραντάρ) και τουλάχιστον 2 μέτρα (6 πόδια) μακριά από οποιοδήποτε εξοπλισμό BLU. Τα καλώδια της AA150 πρέπει να τοποθετούνται τουλάχιστον 500 mm (1,5 πόδια) μακριά από αυτά τα στοιχεία. Είναι επίσης κρίσιμο το αισθητήριο να μην δέχεται χτυπήματα από τον ιμάντα κατά τη λειτουργία του γρύλου και να βρίσκεται τουλάχιστον 300 mm (1 πόδι) μακριά από τα καλώδια της μπαταρίας και του κινητήρα.

Η ηλεκτρική τροφοδοσία πρέπει να αποσυνδέεται κατά την εγκατάσταση και κατά οποιαδήποτε τροποποίηση της καλωδίωσης ή των ηλεκτρικών συνδέσεων. Θα πρέπει να εγκατασταθεί ένας διακόπτης αποκοπής/αυτόματος διακόπτης επανεκκίνησης 5 Αμπέρ σε θέση εύκολα προσβάσιμη από τον χειριστή του αυτομάτου πιλότου AA150, ώστε να μπορεί να αποκόψει την τροφοδοσία του χρονομέτρου και του βυθόμετρου. Η τροφοδοσία του αυτομάτου πιλότου AA150 και όλων των χειριστηρίων του βυθόμετρου πρέπει να προέρχεται από ένα μόνο σημείο, ώστε να αποφεύγεται η βλάβη του AutoAnchor.
