Καλώδιο πλάτης SeaTalk NG μήκους 9 μέτρων

Un câble dorsale SeaTalk NG est l'élément principal d'un réseau de communication de données à bord d'un navire. Il forme la "colonne vertébrale" du réseau, sur laquelle tous les instruments et appareils Raymarine compatibles SeaTalk NG sont connectés via des connecteurs en T et des câbles de dérivation. Il assure le transport des informations et de l'alimentation électrique entre tous les équipements.

Ce câble dorsale SeaTalk NG (référence A06068) a une longueur de 9 mètres. Cette longueur est conçue pour les installations nécessitant de couvrir des distances importantes, comme entre la console de barre et la table à cartes, ou pour des montées de mât sur des bateaux de taille moyenne à grande.

Le câble dorsale A06068 de Raymarine est conçu pour établir la ligne principale de votre réseau SeaTalk NG. Il permet la connexion et la communication entre divers appareils de navigation Raymarine tels que les écrans multifonctions, les pilotes automatiques, les capteurs et les récepteurs AIS, en transportant les données et l'alimentation électrique sur toute sa longueur.

Le câble dorsale (backbone cable) forme la ligne principale et continue du réseau SeaTalk NG, transportant les données et l'alimentation. Les câbles de dérivation (spur cables) sont plus courts et servent à connecter individuellement chaque appareil au câble dorsale via un connecteur en T. Le câble dorsale est la "route principale", tandis que les câbles de dérivation sont les "chemins d'accès" aux appareils.

Oui, ce câble est spécifiquement conçu pour résister aux conditions exigeantes de l'environnement marin. Ses connecteurs sont étanches et sa construction est robuste pour assurer une fiabilité et une durabilité maximales à bord de votre bateau.

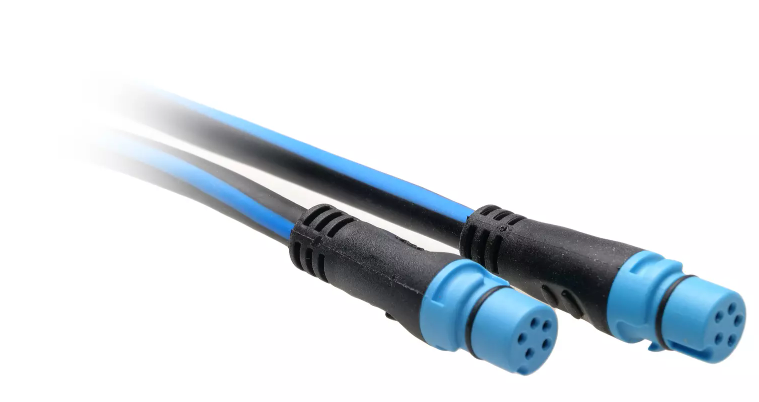

Ce câble utilise les connecteurs propriétaires SeaTalk NG de Raymarine. Ces connecteurs sont de type baïonnette à 5 broches, conçus pour une connexion sécurisée, étanche et facile à installer, minimisant les erreurs de branchement.

Oui, le câble dorsale SeaTalk NG est capable de transporter à la fois les données et l'alimentation électrique pour les appareils connectés au réseau. L'alimentation est généralement injectée dans le réseau via un câble d'alimentation SeaTalk NG dédié, connecté à un connecteur en T sur la dorsale.

Les câbles dorsales SeaTalk NG, y compris ce modèle, sont généralement de couleur bleue. Cette couleur aide à les distinguer des câbles de dérivation (souvent noirs) et facilite l'identification lors de l'installation et du dépannage du réseau.

Les câbles dorsales SeaTalk NG sont conçus pour être robustes tout en offrant une flexibilité suffisante pour une installation pratique à bord d'un bateau. Cependant, leur diamètre est plus important que celui des câbles de dérivation en raison des conducteurs nécessaires pour la dorsale, ce qui les rend légèrement moins souples que les câbles de dérivation.

Le réseau SeaTalk NG de Raymarine est basé sur le protocole NMEA 2000. Bien que ce câble utilise des connecteurs propriétaires Raymarine, il est possible de le connecter à des réseaux NMEA 2000 d'autres marques via un câble adaptateur SeaTalk NG vers NMEA 2000 (disponible séparément) ou en utilisant des connecteurs en T compatibles NMEA 2000 avec les bons adaptateurs.

Non, le câble dorsale SeaTalk NG n'est pas directement compatible avec les anciens systèmes SeaTalk 1. Le SeaTalk NG est un protocole de nouvelle génération basé sur NMEA 2000, tandis que SeaTalk 1 est un protocole plus ancien. Pour connecter des appareils SeaTalk 1 à un réseau SeaTalk NG, un convertisseur SeaTalk 1 vers SeaTalk NG est nécessaire (vendu séparément).

Ce câble dorsale permet de connecter tous les appareils Raymarine compatibles SeaTalk NG. Cela inclut :

Les écrans multifonctions (MFD)Les pilotes automatiquesLes capteurs de ventLes capteurs de profondeurLes GPSLes récepteurs AISEt d'autres instruments de navigation qui utilisent le protocole SeaTalk NG.

Oui, ce câble dorsale est compatible avec les capteurs de vent Raymarine qui utilisent l'interface SeaTalk NG. Le capteur de vent se connectera au réseau dorsale via un câble de dérivation et un connecteur en T SeaTalk NG.

Oui, les systèmes de pilote automatique Raymarine compatibles SeaTalk NG peuvent être connectés au réseau via ce câble dorsale. Le calculateur du pilote automatique et l'unité de commande se connecteront au réseau dorsale à l'aide de câbles de dérivation SeaTalk NG et de connecteurs en T.

Pour installer ce câble, il doit être connecté aux extrémités d'autres câbles dorsales ou à des connecteurs en T SeaTalk NG. Le câble dorsale forme une ligne continue, et les appareils sont branchés sur cette ligne via des connecteurs en T et des câbles de dérivation. Assurez-vous que le réseau est correctement terminé à chaque extrémité avec des terminaisons SeaTalk NG (vendues séparément).

Oui, ce câble dorsale est conçu pour être la "colonne vertébrale" du réseau. Vous aurez besoin de connecteurs en T SeaTalk NG (non inclus) pour brancher les appareils (via des câbles de dérivation) et pour connecter d'autres segments de câble dorsale. Des terminaisons SeaTalk NG (non incluses) sont également nécessaires aux extrémités du réseau.

Oui, un réseau SeaTalk NG, comme tout réseau NMEA 2000, nécessite des terminaisons aux deux extrémités physiques de la dorsale. Ces terminaisons (vendues séparément) sont essentielles pour le bon fonctionnement du réseau et pour éviter les réflexions de signal. Ce câble de 9 mètres est un segment de la dorsale, et non une terminaison en soi.

Ce câble dorsale doit être positionné pour créer la ligne principale du réseau, reliant les zones clés de votre bateau où se trouvent les appareils électroniques. Par exemple, il peut courir de la console de barre à la table à cartes, ou du tableau électrique aux différents points de montage des instruments, minimisant le nombre de connexions intermédiaires pour une meilleure fiabilité.

Oui, ce câble de 9 mètres peut être rallongé en le connectant à d'autres câbles dorsales SeaTalk NG de différentes longueurs à l'aide de connecteurs en T ou de connecteurs droits SeaTalk NG (vendus séparément). Il est important de respecter les longueurs maximales recommandées pour la dorsale NMEA 2000 afin d'assurer l'intégrité du signal.

Le câble dorsale transporte l'alimentation électrique. Pour alimenter le réseau, un câble d'alimentation SeaTalk NG dédié (vendu séparément) doit être connecté à la dorsale via un connecteur en T SeaTalk NG. Ce câble d'alimentation est ensuite raccordé à la source d'alimentation 12V du bateau. Il est recommandé de n'avoir qu'une seule source d'alimentation sur la dorsale.
