CONTROL 1
En stock
Características técnicas
Características técnicas
| Uso del producto | Módulo de conmutación digital y monitorización para sistemas eléctricos marinos y vehículos de recreo. |
| Gama de productos | Control CZone |
| Tipo de arquitectura del sistema | Sistema de conmutación digital |
| Compatible con CZone | Oui |
| Compatible con NMEA 2000 | Oui |
| Red cableada | NMEA 2000 |
| Número de entradas | 8.0 |
| Número de salidas | 16.0 |
| Corriente de salida máxima por canal | 25A |
| Número de puertos USB | 1.0 |
| Número de puertos Ethernet | 0.0 |
| Equivalencia de carga NMEA 2000 (LEN) | 2 |
| Tipo de conector | NMEA 2000, bornes de tornillo (M8, M6), Deutsch |
| Rango de tensión de funcionamiento | 9-32V |
| Método de alimentación | Cableado directo |
| Consumo eléctrico típico | 1,32 W |
| Nombre del software de configuración | Herramienta de configuración CZone |
| Soporte de actualización de firmware | Oui |
| Tipo de montaje | Montaje en superficie |
| Clasificación IP | IPX5 |
| Peso | 1.9 |
| Protocolo de comunicación | NMEA 2000 |
| Series de dispositivos compatibles | Pantallas multifunción compatibles con NMEA 2000 (especialmente Navico Group: Simrad, Lowrance, B&G) |
| Tipo de interfaz | Módulo de conmutación digital |
| Fuente de alimentación | Alimentación CC externa |
| Entrada cableada | NMEA 2000, bornes de conexión tipo tornillo, Deutsch, USB |
| Salida cableada | NMEA 2000,Deutsch |
Descripción detallada
Descripción detallada

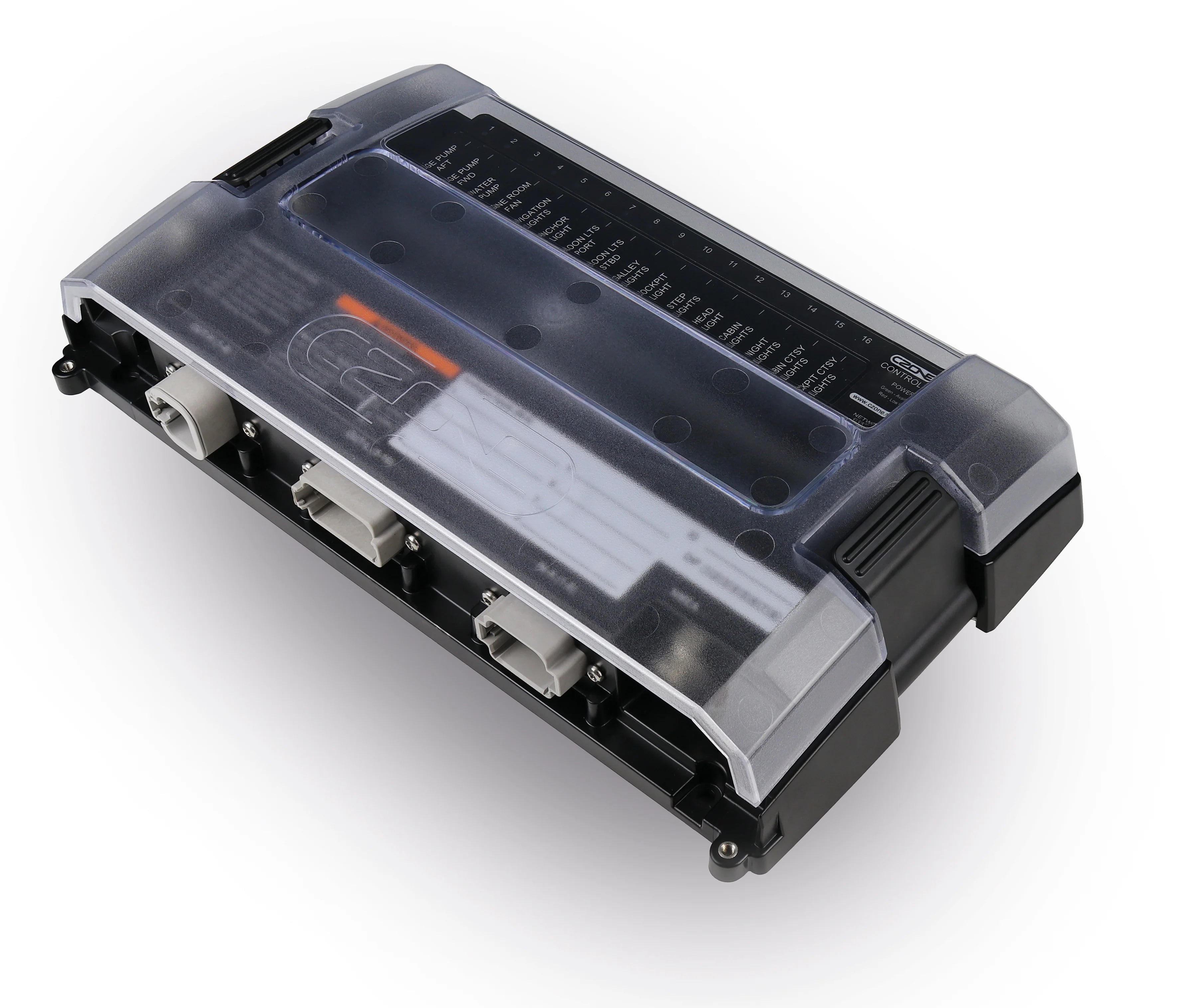

El CZone Control 1 es un módulo de conmutación digital avanzado diseñado para simplificar la integración de los sistemas eléctricos a bordo de embarcaciones y vehículos de recreo. Combina funciones de control y monitorización en una sola unidad, reduciendo el espacio ocupado y facilitando la instalación.
Capacidades de control y monitorización
Este módulo dispone de 4 canales de salida de alta intensidad de 25 A y 12 canales de salida de baja intensidad de 10 A, estos últimos regulables para la gestión de la iluminación. Incorpora también 8 entradas analógicas versátiles, compatibles con conmutaciones positivas o negativas, tensiones de 0 a 32 V, resistencias de 0 a 1000 ohmios y sensores de corriente 4-20 mA. Incluye además monitorización adicional de la tensión en el borne positivo principal.
Protección y conectividad
La protección de los circuitos se realiza mediante fusibles ATC conforme a ABYC, con un sistema de bypass mecánico para mayor redundancia y alarmas en caso de fusible fundido o bypass activado. El CZone Control 1 gestiona una corriente continua máxima de 150 A a 40 °C. La alimentación se realiza mediante bornes M8 (positivo) y M6 (negativo) con un rango de tensión de 9 a 32 V. La comunicación con la red de a bordo se gestiona mediante NMEA 2000, con un consumo de 100 mA en funcionamiento (todos los canales activos) y 75 mA (todos los canales inactivos) a 13,2 V.
Funcionalidades avanzadas y robustez
El módulo integra funciones avanzadas de CZone, como el regulado de intensidad, la detección del funcionamiento de las bombas de achique en los 4 canales de alta intensidad. Su diseño robusto le proporciona una protección IPx5 contra proyecciones de agua cuando se monta a 0° o +/-90°. Las actualizaciones del firmware y la configuración del sistema pueden realizarse mediante un puerto USB, utilizando memorias USB de hasta 32 GB formateadas en FAT32. El módulo cuenta con certificaciones CE, ABYC, NMEA e ISO8846/SAEJ1171 (protección contra ignición).
Opinión del experto
Opinión del experto
Pol CONIN
Responsable digital
« CZone Control 1: El corazón de su sistema eléctrico digital »
