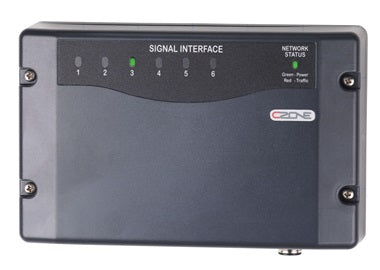

Interfaz de señal SI
Stock bajo
Características técnicas
Características técnicas
| Uso del producto | La interfaz de señal CZone SI conecta el sistema CZone a sensores externos, alarmas y dispositivos de conmutación, permitiendo un funcionamiento inteligente y automatizado de los circuitos según el estado de la entrada. |
| Protocolo de comunicación | NMEA 2000 |
| Número de entradas | 6.0 |
| Número de salidas | 0.0 |
| Entrada cableada | Conector NMEA 2000 |
| Salida cableada | Conector NMEA 2000 |
| Tipo de conector | Conector NMEA 2000 |
| Compatible con MasterBus | No |
| Compatible con CZone | Oui |
| Compatible con NMEA 2000 | Oui |
| Rango de tensión de funcionamiento | 9-16 V CC |
| Tipo de montaje | Montaje en superficie |
| Clasificación IP | IPX5 |
| Dimensiones (An x Al x Pr) | 100 x 156 x 42 mm |
| Peso | 0.281 |
| Alarm Trigger Conditions | Interruptor de nivel de agua alto |
| Rango de resistencia de entrada analógica | 0-1000 |
| Rango de voltaje de entrada analógica | 0-34 |
| Analog Input Voltage Range Precise | 0-5 |
| Código de barras (EAN) | 80-911-0013-00 |
| Certificaciones | CE, RCM, NMEA 2000 |
| Series de dispositivos compatibles | Todos los dispositivos NMEA 2000 |
| Data Transmission Category | Fluido, Temperatura, Presión |
| Datos transmitidos | Información de fluido, temperatura y presión |
| Digital Input Voltage Range | 0-35 |
| Material de la carcasa | Policarbonato, ABS |
| Input Configurability | Sí |
| Input Signal Type | Interruptores (negativo, circuito abierto, 0-35 V CC), sensores de nivel de depósito (0-5 V, 10-180 ohmios, 240-33 ohmios), señales voltaicas o resistivas |
| Input Terminal Type | Bornier de tornillo |
| Entorno de instalación | Marino |
| Tipo de interfaz | Interfaz de señal |
| Led Status Indication | Sí |
| Compatibilidad MFD | Todos los dispositivos NMEA 2000 |
| Operating Temperature Range C | -20 °C a +55 °C |
| Protección contra sobretensiones | Sí |
| Peso embalado | 0,363 |
| Consumo eléctrico típico (mA) | 100 |
| Fuente de alimentación | Alimentación mediante red NMEA 2000 |
| Categoría de producto nivel 0 | Mercancía |
| Categoría de producto nivel 1 | NAVICO GROUP |
| Categoría de producto nivel 2 | 04 - CZone (40) |
| Función del producto | Integración de sensores y interruptores externos |
| Gama de productos | CZone |
| Tipo de producto | Módulo de interfaz de señal |
| Volumen del producto | 655.2 |
| Storage Temperature Range C | -40°C a +85°C |
| System Automation Functions | Gestión centralizada y automatizada de los circuitos |
| Tipos de depósitos compatibles | Sondas de nivel de depósito estándar (0-5V, 10-180 Ohmios, 240-33 Ohmios) |
| Vendor | CZONE |
| Red cableada | NMEA 2000 |
Descripción detallada
Descripción detallada
La interfaz de señal CZone SI (referencia 80-911-0013-00) constituye un elemento central para la integración de sensores y pulsadores externos en un sistema de conmutación y supervisión digital CZone. Diseñada para ampliar las capacidades de la red NMEA 2000, permite una gestión centralizada y automatizada de los circuitos a partir de entradas diversas.
Conectividad y versatilidad de las entradas
Este módulo cuenta con 6 entradas configurables que ofrecen flexibilidad para diversas aplicaciones marinas. Admite señales de tipos de pulsadores tradicionales (negativo, circuito abierto, 0-35V CC) para el control de salidas, así como disparadores de alarma, como un interruptor de nivel de agua elevado. La interfaz también soporta sondas de nivel de depósito estándar de la industria (0-5V, 10-180 Ohmios, 240-33 Ohmios) y señales voltaicas o resistivas generales. Los rangos de entrada específicos son de 0 a 1000 Ohmios para señales resistivas y de 0 a 34 V CC para señales de tensión. Cada entrada dispone de un indicador de estado LED para facilitar la supervisión. Esta versatilidad la diferencia de los módulos de entrada/salida más básicos, que solo gestionan un tipo de señal único, posicionando la interfaz SI como una solución de agregación de datos para el sistema CZone.
Integración y especificaciones técnicas
La interfaz de señal CZone SI se integra en la red NMEA 2000, permitiendo la transmisión de datos estandarizados como información de fluidos, temperatura y presión hacia las pantallas multifunción y otros dispositivos compatibles. Sus dimensiones son de 100 x 156 x 42 mm con un peso de 281 g. Con una protección contra inmersión temporal IPX5, es adecuada para entornos marinos. El módulo cumple con las normas CEM IEC EN 60945, IEC EN 61000, FCC Clase B, ISO 7637-1 e ISO 7637-2, garantizando su compatibilidad electromagnética y robustez frente a interferencias eléctricas. Complementa perfectamente sistemas CZone existentes, como las pantallas Touch 10 o los módulos combinados, al servir de pasarela para sensores no NMEA 2000.
Opinión del experto
Opinión del experto
Pol CONIN
Responsable digital
« La interfaz CZone SI: el puente de mando analógico-digital para su red NMEA 2000 »
