Caja negra GPSMAP® 8700

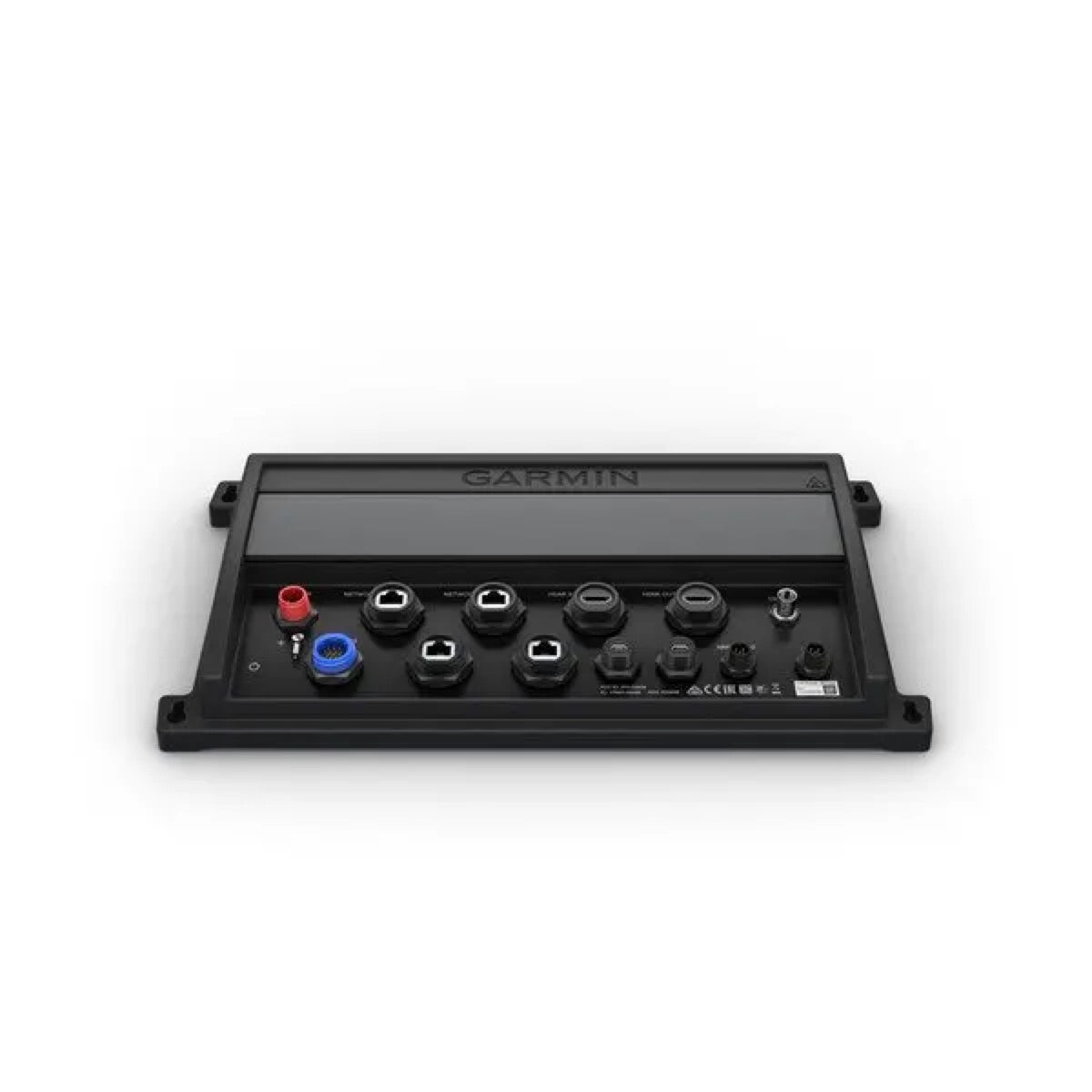

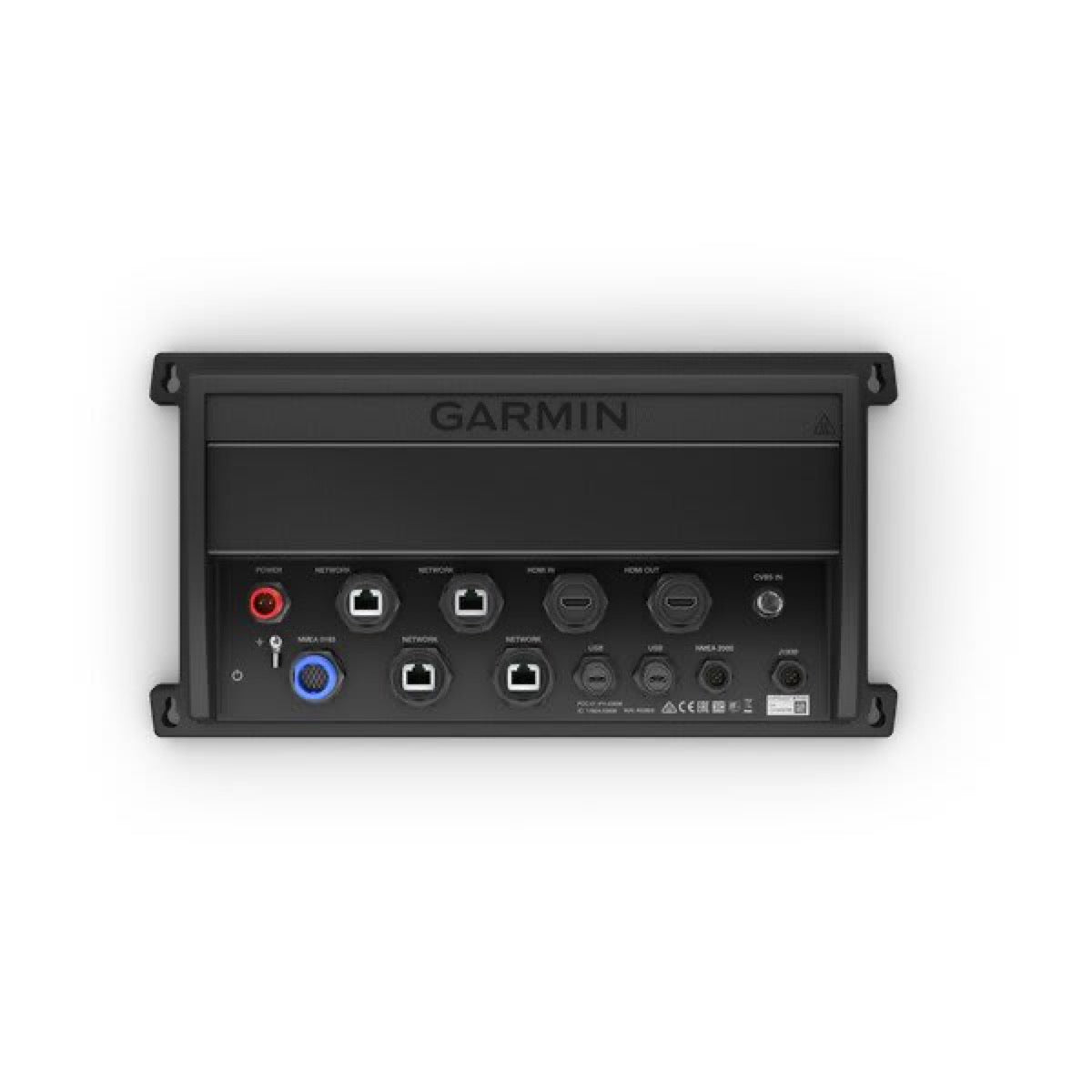

Le GPSMAP 8700 Black Box est une unité de traitement centralisée haute performance conçue pour les systèmes de navigation marine complexes. Contrairement aux traceurs de cartes avec écran intégré, cette unité est dépourvue d'écran et sert de cœur névralgique pour gérer les données, la vidéo et d'autres fonctionnalités avancées. Elle offre une flexibilité maximale pour connecter plusieurs écrans externes et centraliser la gestion de l'ensemble de votre système de navigation et de surveillance.

Le boîtier GPSMAP 8700 Black Box prend en charge l'intégration de diverses caméras :

Les caméras réseau Garmin, telles que les modèles Garmin GC 14 et GC 200.Les caméras FLIR M et MD series.D'autres caméras réseau tierces compatibles.Il permet de visualiser les flux vidéo sur tous les écrans du réseau marine Garmin.

Pour une performance optimale du réseau, Garmin recommande de ne pas diffuser plus de cinq sources vidéo simultanément. Vous pouvez configurer des écrans combinés pour afficher plusieurs vidéos à la fois.

Oui, l'utilisation d'un coupleur d'isolation PoE Garmin (référence 010-10580-10) est impérative pour connecter tout équipement Ethernet standard (comme une caméra réseau, un commutateur réseau ou un injecteur PoE) au réseau marine Garmin. Cela permet de prévenir tout dommage au traceur de cartes.

Le boîtier GPSMAP 8700 Black Box prend en charge plusieurs fonctionnalités de suivi de caméra, à condition que les capteurs et caméras appropriés soient connectés :

Verrouillage de la boussole (Compass Lock) : maintient la caméra dans une direction fixe par rapport à la boussole.Verrouillage du navire (Vessel Lock) : verrouille la caméra à un angle fixe par rapport au navire.Suivi de cibles AIS, MARPA ou points de cheminement (slew-to-cue) : permet à la caméra de suivre des cibles spécifiques.

Pour prendre en charge les fonctions de verrouillage de la boussole et du navire, vous devez connecter les éléments suivants au réseau marine Garmin ou NMEA 2000 :

Une caméra marine compatible avec le suivi (par exemple, une caméra vidéo IP FLIR de modèle récent).Une antenne GPS.Un capteur de cap (un capteur de cap à 9 axes offrant des données de lacet, de tangage et de roulis est recommandé pour des performances optimales).Pour le suivi des cibles AIS et MARPA, un récepteur AIS compatible et un appareil radar compatible sont également nécessaires.

Connecter un appareil PoE directement à un traceur de cartes du réseau marine Garmin sans utiliser un coupleur d'isolation PoE Garmin (référence 010-10580-10) endommagera le traceur de cartes Garmin et pourrait également endommager l'appareil PoE lui-même. Le coupleur d'isolation est essentiel pour protéger votre équipement.
