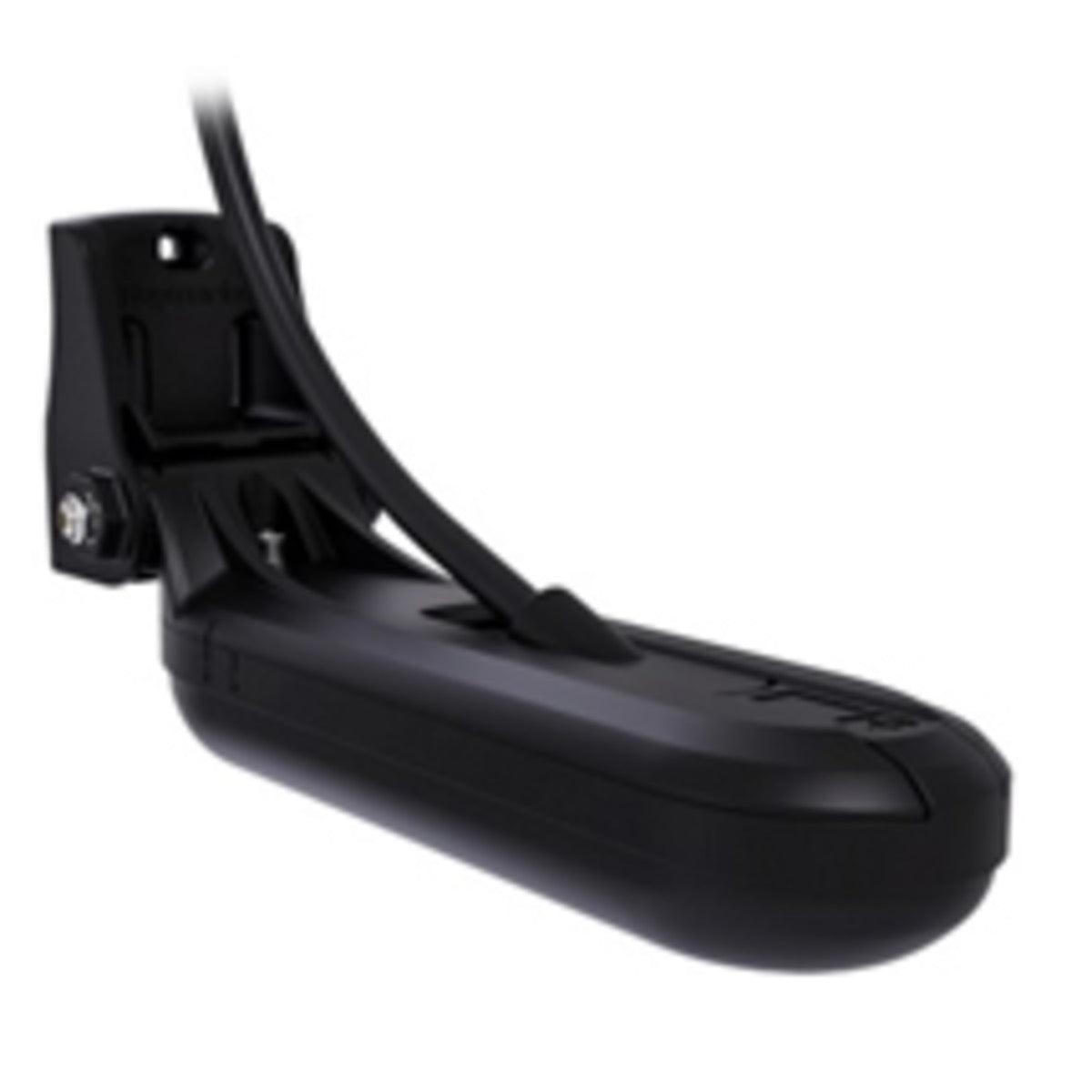

Kit adaptador para montaje HV-100 en motor de pesca a la deriva

El kit adaptador Raymarine A80557 está específicamente diseñado para permitir la fijación de la sonda HV-100 HyperVision en la mayoría de motores de pesca al curricán. Garantiza una integración estable y segura de la sonda, esencial para obtener lecturas precisas y un barrido coherente de la estructura submarina y los peces, especialmente útil en pesca hacia adelante.

El uso de este kit adaptador ofrece varias ventajas:

Permite un barrido preciso de la estructura submarina y de los peces al posicionar la sonda directamente en el motor de arrastre. La fijación al motor garantiza que la sonda se mueva con este, ofreciendo una cobertura de barrido coherente. Su construcción robusta está diseñada para resistir las vibraciones y las tensiones asociadas al uso en un motor de pesca al curricán, asegurando la estabilidad de las lecturas. Facilita la instalación de la sonda HV-100 en una posición óptima para la pesca.

El soporte de montaje está diseñado con una construcción robusta, específicamente estudiada para resistir las vibraciones y las cargas inherentes al uso en un motor de pesca al curricán. Este diseño garantiza la estabilidad y la precisión de las lecturas de la sonda incluso en condiciones marinas o lacustres adversas.

Este kit adaptador es específicamente compatible con la sonda Raymarine HV-100 HyperVision, cuya referencia es A80603.

El kit adaptador está diseñado para instalarse en la mayoría de motores de pesca a la deriva. Las abrazaderas suministradas son compatibles con un amplio rango de diámetros de motores.

Una vez preparados el conjunto de sonda y soporte, proceda de la siguiente manera para su fijación en el motor:

Coloque el conjunto bajo el motor en la popa, asegurándose de que el extremo del transductor con el sensor de temperatura apunte hacia la parte trasera del motor. Instale las abrazaderas suministradas alrededor del motor en la popa. Posicione la sonda en la cara inferior del motor para que quede horizontal cuando el motor esté en funcionamiento. Apriete las abrazaderas hasta que la posición del transductor quede fija y segura.

La sonda debe instalarse en la cara inferior del motor fueraborda de modo que quede en posición horizontal cuando el motor esté en funcionamiento. Asegúrese también de que la punta de la sonda, donde está el sensor de temperatura, apunte hacia la popa del motor.

Sí, es crucial NUNCA usar abrazaderas de cable (jubilee clamps) para fijar el cable de la sonda, ya que podría dañarlo. Utilice en su lugar bridas de sujeción (no incluidas) para asegurar el cable a lo largo del motor de arrastre.

Un apriete excesivo de las abrazaderas de fijación puede dañar el soporte de montaje y/o el motor fueraborda en sí. Apriete las abrazaderas solo lo suficiente para que la posición del transductor quede fija y segura, sin forzar.

Antes de finalizar la instalación, es imprescindible verificar que el conjunto (soporte de montaje y sonda) esté posicionado bajo su motor de arrastre con suficiente espacio para que la hélice del motor no pueda entrar en contacto con el conjunto ni con el cable de la sonda. Puede ser necesario un ajuste para garantizar esta separación.

Sí, es importante dejar suficiente holgura en el cable de la sonda al fijarlo al motor de arrastre con bridas. Esta holgura es necesaria para permitir que el motor gire libremente sin ejercer tensión excesiva sobre el cable, lo que podría dañarlo.

Para registrar la propiedad de su producto Raymarine y disfrutar de todas las ventajas de la garantía, debe visitar la página web oficial de Raymarine, www.raymarine.com, y completar el registro en línea. Será necesario el número de serie de la unidad, que encontrará en la etiqueta con código de barras del embalaje.

Sí, Raymarine recomienda una instalación certificada por un instalador autorizado Raymarine. Una instalación certificada puede dar lugar a mejoras en las condiciones de garantía. Para más detalles, consulte a su distribuidor Raymarine y consulte el documento de garantía independiente suministrado con su producto.
