Victron Energy

BPP900480100

Ekrano GX

null

Prix publicBénéficier du tarif pro

722,40€

Impuestos incluidos. Envío calculado al finalizar la compra.

En stock

Envío gratuito desde 300€ en la UE
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Uso del producto	Centre de communication et contrôleur de système pour installations énergétiques
Gama de productos	GX
Tipo de arquitectura del sistema	Contrôleur de système centralisé
Compatible EmpirBus	Oui
Compatible NMEA 2000	Oui
Red cableada	VE.Direct, VE.Bus, VE.Can, Ethernet
Conectividad inalámbrica	Wi-Fi 2.4GHz, Bluetooth Smart
Número de entradas	7.0
Número de salidas	2.0
Corriente de salida máxima por canal	3 A (DC), 1 A (AC)
Número de puertos USB	2.0
Nombre de ports Ethernet	1.0
Tipo de conector	RJ45, USB-A, MicroSD, Borniers à vis
Rango de tensión de funcionamiento	8 - 70 V
Método de alimentación	Alimentation DC
Consumo eléctrico típico	6.2 W (écran allumé à 100% de luminosité à 12V)
Nombre del software de configuración	VictronConnect, Venus OS, Console à distance, Portail VRM
Soporte de actualización de firmware	Oui
Tipo de montaje	Encastré, Montage en trou borgne
Peso	0.95
Dimensiones (An x Al x Pr)	187 x 124 x 29.8 mm
Protocole de communication	VE.Direct, VE.Bus, VE.Can, Ethernet, Wi-Fi, Bluetooth Smart, NMEA 2000, ModbusTCP
Display Brightness Cd M2	1000
Résolution de l'écran	1024 x 600
Taille de l'écran	7
Nom du modèle	Ekrano GX
Number Of Programmable Relays	2
Tipo de producto	Contrôleur de système
Type de contact du relais	NO/NC
Nombre de ports série	3.0
Tank Input Count	3
Temperature Input Count	2
Pantalla táctil	Oui
Entrada cableada	Entrées de niveau de réservoir résistives, Entrées de température, Entrées numériques, USB-A, MicroSD
Salida cableada	Relais programmables

Accessoires

Cable VE.Can-NMEA 2000 micro-C macho

90,00€

Comercio

Description détaillée

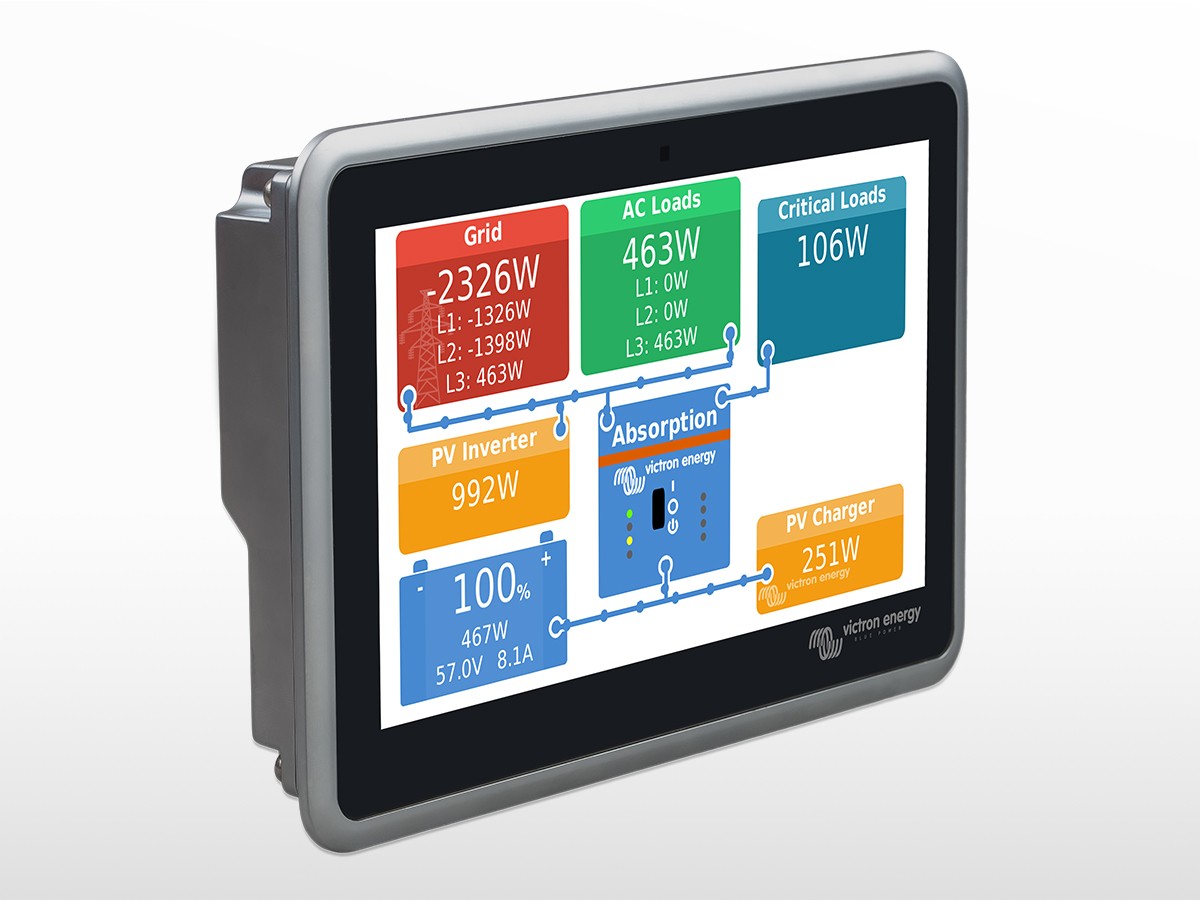

Diseñado como la última generación de centro de comunicación y controlador de sistema, el Ekrano GX de Victron Energy ofrece una gestión centralizada de las instalaciones energéticas. Este dispositivo, sucesor del Color Control GX, integra una pantalla táctil de 7 pulgadas con una resolución de 1024 x 600 píxeles y un brillo máximo de 1000 cd/m², ajustable de forma dinámica mediante un sensor de luz ambiental o manualmente. La función táctil puede desactivarse mediante un botón para evitar manipulaciones no autorizadas.

Conectividad y gestión avanzada

El Ekrano GX está equipado con un procesador potente y funciona bajo el sistema operativo intuitivo Venus OS, garantizando una gestión eficiente de los dispositivos Victron y de terceros conectados. Dispone de tres puertos VE.Direct aislados, un bus VE.Bus aislado con dos tomas RJ45 paralelas, y dos puertos VE.Can (uno aislado, otro no aislado). La conectividad de red se asegura mediante un puerto Ethernet, el Wi-Fi 2.4GHz integrado y Bluetooth Smart para la configuración inicial. Dos puertos USB-A (máx. 1.5A combinados) y una ranura para tarjeta MicroSD (hasta 32GB) completan sus capacidades de interfaz.

Integración y control del sistema

Este controlador cuenta con dos relés NO/NC programables (30VDC/3A, 125VAC/1A) para funciones como alarmas o el arranque/parada de grupos electrógenos. También integra tres entradas para sondas de nivel de depósito resistivas (compatibles con Europa 0-180 Ohm o EE.UU. 240-30 Ohm), dos entradas de temperatura (-20°C a +70°C) y dos entradas digitales para monitorización de estado o conteo de impulsos. La alimentación admite un rango de tensión de 8 a 70V DC, con un consumo de 6.2W a 100% de brillo de la pantalla (a 12V) y 2.6W con la pantalla apagada (a 12V). El Ekrano GX permite una visión instantánea del estado del sistema, el consumo y la producción de energía, y ofrece gestión remota mediante el portal Victron Remote Management (VRM) o la aplicación VictronConnect. Su diseño robusto, con carcasa de aluminio y protección frontal IP54 (con soporte de acero) o IP31 (con clips), lo hace adecuado para un rango de temperatura de funcionamiento de -20°C a +50°C. Todos los materiales de montaje necesarios están incluidos.

Documentations

Type	Nom
	EN - Fiche technique
	fr_-_fiche_technique_-_ekrano_gx_-_bpp900480100.pdf
	fr_-_manuel_d_installation_et_d_utilisation_-_ekra.pdf

Avis de l'expert

« Victron Ekrano GX: la central de control integrada para sistemas energéticos »

El Ekrano GX se posiciona como la solución ideal para usuarios que buscan una interfaz de control todo en uno para su sistema energético Victron, especialmente en veleros, catamaranes o vehículos recreativos donde se prefiere un cuadro de mandos integrado. Su pantalla táctil de 7 pulgadas, una característica clave frente al Cerbo GX, simplifica la interacción directa con el sistema sin necesidad de pantalla externa, ofreciendo una experiencia de usuario más fluida e intuitiva.

La instalación es flexible con opciones de empotrado o fijación por resortes. El soporte de acero garantiza una protección IP54 en la fachada, adecuada para entornos interiores protegidos como timoneras cerradas o cabinas. Es crucial planificar el cableado para sus numerosos puertos (VE.Direct, VE.Bus, VE.Can, Ethernet, USB) para optimizar la integración. Cabe destacar que las sondas de temperatura no se incluyen, requiriendo una adquisición separada si se desea esta función.

Para instalaciones expuestas a salpicaduras directas o humedad intensa, se deben considerar medidas de protección adicionales o elegir un dispositivo con una clasificación IP superior para la unidad completa, ya que la protección IP54 solo aplica a la fachada con el soporte de acero. El Ekrano GX es una opción estratégica para centralizar la supervisión y el control de sistemas complejos.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Ekrano GX

722,40€

Complétez votre installation avec des

Équipements complémentaires

VICTRON ENERGY

Controlador de batería SmartShunt IP65 500A

Ref : SHU050150050

128,40€

Victron Energy

Equilibrador de batería

Ref : BBA000100100

62,40€

VICTRON ENERGY

Batería 12V de descarga lenta AGM 110Ah

Ref : BAT412101084

360,00€

VICTRON ENERGY

Battery Protect 12/24V 100A

Ref : BPR000100400

68,40€

Questions fréquentes

Besoin d'aide ? Contactez-nous

Qu'est-ce que l'Ekrano GX de Victron Energy ?

L'Ekrano GX est la dernière génération de centre de communication et contrôleur de système de Victron Energy. Il est conçu pour offrir une gestion centralisée des installations énergétiques, succédant au Color Control GX. Il permet un aperçu instantané de l'état du système, de la consommation et de la production d'énergie.

Quelle est la taille et la résolution de l'écran tactile de l'Ekrano GX ?

L'Ekrano GX intègre un écran tactile de 7 pouces. Sa résolution est de 1024 x 600 pixels.

Comment la luminosité de l'écran de l'Ekrano GX est-elle gérée ?

La luminosité de l'écran de l'Ekrano GX peut atteindre un maximum de 1000 cd/m2. Elle est réglable dynamiquement via un capteur de lumière ambiante intégré ou manuellement par l'utilisateur.

Quel système d'exploitation est utilisé par l'Ekrano GX ?

L'Ekrano GX fonctionne sous le système d'exploitation intuitif Venus OS, assurant une gestion efficace des appareils Victron et tiers connectés.

Quelles sont les options de connectivité réseau de l'Ekrano GX ?

L'Ekrano GX offre plusieurs options de connectivité réseau :

Un port EthernetWi-Fi 2.4GHz intégréBluetooth Smart pour la configuration initiale

Quels sont les ports d'entrée/sortie physiques disponibles sur l'Ekrano GX ?

L'Ekrano GX dispose des ports d'entrée/sortie suivants :

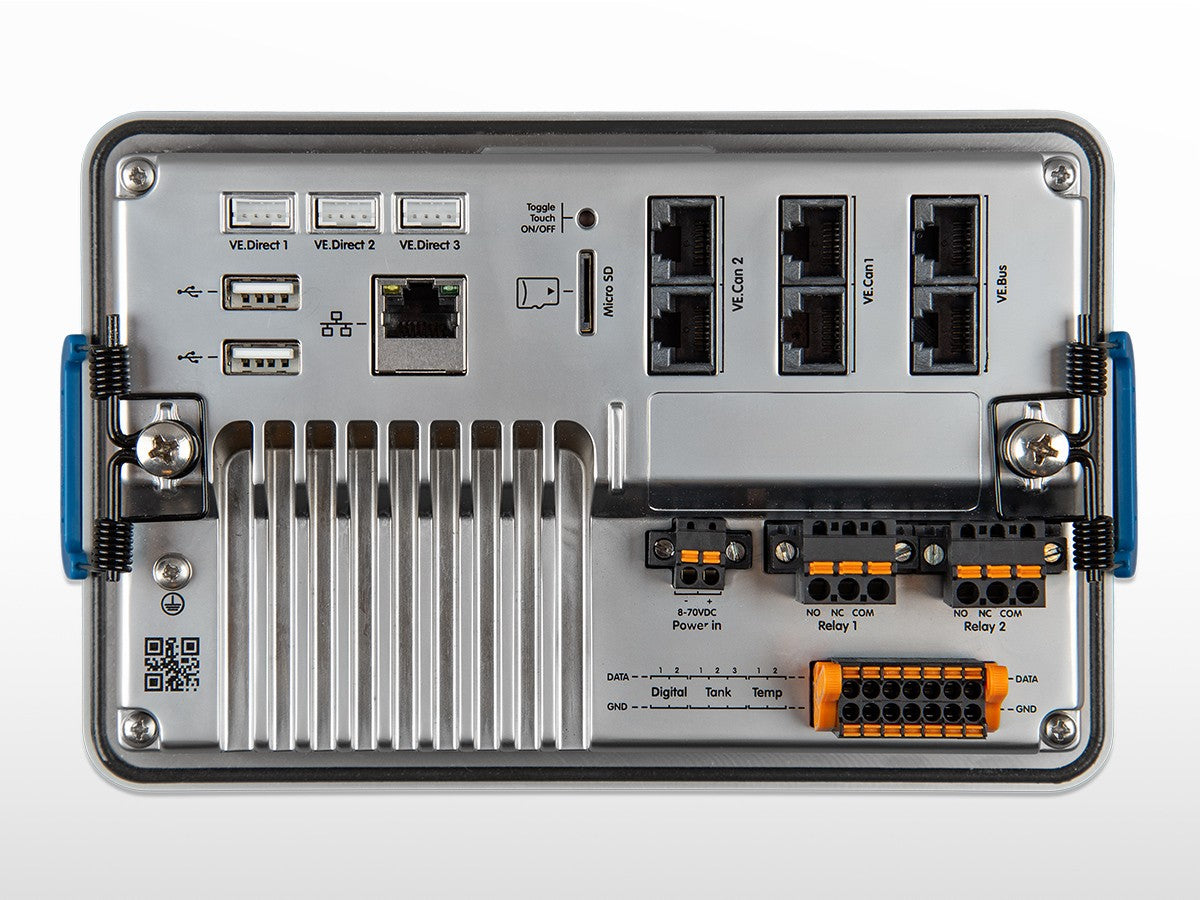

Trois ports VE.Direct isolésUn bus VE.Bus isolé avec deux prises RJ45 parallèlesDeux ports VE.Can (un isolé, un non isolé)Deux ports USB-A (max. 1.5A combinés)Un slot MicroSD (jusqu'à 32GB)Deux relais NO/NC programmablesTrois entrées pour sondes de niveau de réservoir résistivesDeux entrées de températureDeux entrées numériques

Quelle est la plage de tension d'alimentation de l'Ekrano GX ?

L'Ekrano GX est supporté par une plage de tension d'alimentation de 8 à 70V DC.

Quelle est la consommation électrique de l'Ekrano GX ?

La consommation électrique de l'Ekrano GX est de 6.2W à 100% de luminosité de l'écran (à 12V) et de 2.6W lorsque l'écran est éteint (à 12V).

Quelles sont les dimensions de découpe nécessaires pour l'installation encastrée de l'Ekrano GX ?

Les dimensions de découpe pour une installation encastrée de l'Ekrano GX sont de 176-0.5 mm en largeur et 111-0.5 mm en hauteur. Les coins de la découpe doivent avoir un rayon de 5 mm (R5).

Quelle est la profondeur d'installation minimale requise pour l'Ekrano GX ?

La profondeur d'installation minimale requise pour l'Ekrano GX est de 100 mm.

Comment désactiver la fonction tactile de l'écran de l'Ekrano GX ?

La fonction tactile de l'écran de l'Ekrano GX peut être désactivée à l'aide d'un bouton dédié. Cela permet d'éviter toute manipulation non autorisée de l'appareil.

Comment connecter les relais programmables de l'Ekrano GX ?

L'Ekrano GX dispose de deux relais NO/NC programmables. Ces relais peuvent supporter jusqu'à 30VDC/3A ou 125VAC/1A et sont utilisés pour des fonctions telles que l'alarme ou le démarrage/arrêt de groupe électrogène. Les connexions spécifiques sont détaillées dans le manuel d'installation.

Quelles sont les exigences d'espace minimal autour de la découpe pour l'Ekrano GX ?

Un espace minimal de 178-0.5 mm est requis en plus de la découpe pour l'installation encastrée de l'Ekrano GX.

Quels types de sondes de niveau de réservoir résistives sont compatibles avec l'Ekrano GX ?

L'Ekrano GX intègre trois entrées pour sondes de niveau de réservoir résistives. Ces entrées sont compatibles avec les standards européens (0-180 Ohm) ou américains (240-30 Ohm).

Quels appareils Victron Energy peuvent être connectés via les ports VE.Direct de l'Ekrano GX ?

L'Ekrano GX peut connecter divers appareils Victron Energy via ses ports VE.Direct. Cela inclut les moniteurs de batterie, les régulateurs de charge MPPT, les Orion XS et les chargeurs Smart IP43.

L'Ekrano GX peut-il se connecter à des onduleurs PV d'autres marques ?

Oui, l'Ekrano GX prend en charge la connexion et la surveillance d'onduleurs PV tiers. Les détails de l'intégration sont spécifiés dans la section 6.1 du manuel.

L'Ekrano GX prend-il en charge les capteurs GPS ?

Oui, l'Ekrano GX est compatible avec les capteurs GPS. Il peut se connecter à un GPS via USB ou via le protocole NMEA 2000.

Quels types de capteurs de température peuvent être connectés à l'Ekrano GX ?

L'Ekrano GX peut se connecter à plusieurs types de capteurs de température :

Capteurs de température Victron câblés (plage de -20°C à +70°C)Capteurs de température sans fil Bluetooth RuuviCapteurs Ruuvi AirCapteurs d'irradiance et de température solaire IMT

L'Ekrano GX est-il compatible avec les systèmes de commutation numérique NMEA 2000 ?

Oui, l'Ekrano GX prend en charge la commutation numérique Garmin EmpirBus, permettant l'intégration et le contrôle de ces systèmes via NMEA 2000.

Est-il possible de surveiller des compteurs d'énergie ou des interrupteurs Shelly avec l'Ekrano GX ?

Oui, l'Ekrano GX prend en charge les compteurs d'énergie et les interrupteurs Shelly, permettant leur installation, configuration et surveillance via le système.
