BMV-712 Smart

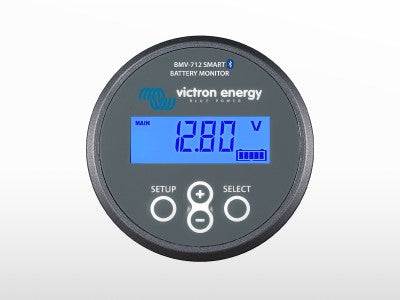

Le BMV-712 Smart est un indicateur de charge de batterie conçu par VICTRON ENERGY pour une surveillance exhaustive des parcs de batteries. Il permet de suivre avec précision l'état de charge, la tension, le courant, la puissance, les ampères-heures consommés et le temps restant à l'aide de son écran intégré ou via l'application VictronConnect sur smartphone ou tablette.

Le BMV-712 Smart offre une gamme complète de fonctionnalités pour la surveillance de batterie :

Affichage de la tension, du courant, de la puissance, des ampères-heures consommés et de l'état de charge.Estimation du temps restant à la décharge actuelle.Alarmes visuelles et sonores programmables.Un relais programmable pour contrôler des charges non critiques ou démarrer un générateur.Surveillance de la tension du point milieu pour les bancs de batteries en série.Connectivité Bluetooth intégrée pour une gestion via l'application VictronConnect.Enregistrement d'un large éventail d'événements historiques et de tendances.

Oui, le BMV-712 Smart intègre la connectivité Bluetooth. Cette fonctionnalité lui permet de communiquer sans fil avec l'application VictronConnect installée sur un smartphone ou une tablette, simplifiant ainsi la configuration, la surveillance et la mise à jour logicielle de l'appareil.

Vous pouvez visualiser les données de votre BMV-712 Smart de deux manières principales :

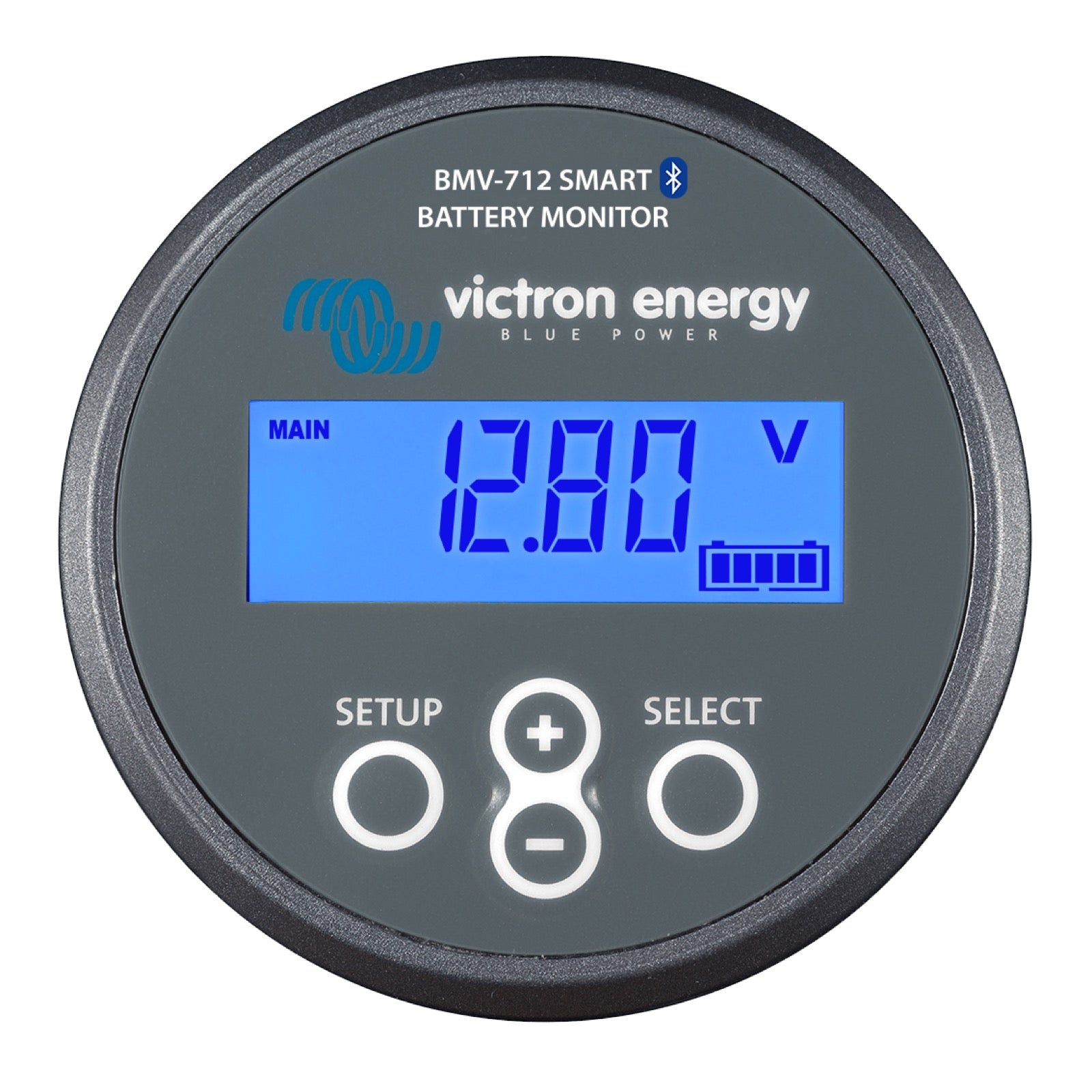

Sur l'unité d'affichage : L'appareil dispose d'un écran intégré qui affiche toutes les informations importantes.Via l'application VictronConnect : En téléchargeant l'application VictronConnect sur votre smartphone ou tablette et en vous connectant via Bluetooth, vous pouvez personnaliser les réglages, surveiller toutes les données sur un écran unique, consulter l'historique et mettre à jour le logiciel.

Le BMV-712 Smart est conçu pour une très faible consommation de courant afin de ne pas décharger inutilement votre batterie. Sa consommation est d'environ 0,7 Ah par mois (soit 1 mA) pour un système de 12 V, et de 0,6 Ah par mois (soit 0,8 mA) pour un système de 24 V.

Oui, le BMV-712 Smart est capable de surveiller la tension du point milieu des bancs de batteries connectées en série. Cette fonction est cruciale pour identifier rapidement une cellule ou une batterie défectueuse, ce qui peut prévenir la défaillance prématurée d'un parc de batteries coûteux et maximiser sa durée de vie.

Le BMV-712 Smart stocke une large gamme de données historiques et de tendances. Il enregistre notamment la tension de la batterie, le courant, l'état de charge (SoC) en pourcentage, ainsi que les données de l'entrée auxiliaire (température de la batterie, déviation du point milieu ou tension de la batterie de démarrage). Ces données de tendance sont stockées sur une période de 46 jours, ce qui est utile pour évaluer les habitudes d'utilisation et la santé de la batterie.

Le BMV-712 Smart supporte une large plage de tension d'entrée, allant de 6,5 VDC à 70 VDC. Cela le rend compatible avec une variété de systèmes de batteries, y compris les systèmes 12 V, 24 V et 48 V.

Le BMV-712 Smart offre une haute résolution de mesure de courant de 10 mA (0,01 A). Cette précision permet un suivi très détaillé des flux de courant dans votre système de batterie, assurant une surveillance fiable de la charge et de la décharge.

Le BMV-712 Smart est conçu pour gérer une large plage de capacités de batterie, de 1 Ah à 9999 Ah. Cette flexibilité le rend adapté à de nombreux types et tailles de parcs de batteries, des petites installations aux systèmes plus importants.

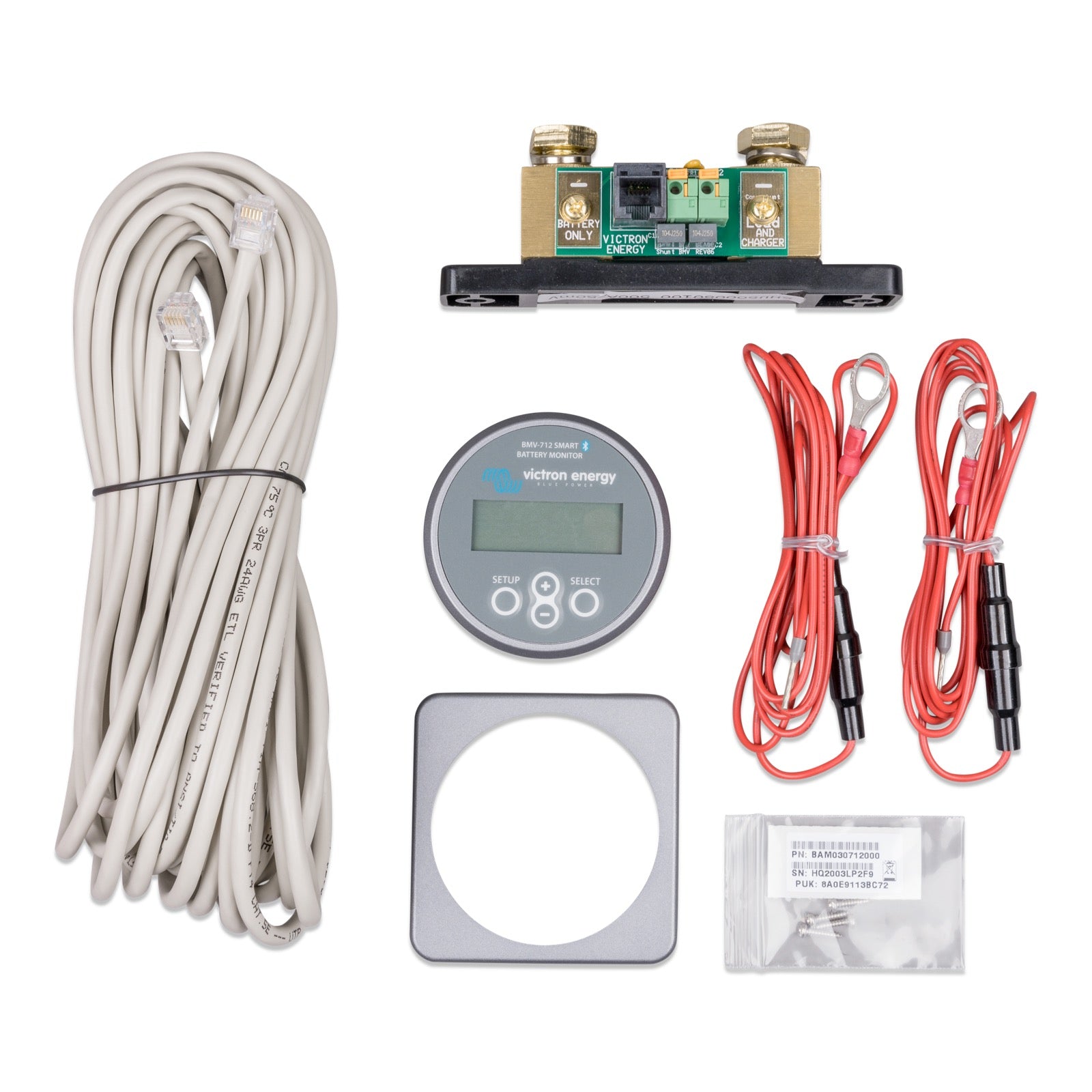

Le kit du BMV-712 Smart comprend les éléments suivants :

L'unité principale du moniteur BMV-712 Smart.Une façade séparée pour un aspect d'écran carré ou rond.Un anneau de fixation pour le montage arrière et des vis pour le montage frontal.Un shunt de courant de 500 A / 50 mV avec un circuit imprimé à connexion rapide.Un câble téléphonique RJ12 standard de 10 mètres pour connecter le shunt au moniteur.Un câble de batterie de 2 mètres avec fusible pour la connexion positive.

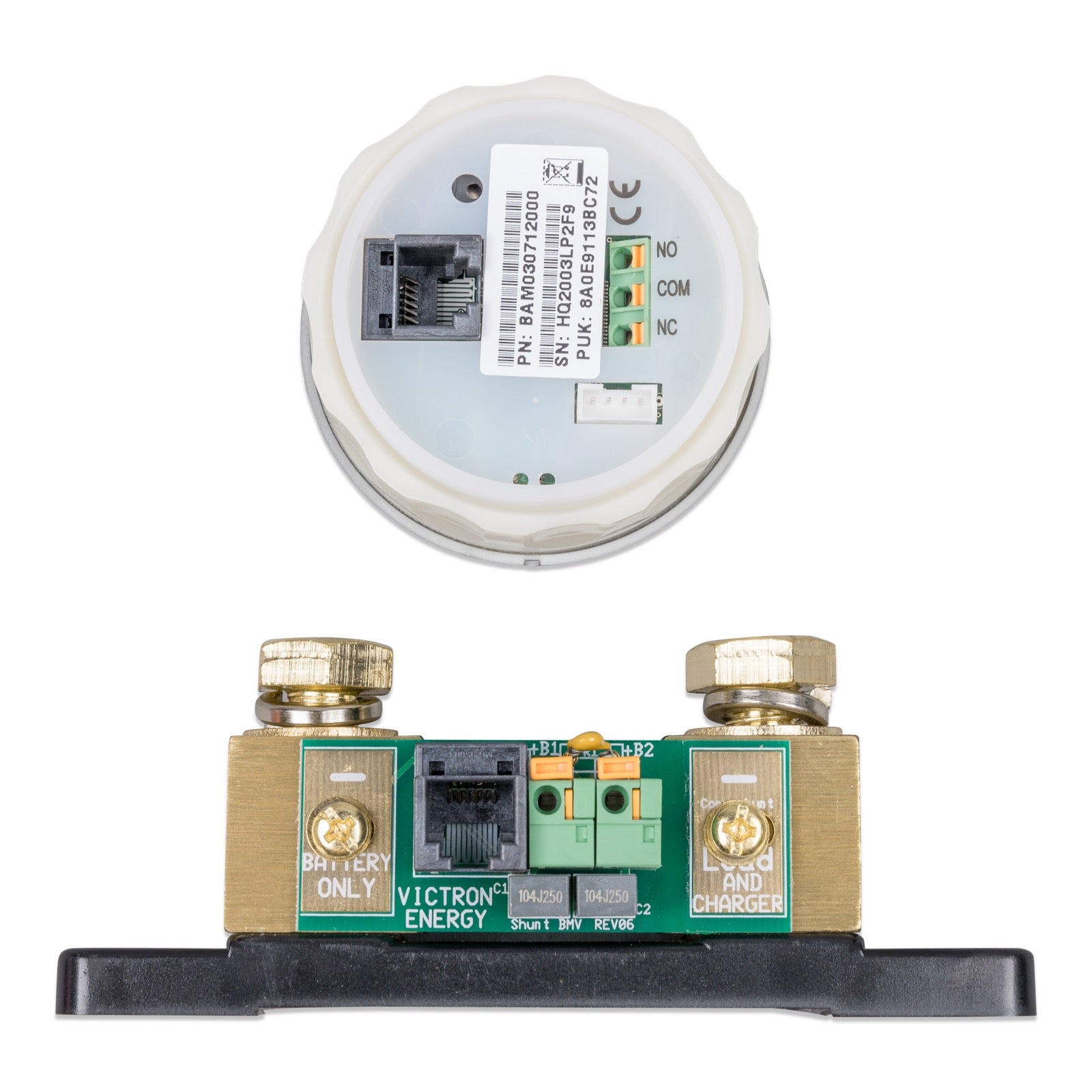

Le moniteur BMV-712 Smart se connecte au shunt via un câble téléphonique RJ12 standard. Un câble RJ12 de 10 mètres est inclus dans le kit, permettant une installation flexible entre le shunt (qui gère toutes les connexions électriques) et l'unité d'affichage.

L'unité d'affichage du BMV-712 Smart offre des options de montage flexibles :

Montage encastré : L'appareil est conçu pour être monté de manière affleurante.Apparence d'écran : Le kit inclut une façade séparée qui permet de choisir entre une apparence d'écran carrée (69 x 69 mm) ou ronde (63 mm de diamètre).Fixation : Un anneau de fixation est fourni pour le montage arrière, et des vis sont incluses pour le montage frontal.

Le BMV-712 Smart est classé IP55, ce qui signifie qu'il offre une protection contre la poussière et les jets d'eau. Cependant, il n'est pas spécifiquement destiné à une utilisation directe en extérieur. Il est recommandé de l'installer dans un environnement protégé pour assurer sa longévité et son bon fonctionnement.

Pour la connexion électrique de base du BMV-712 Smart :

Connectez la borne négative de votre batterie au côté BATTERY ONLY du shunt.Connectez la borne négative de votre système électrique DC (charges et chargeurs) au côté LOAD AND CHARGER du shunt.Connectez l'un des câbles d'alimentation fournis (avec fusible) à la borne positive de la batterie et l'autre extrémité à la borne B1 du shunt.Le shunt doit être le premier et le seul élément connecté directement au pôle négatif de la batterie.

Pour surveiller la tension d'une deuxième batterie avec le BMV-712 Smart :

Connectez l'autre câble d'alimentation fourni entre la borne positive de la deuxième batterie et la borne B2 du shunt.Connectez la borne négative de la deuxième batterie au côté LOAD AND CHARGER du shunt.Cette configuration permet au BMV-712 Smart de mesurer la tension de cette batterie auxiliaire en plus de la batterie principale.

Oui, pour des raisons de sécurité, il est impératif de déconnecter le pôle négatif de la batterie avant de procéder à l'installation du BMV-712 Smart. Cela permet d'éviter les courts-circuits accidentels et de protéger à la fois l'installateur et l'équipement.

Oui, le BMV-712 Smart est compatible avec les équilibreurs de batterie Victron Energy. Pour maximiser la durée de vie des batteries plomb-acide connectées en série, l'utilisation d'un équilibreur de batterie, tel que le modèle BMS012201000 de VICTRON ENERGY, est fortement recommandée. Cela aide à maintenir l'équilibre de charge entre les batteries et à prévenir les défaillances prématurées.

Oui, le BMV-712 Smart peut être connecté à des appareils de surveillance GX de Victron Energy, tels que le Color Control GX ou le Venus GX. Vous pouvez connecter jusqu'à quatre BMV directement à un Color Control GX à l'aide de câbles VE.Direct (non inclus). Pour connecter un nombre encore plus important de BMV, un hub USB peut être utilisé pour la surveillance centralisée. Cette intégration permet une gestion et une surveillance complètes de votre système énergétique.

Oui, bien que le BMV-712 Smart soit livré avec un shunt de 500 A / 50 mV, le circuit imprimé à connexion rapide de ce shunt standard peut également être monté sur des shunts de plus grande capacité, tels que les modèles 1000 A/50 mV, 2000 A/50 mV et 6000 A/50 mV. Le moniteur a une capacité de sélection de shunt allant jusqu'à 10 000 Ampères, offrant une grande flexibilité pour s'adapter à divers systèmes.
