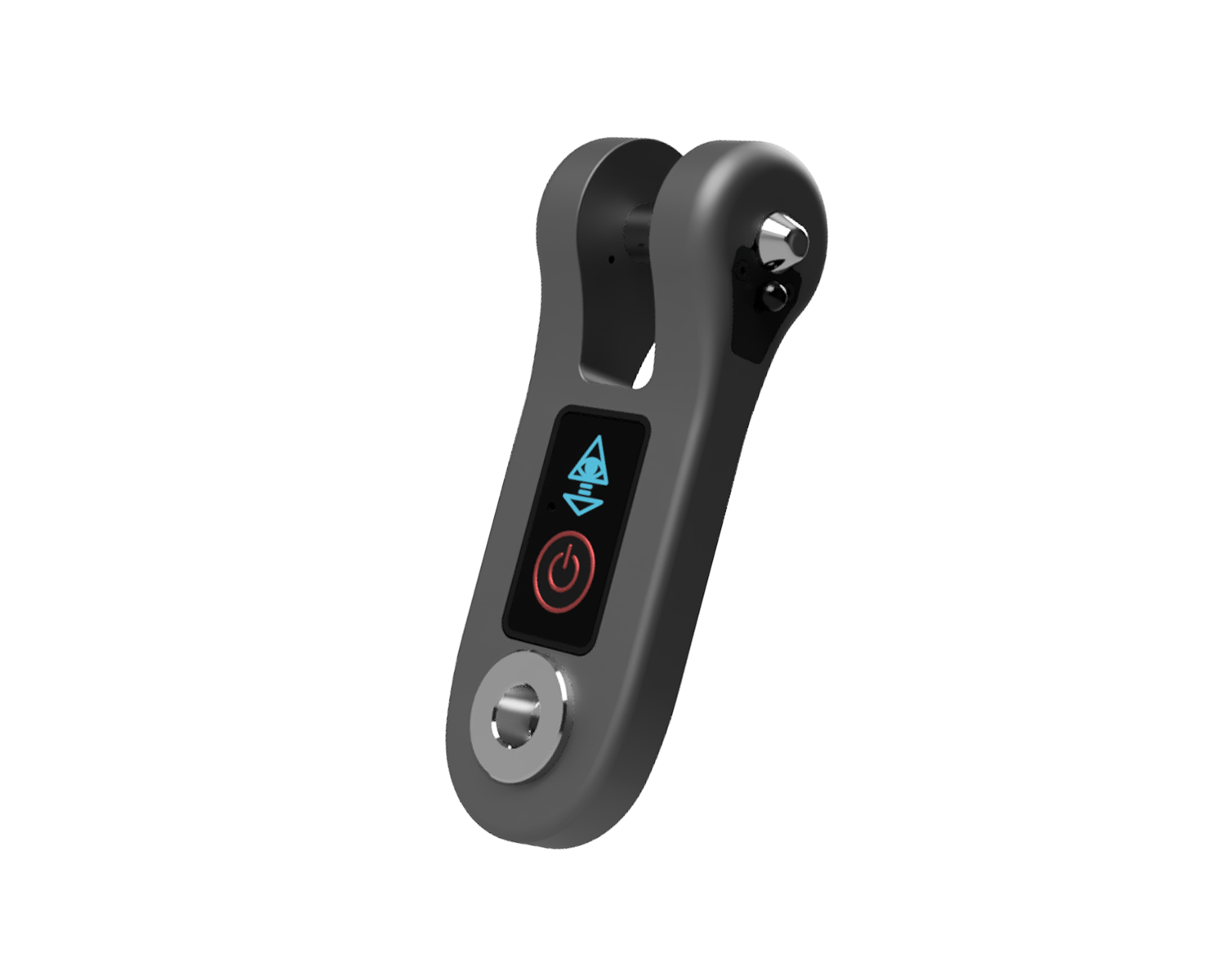

[CYCLOPS] Smarttoggle 4.5t 12.7mm capteur d'effort — vue 1

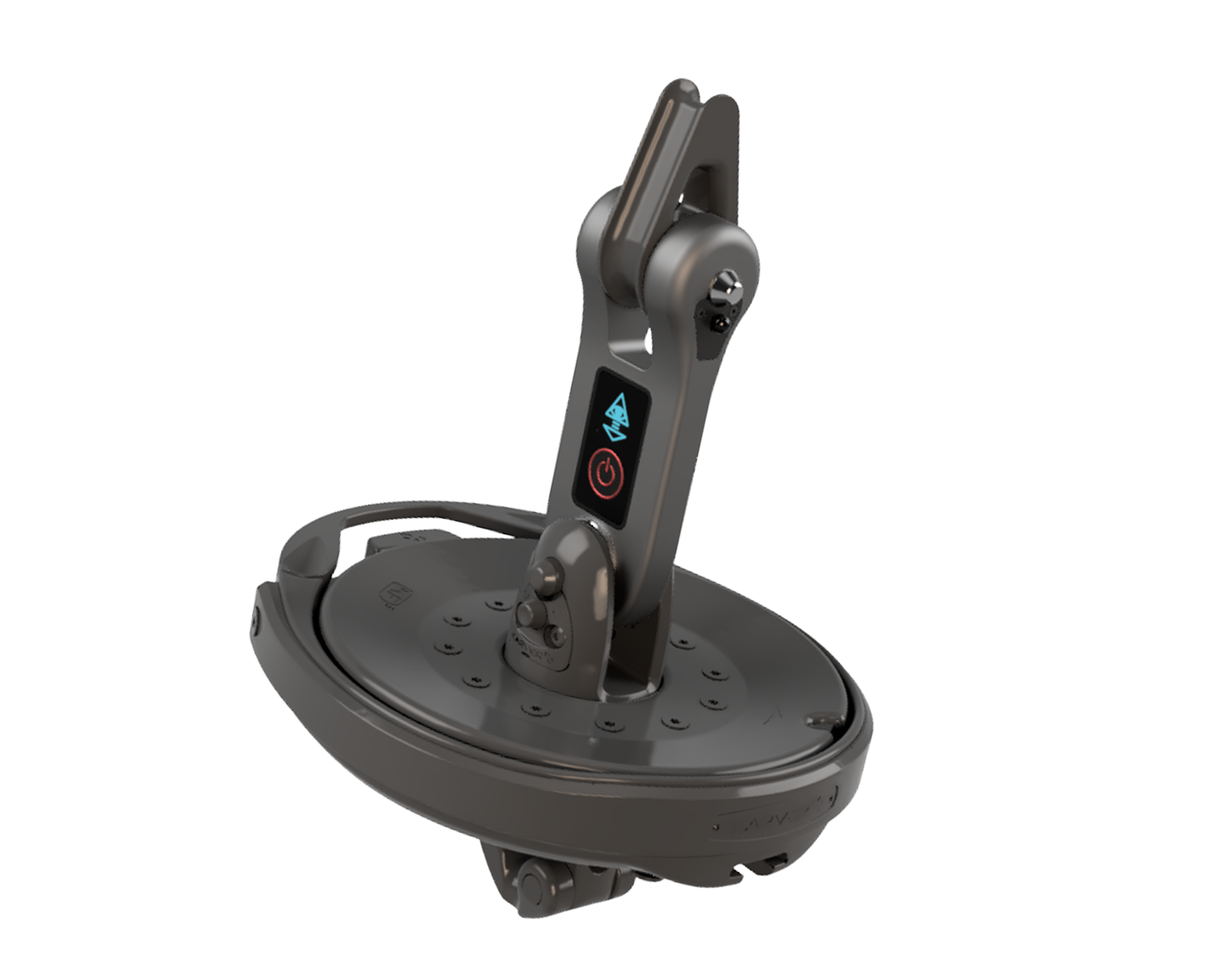

[CYCLOPS] Smarttoggle 4.5t 12.7mm capteur d'effort — vue 2

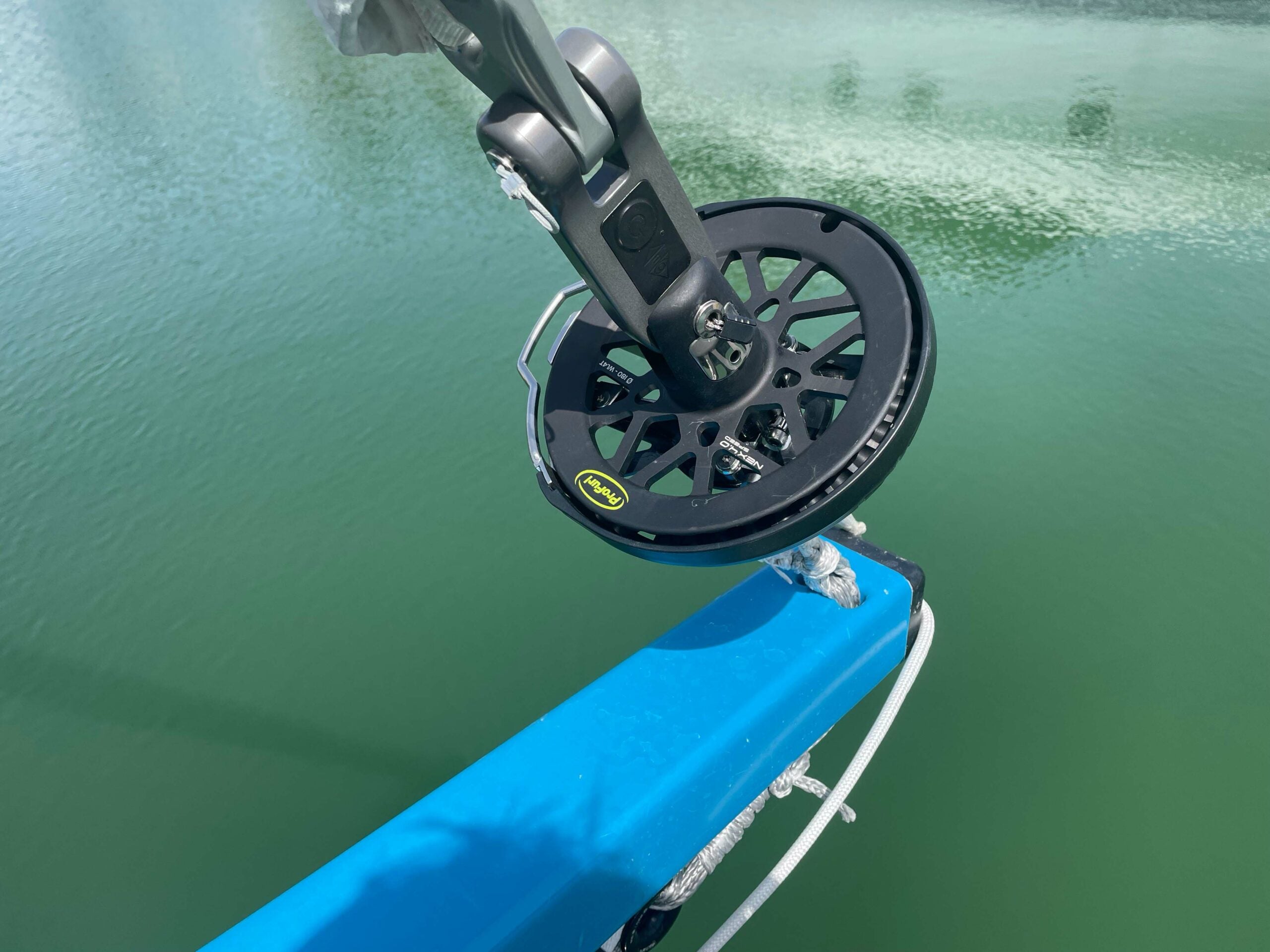

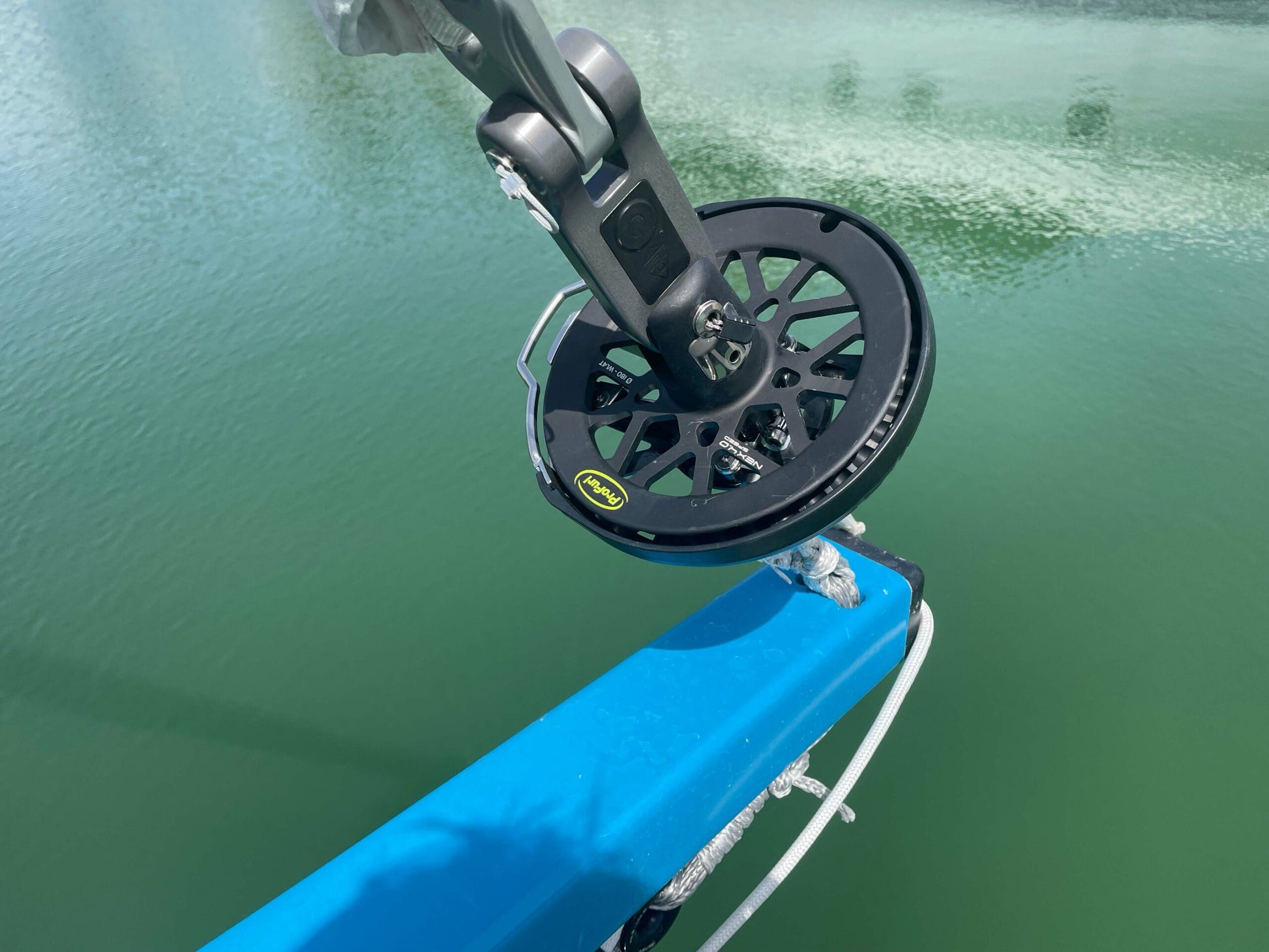

[CYCLOPS] Smarttoggle 4.5t 12.7mm capteur d'effort — vue 3

Ilmainen toimitus noutopisteeseen yli 150€ Ranskassa
Nouto Skysatista mahdollinen

Mittatilaustyönä asennus

Luota Skysatiin veneeseen laitteen asentamisessa

Pyydä tarjous

Asentajat lähelläsi

kiitos valtuutettujen asentajamme verkostosta

Etsi asentaja

Huoltopalvelu

Valitse lisäapu asentamiseen

Säästät 5%

Cyclops Marine

FE-04

null

Julkinen hintaHyötyä ammattihintaan

1.955,10€

1.955,10€ ~~2.058,00€~~

sis. alv Toimitus lasketaan maksun yhteydessä.

Varastossa

Ilmainen toimitus noutopisteeseen yli 150€ Ranskassa
Nouto Skysatista mahdollinen

Mittatilaustyönä asennus

Luota Skysatiin veneeseen laitteen asentamisessa

Pyydä tarjous

Asentajat lähelläsi

kiitos valtuutettujen asentajamme verkostosta

Etsi asentaja

Huoltopalvelu

Valitse lisäapu asentamiseen

Tekniset tiedot

Tyypillinen virrankulutus	0.0005 W
Tuotteen leveys	51
Tuotteen korkeus	35
Tuotteen syvyys	140
IP-luokitus	IP67
Väyläyhteensopivuus	NMEA2000,NMEA0183,NKE,UDP,MQTT
Langallinen verkko	NMEA2000,NMEA0183,NKE,UDP,MQTT
Asennustyyppi	Intégré en ligne
Lineaarisuus	±1
Anturin lähtötyyppi	Numérique
Anturin liitäntätyyppi	Sans fil (Bluetooth)
Anturityyppi	Capteur d'effort
Anturiyhteensopivuus	Application Cyclops Marine (iOS/Android), Gateway Cyclops Marine, écrans Vakaros Atlas 2, écrans Sailmon
Tietoliikenneportti	Données de charge en temps réel
Päivitystahti	1
Käyttölämpötila-alue	-10 à +40
Working Load Limit	4500
Pin Diameter	12.7
Measurement Accuracy	±1
Wireless Protocol	Bluetooth
Akun kesto	2000
Paino	0.299
Mitat	140 x 51 x 35
Materiaali	Aluminium Al6082-T6, Acétal
Application Type	Applications marines
Audio Feedback Feature	Oui
Rungon materiaali	Aluminium Al6082-T6
Country Of Manufacture	Royaume-Uni
Data Logging Feature	Oui
Kotelon materiaali	Acétal
Installation Context	Entre enrouleur et câble de voile d'avant
Max Update Rate	10
Virtalähde	Batterie interne

Tarvikkeet

NMEA 2000 -kaapeli 2 m ja T-liitin

102,60€

102,60€ ~~108,00€~~

sis. ALV

Osta

NMEA 2000 -kaapeli 6 m ja T-liitin

133,38€

133,38€ ~~140,40€~~

sis. ALV

Osta

SeaTalk NG -kaapeli 2,2 m Raymarine Axiom

Hinta pyynnöstä

Osta

[CYCLOPS] Wireless Sensor Charger — vue 1

smarttoggle Thimble accessory 4.5t Al

Hinta pyynnöstä

Osta

120 mm:n antennikaapeli (kupladome)

55,86€

55,86€ ~~58,80€~~

sis. ALV

Osta

RayNet to Ethernet (RJ45) Cable 3m

167,86€

167,86€ ~~176,70€~~

sis. ALV

Osta

Yksityiskohtainen kuvaus

Conçu en collaboration avec des marques de systèmes d'enrouleurs, le CYCLOPS Smarttoggle 4.5t 12.7mm est un capteur d'effort sans fil dédié aux applications marines. Il fournit des données de charge en temps réel, optimisant ainsi la performance de la voile et la sécurité à bord. Ce capteur est conçu pour être intégré en ligne entre l'enrouleur de votre voile d'avant et le câble de la voile.

Caractéristiques techniques et performance

Le Smarttoggle 4.5t 12.7mm offre une charge maximale de travail (MWL) de 4,5 tonnes (4 500 kg) et est doté d'un diamètre de broche de 12,7 mm. Sa précision est de ±1% de la charge calibrée, maintenue entre -10 et +40°C. Le corps du capteur est fabriqué en aluminium Al6082-T6, et son boîtier est en Acétal, avec une certification IP67, assurant une résistance aux projections et à la poussière. Il fonctionne à une fréquence de 1 Hz.

Connectivité et analyse des données

Ce capteur sans fil utilise la technologie Bluetooth pour se connecter directement à l'application smartphone Cyclops Marine (disponible sur iOS et Android) ou, via le Smartfittings Gateway optionnel, aux systèmes électroniques de bord. L'application permet de visualiser les charges en direct, de configurer les fréquences de mise à jour jusqu'à 10 Hz, et d'activer ou désactiver le capteur. Elle inclut également une fonction de journalisation pour l'analyse des données après la navigation et une fonctionnalité "Load Talk" pour entendre les charges via des écouteurs. Le Gateway, conçu pour être monté sous le pont et classé IP54, reçoit les données sans fil de jusqu'à 50 capteurs et les transmet via NMEA2000, NMEA0183, NKE, UDP et MQTT. Il enregistre également les données pour une analyse post-course et peut traiter les informations de charge avec des fonctions trigonométriques pour afficher le pourcentage de partage de charge entre la voile et le gréement.

Autonomie et utilisation

Le Smarttoggle est alimenté par une batterie interne au Lithium Polymère de 0,925Wh, offrant une autonomie de 2000 heures en mode "Powered on", 8000 heures en mode "Extended use" (0.25Hz) et jusqu'à 2 ans en mode "Powered off". La recharge s'effectue sans fil. Une LED indique l'état de charge et le mode de fonctionnement.

Dokumentaatio

Type	Nom
	marine_brochure2024_pdf.pdf
	Copy of App Guide Issue 9 EN.pdf
	Copy of smarttoggle guide Issue 3 EN.pdf
	Copy of App Guide Issue 9 FRA.pdf

Asiantuntijan arvio

« Capteur d'effort Smarttoggle CYCLOPS : optimisation et sécurité du gréement »

Le CYCLOPS Smarttoggle 4.5t 12.7mm se positionne comme un instrument stratégique pour les navigateurs souhaitant une optimisation fine et une surveillance proactive de leur gréement. Sa conception sans fil simplifie grandement l'intégration sur des installations existantes, permettant un montage en ligne discret entre l'enrouleur et le câble de voile, une application particulièrement pertinente pour les systèmes d'enroulement de type Code Zero où la tension du câble de guindant est primordiale. La capacité à obtenir des données de charge précises en temps réel, que ce soit via une application mobile ou un réseau NMEA2000 via le Gateway, offre un avantage tactique indéniable pour ajuster la tension du gréement aux conditions, optimiser la forme de la voile et anticiper les risques de surcharge.

Bien que son installation physique soit directe, l'exploitation maximale de ses capacités nécessite une compréhension des interactions entre la tension de gréement et la performance de la voile. Il est crucial de respecter la charge maximale de travail (MWL) de 4,5 tonnes et de comprendre que le capteur n'est pas conçu pour supporter le personnel. Sa durabilité est assurée par un corps en aluminium Al6082-T6 et un boîtier étanche IP67, adapté aux environnements marins rigoureux. Cependant, une attention particulière doit être portée à la protection contre les chocs directs qui pourraient affecter sa calibration. Le Smarttoggle représente un investissement dans la performance et la sécurité, offrant une vision mesurable des contraintes réelles exercées sur le gréement, essentielle pour la régate et la croisière engagée.

Durabilité

Facilité d'installation

Rapport performance / prix

Maksu ja turvallisuus

Maksutietojasi ja muita tietojasi käsitellään turvallisesti.

null

1.955,10€

1.955,10€ ~~2.058,00€~~

Usein kysytyt kysymykset

Tarvitsetko apua? Ota yhteyttä

Qu'est-ce que le capteur d'effort CYCLOPS Smarttoggle 4.5t 12.7mm ?

Le CYCLOPS Smarttoggle 4.5t 12.7mm est un capteur d'effort sans fil conçu spécifiquement pour les applications marines. Il s'intègre en ligne entre l'enrouleur de votre voile d'avant et le câble de la voile pour fournir des données de charge en temps réel, aidant ainsi à optimiser la performance de la voile et à améliorer la sécurité à bord.

Quelle est la charge maximale de travail (MWL) de ce capteur ?

Le capteur CYCLOPS Smarttoggle 4.5t 12.7mm a une charge maximale de travail (MWL) de 4,5 tonnes, soit 4 500 kg.

Quel est le diamètre de la broche du Smarttoggle FE-04 ?

Le diamètre de la broche du capteur CYCLOPS Smarttoggle FE-04 est de 12,7 mm.

Comment le Smarttoggle transmet-il les données de charge ?

Le Smarttoggle transmet les données de charge sans fil via la technologie Bluetooth. Il peut se connecter directement à l'application smartphone Cyclops Marine (disponible sur iOS et Android) ou, si vous utilisez le Smartfittings Gateway optionnel, aux systèmes électroniques de bord de votre bateau.

Avec quels systèmes électroniques de bord le capteur est-il compatible ?

Le capteur Smarttoggle peut se connecter aux systèmes électroniques de bord via le Smartfittings Gateway optionnel. Le Gateway reçoit les données sans fil et les transmet via les interfaces NMEA2000, NMEA0183, NKE, UDP et MQTT, assurant ainsi une large compatibilité avec la plupart des équipements marins.

Où et comment installer le capteur Smarttoggle ?

Le capteur Smarttoggle est conçu pour être installé en ligne, c'est-à-dire directement entre l'enrouleur de votre voile d'avant et le câble de la voile. L'installation est simple et ne nécessite pas d'outils spécifiques au-delà de ceux nécessaires pour manipuler votre gréement.

Quelle est la précision des mesures de charge du Smarttoggle ?

Le Smarttoggle offre une précision de ±1% de la charge calibrée. Cette précision est maintenue dans une plage de température allant de -10°C à +40°C.

Le capteur est-il résistant à l'eau et à la poussière ?

Oui, le boîtier du capteur Smarttoggle est fabriqué en Acétal et possède une certification IP67. Cela signifie qu'il est entièrement protégé contre la poussière et peut résister à une immersion temporaire dans l'eau (jusqu'à 1 mètre pendant 30 minutes), assurant une excellente résistance aux projections et aux intempéries marines.

Quelles sont les fonctionnalités de l'application smartphone Cyclops Marine ?

L'application smartphone Cyclops Marine (disponible sur iOS et Android) permet de :

Visualiser les charges en direct.Configurer les fréquences de mise à jour des données (jusqu'à 10 Hz).Activer ou désactiver le capteur.Utiliser une fonction de journalisation pour l'analyse des données après la navigation.Bénéficier de la fonctionnalité "Load Talk" pour entendre les charges via des écouteurs.
