Blue Sea Systems

1464-BSS

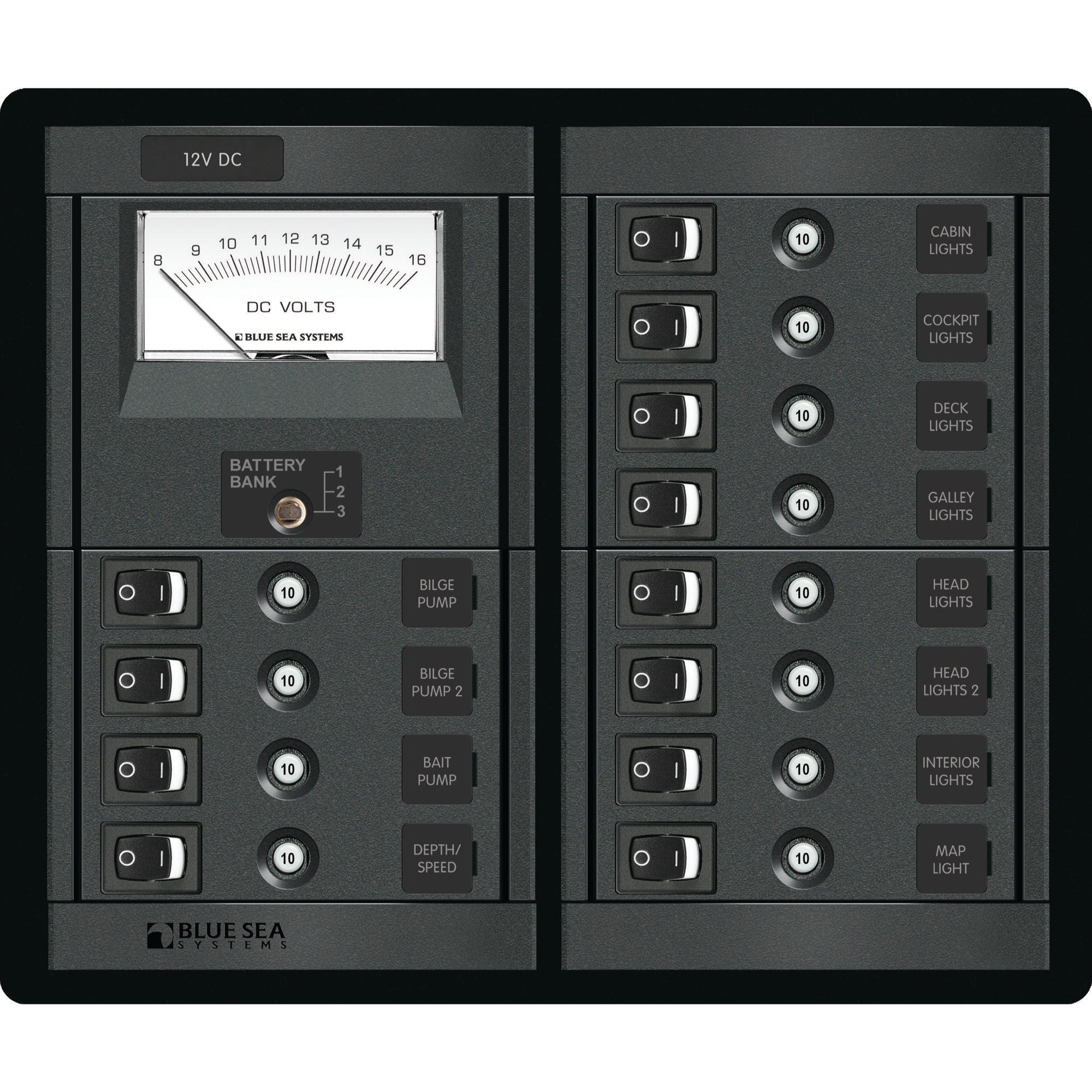

Interruttore 12 posizioni CLB con contatore quadrato

Le panneau de distribution DC Blue Sea Systems 1464-BSS, issu de la gamme modulaire 360 Panel System, intègre 12 disjoncteurs réarmables (CLB) et un compteur carré pour une gestion centralisée des circuits. Conçu pour une installation en milieu protégé, il offre une solution robuste pour la protection et le monitoring électrique DC. Les busbars externes nécessaires sont fournis avec le panneau.

Prezzo al pubblicoBeneficiare della tariffa professionale

743,04€

Tasse incluse. Spedizione calcolata al momento del pagamento.

In magazzino

Spedizione gratuita da 300€ nell'UE
Resi gratuiti entro 30 giorni

Installazione su misura

Affidatevi a Skysat per l'installazione dell'attrezzatura a bordo

Richiedi un preventivo

Installatori vicino a Lei

grazie alla nostra rete di installatori autorizzati

Trova un installatore

Servizio di assistenza

Optate per un aiuto aggiuntivo all'installazione

Caratteristiche tecniche

Tipo di prodotto	Panneau de distribution électrique
Conformité ABYC	E11.11.1.1
Backlight Conversion Kit Sku	4113
Backlight Current Consumption Ma	2.75
Rétroéclairé	Oui
Compatible Blue Sea 360	Oui
Type de disjoncteur	Thermique
Cutout Height Mm	236
Largeur de découpe d'installation	332
Dimensioni (L x A x P)	346.08 x 273.05 x 88.9 mm
Protection anti-déflagrante	Non
Included Breakers	12.0
Grado IP	Non étanche
Max Amperage	200.0
Tipo di montaggio	Encastré
Tensione nominale	12/24V DC
Panel Height Mm	273.05
Panel Material	Cadre en aluminium 5052 (revêtement poudre noire), façades en polycarbonate ASA stabilisé UV
Positions	12.0
Uscg Compliance	183.445

Descrizione dettagliata

Il pannello di distribuzione DC Blue Sea Systems 1464-BSS è una soluzione integrata per la gestione elettrica delle imbarcazioni, che offre protezione e controllo centralizzato dei circuiti. Progettato come elemento del sistema modulare 360 Panel System di Blue Sea, questo modello integra 12 posizioni con interruttori a protezione magnetotermica (CLB) e un contatore quadrato per il monitoraggio. Si distingue per la capacità di gestire sistemi DC a 12V o 12/24V, nonché sistemi AC a 120V, 230V e 240V, grazie alla flessibilità della gamma 360.

Progettazione e Specifiche Tecniche

Questo pannello è costruito con un telaio metallico in alluminio 5052 da 0,125" di spessore, rivestito con polvere nera, e con pannelli frontali in policarbonato ASA stabilizzato ai raggi UV, garantendo una durabilità adatta all'ambiente marino interno. Le sbarre collettrici integrate supportano una corrente nominale di 100 ampere, che può raggiungere i 200 ampere se il cavo di alimentazione principale è collegato al centro della sbarra. Il sistema di retroilluminazione delle etichette e di indicazione dello stato dei circuiti consuma 2,75 milliampere per circuito nominale in 12V DC e può essere convertito in 24V DC tramite il kit di conversione PN 4113 (non incluso).

Confronti e Posizionamento

A differenza degli schermi multifunzione (MFD) di marche come Garmin o Raymarine che integrano funzioni di commutazione digitale, il 1464-BSS di Blue Sea Systems offre un approccio tradizionale e robusto per la distribuzione dell'energia. Si rivolge agli utenti che cercano una soluzione dedicata e affidabile per la protezione dei circuiti e il monitoraggio di base, senza la complessità dei sistemi digitali integrati. La sua modularità all'interno del 360 Panel System consente una configurazione personalizzata, una caratteristica meno comune nei pannelli preassemblati di alcuni concorrenti. È importante notare che questo pannello non è stagno e deve essere installato in una posizione protetta dagli spruzzi d'acqua, una considerazione essenziale per la pianificazione dell'installazione a bordo.

Documentazione

Type	Nom
	EN - Manual - 12 Position Switch CLB + Meter Square
	EN - Wiring Schematic - 12 Position Switch CLB + Meter Square
	EN - Hardware And Wire Gauge For Custom 360 Panels - 12 Position Switch CLB + Meter Square

Parere dell'esperto

« Panneau de distribution DC Blue Sea : contrôle et protection des circuits »

Le panneau 1464-BSS de Blue Sea Systems est un composant stratégique pour la centralisation de la distribution et de la protection des circuits DC à bord. Sa conception en fait une option pertinente pour les voiliers et vedettes nécessitant un contrôle clair de leurs consommateurs électriques. L'intégration de 12 disjoncteurs à réarmement manuel (CLB) simplifie la gestion des pannes de circuit, éliminant le besoin de remplacer des fusibles et réduisant le temps d'intervention en mer.

L'installation de ce panneau exige une attention particulière à son positionnement. Étant donné qu'il n'est pas étanche, il doit impérativement être monté dans un environnement sec et protégé, tel qu'une timonerie fermée ou un compartiment technique. Les busbars externes fournis avec les panneaux 360 simplifient le câblage des masses et des neutres, mais une planification rigoureuse de la taille des câbles est cruciale pour éviter les chutes de tension, en particulier sur les circuits longs ou à forte intensité. La flexibilité de son système de rétroéclairage, convertible en 24V DC avec un kit optionnel, est un avantage pour l'intégration dans des systèmes électriques dual-tension. Ce panneau se positionne comme une solution robuste pour ceux qui privilégient la fiabilité des systèmes électromécaniques dédiés à la distribution de puissance, par opposition aux interfaces numériques.

Durabilité

Facilité d'installation

Rapport performance / prix

Pagamento e sicurezza

Le Sue informazioni di pagamento e i dati sono trattati in modo sicuro.

Interruttore 12 posizioni CLB con contatore quadrato

743,04€

Domande frequenti

Bisogno di aiuto? Contattateci

Quels sont les matériaux utilisés pour la fabrication du panneau de distribution Blue Sea Systems 1464-BSS ?

Le panneau de distribution Blue Sea Systems 1464-BSS est conçu pour résister à l'environnement marin. Il est fabriqué avec les matériaux suivants :

Cadre métallique : Aluminium 5052 d'une épaisseur de 0,125 pouce, revêtu d'une poudre noire.Façades : Mélange de polycarbonate ASA stabilisé aux UV.

Quelle est la capacité de courant nominale des barres omnibus (busbars) de ce panneau ?

Les barres omnibus de ce panneau de distribution ont une capacité de courant nominale de 100 ampères. Il est important de noter que cette capacité peut atteindre 200 ampères si le câble d'alimentation principal est connecté au centre du bus.

Le panneau de distribution 1464-BSS est-il étanche ou protégé contre l'allumage ?

Non, ce panneau n'est pas étanche et ne doit pas être installé dans un endroit exposé à l'eau. Concernant la protection contre l'allumage, certains panneaux de stock ne sont pas protégés contre l'allumage. Il est recommandé de vérifier les spécifications de ce panneau spécifique pour confirmer s'il est protégé contre l'allumage, car il ne doit pas être installé dans un environnement explosif tel que les salles des machines à essence ou les compartiments de batteries s'il ne l'est pas.

Quelle est la consommation de courant du système de rétroéclairage des étiquettes de circuit ?

Le système de rétroéclairage des étiquettes et d'indication de l'état des circuits consomme environ 2,75 milliampères par circuit nominal lorsqu'il fonctionne en 12V DC.

Quelles sont les premières étapes à suivre pour installer ce panneau de distribution ?

L'installation de ce panneau nécessite de suivre plusieurs étapes initiales importantes pour assurer la sécurité et le bon fonctionnement :

Déconnecter toute alimentation : Coupez toutes les sources d'alimentation AC et DC (onduleurs, générateurs, alimentation quai, etc.) pour réduire les risques de choc électrique.Choisir l'emplacement et découper l'ouverture : Sélectionnez un emplacement pratique, protégé des éclaboussures. Utilisez les dimensions de découpe fournies dans le manuel d'installation.Vérifier les disjoncteurs : Assurez-vous que chaque disjoncteur est correctement calibré pour le circuit qu'il protège, avec un calibre inférieur à l'ampérage maximal autorisé du fil, mais supérieur au courant continu du circuit.Monter les barres omnibus externes : Installez des barres omnibus communes à proximité du panneau pour connecter le négatif DC.

Pour quels types de systèmes électriques (tension) ce panneau de distribution est-il conçu ?

Ce panneau de distribution est spécifiquement conçu pour les systèmes électriques en courant continu (DC). Il est compatible avec les tensions suivantes :

12 Volts DC12/24 Volts DCBien que la gamme de panneaux 360 de Blue Sea Systems puisse inclure des options pour les systèmes AC, ce modèle est dédié à la gestion des circuits DC.

Quels types de barres omnibus externes sont recommandés pour l'installation des circuits DC avec ce panneau ?

Pour l'installation des circuits DC avec ce panneau, il est recommandé de monter des barres omnibus communes (Common Busbars) à proximité du panneau. Ces barres omnibus serviront à connecter le négatif DC de vos circuits.
