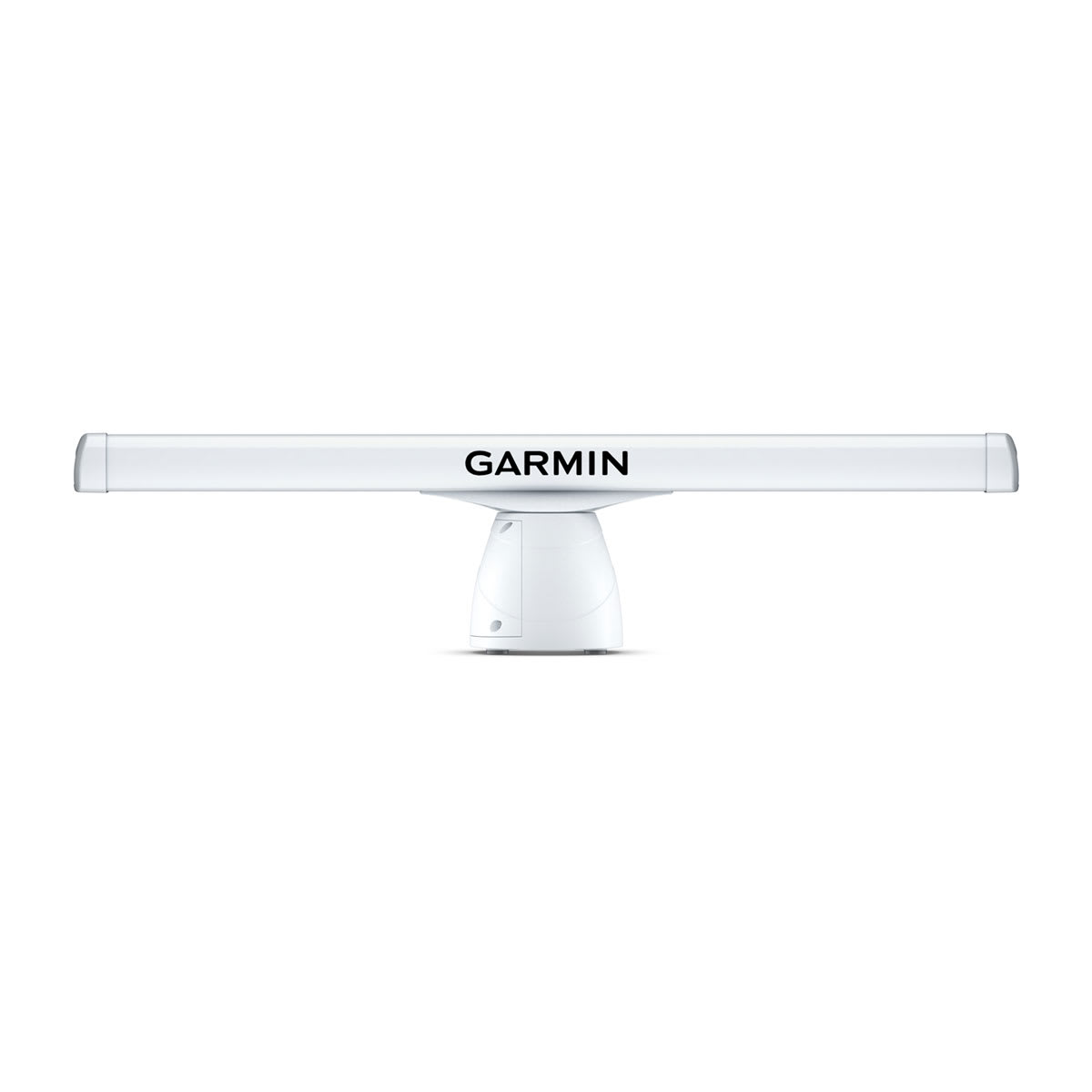

Radar GMR™ 1236 xHD3 open-array e piedistallo

Il radar Garmin GMR 1236 xHD3 è un sistema open-array da 12 kW, progettato per garantire un rilevamento performante di ostacoli, condizioni meteo e traffico marittimo.

Questo radar offre una portata di rilevamento estesa, da 20 metri per i bersagli ravvicinati fino a 96 miglia nautiche per il rilevamento a lunga distanza.

Il radar Garmin GMR 1236 xHD3 viene fornito con un'antenna a barra da 6 piedi (circa 183 cm).

Il GMR 1236 xHD3 integra diverse tecnologie avanzate per migliorare la rilevazione e la visualizzazione dei bersagli:

Scan Averaging: riduce il clutter di mare e le interferenze per una migliore identificazione dei bersagli. Regolazione angolare della dimensione dei bersagli: utilizza l'espansione d'impulso e tecniche di elaborazione per ottimizzare la visualizzazione degli oggetti su tutte le scale di portata. True Echo Trails: visualizza le traiettorie storiche delle imbarcazioni, facilitando l'identificazione rapida dei bersagli mobili e dei rischi di collisione.

Sì, il radar GMR 1236 xHD3 ha un grado di protezione IPX6, il che significa che è protetto contro getti d'acqua potenti e onde alte.

La funzione Dual Range con sovrapposizione consente di visualizzare immagini radar affiancate su un cartografico compatibile. È possibile utilizzare regolazioni di portata indipendenti per una sorveglianza simultanea a breve e lunga distanza.

Per l'installazione del radar, avrai bisogno dei seguenti attrezzi:

Un cacciavite Phillips n°2Una chiave a brugola da 5 mm e una da 6 mmUna trapano con punte da 15,0 mm (19/32") e 32 mm (1 1/4")Una chiave da 17 mm (21/32") e una chiave dinamometricaUn cavo di rame da 3,31 mm² (12 AWG) per la messa a terra della scatola del radarMastice marino

Durante la selezione di una posizione di montaggio, è importante considerare i seguenti punti:

Il radar deve essere montato fuori dalla portata delle persone, con il fascio verticale sopra l’altezza della testa. Deve essere posizionato in alto rispetto alla linea di chiglia della barca, garantendo il minor numero possibile di ostruzioni al fascio radar. La superficie di montaggio deve essere piana, parallela alla linea di galleggiamento e sufficientemente robusta per sostenere il peso del radar. La posizione deve consentire un collegamento agevole all’alimentazione, alla massa d’acqua e alla rete. Il radar deve essere tenuto lontano da fonti di calore (ciminiere, luci) e da altre apparecchiature elettroniche (almeno 2 m dal percorso del fascio). Per evitare interferenze con una bussola magnetica, rispettare la distanza di sicurezza specificata.

Il radar GMR 1236 xHD3 richiede una tensione di ingresso da 10 a 32 Vcc. Se viene utilizzato un convertitore di tensione, anche questo deve supportare la stessa gamma di tensioni.

Il radar deve essere collegato a una massa d'acqua (water ground) e non al polo negativo della batteria. È necessario un cavo in rame da 3,31 mm² (12 AWG) per questa connessione, ma non è incluso con il prodotto.

Durante la foratura o il taglio, è fondamentale controllare sempre cosa si trova sul lato opposto della superficie per evitare di danneggiare l'imbarcazione. Inoltre, per prevenire eventuali infortuni, è consigliato indossare sempre occhiali di protezione, cuffie antirumore e mascherina antipolvere.

Sì, per garantire le migliori prestazioni possibili ed evitare eventuali danni o lesioni all'apparecchio o all'imbarcazione, è fortemente consigliata l'installazione da parte di un tecnico marino qualificato.

Il cavo di alimentazione del radar contiene un fusibile in linea da 15 A. Se viene utilizzato un convertitore di tensione, deve essere installato un fusibile supplementare da 30 A tra il convertitore di tensione e la batteria dell'imbarcazione. Entrambi i fusibili devono essere presenti per un corretto funzionamento.

Il radar GMR 1236 xHD3 è compatibile con i cartografici Garmin compatibili. Si collega tramite la rete Garmin BlueNet™ o la rete marina Garmin (Garmin Marine Network) per visualizzare i dati radar.

Sì, il radar emette energia elettromagnetica. Per evitare interferenze, altri equipaggiamenti elettronici e cavi devono essere installati a più di 2 metri (6,5 piedi) dal percorso del fascio radar. Le antenne GPS devono essere posizionate sopra o sotto il percorso del fascio. Sono richieste anche distanze minime per le bussole magnetiche (secondo le specifiche del prodotto), le apparecchiature di trasmissione (almeno 1 m) e le radio VHF/SSB (almeno 1 m per VHF, 2 m per SSB).

No, il cavo di messa a terra del radar deve essere collegato a una massa d'acqua (water ground) e non al polo negativo della batteria dell'imbarcazione.

I prodotti Garmin non aeronautici, incluso il radar GMR 1236 xHD3, sono garantiti contro difetti di materiali o di fabbricazione per un anno dalla data di acquisto.

La garanzia Garmin può essere annullata in diversi casi, tra cui:

Il dispositivo viene aperto da una persona diversa da un tecnico di assistenza autorizzato Garmin.Il cavo di alimentazione è collegato senza il fusibile appropriato inserito.Il prodotto è stato modificato o alterato senza l’autorizzazione scritta di Garmin.Il prodotto è stato danneggiato da un incidente, un uso improprio, un abuso, acqua, allagamento, incendio o altre cause esterne.

Sì, un template di montaggio è incluso nella confezione del prodotto per facilitare l'installazione. Si consiglia di utilizzare questo template fornito piuttosto che stamparne uno personalmente.
