Garmin

010-02366-52

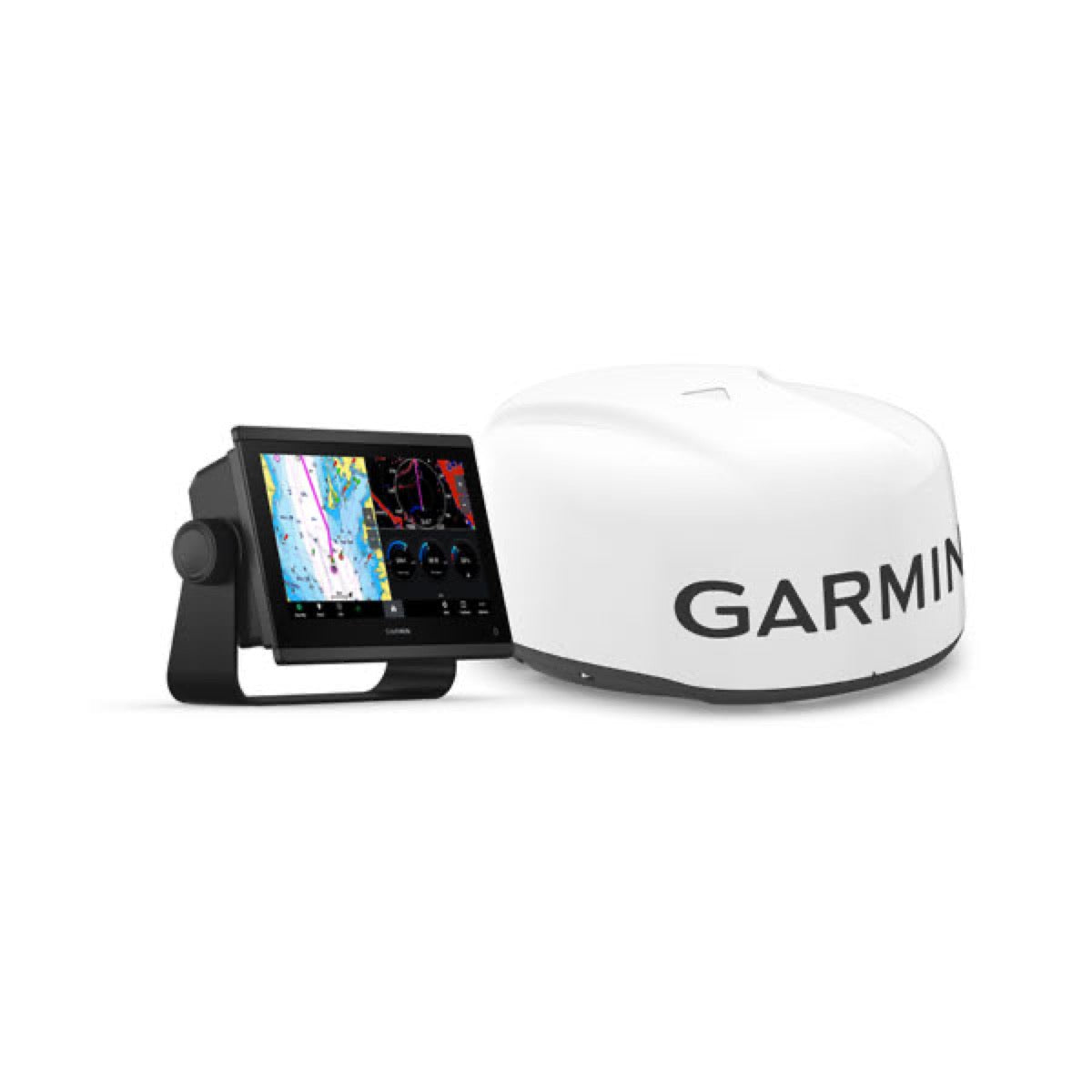

Pack GPSMAP® 923xsv 9" + radome GMR™ 18 HD3

Le Garmin GPSMAP 923xsv est un traceur de cartes multifonction de la série actuelle GPSMAP 9x3, offrant une intégration vidéo avancée et des fonctions de suivi de cible. La série GPSMAP 9x3 est une gamme actuelle et représente une évolution par rapport aux modèles 9x2. Il est livré avec le radôme GMR 18 HD3, une plaque d'adaptation GPSMAP 7x3/9x3/12x3 et la documentation de sécurité.

Prezzo al pubblicoBeneficiare della tariffa professionale

4.380,48€

Tasse incluse. Spedizione calcolata al momento del pagamento.

In magazzino

Spedizione gratuita da 300€ nell'UE
Resi gratuiti entro 30 giorni

Installazione su misura

Affidatevi a Skysat per l'installazione dell'attrezzatura a bordo

Richiedi un preventivo

Installatori vicino a Lei

grazie alla nostra rete di installatori autorizzati

Trova un installatore

Servizio di assistenza

Optate per un aiuto aggiuntivo all'installazione

Caratteristiche tecniche

Tensione operativa	10-32
Tecnologie ecoscandaglio supportate	CHIRP,ClearVü,SideVü,Panoptix
Dimensioni	299 x 191 x 74
Compatibile ActiveTarget	Oui
Compatibilità cartografia	Garmin Navionics+, Garmin LakeVü, Garmin BlueChart g3
Grado IP	IPX7
Registrazione sonar	Oui
Compatibilità bus	NMEA 2000,NMEA 0183
Rete cablata	Garmin Marine Network,NMEA 2000,NMEA 0183
Antenna GPS integrata	Oui
Connettività wireless	WiFi, ANT+
Tipo di montaggio	Encastré, Support
Dimensioni foro di montaggio	222 x 139
Risoluzione schermo	800 x 480
Tipo di schermo	WVGA LCD
Luminosità dello schermo	1200
Dimensioni dello schermo	9
Touchscreen	Oui
Metodo di aggiornamento software	Carte SD, Garmin Express
Garanzia	2.0
Cartografia compatibile	Garmin Navionics+, Garmin LakeVü, Garmin BlueChart g3
Tipo di archiviazione esterna	microSD
Supporte la fonction Homme à la mer (MOB)	Oui
Profondità prodotto	74
Larghezza prodotto	299
Tipo di antenna/radome	Radôme
Banda radar	X
Compatibilità radar	Garmin GMR
Tecnologia Radar Doppler	Oui
Tracciamento MARPA	Oui
Radar VelocityTrack	Oui
Impermeabile	IPX7

Descrizione dettagliata

Il Garmin GPSMAP® 923xsv, fornito con il radome GMR™ 18 HD3, è un cartografico multifunzione progettato per la navigazione marina moderna. Appartenente alla serie GPSMAP 9x3, rappresenta un’evoluzione rispetto ai modelli precedenti come il GPSMAP 9x2, offrendo funzionalità migliorate e un’integrazione di sistema estesa. Questo combinato consente una supervisione video superiore grazie all’integrazione di telecamere di rete di terze parti e Garmin, inclusi i modelli FLIR M e MD.

Integrazione video avanzata e connettività di rete

Il GPSMAP 923xsv si distingue per le sue capacità di integrazione video. Permette di visualizzare flussi video su tutti gli schermi della rete Garmin Marine e di mostrare più sorgenti video contemporaneamente sullo stesso schermo combinato. Gli utenti beneficiano di un controllo touch intuitivo delle telecamere, inclusi pinch per lo zoom e trascinamento per panoramica e inclinazione, oltre alla personalizzazione delle posizioni e zoom preimpostati. Per l’integrazione di apparecchiature Ethernet standard come telecamere di rete o switch, è obbligatorio l’uso di un accoppiatore di isolamento PoE Garmin (codice 010-10580-10) per proteggere il cartografico. Si consiglia un cavo schermato CAT 5e F/FTP per prestazioni ottimali. Il sistema supporta fino a cinque sorgenti video in streaming simultaneo per prestazioni di rete ottimali.

Funzionalità di tracciamento e compatibilità

Questo cartografico integra una funzionalità di encoder video, consentendo di condividere le entrate video composite sull’intera rete. Garantisce il rilevamento automatico delle telecamere FLIR collegate, semplificando l’installazione senza pre-configurazione. Il GPSMAP 923xsv offre opzioni di personalizzazione per le telecamere FLIR, come polarità, schemi di colore e regolazioni della scena (notte, giorno, uomo in mare). I modelli FLIR M-series a doppio payload consentono di commutare tra viste termica e visibile, mentre le MD-series si limitano all’imaging termico. Le telecamere FLIR a doppio payload possono instradare due flussi video (V/IR commutabile e IR-only) verso il cartografico, offrendo maggiore flessibilità.

Capacità di tracciamento target e integrazione

Il GPSMAP 923xsv supporta funzioni avanzate di tracciamento della telecamera, tra cui blocco della bussola (Compass Lock), blocco della nave (Vessel Lock) e tracciamento di target AIS, MARPA o waypoint (slew-to-cue). Queste funzioni richiedono l’integrazione di sensori specifici come una telecamera IP FLIR compatibile, un’antenna GPS e un sensore di prua (idealmente a 9 assi per maggiore precisione). Per il tracciamento AIS e MARPA, è necessario un ricevitore AIS e un dispositivo radar compatibile. Il tutto è completato dal radome GMR 18 HD3 incluso, che offre capacità radar essenziali per il rilevamento e la sicurezza in mare. Il posizionamento della serie GPSMAP 9x3, come il 923xsv, la colloca al di sopra delle serie precedenti come i GPSMAP 7x1, 7400, 7600, 8000, 8200 e 8500 in termini di integrazione video e modernità dell’interfaccia, offrendo una soluzione più attuale e ottimizzata per le esigenze di navigazione contemporanee.

Documentazione

Type	Nom
	Manuel utilisateur - Guide d'intégration de caméras marines tierces (EN)
	Notice d'installation - Instructions d'installation de la plaque d'adaptation GPSMAP 7x3/9x3/12x3 (EN)
	Gabarit de montage - Gabarit d'installation / de montage (EN)
	Document technique - Informations importantes sur la sécurité et le produit (EN)

Parere dell'esperto

« Analyse technique : Garmin GPSMAP 923xsv et GMR 18 HD3, l'intégration au service de la navigation »

Le Garmin GPSMAP 923xsv s'inscrit pleinement dans la génération actuelle des traceurs multifonctions Garmin, succédant avec des améliorations notables aux modèles 9x2. Ce combiné se distingue par son architecture réseau ouverte, capable d'intégrer de manière fluide des caméras IP, y compris les gammes FLIR, avec des fonctionnalités avancées de contrôle tactile et de préréglages. L'inclusion du radôme GMR 18 HD3 dans ce pack renforce son positionnement comme solution complète pour la navigation, la surveillance et la sécurité. Sur le terrain, la fiabilité de l'écosystème Garmin est un atout majeur, et la compatibilité avec un coupleur d'isolation PoE (010-10580-10) garantit une protection essentielle lors de l'intégration d'équipements Ethernet tiers. La capacité à gérer jusqu'à cinq flux vidéo simultanés, couplée aux fonctions de suivi de cible AIS/MARPA et de verrouillage de caméra (Compass Lock, Vessel Lock), offre une plus-value stratégique significative pour les utilisateurs exigeants. L'existence d'une plaque d'adaptation pour les anciens découpes 7x2/9x2/12x2 facilite également la mise à niveau pour les installations existantes.

Durabilité

Facilité d'installation

Rapport performance / prix

Pagamento e sicurezza

Le Sue informazioni di pagamento e i dati sono trattati in modo sicuro.

Pack GPSMAP® 923xsv 9" + radome GMR™ 18 HD3

4.380,48€

Domande frequenti

Bisogno di aiuto? Contattateci

Quelles sont les principales fonctionnalités du Garmin GPSMAP 923xsv inclus dans ce pack ?

Le Garmin GPSMAP 923xsv est un traceur de cartes multifonction avancé, conçu pour la navigation marine moderne. Il offre une intégration vidéo supérieure, permettant la surveillance via des caméras réseau tierces et Garmin, y compris les modèles FLIR M et MD. Ce combiné prend en charge l'affichage de plusieurs flux vidéo simultanément et permet un contrôle tactile intuitif des caméras. Il est également doté de fonctionnalités de sondeur (indiquées par "xsv") et d'une connectivité réseau étendue pour intégrer divers équipements marins.

Quel type de radar est fourni avec le GPSMAP 923xsv dans ce pack ?

Ce pack inclut le radôme GMR™ 18 HD3. Il s'agit d'un radar haute définition de 18 pouces qui offre une détection claire et précise des cibles, améliorant la sécurité et la connaissance de la situation en mer, que ce soit pour la navigation, la détection des intempéries ou la surveillance des autres navires.

Le GPSMAP 923xsv est-il compatible avec les caméras réseau tierces et les caméras FLIR ?

Oui, le GPSMAP 923xsv est compatible avec les caméras réseau tierces et les caméras marines FLIR, notamment les séries M et MD. Pour connecter des équipements Ethernet standard comme des caméras réseau ou des commutateurs au réseau marin Garmin, l'utilisation d'un coupleur d'isolation PoE Garmin (référence 010-10580-10) est impérative pour protéger le traceur. Les caméras FLIR sont généralement détectées automatiquement par le réseau sans configuration préalable.

Comment dois-je connecter une caméra réseau standard à mon réseau marin Garmin ?

Pour connecter un équipement Ethernet standard, tel qu'une caméra réseau, à un réseau marin Garmin, vous devez impérativement utiliser un coupleur d'isolation PoE Garmin (référence 010-10580-10). Ce coupleur protège votre traceur des dommages potentiels. Il est également recommandé d'utiliser un câble blindé, tel qu'un CAT 5e F/FTP, pour des performances optimales et une meilleure protection de votre équipement.

Quelles sont les capacités de contrôle vidéo offertes par le GPSMAP 923xsv pour les caméras connectées ?

Le GPSMAP 923xsv offre un contrôle tactile intuitif des caméras connectées au réseau marin Garmin. Les utilisateurs peuvent utiliser des gestes tactiles tels que le pincement pour zoomer et le glissement pour le panoramique et l'inclinaison de la caméra. Il est également possible de personnaliser et de stocker des préréglages de position et de zoom pour chaque caméra directement depuis l'écran du traceur.

Quels capteurs supplémentaires sont nécessaires pour utiliser les fonctions de suivi de caméra (Camera Tracking) ?

Pour utiliser les fonctions de suivi de caméra telles que le verrouillage de cap (Compass Lock), le verrouillage de navire (Vessel Lock) ou le suivi de cibles AIS/MARPA, des capteurs spécifiques doivent être connectés au traceur via le réseau marin Garmin ou le réseau NMEA 2000.

Pour Compass Lock et Vessel Lock : une caméra marine compatible avec le suivi (par exemple, une caméra vidéo IP FLIR plus récente), une antenne GPS et un capteur de cap (idéalement avec des données 9 axes incluant le lacet, le tangage et le roulis).Pour le suivi AIS : un récepteur AIS compatible en plus des équipements ci-dessus.Pour le suivi MARPA : un appareil radar compatible en plus des équipements ci-dessus.

Existe-t-il une plaque d'adaptation pour remplacer un ancien traceur de cartes GPSMAP 9x2 par le 923xsv ?

Oui, une plaque d'adaptation GPSMAP 7x3/9x3/12x3 est disponible. Elle est conçue pour convertir une découpe de tableau de bord existante pour un traceur de cartes GPSMAP 7x2/9x2/12x2 afin de permettre l'installation d'un GPSMAP 7x3/9x3/12x3. Cela facilite la mise à niveau sans avoir à modifier radicalement la découpe du tableau de bord.
