Ricevitore e antenna GPS 24xd, per rete NMEA 2000®, nero

Le récepteur et antenne GPS 24xd Garmin est conçu pour une intégration fluide dans les réseaux NMEA 2000®. Il se connecte directement à votre réseau NMEA 2000 existant à l'aide du connecteur en T et du câble de dérivation de 6 mètres inclus.

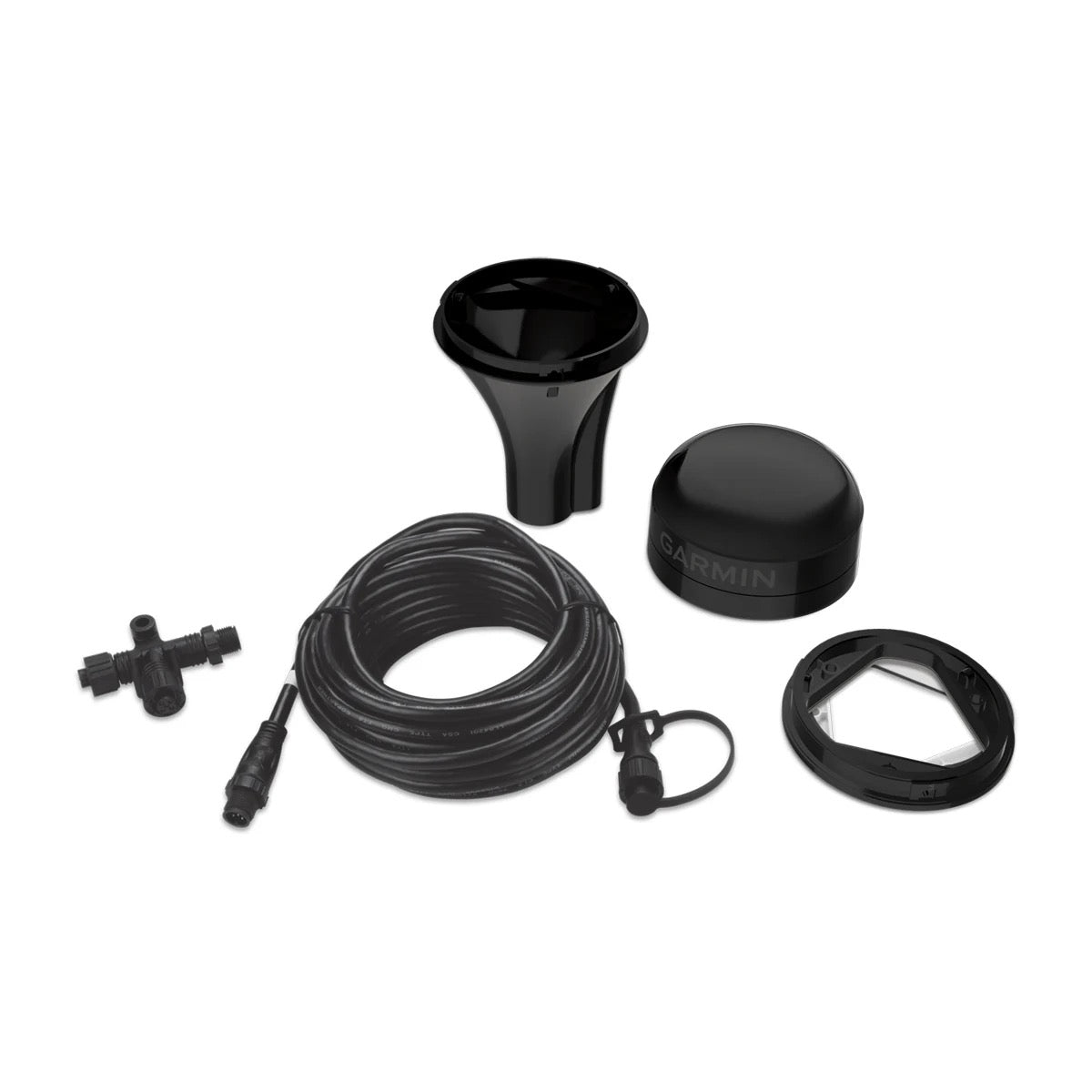

Pour faciliter la connexion à votre réseau NMEA 2000, l'antenne GPS 24xd est livrée avec les éléments suivants :

Un connecteur en T NMEA 2000.Un câble de dérivation NMEA 2000 de 6 mètres.Si votre bateau ne dispose pas encore d'un réseau NMEA 2000, vous devrez en installer un.

L'antenne GPS 24xd offre des options de montage polyvalentes :

Montage sur une surface plane : L'antenne peut être fixée sur une surface plane à l'aide du support de surface fourni.Montage sur mât : Elle peut être fixée à un mât standard de 2,54 cm (1 pouce) de diamètre extérieur, avec 14 filets par pouce (mât non inclus). Le câble peut être acheminé à l'extérieur ou à travers le mât.Il est important de tester l'emplacement de montage avant de fixer l'antenne de manière permanente pour assurer une performance optimale.

Oui, pour garantir les meilleures performances, il est crucial de choisir un emplacement de montage approprié :

L'antenne doit avoir une vue dégagée et non obstruée du ciel dans toutes les directions.Évitez de la monter à l'ombre de la superstructure du bateau, d'une antenne radôme ou du mât.Ne l'installez pas à proximité du moteur ou d'autres sources d'interférences électromagnétiques (EMI).Éloignez-la des objets en métal ferreux connus (comme une boîte à outils ou un compas).Ne l'installez pas à moins de 1 mètre (3 pieds) d'une antenne radio VHF ou du chemin d'un radar.Si un radar est présent, montez l'antenne au-dessus du chemin du radar si possible, ou en dessous si nécessaire, mais jamais directement dans son chemin.Évitez de l'installer ou de la stocker près d'aimants puissants, y compris des haut-parleurs.Il est recommandé de tester l'emplacement avec un compas portable pour détecter toute interférence magnétique avant le montage final.

Après l'installation, il est essentiel de calibrer le cap et d'effectuer l'alignement automatique du cap pour recevoir les données de cap magnétique. Il existe deux méthodes :

Calibration basée sur le menu (avec un traceur de cartes Garmin compatible) : Si l'antenne est connectée à un réseau NMEA 2000 avec un traceur de cartes Garmin compatible, vous pouvez suivre les instructions à l'écran via le menu de l'appareil (par exemple, Menu > Paramètres > Communications > Configuration NMEA 2000 > Liste des appareils > GPS 24xd > Révision > Cal. Compas > Démarrer).Calibration de base (sans traceur de cartes Garmin compatible ou avec un appareil tiers) : Pour cette méthode, vous devez pouvoir visualiser les données de cap sur un appareil connecté. Le bateau doit être capable d'atteindre une vitesse de croisière d'au moins 6,4 km/h (4 mph). La procédure implique de faire deux cercles complets, lents et serrés, en gardant le bateau aussi stable et de niveau que possible.Dans les deux cas, la calibration du compas doit être réussie et l'antenne doit maintenir une position GPS valide avec une vue dégagée du ciel.

Oui, le récepteur GPS 24xd est conçu pour s'intégrer dans un réseau NMEA 2000 existant, ce qui assure une compatibilité étendue avec une vaste gamme d'écrans multifonctions et d'instruments, qu'ils soient Garmin ou tiers. Cependant, si vous connectez l'antenne à un réseau NMEA 2000 sans traceur de cartes Garmin compatible ou avec un appareil tiers, vous devrez effectuer la calibration de base pour le cap magnétique, plutôt que la calibration basée sur le menu.

Oui, si vous ne pouvez pas monter l'antenne dans un emplacement idéal pour la performance du cap magnétique et du GPS, vous avez la possibilité de désactiver les données de cap magnétique. Pour ce faire, vous devrez effectuer une réinitialisation d'usine de l'appareil. Même après cette désactivation, l'appareil continuera à fournir les données de cap sur le fond (COG) basées sur le GPS.
