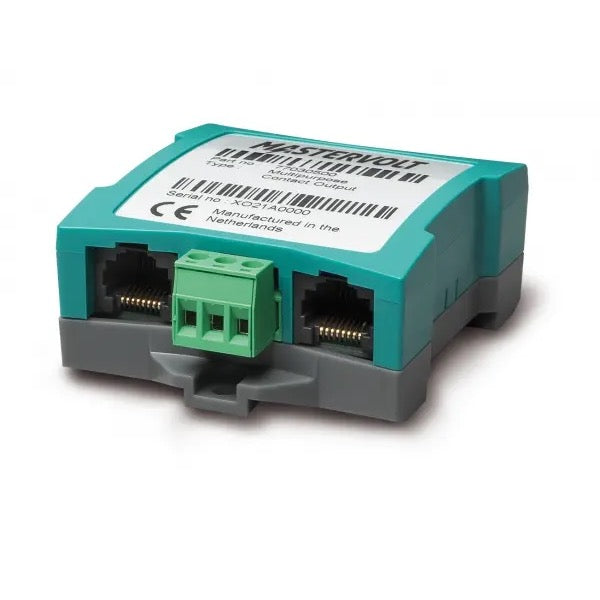

MASTERVOLT

77030500

Uscita Contatto Multifunzione

null

Prezzo al pubblicoBeneficiare della tariffa professionale

216,00€

Tasse incluse. Spedizione calcolata al momento del pagamento.

In magazzino

Spedizione gratuita da 300€ nell'UE
Resi gratuiti entro 30 giorni

Installazione su misura

Affidatevi a Skysat per l'installazione dell'attrezzatura a bordo

Richiedi un preventivo

Installatori vicino a Lei

grazie alla nostra rete di installatori autorizzati

Trova un installatore

Servizio di assistenza

Optate per un aiuto aggiuntivo all'installazione

Caratteristiche tecniche

Tensione nominale	30 V
Amperaggio	1.0
Numero di circuiti	1.0
Nombre de pôles	1 pôle
Parcs de batteries supportés	0.0
Type d'interrupteur de batterie	Non applicable
Méthode de contrôle de l'interrupteur de batterie	Non applicable
Type de réinitialisation du disjoncteur	Non applicable
Type de disjoncteur	Non applicable
Courant continu nominal du DVSR	0.0
Tipo di montaggio	Rail DIN
Grado IP	IP21
Tipo di schermo	Non applicable
Rete cablata	MasterBus
Certificazioni	CE
Dimensioni (L x A x P)	66 x 78 x 32
Peso	0.08
Configuration des contacts	NO-C-NC
Taille de rail DIN compatible	30
Affichage des langues	Anglais, Néerlandais, Allemand, Français, Espagnol, Italien, Danois, Suédois, Finnois, Norvégien
Indicatore LED di stato	Oui
Manual inclus	Oui
Câble MasterBus inclus	Oui
Type de connecteur MasterBus	Connecteur propriétaire MasterBus
Masterbus powering	Non
Masterbus puissance consommation mw	132
Masterbus terminator inclus	Oui
Profondità prodotto	32
Altezza prodotto	78
Tipo di prodotto	Sortie contact multifonctions
Poids net du produit	80
Peso del prodotto imballato	0.3
Larghezza prodotto	66
Tension maximale du relais	30
Bornier à vis inclus	Oui
Intervallo di temperatura di stoccaggio	-30 à 70
Garanzia	2

Descrizione dettagliata

L'Uscita Contatto Multifunzione di Mastervolt è un relè in corrente continua controllato dal bus dati MasterBus. Permette di comandare a distanza apparecchiature 12/24 V fino a 1 A, come una ventola, un avvisatore acustico o un gruppo elettrogeno, in base a eventi configurabili sulla rete. Questo modulo rappresenta una soluzione semplice e affidabile per aggiungere funzioni di controllo automatizzato al proprio impianto elettrico di bordo.

Un relè programmabile per l'automazione a bordo

A differenza di un relè standard, questo modulo si integra nella rete MasterBus e può essere controllato da qualsiasi apparecchiatura compatibile (caricabatterie Mass, MasterShunt, DC Distribution). Consente di creare scenari di automazione: attivare una ventola del vano batterie quando il caricabatterie è in avaria, azionare un allarme acustico in caso di basso livello batteria o comandare un contattore per gruppo elettrogeno. L'Uscita Contatto Multifunzione offre funzioni di temporizzazione (tempo min/max di funzionamento) e un impulso di avviamento di un secondo, essenziale per alcuni gruppi. Si distingue dai moduli di ingresso/uscita più completi (come l'Interfaccia Analogica MasterBus) per la sua semplicità e il basso costo, essendo dedicato a una singola funzione di commutazione.

Installazione e integrazione semplificate

Il modulo si monta su guida DIN 30 mm e si collega alla rete MasterBus tramite il cavo e il connettore forniti. Le sue ridotte dimensioni (66 x 78 x 32 mm) e il basso consumo (132 mW) lo rendono discreto ed economico. L'installazione si limita a collegare il bus dati e a cablare il circuito da controllare sul morsetto a vite (contatto secco NA/NC/COM, 1 A / 30 V CC). La configurazione degli eventi avviene tramite schermo MasterBus o il software MasterAdjust. La fornitura include il morsetto a vite, il cavo MasterBus, il terminatore MasterBus e il manuale d'uso.

Documentazione

Type	Nom
	FR - Manuel d'utilisation - Sortie Contact Multifonctions
	FR - Manuel d'utilisation - Sortie Contact Multifonctions
	EN - Manuel d'utilisation et d'installation - Sortie Contact Multifonctions

Parere dell'esperto

« Un petit relais malin pour le réseau MasterBus »

Le Multipurpose Contact Output est un petit module très pratique pour ajouter une fonction de commutation pilotée à un réseau MasterBus. Il ne s'agit pas d'un produit révolutionnaire, mais d'une brique de base fiable et éprouvée. Son principal atout est sa simplicité : il remplace un relais classique avec une logique de commande programmable. Il est parfait pour des tâches simples comme la gestion d'un ventilateur de compartiment batterie, l'activation d'une alarme ou le contrôle d'un petit contacteur. Attention, son contact sec est limité à 1 A, il n'est pas conçu pour commuter directement de fortes puissances. Pour cela, il faudra l'utiliser comme pilote d'un contacteur plus puissant. C'est un excellent complément aux chargeurs Mass et aux moniteurs de batterie MasterShunt pour créer des automatismes de base sans se ruiner.

Durabilité

Facilité d'installation

Rapport performance / prix

Pagamento e sicurezza

Le Sue informazioni di pagamento e i dati sono trattati in modo sicuro.

Uscita Contatto Multifunzione

216,00€

Domande frequenti

Bisogno di aiuto? Contattateci

Comment installer le Multipurpose Contact Output sur mon réseau MasterBus ?

L'installation du Multipurpose Contact Output est simple. Il se monte sur un rail DIN de 30 mm. Branchez les câbles MasterBus dans le connecteur prévu à cet effet, puis connectez les fils de votre équipement (ventilateur, alarme, etc.) au bornier à vis en respectant les marquages : entrée (1), sortie normalement fermée (2) et sortie normalement ouverte (3). Le courant maximum du relais est de 1 A.

Ce module est-il compatible avec tous les chargeurs Mastervolt ?

Oui, le Multipurpose Contact Output est compatible avec les chargeurs Mastervolt équipés du bus de données MasterBus, comme le ChargeMaster ou le Mass Charger. Il peut être configuré comme interface d'état du chargeur (CSI) pour déclencher une action en cas de défaut.

Quelle est la tension maximale que peut supporter le contact relais ?

Le contact sans potentiel du Multipurpose Contact Output peut supporter une tension maximale de 30 V CC et un courant maximal de 1 A. Il est conçu pour des applications 12 V ou 24 V.

Puis-je utiliser ce module pour commander un groupe électrogène ?

Oui, c'est une utilisation typique. Le Multipurpose Contact Output peut être configuré pour démarrer et arrêter un groupe électrogène. Il dispose d'une option d'impulsion de démarrage d'une seconde (1 sec pulse) nécessaire pour certains groupes, ainsi que des temporisations de fonctionnement minimum et maximum.

Quels types d'équipements puis-je commander avec cette sortie contact ?

Vous pouvez commander tout équipement 12/24 V consommant moins de 1 A, comme un ventilateur de compartiment batterie, un avertisseur sonore (buzzer), une alarme, un contacteur de groupe électrogène, ou encore une alimentation. Le relais est un contact sec (NO/NC/COM).

Comment configurer le temps de fonctionnement minimum du relais ?

La configuration se fait via le menu MasterBus. Vous pouvez activer l'option 'Tps fonct min.' (Min. runtime) et régler la durée entre 15 minutes et 45 jours. Le réglage usine est de 15 minutes.

Est-ce que ce module est compatible avec le MasterShunt ?

Oui, le Multipurpose Contact Output est compatible avec le MasterShunt. Vous pouvez par exemple configurer un événement pour que le relais s'active lorsque le niveau de la batterie est bas, afin de démarrer un groupe électrogène.

Quel est le degré de protection IP de ce produit ?

Le Multipurpose Contact Output a un degré de protection IP 21, ce qui signifie qu'il est protégé contre l'accès aux pièces dangereuses avec le doigt et contre les chutes verticales de gouttes d'eau. Il convient pour une installation à l'intérieur du bateau, dans un endroit sec.

Puis-je changer le nom de l'appareil dans le réseau MasterBus ?

Oui, vous pouvez personnaliser le nom de l'appareil. Par défaut, il s'appelle 'DC Relay', mais vous pouvez le renommer avec jusqu'à 12 caractères via le menu de configuration.

Que signifie le voyant LED sur le module ?

La LED de communication s'allume lorsque l'état du relais est 'activé' (Activate). Elle vous permet de vérifier visuellement si le relais est en fonctionnement.

Le Multipurpose Contact Output peut-il être utilisé avec un système 24 V ?

Oui, le module est conçu pour les systèmes 12 V et 24 V. Le contact relais supporte jusqu'à 30 V CC, ce qui le rend parfaitement adapté aux installations 24 V.

Comment réinitialiser le Multipurpose Contact Output aux paramètres d'usine ?

La réinitialisation aux paramètres d'usine se fait généralement via le logiciel de configuration MasterBus. Consultez le manuel d'utilisation pour la procédure exacte, car elle peut varier selon la version du firmware.

Puis-je utiliser ce module comme interface pour une alarme de niveau de batterie ?

Oui, c'est une application courante. En configurant un événement sur un MasterShunt ou un autre moniteur de batterie, vous pouvez faire en sorte que le Multipurpose Contact Output active une alarme sonore ou visuelle lorsque la tension de la batterie atteint un seuil critique.

Le produit est-il livré avec le câble et le connecteur MasterBus ?

Oui, la livraison comprend un câble MasterBus, un connecteur MasterBus, un bornier à vis et le manuel d'utilisation. Tout le nécessaire pour l'installation de base est fourni.

Comment configurer une impulsion de démarrage d'une seconde pour un groupe électrogène ?

Dans le menu de configuration du Multipurpose Contact Output, activez l'option 'Puls. (1sec)' (1 sec pulse). Cela générera une impulsion d'une seconde lors de l'activation du relais, ce qui est nécessaire pour certains démarreurs de groupe.

Puis-je utiliser ce module pour commander un ventilateur de compartiment batterie ?

Oui, c'est une utilisation typique. Vous pouvez configurer un événement sur le chargeur Mass pour que le relais active un ventilateur lorsque le chargeur est en fonctionnement ou en défaut, afin d'évacuer les gaz.
