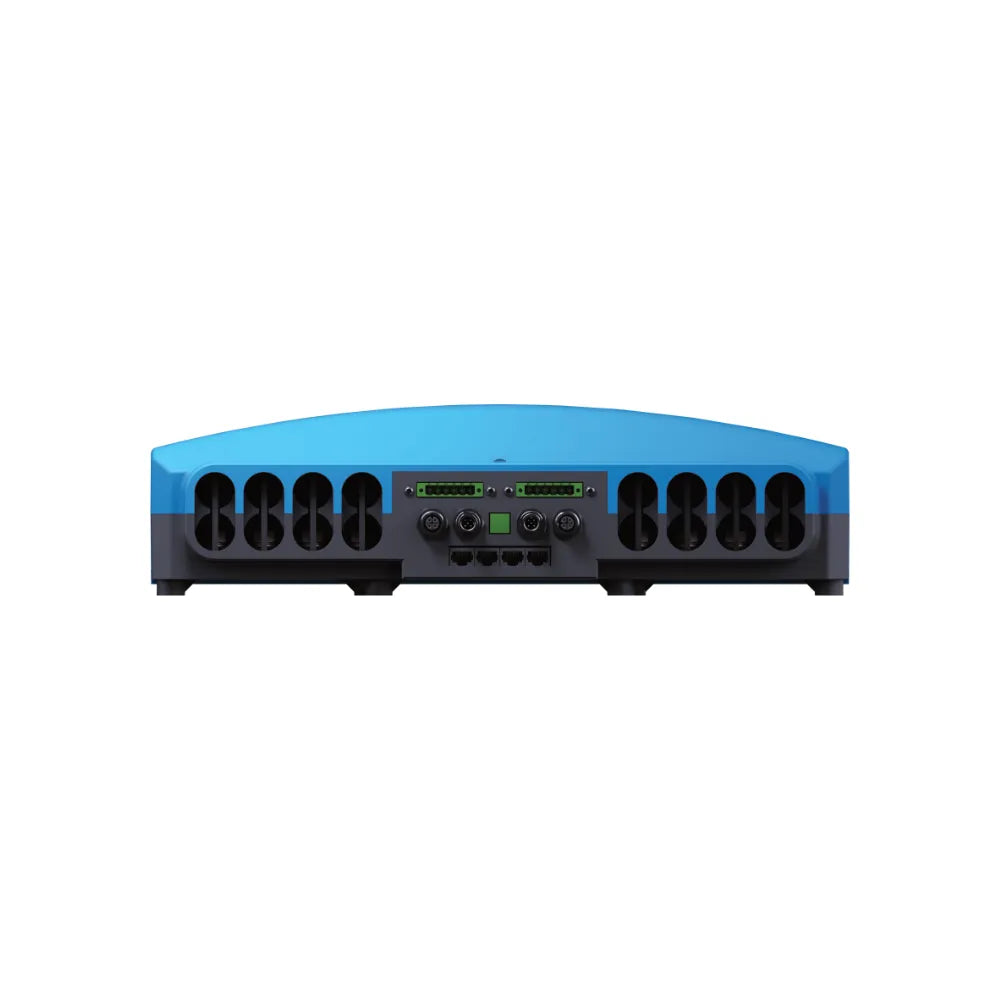

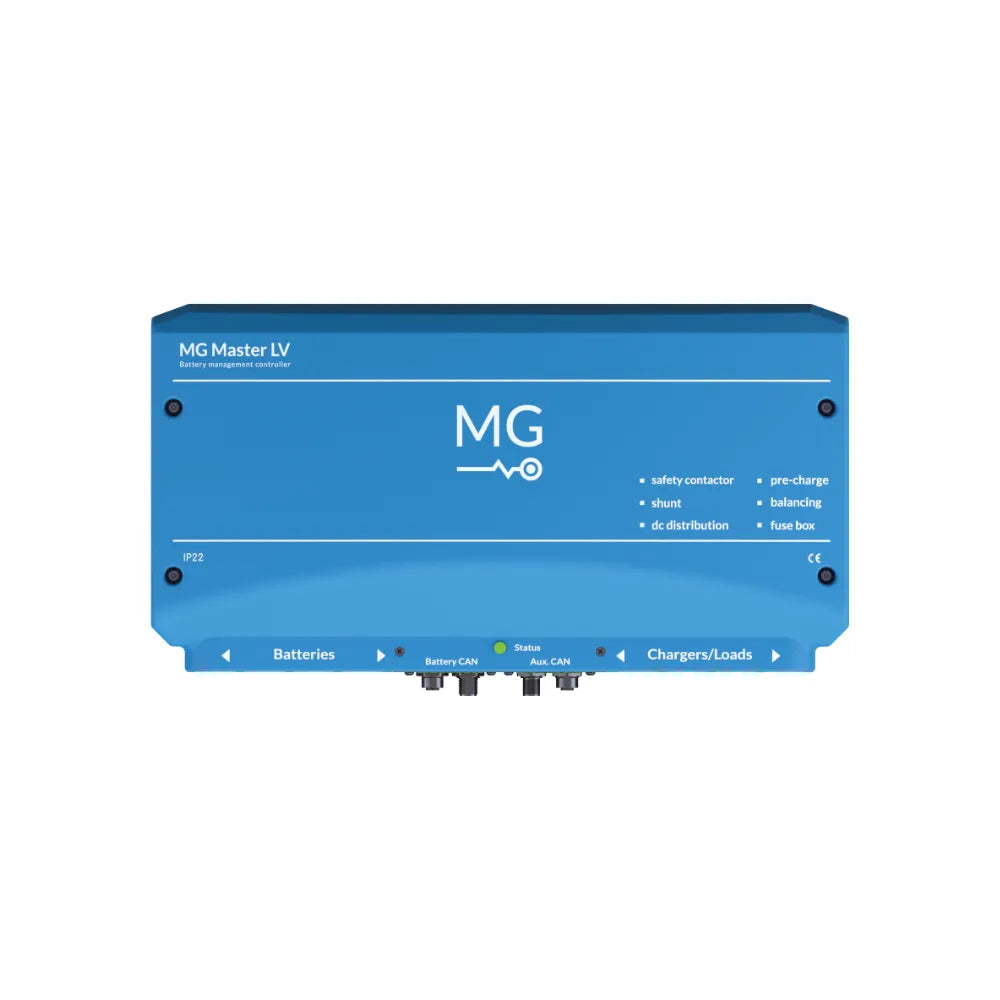

MG Master LV 72-96V/500A (M12) – MGMLV962500

Controllore batteria MG Energy per sistema 96 V, contattore principale 500 A, incaricato di supervisionare e proteggere il banco compatibile.

Punti di forza

• Supervisione centralizzata dei parametri essenziali del banco batterie.
• Protezione del sistema tramite apertura del contattore di sicurezza in caso di superamento dei limiti.
• Consumo attivo: 5,6 W.
• Documentazione del produttore e specifiche del rivenditore 2026 collegate allo SKU esatto.

Per quale utilizzo?

Integratori di sistemi batteria MG Energy per applicazioni marine, mobili e stazionarie.

Compatibilità e prerequisiti

• Range sistema: 96 V.
• Capacità del contattore: 500 A.
• Batterie collegabili: 48 moduli batteria di tipo RS.

Installazione e sicurezza

• Cablaggio di potenza, CAN, arresto di emergenza e pre-carica da eseguire secondo il manuale MG Energy.
• Verificare la capacità di pre-carica e la corrente del contattore in relazione ai carichi e ai convertitori.
• Messa in servizio e parametrizzazione riservate a un integratore qualificato.

Contenuto fornito

• Un controller BMS corrispondente allo SKU indicato.
• Documentazione ufficiale in formato digitale.

Da prevedere separatamente

• Batterie, cavi CAN e cavi di potenza.
• Fusibili, distribuzione, contattori esterni e accessori propri dell'installazione.
• Studio elettrico, parametrizzazione e messa in servizio.

Trasporto e movimentazione

• Peso di spedizione dichiarato: 5,2 kg.
• Prodotto di configurazione venduto su preventivo; compatibilità e tempi confermati prima dell'ordine.

Ambiente

• Umidità senza condensa: ≤ 95 %
• Range temperatura di funzionamento: -20 a +50 °C

Ingressi e uscite

• Autorizzazione carica (uscita relè): 0,8 A a 60 Vdc, contatto secco
• Autorizzazione carica (tensione commutata): Protezione contro i cortocircuiti
• Autorizzazione scarica (uscita relè): 0,8 A a 60 Vdc, contatto secco
• Autorizzazione scarica (tensione commutata): Protezione contro i cortocircuiti
• Uscita ausiliaria: Protezione contro i cortocircuiti
• Connessione arresto di emergenza: Arresto di emergenza cablato che apre il contattore principale.
• Segnale di stato esterno: Protezione contro i cortocircuiti
• Contatto programmabile (uscita relè): 0,8 A a 60 Vdc, contatto secco

Caratteristiche meccaniche

• Connessione dati: CAN Bus M12
• Materiale della scatola: ABS
• Altezza: 117 mm
• Grado di protezione: IP22
• Lunghezza: 426 mm
• Peso: 4,6 kg
• Larghezza: 225 mm

Norme e omologazioni

• Omologazioni: IEC-EN62619 (ES-TRIN)
• CEM: emissioni: EN-IEC 61000-6-3:2007/A1:2011/C11:2012
• CEM: immunità: EN-IEC 61000-6-1:2007
• Direttiva bassa tensione: EN 60335-1:2012/AC:2014
• RoHS: EN 50581:2012

Specifiche tecniche

• Corrente del contattore principale: 500 A
• Numero massimo di batterie collegate: 48 moduli batteria di tipo RS
• Capacità massima di pre-carica: 50 mF a 96 V
• Consumo in funzionamento: 5,6 W
• Consumo in standby: < 2 mW
• Range tensione di alimentazione: 40 - 120 Vdc
• Tensione sistema: 96 V

Logistica

• Codice doganale HS: 8537109199
• Paese di origine: Paesi Bassi
• Peso di spedizione: 5,2 kg
• Classificato merce pericolosa: No

Documentazione

Scheda tecnica ufficiale MG Energy - MGMLV962500

Consiglio di integrazione: verificate tensione, correnti, protezioni, raffreddamento e interfacce del sistema completo prima dell'installazione.
