Cavo dati Quantum 5M

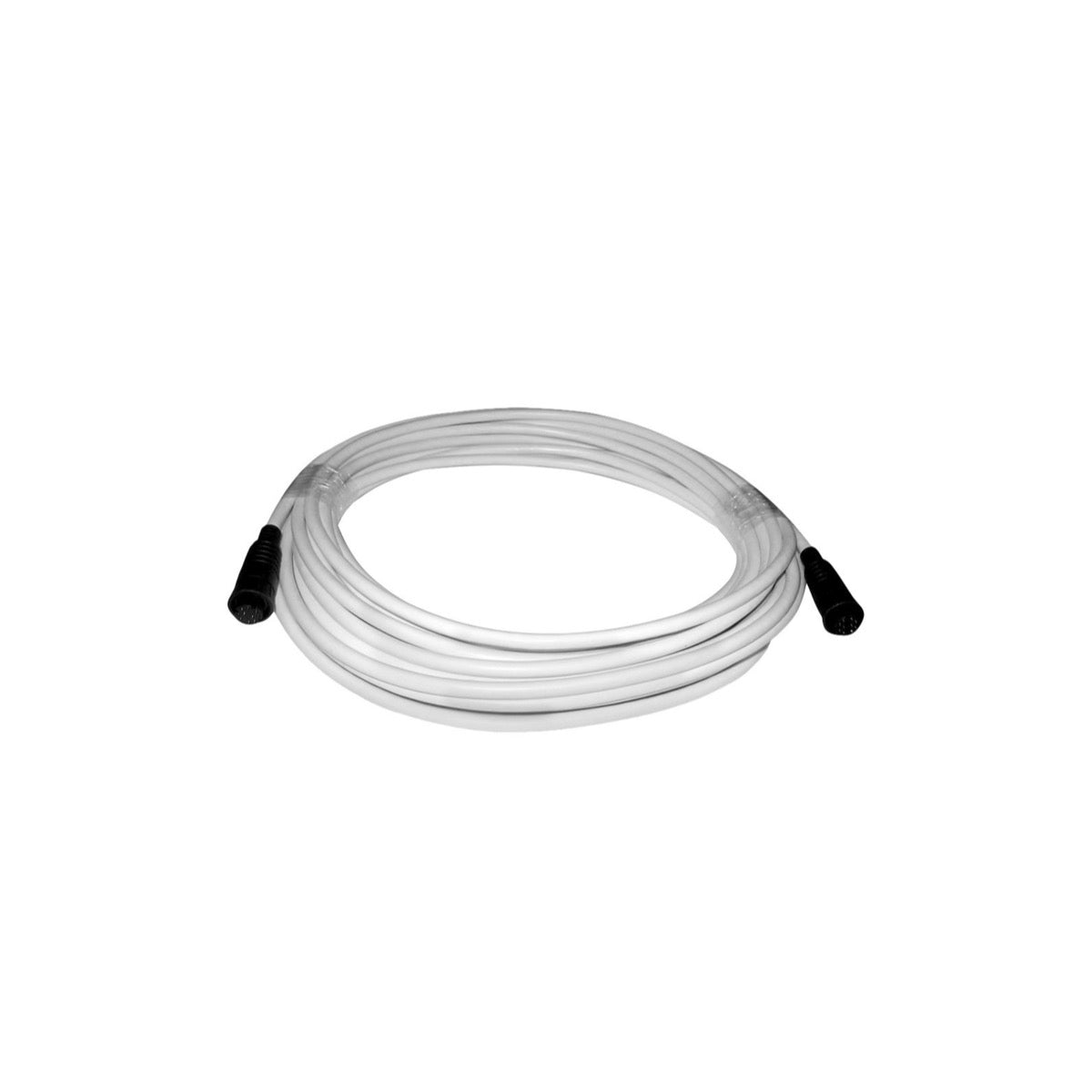

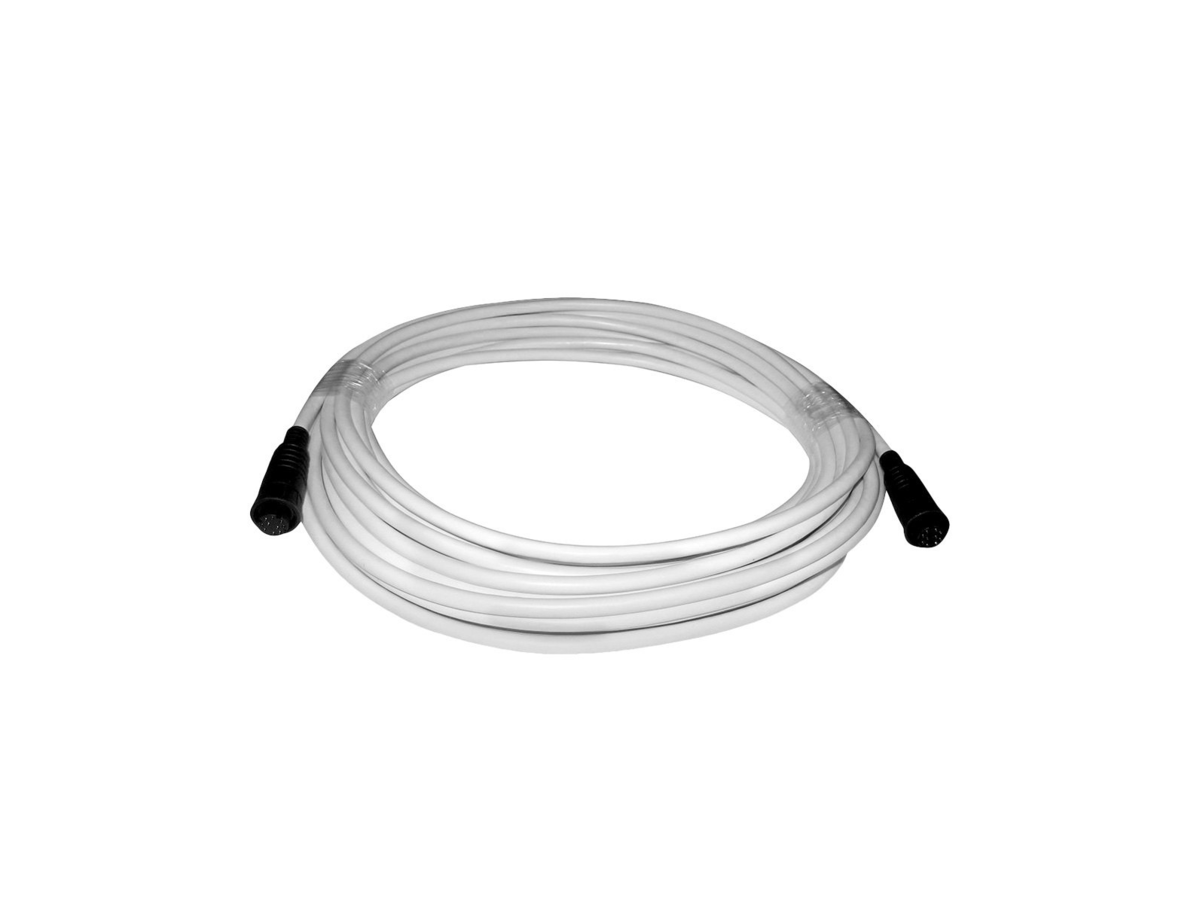

Le câble data Raymarine Quantum 5M (référence A80274) est un composant essentiel conçu pour établir une connexion filaire entre les radômes Raymarine Quantum (y compris Quantum et Quantum 2 Doppler) et un écran multifonction Raymarine compatible. Il assure la transmission fiable des données du radar, telles que les informations de cible et d'image, à l'écran de navigation.

Ce câble data Raymarine Quantum a une longueur fixe de 5 mètres. D'autres longueurs de câbles data Quantum sont disponibles pour s'adapter à des installations nécessitant des distances différentes.

Non, ce câble est exclusivement destiné à la transmission des données entre le radôme Quantum et l'écran multifonction. L'alimentation du radôme Quantum nécessite un câble de puissance dédié, qui est un composant distinct.

Le câble data Raymarine Quantum utilise un connecteur de type RayNet. Ce connecteur est standard dans l'écosystème Raymarine pour les connexions réseau Ethernet.

Oui, comme tous les produits Raymarine conçus pour la navigation, ce câble est fabriqué pour offrir une robustesse et une fiabilité accrues, même dans les environnements marins complexes, garantissant une performance stable et durable.

Oui, le câble data Quantum 5M avec la référence A80274 est un produit officiel de la marque Raymarine, conçu pour s'intégrer parfaitement dans l'écosystème de navigation Raymarine.

Ce câble est un câble de données de 5 mètres, spécifiquement conçu pour les radars Raymarine Quantum. Il utilise un connecteur RayNet pour une transmission de données fiable, offrant une latence minimale et une robustesse accrue par rapport aux connexions sans fil.

Ce câble est spécifiquement compatible avec les radômes Raymarine Quantum et Quantum 2 Doppler.

Ce câble est compatible avec les écrans multifonctions Raymarine suivants :

Séries AxiomSéries ElementSéries eSSéries gSSéries aS (modèles a9/a12)Séries cS (modèles c9/c12)

Ce câble n'est pas compatible avec les écrans multifonctions Raymarine des séries suivantes :

Séries A (modèles a6/a7)C-Series WidescreenE-Series WidescreenC-Series ClassicE-Series ClassicG-Serieshsb/hsb2/SL-seriesC-MapRaychart

Non, ce câble est spécifiquement conçu pour l'écosystème Raymarine et n'est compatible qu'avec les radômes Raymarine Quantum et les écrans multifonctions Raymarine compatibles.

Le câble data offre une connexion filaire qui peut être utilisée comme alternative ou en complément à la connexion Wi-Fi. Une connexion filaire assure une robustesse accrue et une latence minimale, ce qui est particulièrement avantageux dans les environnements marins complexes ou lorsque la performance Wi-Fi est instable.

Oui, en établissant une connexion de données fiable, ce câble permet à votre écran multifonction compatible d'accéder et d'afficher toutes les fonctionnalités avancées du radar Quantum, y compris la technologie Doppler pour l'identification des cibles mobiles et le traitement CHIRP.

Le câble se connecte d'un côté au port de données du radôme Raymarine Quantum et de l'autre à un port RayNet disponible sur votre écran multifonction Raymarine compatible. Assurez-vous que les connecteurs sont correctement alignés et bien enclenchés.

Oui, il est recommandé de suivre les bonnes pratiques de routage des câbles marins. Cela inclut d'éviter les angles vifs, de protéger le câble contre l'abrasion et les pincements, et de le maintenir éloigné des sources d'interférences électromagnétiques. Le respect du rayon de courbure minimal est également important pour ne pas endommager les conducteurs internes.

L'installation du câble lui-même ne nécessite généralement pas d'outils spécialisés pour les connecteurs RayNet. Cependant, vous pourriez avoir besoin d'outils de base pour le routage et la fixation des câbles à bord de votre navire, tels que des serre-câbles, des perceuses pour les passages de câbles, et des outils de coupe.

Pour des distances supérieures à 5 mètres, il est fortement recommandé d'utiliser directement un câble data Quantum d'une longueur appropriée, fournie par Raymarine. Tenter de rallonger ce câble par des moyens non approuvés pourrait compromettre la fiabilité de la transmission des données et la performance du système.

La documentation d'installation du radar Quantum indique que la mise à la terre n'est pas requise pour la connexion de données de ce câble. Le blindage du câble est généralement suffisant pour la protection contre les interférences.

Après avoir branché le câble et mis sous tension le radar, l'écran multifonction devrait détecter automatiquement le radar. Des étapes de configuration initiales peuvent être nécessaires, comme l'alignement du cap du radar pour assurer une superposition précise sur les cartes, comme détaillé dans les instructions d'installation du radar Quantum.

Les câbles Raymarine sont conçus pour offrir une flexibilité suffisante pour un routage typique à bord d'un navire, tout en maintenant leur intégrité structurelle et de transmission de données. Il est important de respecter le rayon de courbure minimal spécifié dans la documentation pour éviter d'endommager le câble et d'affecter ses performances.
