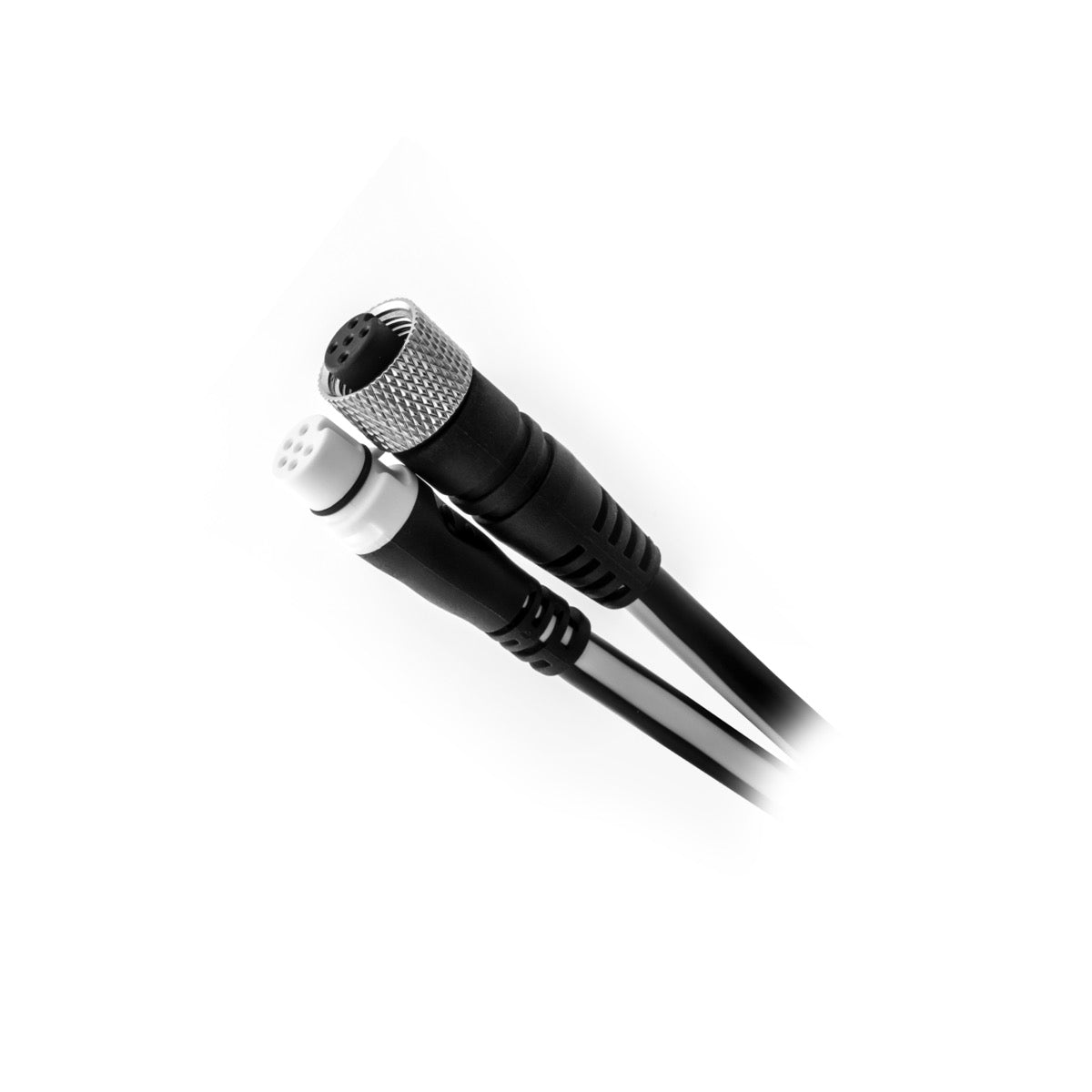

Câble SeaTalk NG / Devicenet NMEA2000 femelle (120mm)

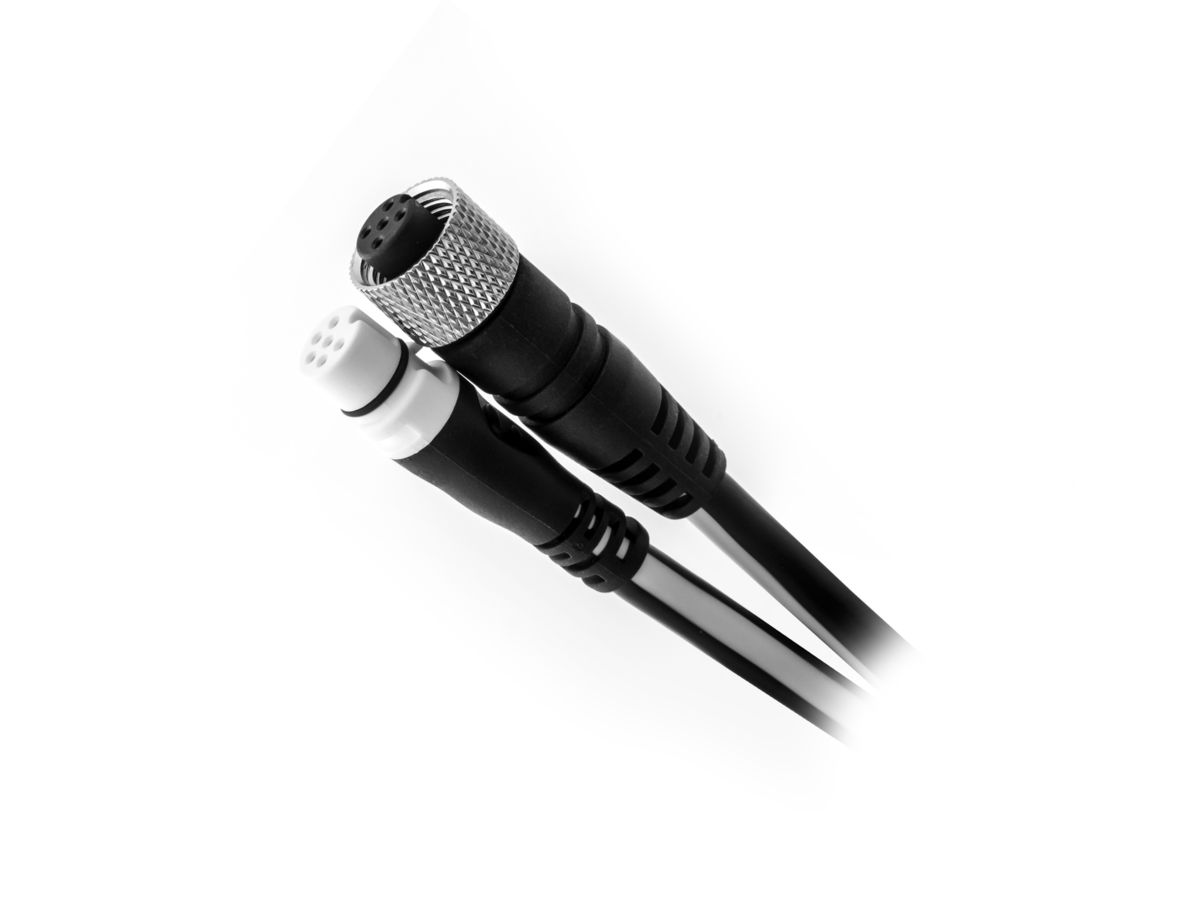

NMEA2000 (DeviceNet) Female to SeaTalk NG Spur Female Adaptor Cable (120mm)

Spedizione gratuita da 300€ nell'UE
Resi gratuiti entro 30 giorni

Installazione su misura

Affidatevi a Skysat per l'installazione dell'attrezzatura a bordo

Richiedi un preventivo

Installatori vicino a Lei

grazie alla nostra rete di installatori autorizzati

Trova un installatore

Servizio di assistenza

Optate per un aiuto aggiuntivo all'installazione

Raymarine

A06079

Cavo SeaTalk NG / Devicenet NMEA2000 femmina (120 mm)

Conçu pour l'interopérabilité, le câble Raymarine A06079 est un adaptateur SeaTalkng / DeviceNet NMEA2000 femelle de 120mm. Il permet de connecter des équipements NMEA2000 à un réseau SeaTalkng Raymarine, facilitant l'intégration des systèmes sans nécessiter de passerelle complexe. Ce câble est un composant clé pour les installations hybrides, offrant une solution de câblage directe et fiable.

Prezzo al pubblicoBeneficiare della tariffa professionale

48,00€

Tasse incluse. Spedizione calcolata al momento del pagamento.

In magazzino

Spedizione gratuita da 300€ nell'UE
Resi gratuiti entro 30 giorni

Installazione su misura

Affidatevi a Skysat per l'installazione dell'attrezzatura a bordo

Richiedi un preventivo

Installatori vicino a Lei

grazie alla nostra rete di installatori autorizzati

Trova un installatore

Servizio di assistenza

Optate per un aiuto aggiuntivo all'installazione

Caratteristiche tecniche

Tipo di connettore	SeaTalkng femelle / DeviceNet NMEA2000 femelle
Tipo di cavo	Câble adaptateur
Lunghezza cavo	0.12
Rete compatibile	SeaTalkng, NMEA2000 (DeviceNet)
Rete cablata	SeaTalkng,NMEA2000
Tensione operativa	12 V CC
Temperatura operativa	-25°C à +55°C
Temperatura di stoccaggio	-40°C à +85°C
Certificazioni	CE,Conformité EMC
Tipo di prodotto	Câble adaptateur
Modelli compatibili	Tous appareils Raymarine SeaTalkng et appareils NMEA2000 (DeviceNet)

Descrizione dettagliata

Il cavo Raymarine A06079 è un componente essenziale per l'interconnessione dei sistemi di navigazione marina ibridi. Progettato per facilitare la comunicazione tra la rete proprietaria SeaTalkng di Raymarine e le apparecchiature compatibili NMEA2000 (che utilizzano il connettore DeviceNet), questo cavo adattatore femmina da 120 mm garantisce un'integrazione fluida dei dispositivi. Consente agli utenti di collegare sensori o schermi NMEA2000 a un backbone SeaTalkng esistente, estendendo così le capacità del sistema senza richiedere la sostituzione completa delle apparecchiature.

Interfacciamento SeaTalkng e NMEA2000

Questo cavo adattatore Raymarine A06079 rappresenta un componente chiave per la compatibilità di rete. Mentre i sistemi SeaTalkng, come descritto nel manuale di riferimento 81300-1, offrono un'architettura di bus robusta con un backbone principale e cavi di derivazione (spurs) codificati a colori (blu per il backbone, bianco per gli spurs), l'interfaccia NMEA2000 costituisce lo standard industriale. L'adattatore A06079 consente di creare un ponte tra questi due protocolli, integrando ad esempio sensori NMEA2000 in una rete SeaTalkng dominata da strumenti Raymarine ST70 o schermi multifunzione.

Progettazione e integrazione del sistema

Con la sua lunghezza di 120 mm, questo cavo SeaTalkng / DeviceNet NMEA2000 femmina offre flessibilità di installazione per collegamenti brevi e diretti. Fa parte della gamma di accessori di cablaggio Raymarine volti a semplificare l'implementazione e l'estensione delle reti di navigazione. A differenza dei cavi di backbone o degli spurs standard, l'A06079 è specificamente progettato per l'adattamento di protocollo, un ruolo simile ad altri adattatori del marchio che permettono, ad esempio, il collegamento di prodotti SeaTalk(1) più vecchi alle reti SeaTalkng tramite ponti dedicati. Questo tipo di cavo è indispensabile per mantenere la coerenza dei dati e la funzionalità dei sistemi di bordo composti da apparecchiature di generazioni o marche diverse ma compatibili NMEA2000, ottimizzando così l'investimento esistente nell'elettronica marina.

Documentazione

Type	Nom
	EN - Manuel d'utilisation - Câble SeaTalk NG / Devicenet NMEA2000 femelle (120mm)

Parere dell'esperto

« L'adaptateur essentiel pour l'intégration SeaTalkng/NMEA2000 »

Le câble adaptateur Raymarine A06079 est une pièce maîtresse pour les intégrateurs et les propriétaires de navires souhaitant maintenir la compatibilité et étendre leurs systèmes de navigation existants. Son rôle est de permettre à un équipement NMEA2000 doté d'un connecteur DeviceNet mâle de s'interfacer directement avec un réseau SeaTalkng, qui est le standard propriétaire de Raymarine pour ses instruments. Ce type de câble est particulièrement pertinent pour les bateaux équipés d'une infrastructure SeaTalkng robuste, mais qui envisagent l'ajout de nouveaux capteurs ou affichages d'autres marques, ou de certains équipements Raymarine plus récents conçus prioritairement pour le NMEA2000.

L'installation est simple, s'agissant d'un raccord "plug-and-play" entre deux connecteurs standardisés. Sa longueur de 120 mm le destine aux raccordements de proximité, typiquement au niveau d'un T-connector ou d'un bloc de jonction SeaTalkng. Il est crucial de comprendre que ce câble est une solution d'adaptation de protocole physique, non pas un convertisseur de données. Il assure la jonction électrique et la compatibilité des connecteurs pour que les données NMEA2000 puissent transiter sur le bus SeaTalkng et être interprétées par les appareils compatibles.

Il n'y a pas de limites d'usage spécifiques au câble lui-même, si ce n'est qu'il ne doit pas être utilisé pour des extensions de backbone ou des raccordements de puissance, mais uniquement comme un câble d'embranchement (spur) pour un appareil NMEA2000. Son choix est dicté par la nécessité d'interconnecter des équipements de différentes normes sur un même réseau, évitant ainsi des solutions plus complexes ou coûteuses comme l'ajout de passerelles de conversion actives pour de simples connexions point à point. C'est un composant discret mais fondamental pour une architecture électronique marine flexible.

Durabilité

Facilité d'installation

Rapport performance / prix

Pagamento e sicurezza

Le Sue informazioni di pagamento e i dati sono trattati in modo sicuro.

Cavo SeaTalk NG / Devicenet NMEA2000 femmina (120 mm)

48,00€

Domande frequenti

Bisogno di aiuto? Contattateci

À quoi sert le câble Raymarine A06079 et quelles sont ses caractéristiques principales ?

Le câble Raymarine A06079 est un adaptateur essentiel conçu pour interconnecter les systèmes de navigation marine. Sa fonction principale est de permettre la communication entre un réseau propriétaire SeaTalkng de Raymarine et des équipements compatibles NMEA2000 qui utilisent le connecteur DeviceNet.

Ses caractéristiques principales sont :

Il s'agit d'un câble adaptateur femelle.Sa longueur est de 120 mm.Il facilite l'intégration de capteurs ou d'écrans NMEA2000 dans un réseau SeaTalkng existant.

Ce câble permet-il de connecter des appareils NMEA2000 à un réseau SeaTalkng ?

Oui, absolument. Le câble Raymarine A06079 est spécifiquement conçu pour cette tâche. Il agit comme un pont, permettant de connecter directement des appareils NMEA2000 (équipés d'un connecteur DeviceNet) à un réseau SeaTalkng de Raymarine. Cela vous permet d'étendre les capacités de votre système SeaTalkng en y intégrant des équipements NMEA2000.

Quelle est la différence entre SeaTalkng et NMEA2000 ?

Bien qu'ils soient tous deux des protocoles de communication pour l'électronique marine, il existe une distinction clé :

SeaTalkng est un protocole de réseau propriétaire développé par Raymarine. Il est optimisé pour l'interconnexion des produits Raymarine.NMEA2000 est un standard industriel ouvert et largement adopté, défini par la National Marine Electronics Association. Il permet l'interopérabilité entre les équipements de différents fabricants.Le câble A06079 sert précisément à créer une compatibilité entre ces deux architectures de réseau.

Ce câble est-il compatible avec les anciens systèmes Raymarine SeaTalk(1) ?

Non, le câble Raymarine A06079 n'est pas conçu pour la compatibilité directe avec les anciens systèmes SeaTalk(1). Ce câble est un adaptateur entre SeaTalkng et NMEA2000 (DeviceNet). Pour connecter des produits SeaTalk(1) à un réseau SeaTalkng, d'autres types d'adaptateurs ou de passerelles spécifiques (souvent intégrés dans certains instruments Raymarine comme les ST70) sont nécessaires.

Comment s'identifient les différents types de câbles SeaTalkng ?

Les câbles SeaTalkng sont codés par couleur pour faciliter leur identification et assurer une connexion correcte :

Les câbles de backbone (ou dorsale principale du réseau) sont de couleur bleue.Les câbles d'embranchement (ou spurs), qui connectent les appareils individuels au backbone, sont de couleur blanche.Le câble d'alimentation du système est généralement identifié par une bande rouge.

Ce câble est-il considéré comme un câble de backbone ou un câble d'embranchement (spur) ?

Le câble Raymarine A06079 est un câble adaptateur. Il est conçu pour se connecter à un port d'embranchement (spur) d'un réseau SeaTalkng et y brancher un appareil NMEA2000. Bien qu'il ne soit pas un câble d'embranchement standard au sens strict, il utilise l'interface d'un spur pour intégrer un équipement NMEA2000 au système SeaTalkng.

Quel type de connecteur NMEA2000 ce câble utilise-t-il ?

Ce câble adaptateur utilise un connecteur DeviceNet femelle pour l'interface NMEA2000. Le standard NMEA2000 utilise des connecteurs de type DeviceNet, et ce câble est spécifiquement conçu pour s'y adapter, permettant la connexion d'appareils NMEA2000 équipés d'un connecteur DeviceNet mâle.

Est-il nécessaire d'utiliser des terminateurs avec un système SeaTalkng ?

Oui, il est impératif d'installer des terminateurs dans un système SeaTalkng pour assurer une transmission de données correcte. Un terminateur doit être placé à chaque extrémité du câble de backbone principal du réseau SeaTalkng. Le câble A06079 lui-même n'est pas un terminateur, mais il se connecte à un réseau qui doit être correctement terminé.
