Passacavo Low profile IP68 in alluminio anodizzato nero - per cavi da 4 a 9 mm
Passacavo Low profile IP68 in alluminio anodizzato nero - per cavi da 4 a 9 mm
In magazzino
Caratteristiche tecniche
Caratteristiche tecniche
| Tipo di prodotto | Passe-câble |
| Diamètres des bouchons inclus | 4, 5, 6, 7, 8, 9 |
| Matériau des bouchons | Caoutchouc |
| Diamètre de câble maximal (mm) | 9.0 |
| Diamètre de câble minimal (mm) | 4.0 |
| Ce compliant | Oui |
| Diamètre max du connecteur (mm) | 14.0 |
| Resistenza alla corrosione | Oui |
| Diamètre de foret requis | 2.5 (matériaux tendres), 3 (matériaux durs), 4 (métal) |
| Type de fixations incluses | Vis autoforeuses No.6 x 19mm, Boulons M4 x 6mm |
| Guarnizione inclusa | Oui |
| Hauteur au-dessus du pont | 6.5 |
| Diamètre de la scie cloche | 32.0 |
| Dimensione sega a tazza | 32 |
| Strumenti di installazione richiesti | Scie cloche 32mm, Forets 2.5/3/4mm, Tournevis Pozidriv |
| Grado IP | IP68 |
| Fabricant | Scanstrut |
| Adaptabilité à l'environnement marin | Oui |
| Materiale | Aluminium anodisé |
| Diamètre des trous de fixation | 21 |
| Type de montage | Low Profile |
| Intervallo di temperatura operativa | -20 à +60 |
| Diamètre du produit | 60.7 |
| Conformità RoHS | Oui |
| Résistance au brouillard salin | Oui |
| Meccanismo di impermeabilità | Bouchons en caoutchouc (bungs) + Joint torique |
| Sécable | Non |
| Resistenza UV | Oui |
Descrizione dettagliata
Descrizione dettagliata

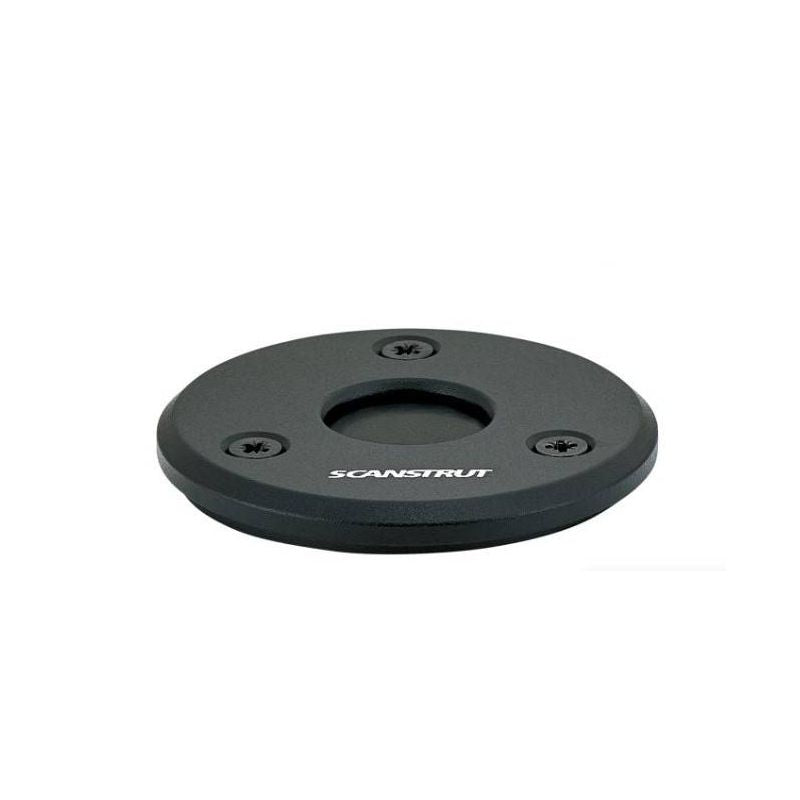

Il passacavo Low profile IP68 Scanstrut DS-LP-21A-BLK è progettato per installazioni marine che richiedono un passaggio di cavi stagno e discreto attraverso un ponte o una paratia. Realizzato in alluminio anodizzato nero, offre un'elevata resistenza alla corrosione in ambiente salino, mantenendo un profilo basso (6,5 mm di altezza fuori dal ponte) per non ostacolare la circolazione. Con un grado di protezione IP68, garantisce una tenuta perfetta anche in caso di immersione temporanea.
Un sistema di tenuta preciso per cavi da 4 a 9 mm

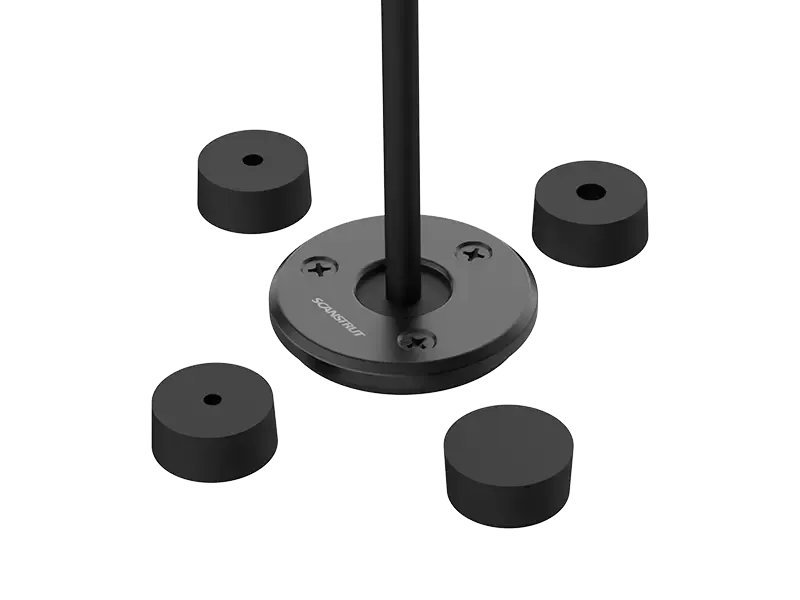

Questo modello DS-LP-21A-BLK è specificamente progettato per cavi con diametro compreso tra 4 e 9 mm. Viene fornito con un set di quattro tappi in gomma (bungs), che permettono di selezionare la guarnizione più adatta al diametro esatto del cavo. Questa soluzione garantisce una tenuta perfetta senza l'uso di mastici o fascette aggiuntive. Il foro di passaggio richiesto ha un diametro di 21 mm, con tolleranza per un foro di montaggio di 32 mm (sega a corona). La fissazione avviene tramite le tre viti autofilettanti No.6 x 19 mm fornite per materiali compositi (fibra di vetro, legno) o tramite bulloni M4 (non inclusi) per superfici metalliche.
Posizionamento nella gamma Scanstrut Low Profile
La gamma Scanstrut Low Profile comprende diverse misure per coprire tutte le esigenze di passaggio cavi. Il DS-LP-21A-BLK si posiziona tra il DS-LP-16 (per cavi da 2 a 8 mm, foro da 16 mm) e il DS-LP-21B (stesso diametro di foro da 21 mm ma per cavi da 9 a 14 mm). Esiste anche il DS-LP-30 per cavi più spessi (fino a 14 mm con foro da 30 mm). Questo modello DS-LP-21A rappresenta quindi la scelta ideale per cavi di sezione media (4 a 9 mm), come quelli utilizzati per l'alimentazione di fanali di navigazione, pompe o strumenti elettronici come i cartografici GPS (B&G, Garmin, Raymarine).
Installazione e compatibilità
L'installazione è semplice e rapida, richiedendo solo una trapano, una sega a corona da 32 mm e un cacciavite Pozidriv. Per materiali teneri (compensato), si consiglia un pre-foro da 2,5 mm. Per materiali duri (fibra di vetro, acrilico), utilizzare una punta da 3 mm. Il kit include una guarnizione di tenuta (gasket) e tre viti. Per una tenuta rinforzata, è consigliabile applicare un silicone marino (non incluso) sulla guarnizione. Questo passacavo è compatibile con tutti i tipi di scafi e ponti, siano essi in legno, fibra di vetro, alluminio o acciaio.
