Sensore vento Garmin gWind™

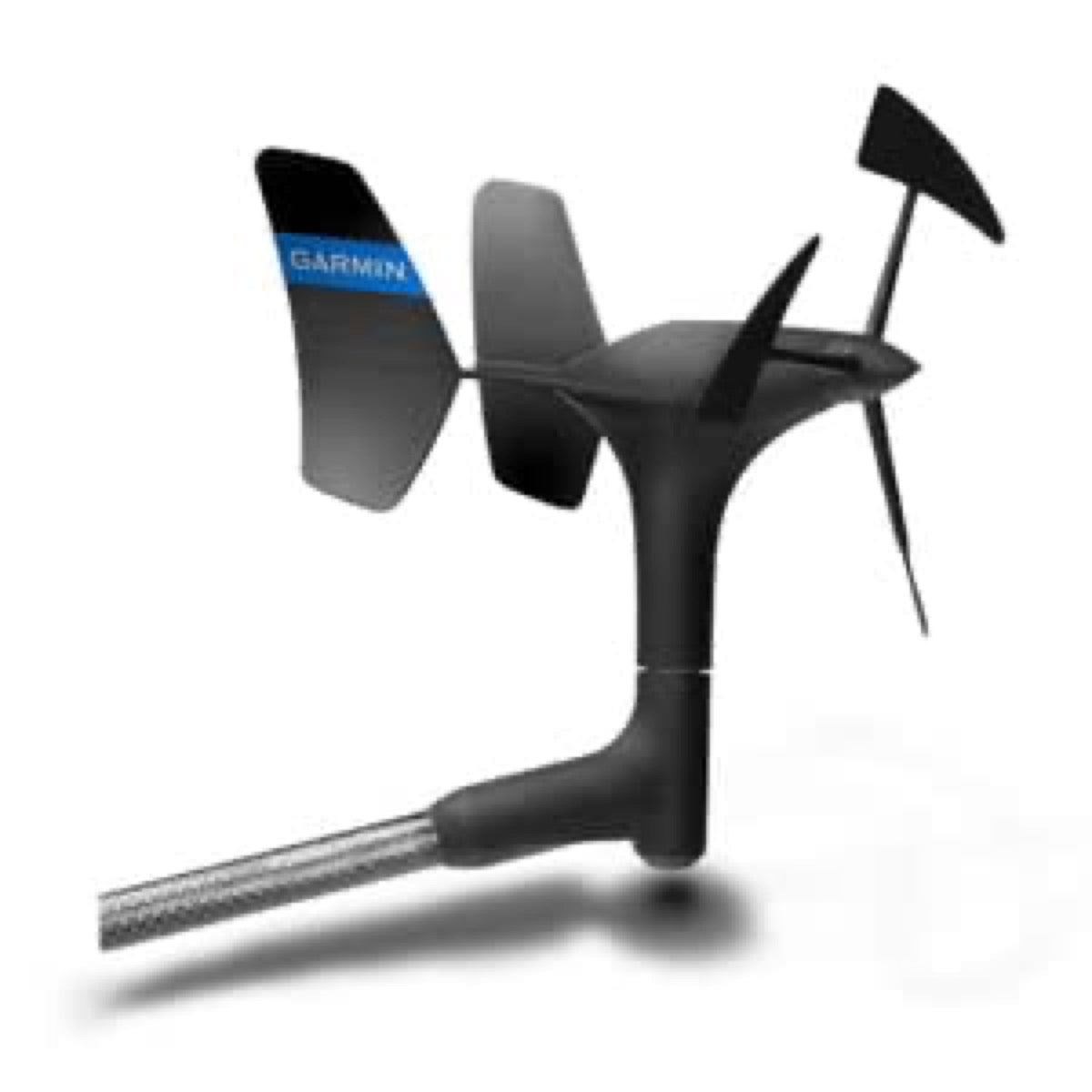

La girouette anémomètre Garmin gWind™ est un capteur de vent conçu pour fournir des données précises de vitesse et d'angle du vent à votre système de navigation. Elle est un composant clé de l'écosystème Garmin, nécessitant une intégration système.

Le capteur gWind™ fournit des informations sur la vitesse du vent et l'angle du vent à votre réseau NMEA 2000.

Non, le gWind™ ne peut pas fonctionner de manière autonome. Il nécessite impérativement l'interface Garmin GND™ 10 pour transmettre ses informations au réseau NMEA 2000 de votre bateau.

L'interface GND™ 10 agit comme un pont essentiel, connectant les dispositifs du réseau Nexus, tels que le gWind™, à votre réseau NMEA 2000. Cette passerelle est cruciale pour l'acquisition et le partage des données de vent.

Oui, le gWind™ est compatible avec les réseaux NMEA 2000, mais il doit être connecté via l'interface Garmin GND™ 10 pour que ses données soient transmises au réseau.

Oui, l'interface GND™ 10 offre une connectivité USB à un ordinateur, permettant d'utiliser les données des capteurs de vent, y compris le gWind™, avec des programmes de navigation tiers comme Expedition et Adrena. Cela nécessite également le logiciel NexusRace™ pour la calibration avancée.

Pour installer l'hélice :

Assurez-vous que l'axe s'aligne correctement avec la fente de l'hélice. La douille de l'hélice ne s'adapte que dans un seul sens sur l'axe.Appuyez sur l'hélice jusqu'à ce qu'elle soit bien en place sur l'appareil.Installez la vis de réglage pour maintenir solidement l'hélice à l'appareil.

La girouette anémomètre gWind™ doit être montée sur une surface horizontale en tête de mât. Elle doit être installée face à l'avant du bateau, parallèlement à la ligne centrale. Si la surface n'est pas horizontale, une cale appropriée doit être ajoutée.

Pour fixer le support de montage :

Utilisez le support de montage comme gabarit pour marquer les emplacements des trous pilotes.Percez les trous pilotes avec un foret de 4,5 mm (11/64 po).Fixez le support de montage à la surface à l'aide des vis incluses.

Pour sécuriser le gWind™ :

Desserrez l'écrou de blocage sur l'appareil en le tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.Placez l'appareil dans le support de montage en le poussant vers le bas et en le faisant glisser vers l'arrière jusqu'à ce qu'il s'arrête.Fixez l'appareil dans le support en tournant l'écrou de blocage dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête.Fixez la pince de sécurité à l'appareil pour empêcher l'écrou de blocage de se desserrer.

Vous devez utiliser le connecteur de terrain inclus pour créer la longueur de câble appropriée. Le câble du mât du gWind™ se connecte à l'un des ports NEXUS sur le GND™ 10.

Pour installer le connecteur de terrain Nexus :

Connectez l'extrémité finie du câble en vrac inclus au capteur de vent en tête de mât.Acheminez l'extrémité dénudée du câble vers l'emplacement du GND™ 10.Laissez une longueur de mou appropriée, coupez l'extrémité dénudée du fil, retirez le boîtier et dénudez les fils individuels.Démontez le connecteur de terrain et placez la vis de pression, la bague de serrage, le joint et le manchon sur le câble.À l'aide des vis à l'arrière du connecteur, connectez chaque fil à la borne appropriée (vert, jaune, fil nu, blanc).Vissez le manchon sur le connecteur.Faites glisser le joint dans le manchon et faites glisser la bague de serrage sur le joint.Vissez la vis de pression dans le manchon pour terminer l'assemblage du connecteur de terrain.Connectez le connecteur de terrain à l'un des ports NEXUS du GND™ 10.

Avant de pouvoir configurer le capteur de vent, il doit être connecté via un GND™ 10 à un réseau NMEA 2000 avec un instrument marin Garmin (tel qu'un GMI™ 20). La configuration se fait via les paramètres NMEA 2000 de l'instrument marin, en sélectionnant le nom de l'appareil (GND™ 10).

Si le capteur ne fait pas face exactement à l'avant du bateau, vous devez ajuster ce paramètre. Sur l'instrument marin, accédez aux paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND™ 10), puis choisissez Décalage de l'angle du vent. Sélectionnez l'angle en degrés pour ajuster la différence d'orientation, l'angle étant configuré dans le sens des aiguilles d'une montre autour du mât, depuis le centre exact de l'avant du bateau.

Pour régler le filtre d'angle du vent :

Sur l'instrument marin, accédez aux paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND™ 10).Sélectionnez Filtre d'angle du vent.Choisissez une option :Désactivé pour la réactivité maximale.Activé et ajustez la valeur (un nombre plus élevé augmente la réactivité, un nombre plus faible la diminue).Auto pour un ajustement automatique en fonction des conditions de vent.Sélectionnez Terminé.

Pour régler le filtre de vitesse du vent :

Sur l'instrument marin, accédez aux paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND™ 10).Sélectionnez Filtre de vitesse du vent.Choisissez une option :Désactivé pour la réactivité maximale.Activé et ajustez la valeur (un nombre plus élevé augmente la réactivité, un nombre plus faible la diminue).Auto pour un ajustement automatique en fonction des conditions de vent.Sélectionnez Terminé.

Si vous passez d'un capteur de vent Nexus au gWind™, vous devez déplacer le câble du mât du port de vent vers le port réseau sur le serveur Nexus (broches 5, 6, 7 et 8). Le serveur réseau est NX2 et le serveur classique est BUS. Consultez le manuel de l'appareil Nexus pour plus d'informations.

Oui, vous devez connecter un appareil réseau Nexus à l'un des ports NEXUS du GND™ 10. Cependant, si vous connectez des appareils supplémentaires en plus du capteur gWind™ sur le réseau Nexus, vous devez fournir une alimentation séparée connectée directement aux bornes d'alimentation Nexus.

Si nécessaire, utilisez une solution savonneuse douce pour nettoyer la girouette anémomètre, puis rincez-la à l'eau. N'utilisez pas de détergents ou d'eau sous haute pression.

L'interface GND™ 10 doit être montée dans un endroit non exposé à des températures ou conditions extrêmes. La plage de température pour cet appareil est de -15°C à 70°C. L'exposition prolongée à des températures dépassant cette plage, en stockage ou en fonctionnement, peut entraîner une défaillance de l'appareil. Les dommages induits par des températures extrêmes et les conséquences associées ne sont pas couverts par la garantie.
