Interface convertisseur MasterBus
Interface convertisseur MasterBus
En stock
Caractéristiques techniques
Caractéristiques techniques
| Usage du produit | Interface de communication entre un convertisseur Mass Sine et le réseau MasterBus pour le contrôle et la surveillance |
| Gamme de produits | MasterBus |
| Type d'architecture système | Réseau MasterBus propriétaire |
| Compatible MasterBus | Oui |
| Réseau filaire | MasterBus |
| Nombre d'entrées | 1.0 |
| Nombre de sorties | 0.0 |
| Nombre de ports USB | 0.0 |
| Nombre de ports Ethernet | 0.0 |
| Type de connecteur | RJ12, Connecteur MasterBus |
| Isolation galvanique | Oui |
| Plage tension fonctionnement | 9-32 V DC |
| Méthode d'alimentation | Alimenté par le réseau MasterBus |
| Consommation électrique typique | 0.144 |
| Nom du logiciel de configuration | MasterAdjust |
| Support mise à jour firmware | Oui |
| Type de montage | Rail DIN |
| Indice IP | IP21 |
| Plage de température de fonctionnement | 0 - 40 °C |
| Poids | 0.08 |
| Dimensions (L x H x P) | 78 x 66 x 32 |
| Ce directive emc | 89/336/EEC, 92/31/EEC, 93/68/EEC |
| Protocole de communication | MasterBus |
| Modèles de convertisseurs compatibles | Mastervolt Mass Sine 12/500, 800, 1200, 2000; Mastervolt Mass Sine 24/800, 1500, 2500, 5000, 10kVA, 15kVA |
| Méthode de refroidissement | Passif |
| Profondeur | 32 |
| Unité de dimensions | mm |
| Taille de rail DIN compatible | 30 |
| Unité de taille de montage rail DIN | mm |
| Norme d'émission CEM | EN 50081-1:1992 |
| Norme d'immunité CEM | EN 50082-1:1997 |
| Conformité matières dangereuses | Sans substances dangereuses (selon listes) |
| Hauteur | 66 |
| Accessoires inclus | Câble MasterBus, câble croisé RS232, connecteur MasterBus, manuel d'utilisation, terminateur MasterBus |
| Type de manuel inclus | Manuel d'utilisation |
| Type de câble de connexion onduleur | Câble croisé RJ12 |
| Langues disponibles | Anglais, Néerlandais, Allemand, Français, Espagnol, Italien, Danois, Suédois, Finnois, Norvégien |
| Low tension directive | 2006/95/EC |
| Norme basse tension appliquée | EN 60950:2000 |
| Nom du fabricant | MASTERVOLT |
| Site web du fabricant | www.Mastervolt.com |
| Conçu pour l'environnement marin | Oui |
| Support des commandes d'événements MasterBus | Oui |
| Support des sources d'événements MasterBus | Oui |
| Fonctions de surveillance MasterBus | État, Convertisseur, Configuration, Langue, Nom d'appareil, Source d'événement, Cible d'événement, Commande d'événement, Données d'événement |
| Type de réseau MasterBus | Propriétaire |
| Masterbus powering | Non |
| Masterbus terminator inclus | Oui |
| Température (°C) | 0 - 40 |
| Protection contre les surcharges | Oui |
| Unité de poids emballé | kg |
| Connexion en parallèle | Non |
| Consommation électrique | 144 |
| Unité de consommation électrique | mW |
| Primary function | Interface de communication et de contrôle pour convertisseurs Mastervolt Mass Sine sur réseau MasterBus. |
| Catégorie Odoo | Marchandise / NAVICO GROUP / 02 - PE (35) |
| Génération du produit | v1.1 Juin 2008 |
| Poids du produit (g) | 80 |
| Unité de poids du produit | g |
| Type d'interface série | RS232 |
| Nombre de ports série | 0.0 |
| Protection contre les courts-circuits | Oui |
| Méthode de suivi | Par numéro de série |
| Période de garantie | 2 |
| Largeur | 78 |
| Entrée filaire | RJ12 |
| Sortie filaire | MasterBus |
Description détaillée
Description détaillée

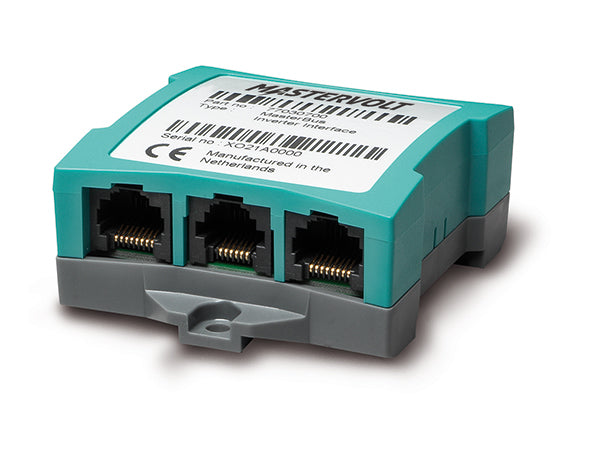

L'Interface MasterBus convertisseur de MASTERVOLT, référence 77030700, est un module essentiel conçu pour intégrer spécifiquement les convertisseurs de la gamme Mastervolt Mass Sine au sein du réseau de communication MasterBus. Ce dispositif permet une gestion et une surveillance centralisées des convertisseurs via des afficheurs comme l'EasyView 5 ou un PC, offrant ainsi une visibilité complète sur l'état de fonctionnement et les alertes.
Intégration et Compatibilité des Systèmes Mastervolt
Ce convertisseur d'interface est compatible avec une large gamme de convertisseurs Mass Sine, incluant les modèles 12/500, 12/800, 12/1200, 12/2000, ainsi que les versions 24/800, 24/1500, 24/2500, 24/5000, 24/10kVA et 24/15kVA. Son rôle est de traduire les informations de ces convertisseurs en données compréhensibles par le réseau MasterBus, permettant d'activer ou de mettre en veille les convertisseurs et de transférer leur état (marche, veille, alarme) au système central. Contrairement à des interfaces plus généralistes de la même gamme MasterBus (comme l'interface USB ou NMEA2000) qui gèrent la connectivité externe, l'interface convertisseur est dédiée à l'intégration interne des onduleurs, un élément clé pour les installations Mastervolt nécessitant une gestion fine de l'énergie. Le manuel d'utilisation datant de juin 2008 indique qu'il s'agit d'un composant de la génération précédente, mais toujours pertinent pour les systèmes existants.
Caractéristiques Techniques et Installation
L'interface convertisseur se distingue par sa conception compacte avec des dimensions de 66 x 78 x 32 mm et un poids d'environ 80 g, facilitant son installation. Elle est conçue pour un montage sur rail DIN de 30 mm (1.2 pouce), assurant une intégration propre et sécurisée dans les tableaux électriques ou les coffrets techniques. Avec un indice de protection IP21, elle est adaptée aux environnements protégés, typiques des installations électriques intérieures. Sa consommation électrique est minimale, à seulement 144 mW, et elle est alimentée directement par le réseau MasterBus, sans nécessiter d'alimentation externe. Le produit est livré avec un câble MasterBus, un câble croisé RS232 (RJ12) et un terminateur MasterBus, ainsi que le manuel d'utilisation pour une mise en service rapide.
Documentations
Documentations
Avis de l'expert
Avis de l'expert
« Intégration stratégique des convertisseurs Mastervolt Mass Sine »
