MASTERVOLT

77031800

Interface MasterBus NMEA 2000

Name: L'interface essentielle pour l'intégration MasterBus et NMEA 2000
Item: Interface MasterBus NMEA 2000
Rating: 0

L'interface MasterBus NMEA 2000 de MASTERVOLT (référence 77031800) est la solution pour une intégration complète entre vos systèmes MasterBus et NMEA 2000. Elle assure un échange bidirectionnel de données vitales, optimisant la gestion énergétique et la navigation à bord. Ce produit n'est pas obsolète et s'intègre parfaitement dans l'écosystème MasterBus.

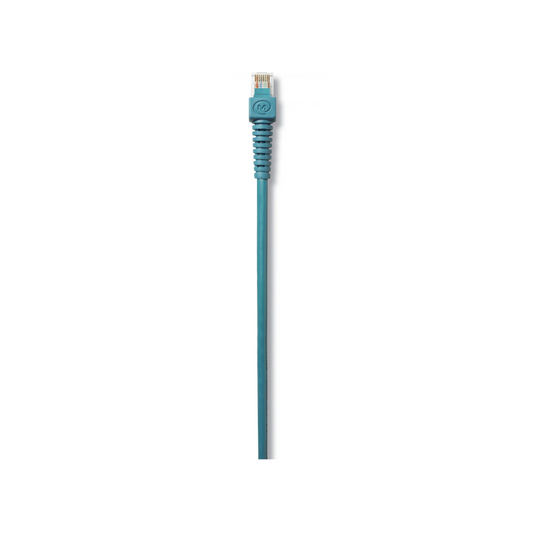

Inclus : un câble de connexion NMEA, un câble MasterBus, un terminateur MasterBus et le manuel utilisateur.

Prix publicBénéficier du tarif pro

547,20€

TTC Expédition calculée au moment du paiement.

Stock faible

Livraison offerte dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Type de connecteur	NMEA 2000 (Micro-C) et MasterBus
Type de câble	NMEA 2000, MasterBus
Longueur de câble	0.3
Réseau compatible	MasterBus et NMEA 2000
Réseau filaire	MasterBus,NMEA 2000
Tension fonctionnement	12/24
Température de fonctionnement	0 - 40 °C
Température de stockage	-20 - 70 °C
Indice IP	IP21
Certifications	CE,NMEA 2000 Certified
Type de produit	Interface de communication
Modèles compatibles	Systèmes MasterBus Mastervolt et appareils compatibles NMEA 2000 (ex: B&G, Garmin, Raymarine)

Accessoires

Interface USB MasterBus

198,00€

Acheter

Câble MasterBus 1m

14,04€

Acheter

Câble MasterBus 3m

15,54€

Acheter

Câble MasterBus 10m

20,28€

Acheter

Terminateur MasterBus RJ45

4,45€

Acheter

Interface convertisseur MasterBus

198,00€

Acheter

Interface de jauge MasterBus

229,20€

Acheter

Entrée numérique MasterBus

195,60€

Acheter

Analyseur de puissance AC

566,40€

Acheter

Câble de liaison Mastervolt-CZone 1m

29,82€

Acheter

Description détaillée

L'interface MasterBus NMEA 2000 de MASTERVOLT est une passerelle essentielle conçue pour établir une communication bidirectionnelle robuste entre le réseau propriétaire MasterBus et le standard industriel NMEA 2000®. Ce dispositif, portant la référence 77031800, permet une intégration transparente des systèmes de gestion d'énergie Mastervolt avec les équipements de navigation et de motorisation compatibles NMEA 2000 de diverses marques, telles que B&G, Garmin ou Raymarine. Elle se positionne comme un composant critique pour tout système marin moderne nécessitant une interopérabilité complète des données.

Fonctionnalités et Capacités Techniques

L'interface gère l'échange d'informations PGN (Parameter Group Number) dans les deux sens. Pour l'intégration des données NMEA 2000 vers le MasterBus, l'utilisateur sélectionne les variables souhaitées via le menu de l'interface, affichable sur un écran MasterView ou via le logiciel MasterView System sur PC. Ceci inclut des données de position GPS (longitude, latitude, heure, date), de navigation (point de route, distance, direction, ETA), de vitesse et cap (fond, surface), d'environnement (température de l'eau, vitesse et angle du vent, direction du vent), ainsi que des paramètres moteur (régime, pression d'huile, température de l'eau, sens de marche, tension batterie moteur) et l'angle de barre. Les cinq instances moteur peuvent être nommées pour une identification claire.

Inversement, pour transférer des informations MasterBus vers le réseau NMEA 2000, l'interface permet de définir les adresses des variables MasterBus et NMEA correspondantes. Cette configuration avancée requiert une connexion installateur. L'interface prend en charge un large éventail de PGN NMEA 2000 pour les équipements MasterBus, notamment les statuts détaillés des batteries DC (état de charge, tension, courant, température), les statuts de chargeurs et d'onduleurs, les niveaux de fluides, et le contrôle des banques d'interrupteurs. Trois PGNs fondamentaux (ISO Request 59904, ISO Address Claim 60928, Product Information 126996) sont toujours émis par le MasterBus vers le NMEA, assurant une reconnaissance système de base.

Installation et Spécifications

La configuration de l'interface s'effectue via l'onglet "Configuration" du MasterBus, accessible depuis un écran MasterView ou le logiciel MasterView System. L'appareil est conçu pour un montage sur rail DIN de 30 mm, facilitant son intégration dans les tableaux électriques protégés. Avec une consommation de courant inférieure à 40 mA et un "Load Equivalency Number" (LEN) de 0, il ne contribue pas de manière significative à la charge électrique du réseau NMEA 2000. Son indice de protection IP21 indique une résistance aux chutes verticales de gouttelettes d'eau, le rendant adapté à une installation en intérieur, à l'abri des projections directes. Ses dimensions compactes de 66 x 78 x 32 mm et son poids d'environ 70 grammes (sans câble) en font un composant discret. L'interface est livrée avec un câble NMEA, un câble MasterBus, un terminateur MasterBus et un manuel utilisateur, assurant une installation complète et conforme aux standards. Sa certification NMEA 2000® garantit sa conformité et sa fiabilité au sein du réseau.

Documentations

Type	Nom
	EN - Déclaration de conformité du fournisseur

Avis de l'expert

« L'interface essentielle pour l'intégration MasterBus et NMEA 2000 »

L'interface MasterBus NMEA 2000 de MASTERVOLT est un composant stratégique indispensable pour la cohésion des systèmes électroniques marins. En tant qu'intégrateur, nous la considérons comme la pierre angulaire permettant de fusionner l'écosystème de gestion d'énergie Mastervolt avec le réseau de navigation NMEA 2000. Sa capacité à traduire bidirectionnellement les PGN (Parameter Group Number) assure que les données critiques, qu'elles proviennent des chargeurs, onduleurs et batteries Mastervolt ou des capteurs et instruments NMEA 2000, sont accessibles à l'ensemble du système. Cette interopérabilité est fondamentale pour une visualisation centralisée et une gestion intelligente de l'énergie à bord. La configuration, bien que nécessitant un accès installateur pour les variables MasterBus vers NMEA, est logique et bien documentée, s'appuyant sur l'environnement MasterView familier. Sa certification NMEA 2000® valide sa conformité aux standards. L'indice de protection IP21 impose une installation dans un environnement protégé, tel qu'un tableau électrique ou un compartiment technique, afin de préserver sa longévité en milieu marin.

Durabilité

Facilité d'installation

Rapport performance / prix

Pièces de rechange

Câble MasterBus 0.2m

9,54€

Acheter

Câble MasterBus 0.5m

10,98€

Acheter

Câble MasterBus 1m

14,04€

Acheter

Câble MasterBus 3m

15,54€

Acheter

Câble MasterBus 6m

17,22€

Acheter

Câble MasterBus 10m

20,28€

Acheter

Câble MasterBus 15m

24,24€

Acheter

Câble MasterBus 25m

37,38€

Acheter

Câble MasterBus 100 m

129,60€

Acheter

Terminateur MasterBus RJ45

4,45€

Acheter

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Interface MasterBus NMEA 2000

547,20€

Complétez votre installation avec des

Équipements complémentaires

Contrôleur de batterie MasterShunt 500 CZone

MASTERVOLT

Contrôleur de batterie MasterShunt 500 CZone

Ref : 77020115

366,00€

Afficheur et télécommande SmartRemote OEM

MASTERVOLT

Afficheur SmartRemote OEM (sans câbles)

Ref : 77010500

132,00€

MASTERVOLT

Afficheur SmartRemote

Ref : 77010600

158,40€

MASTERVOLT

Moniteur de batterie Master Link BTM-III

Ref : 70403163

457,20€

Chargeur convertisseur ChargeMaster Plus 12/100-3

MASTERVOLT

Chargeur convertisseur ChargeMaster Plus 12/100-3

Ref : 44311005

1.546,80€

Convertisseur chargeur CombiMaster 12/2000-60 (230 V)

MASTERVOLT

Convertisseur chargeur CombiMaster 12/2000-60 (230 V)

Ref : 35012000

1.412,40€

Batterie MLI Ultra Lithium 12/1250 - 1,25 kWh

MASTERVOLT

Batterie MLI Ultra Lithium 12/1250 - 1,25 kWh

Ref : 66011250

1.500,00€

MASTERVOLT

Régulateur de charge Alpha Pro III

Ref : 45513000

397,20€

Régulateur de charge solaire SCM60 MPPT-MB

MASTERVOLT

Régulateur de charge solaire SCM60 MPPT-MB

Ref : 131906000

780,00€

MASTERVOLT

BattMan Pro. Contrôleur de batterie

Ref : 70405070

236,40€

Convertisseur chargeur Magic 24/24 - 20A

MASTERVOLT

Convertisseur chargeur Magic 24/24 - 20A

Ref : 81300200

432,00€

Mastervolt

Répartiteur de charge BI 1203-S

Ref : 83012031

207,60€

Questions fréquentes

Besoin d'aide ? Contactez-nous

Qu'est-ce que l'interface MasterBus NMEA 2000 ?

L'interface MasterBus NMEA 2000 de Mastervolt est une passerelle bidirectionnelle conçue pour permettre la communication entre le réseau propriétaire MasterBus et le standard industriel NMEA 2000®. Elle facilite l'échange d'informations entre les systèmes de gestion d'énergie Mastervolt et les équipements de navigation ou de motorisation compatibles NMEA 2000.

Quelles sont les dimensions de l'interface MasterBus NMEA 2000 ?

Les dimensions de l'interface MasterBus NMEA 2000 sont de 66 x 78 x 32 mm (Hauteur x Largeur x Profondeur).

Quel est l'indice de protection de cette interface ?

L'interface MasterBus NMEA 2000 possède un indice de protection IP21.

Quelles sont les langues disponibles pour le menu de l'interface ?

Le menu de l'interface est disponible en plusieurs langues, notamment :

AnglaisNéerlandaisAllemandFrançaisEspagnolItalienNorvégienSuédoisFinnoisDanois

L'interface MasterBus NMEA 2000 est-elle certifiée NMEA 2000 ?

Oui, l'interface MasterBus NMEA 2000 est certifiée NMEA 2000®.

Quelle est la consommation de courant de l'interface ?

L'interface MasterBus NMEA 2000 a une consommation de courant inférieure à 40 mA.

Quels types de données NMEA 2000 peuvent être affichées sur le réseau MasterBus ?

L'interface permet d'afficher diverses informations NMEA 2000 sur le réseau MasterBus, incluant :

Données de position GPS (longitude, latitude, heure, date)Données de navigation (point de route, distance, direction, ETA)Vitesse et cap (par rapport au fond, par rapport à l'eau)Données environnementales (température de l'eau, vitesse et angle du vent, direction du vent)Paramètres moteur (régime, pression d'huile, température de l'eau, sens de marche, tension batterie moteur)Angle de barre

Quels types de données MasterBus peuvent être envoyées vers le réseau NMEA 2000 ?

L'interface permet de transférer des informations MasterBus vers le réseau NMEA 2000, notamment des données relatives à :

L'état détaillé des batteries DC (état de charge, état de santé, temps restant)L'état des chargeurs (mode de charge, état de fonctionnement)L'état des onduleurs (état de fonctionnement)Les niveaux de fluides des réservoirsLes informations sur les commutateurs binairesLes informations de configuration de la batterie, du chargeur et de l'onduleurDes PGN (Parameter Group Number) spécifiques sont pris en charge pour cet échange.

L'interface est-elle compatible avec les équipements de navigation d'autres marques ?

Oui, l'interface MasterBus NMEA 2000 est conçue pour l'interopérabilité. Elle permet une intégration transparente des systèmes Mastervolt avec les équipements de navigation et de motorisation compatibles NMEA 2000 de diverses marques, telles que B&G, Garmin ou Raymarine, grâce au standard NMEA 2000®.

Combien d'instances moteur cette interface peut-elle gérer ?

L'interface MasterBus NMEA 2000 peut afficher les données de jusqu'à cinq instances moteur distinctes (moteur 1 à moteur 5). Ces instances peuvent être nommées pour une identification claire.

Est-il possible d'afficher plusieurs instances AC avec une seule interface ?

Non, une seule interface MasterBus NMEA 2000 ne peut afficher qu'une seule instance AC. Si vous souhaitez afficher plusieurs instances AC, vous devrez utiliser des interfaces supplémentaires.

Que contient le colis de l'interface MasterBus NMEA 2000 ?

Le colis de l'interface MasterBus NMEA 2000 comprend :

L'interface MasterBus NMEA 2000Un câble NMEAUn câble MasterBusUn terminateur MasterBusLe manuel d'utilisation

Comment se configure l'interface MasterBus NMEA 2000 ?

La configuration de l'interface se fait via le réseau MasterBus, dans l'onglet "Configuration". Cela peut être réalisé à l'aide d'un écran MasterView ou via le logiciel MasterView System installé sur un PC.

L'interface peut-elle être montée sur un rail DIN ?

Oui, l'interface MasterBus NMEA 2000 est conçue pour un montage sur rail DIN de 30 mm (1,2 pouce).

Comment connecter l'interface aux réseaux MasterBus et NMEA 2000 ?

L'interface se connecte aux réseaux MasterBus et NMEA 2000 via des ports dédiés. Les connexions NMEA sont identifiées par NET-H, NET-L et NET-C. Une LED de communication est également présente pour les deux réseaux.

Faut-il une alimentation externe pour l'interface MasterBus NMEA 2000 ?

Non, l'interface ne nécessite pas d'alimentation externe via MasterBus. Sa consommation de courant est inférieure à 40 mA et son LEN (Load Equivalency Number) NMEA 2000® est de 0, ce qui signifie qu'elle est alimentée par le réseau NMEA 2000 lui-même.

Une configuration spéciale est-elle nécessaire pour envoyer des données MasterBus vers NMEA 2000 ?

Oui, pour utiliser les informations MasterBus dans le réseau NMEA 2000, il est nécessaire de définir les adresses des variables souhaitées pour les deux réseaux (MasterBus et NMEA) dans l'écran de configuration. Cette configuration avancée nécessite une connexion en tant qu'installateur.

Quelle est la durée de la garantie standard pour ce produit ?

La période de garantie standard pour l'interface MasterBus NMEA 2000 est de deux ans à compter de la date d'achat.

Dans quelles conditions la garantie de l'interface MasterBus NMEA 2000 pourrait-elle être annulée ?

La garantie pourrait devenir nulle et non avenue si vous ne respectez pas les réglementations, les instructions et les stipulations mentionnées dans le manuel d'utilisation du produit.
